资源简介

(共10张PPT)
第二章 计算机硬件组装
01
02
03
04
硬件拆卸
设置BIOS
计算机硬件组装
主要内容：
2.2.1 计算机外部设备拆卸

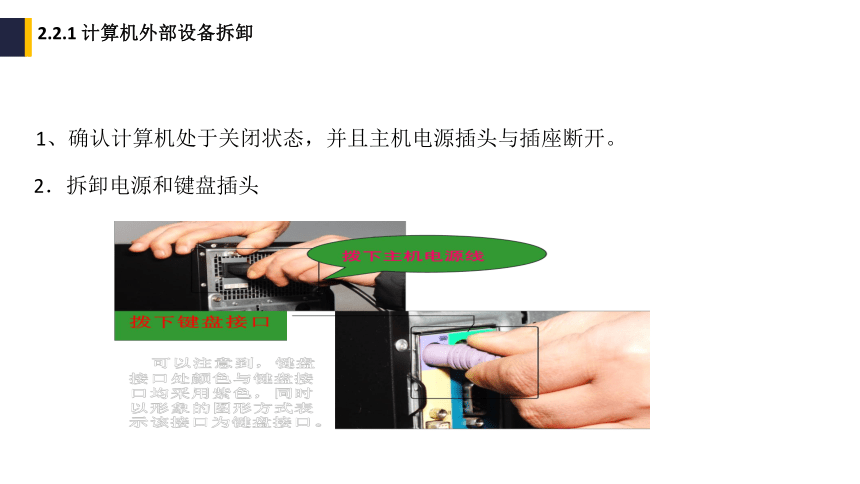

1、确认计算机处于关闭状态，并且主机电源插头与插座断开。
2．拆卸电源和键盘插头
2.2.1 计算机外部设备拆卸

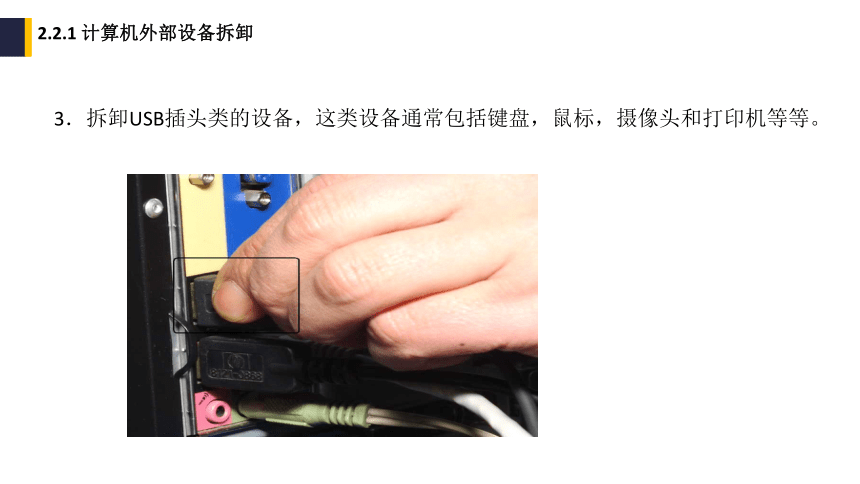

3．拆卸USB插头类的设备，这类设备通常包括键盘，鼠标，摄像头和打印机等等。
2.2.1 计算机外部设备拆卸
4．拆卸网线，网线接口通常称为水晶头，在其一侧有个小卡子。
一个拇指接下卡子，拿住水晶头，即可将网线取下，
5.拆卸音箱，住插头部份，轻轻用力即可将音箱线拨出
2.2.1 计算机外部设备拆卸
6．拆卸显示器插头，拧松显示器信号线插头主机侧两颗镙丝，拿住显示
器信号线插头，稍用力往外拨，即可将显示器信号线取下。
2.2.2 主机内部设备拆卸
1、首先拔下主板和CPU电源。注意在拔下电源插头时应该按住电源插头上的卡子。
2、拆卸内存条、显卡和其他板卡。释放掉身上的静电，扳开内存条两边的卡子，将内存条取出。用螺丝刀卸下显卡与机箱交合处的螺钉，掰开显卡插槽的卡子。
3、拆卸主板。先拔下连接在主板上的各信号线，拔下时要注意记着各信号线的插接位置，留意信号线上的标识，以及主板信号线插孔的标识，最好能记在本子上，避免安装时出错。然后用螺丝刀卸下主板固定螺钉，之后将主板轻轻向后拉出，再向上提起即可。
2.2.2 主机内部设备拆卸
2.2.2 主机内部设备拆卸
4、要拆卸CPU风扇，需先拔下风扇电源。然后仔细观察风扇的安装方式，找到相关扣钮和机关，用力均匀拔出，千万不要用蛮力。
5、拆卸CPU。松开CPU插座旁的小拉杆，将CPU轻轻向上垂直提起。此时可仔细观察一下CPU和CPU插槽的构造。
