(共20张PPT)
第二章 计算机硬件组装

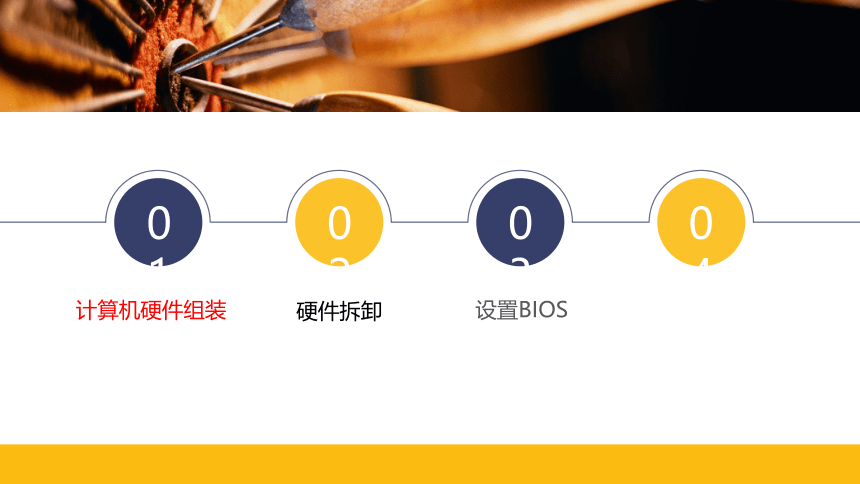

01
02
03
04
硬件拆卸
设置BIOS
计算机硬件组装

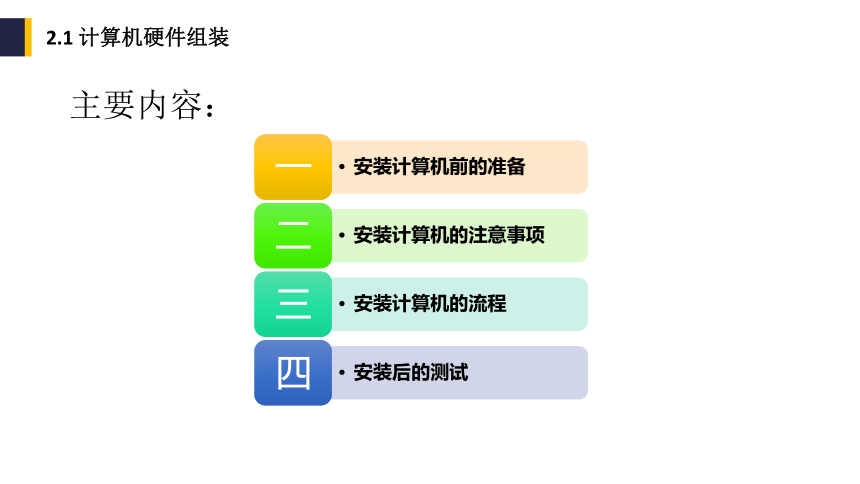

主要内容：
2.1 计算机硬件组装

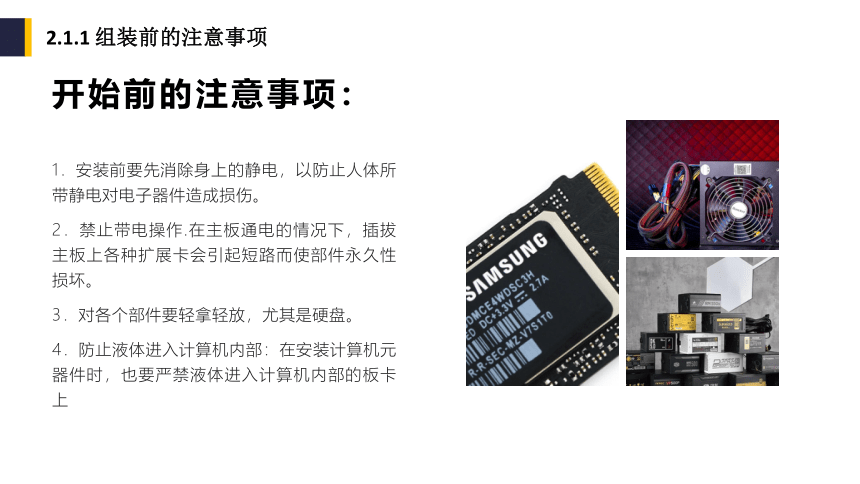

1．安装前要先消除身上的静电，以防止人体所带静电对电子器件造成损伤。
2．禁止带电操作.在主板通电的情况下，插拔主板上各种扩展卡会引起短路而使部件永久性损坏。
3．对各个部件要轻拿轻放，尤其是硬盘。
4．防止液体进入计算机内部：在安装计算机元器件时，也要严禁液体进入计算机内部的板卡上
开始前的注意事项：
2.1.1 组装前的注意事项

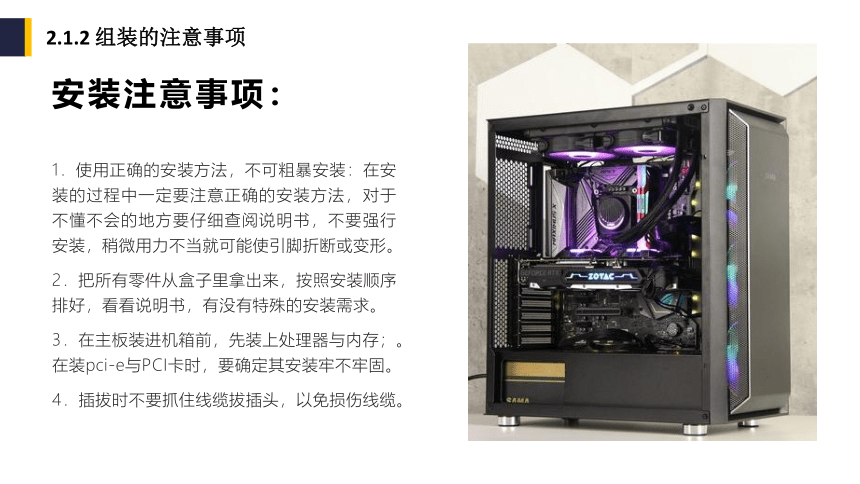

1．使用正确的安装方法，不可粗暴安装：在安装的过程中一定要注意正确的安装方法，对于不懂不会的地方要仔细查阅说明书，不要强行安装，稍微用力不当就可能使引脚折断或变形。
2．把所有零件从盒子里拿出来，按照安装顺序排好，看看说明书，有没有特殊的安装需求。
3．在主板装进机箱前，先装上处理器与内存；。在装pci-e与PCI卡时，要确定其安装牢不牢固。
4．插拔时不要抓住线缆拔插头，以免损伤线缆。
安装注意事项：
2.1.2 组装的注意事项

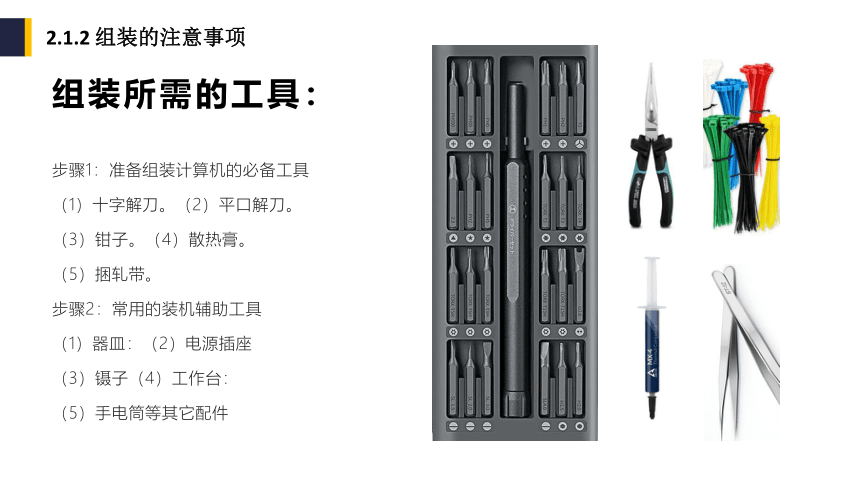

步骤1：准备组装计算机的必备工具
（1）十字解刀。（2）平口解刀。
（3）钳子。（4）散热膏。
（5）捆轧带。
步骤2：常用的装机辅助工具
（1）器皿：（2）电源插座
（3）镊子（4）工作台：
（5）手电筒等其它配件
组装所需的工具：
2.1.2 组装的注意事项

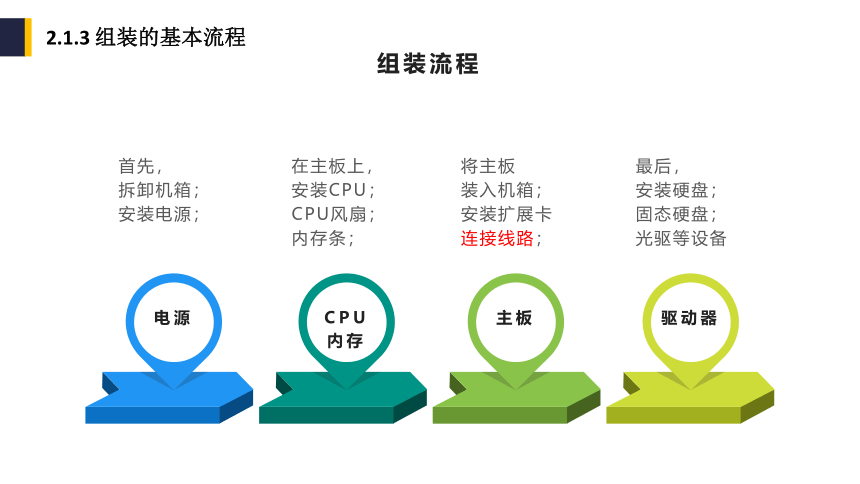

首先，
拆卸机箱；
安装电源；
电源
在主板上，
安装CPU；
CPU风扇；
内存条；
CPU内存
将主板
装入机箱；
安装扩展卡
连接线路；
主板
最后，
安装硬盘；
固态硬盘；
光驱等设备
驱动器
组装流程
2.1.3 组装的基本流程

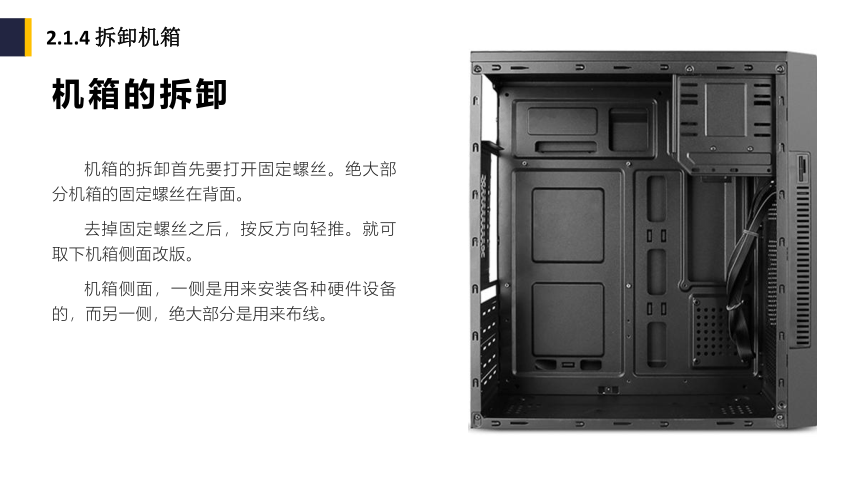

机箱的拆卸首先要打开固定螺丝。绝大部分机箱的固定螺丝在背面。
去掉固定螺丝之后，按反方向轻推。就可取下机箱侧面改版。
机箱侧面，一侧是用来安装各种硬件设备的，而另一侧，绝大部分是用来布线。
机箱的拆卸
2.1.4 拆卸机箱
机箱的前面板连接着各种输入输出接口和计算机的开关机按钮。
背面则是主板I/O接口的漏出孔和扩展卡安装位置，以及电源的散热和安装孔。
机箱的拆卸
2.1.4 拆卸机箱
先将电源放进机箱上的电源位，将电源上的螺丝固定孔与机箱上的固定孔对正。为了避免螺丝滑丝，固定电源时先拧上一颗螺钉（固定住电源即可），再将最后3颗螺钉孔对正位置，最后拧上剩下的螺钉即可。这些螺丝都不要拧紧，等所有螺丝都到位后再逐一拧紧。
电源的安装
2.1.5 安装电源
步骤1：接触主板和CPU前，先释放静电。
步骤2：打开主板包装盒，取出主板说明书，根据主板说明书检查附件是否齐全，是否有损坏。主板的附件一般包括用户手册、数据线、主板驱动程序与实用程序光盘、产品保证单等。仔细检查主板质量，然后将主板包装盒里的泡沫垫（或海绵垫）平放在工作台上，将主板放在绝缘的泡沫或海绵垫上，找到CPU插座的位置。
CPU的安装
2.1.6 CPU和散热器的安装
步骤3，找到主板上的CPU插座，轻压连杆打开CPU固定盖。
步骤4，根据CPU的针脚方向轻轻将CPU放在CPU插座上。确认安装无误后，扣上盖板，顶下CPU插座保护板。并轻压连杆固定好。
CPU的安装
2.1.6 CPU和散热器的安装
步骤5，在CPU顶部金属盖板上涂上散热膏。
步骤6，将风扇上的四个安装柱对准主板上的预留安装孔。逐一固定。然后在主板上找到CPU_FAN的电源插口，将风扇电源连接。
散热器的安装
2.1.6 CPU和散热器的安装
步骤1，在准备插内存前，先把内存插槽的两头的锁扣向外掰开。
步骤2，将内存条按正确的方向对准插槽，两个手指均匀用力向下按压。直到两边的锁扣卡主内存条两边的豁口。
如果要安装多条内存，需要将内存优先安装在同色的内存插槽上。这样才能建立起内存双通道。
内存的安装
2.1.7 内存安装
步骤1，在安装主板之前首先在机箱背板上，按照主板上的螺丝孔安装螺丝柱。
步骤2，将主板和安装好的CPU内存，一起安装在机箱背板上，并逐一用螺丝固定。
步骤3，为主板连接电源线，并且注意连接CPU供电线。
主板的安装
2.1.8 安装主板到机箱内
如果你的硬件设备有核心显卡或者板载显卡，那么这个时候你可以测试你之前安装的设备是否安装成功。
首先，将显示器的视频线连接到主板相应的I/O接口上。然后连接主机和显示器的电源线。
按动机箱上的开机按钮，如果显示器正常点亮并出现BIOS自检画面，则之前安装的电源CPU和主板内存，均没有故障。
连接显示器，测试
2.1.9 安装连接显示器、测试最小系统
外存是计算机用来长期存储大量数据的设备，目前主流的有两类分别是机械硬盘和固态硬盘。
其中机械硬盘和SATA接口的固态硬盘需要连接电源。而M.2接口的固态硬盘不需要。
驱动器的安装需要将驱动器固定在机箱内，防止碰撞和移动，从而保护设备和数据。
主板上一般有到6个SATA接口，用于连接驱动器。
安装驱动器
2.1.10 安装驱动器
主机可以根据你的需要安装各种扩展卡，例如显卡、声卡、网卡等设备。通过PCI-E接口进行数据传输和供电。部分大功率设备需要单独供电。以显卡的安装为例，讲解扩展卡的安装。
步骤1，按扩展卡规格和安装位置去掉机箱尾部扩展槽挡板。
步骤2，按照显卡规格将显卡插入到相应的PCI-E插座中。
步骤3，在机箱尾部通过螺丝固定扩展卡
步骤4，如有外接电源需要，连接电源线
扩展卡的安装
2.1.11 安装扩展卡
在主板指定位置连接机箱的
开关机线（Power）
重启（Restart）
电源指示灯（Power LED）
硬盘指示灯（HDD LED）
USB、USB 3.0
音频等连接线
*具体连接位置可参看主板说明书
连接机箱面板
2.1.12 连接机箱面板与主板、接上鼠标键盘
最后使用捆扎带将机箱内部的线路捆扎固定。然后检查无误后，盖上机箱盖，上紧螺丝固定。
最后连接显示器到显卡上，并连接上键盘、鼠标等设备。
按动开机键进行测试，如能正常打开，我们的计算机硬件安装就成功了。
接上键盘鼠标
2.1.12 连接机箱面板与主板、接上鼠标键盘
