项目一 微机系统硬件认识
01
02
03
04
认识主板
认识内存
认识CPU
认识硬盘
05
06
07
08
认识显示器
认识机箱、电源、鼠标、键盘
认识显卡

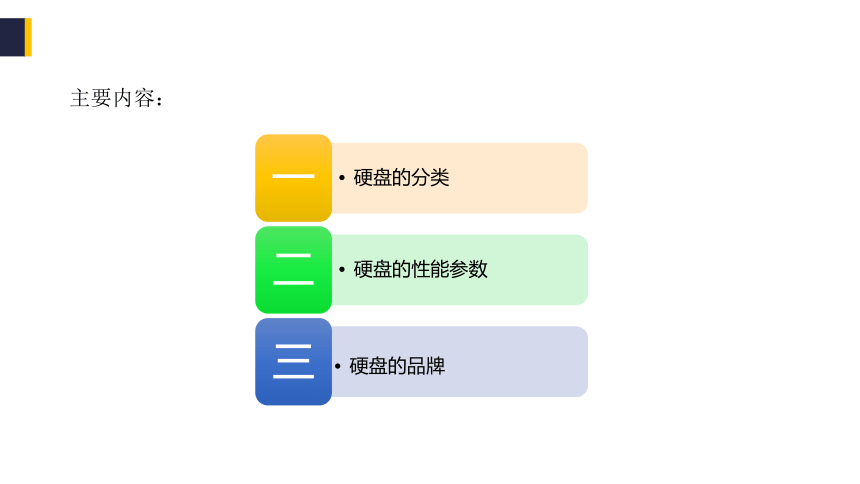

主要内容：

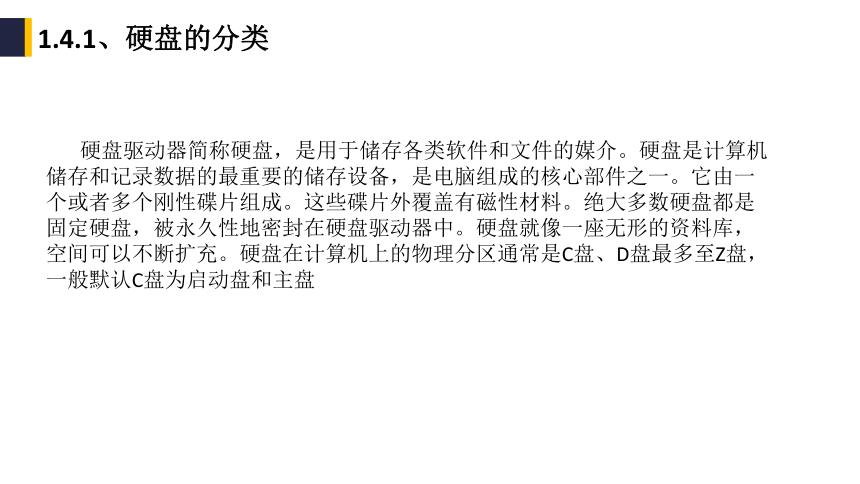

1.4.1、硬盘的分类
硬盘驱动器简称硬盘，是用于储存各类软件和文件的媒介。硬盘是计算机储存和记录数据的最重要的储存设备，是电脑组成的核心部件之一。它由一个或者多个刚性碟片组成。这些碟片外覆盖有磁性材料。绝大多数硬盘都是固定硬盘，被永久性地密封在硬盘驱动器中。硬盘就像一座无形的资料库，空间可以不断扩充。硬盘在计算机上的物理分区通常是C盘、D盘最多至Z盘，一般默认C盘为启动盘和主盘
1.4.1、硬盘的分类
1、 按盘片的尺寸分类。

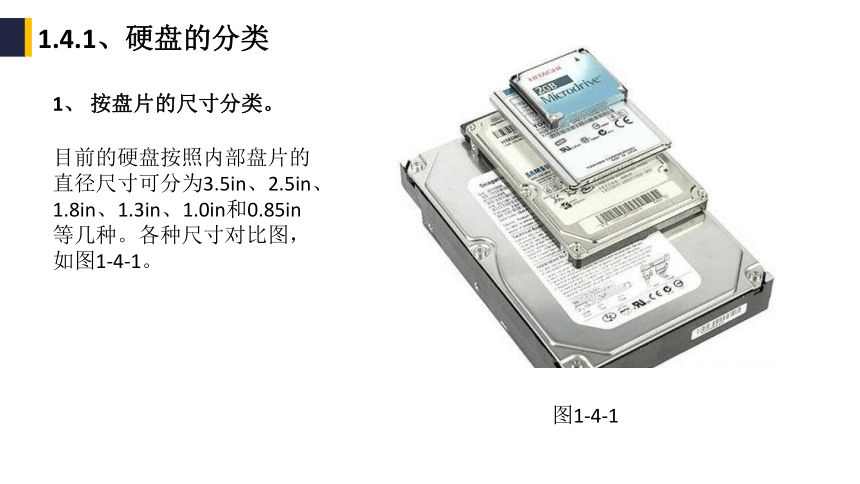

目前的硬盘按照内部盘片的直径尺寸可分为3.5in、2.5in、1.8in、1.3in、1.0in和0.85in等几种。各种尺寸对比图，如图1-4-1。
图1-4-1
1.4.1、硬盘的分类

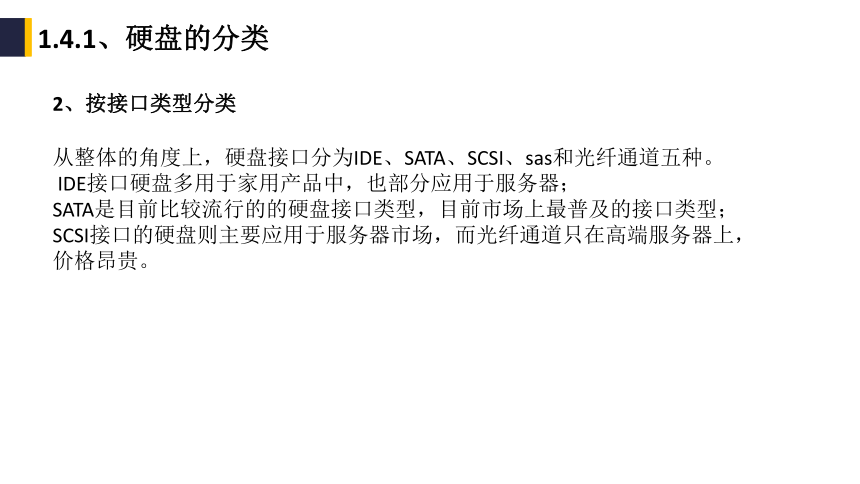

2、按接口类型分类
从整体的角度上，硬盘接口分为IDE、SATA、SCSI、sas和光纤通道五种。
IDE接口硬盘多用于家用产品中，也部分应用于服务器；
SATA是目前比较流行的的硬盘接口类型，目前市场上最普及的接口类型；
SCSI接口的硬盘则主要应用于服务器市场，而光纤通道只在高端服务器上，价格昂贵。
1.4.1、硬盘的分类
2、按接口类型分类
IDE（integrated drive electronics，集成驱动器）接口是一个集成储存设备的接口，通过它，控制器被集成在硬盘驱动器中。由于采用ATA规范，因此也称IDE硬盘为ATA硬盘。Western Digital公司对IDE接口进行了改进，推出了EIDE接口，由于它采用并行技术，所以也称为PATA接口。IDE接口与EIDE接口外观一样，都有非对称的39根针脚，IDE硬盘和对应数据线如图1-4-2所示
图1-4-2
1.4.1、硬盘的分类
2、按接口类型分类
SATA（serial ATA）接口的硬盘又叫串口硬盘，如图1-4-3。是目前硬盘的主流产品。SATA采用点对点传输模式，保证了每块硬盘独享通道带宽，取消了主从限制，数据线更细、更长，可达1m。另外SATA硬盘具备了更强的纠错能力，在很大程度上提高了数据传输的可靠性。串行接口还具有结构简单、支持热插拔的优点。
图1-4-3
1.4.1、硬盘的分类
2、按接口类型分类
SCSI（small computer system interface，小型机系统接口）如图1-4-4，SCSI硬盘转速快，可达15000r/min。SCSI接口具有应用范围广、多任务、带宽大、CPU占用率低，以及热插拔等优点，但它较高的价格使其很难普及，因此SCSI硬盘主要应用于中、高端服务器和高档工作站中。
图1-4-4
1.4.1、硬盘的分类
2、按接口类型分类
SAS（serial attached SCSI，串行连接SCSI）如图1-4-5，是新一代的SCSI技术，和现在流行的SATA硬盘相同，都是采用串行技术以获得更高的传输速度，并通过缩短连接线来改善内部空间等。SAS是并行SCSI接口之后开发的全新接口。此接口的设计是为了改善存储系统的效能、可用性和扩充性，并且提供与SATA硬盘的兼容性。
图1-4-5
1.4.1、硬盘的分类
3、按存储技术分类。
硬盘按照存储技术可分为盘片式温彻斯特硬盘和固态硬盘。
传统的硬盘采用盘片式磁介质存储，即IBM的温彻斯特（winchester）技术，而新型的硬盘采用半导体存储技术，即固态硬盘（solid-state disk，SSD）它是由控制单元和存储单元（Flash芯片）组成的，简单地说就是用固态电子存储芯片阵列而制成的硬盘。
1.4.1、硬盘的分类
3、按存储技术分类。
固态硬盘与普通硬盘对比如表1-4-1所示：
项 目 固态硬盘 传统硬盘
容量 较小 大
价格 高 低
随机存取 极快 一般
写入次数 1~10万 无限制
盘内阵列 可以 极难
工作噪音 无 有
工作温度 极低 较明显
防震 很好 较差
数据恢复 难 可以
重量 轻 重
表1-4-1
固态硬盘具有以下优点：启动快、读取延迟小、碎片不影响读取时间、无噪音、发热量较低、不会发生机械故障、工作温度范围更大、体积小、重量轻、抗震动。但同样具有缺点：成本高、容量低、易受磁场、静电等外界因素影响，写入寿命有限，数据难以恢复，能耗较高等
1.4.1、硬盘的分类
3、按存储技术分类。
1、主轴转速
2、寻道时间
3、道至道时间
4、高速缓存
5、全程访问时间
6、最大内部数据传输率
7、连续无故障时间（MTBF）
8、外部数据传输率
1.4.2、硬盘的性能指标
机械硬盘的性能指标
固态硬盘的性能指标
1、读取速度
2、写入速度
3、4K随机读
4、4K随机写
5、平均无故障时间
6、存储容量
7、接口类型
8、硬盘尺寸
9、缓存
10、主控芯片
11、S.M.A.R.T.支持
12、TRIM功能支持
13、防震能力
14、外形尺寸
15、工作温度
16、存储温度
17、质保期限
固态硬盘
1、拥有晶圆生产能力的品牌，全球具有闪存研发实力且出货量较大的仅有三星、Intel、美光和东芝四家。
2、上述几家有实力的研发大厂，会出售晶圆或原片给第三方品牌，而能稳定获得的原厂闪存资源的厂商，他们位列在固态硬盘的第二阵营，例如闪迪、金士顿、台电。
3、组装方案品牌，如金胜维、浦科特、影驰、威刚等品牌。
磁盘品牌
希捷（Seagate）西部数据（Western Digital）三星（Samsung）
1.4.3、硬盘的品牌
