项目一 微机系统硬件认识
01
02
03
04
认识主板
认识内存
认识CPU
认识硬盘
05
06
07
08
认识显示器
认识机箱、电源、鼠标、键盘
认识显卡
主要内容：
1.1.1、主板的历史

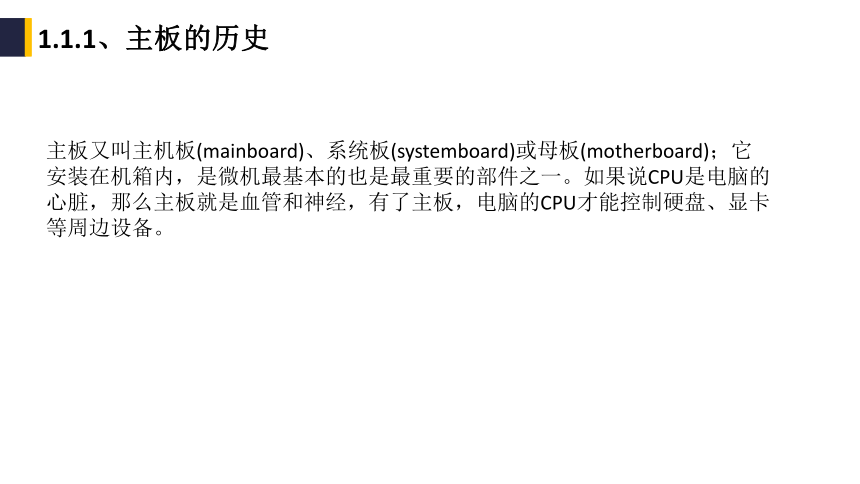

主板又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard)；它安装在机箱内，是微机最基本的也是最重要的部件之一。如果说CPU是电脑的心脏，那么主板就是血管和神经，有了主板，电脑的CPU才能控制硬盘、显卡等周边设备。
1.2.1、主板的历史

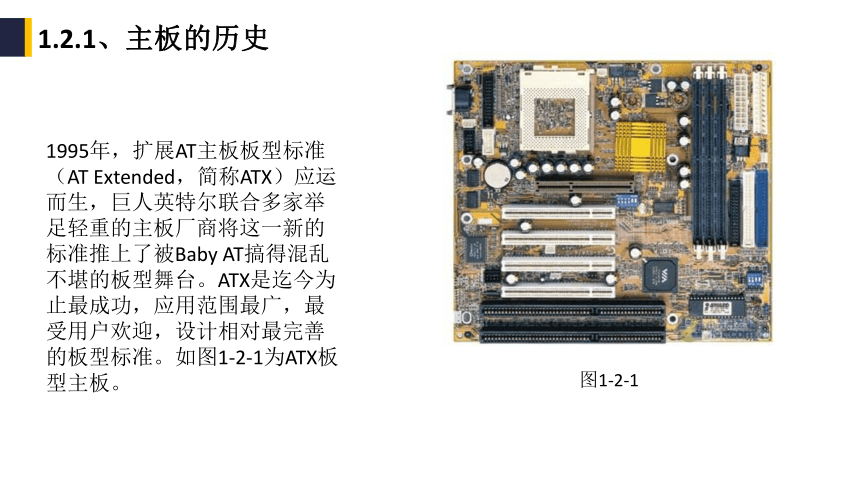

1995年，扩展AT主板板型标准（AT Extended，简称ATX）应运而生，巨人英特尔联合多家举足轻重的主板厂商将这一新的标准推上了被Baby AT搞得混乱不堪的板型舞台。ATX是迄今为止最成功，应用范围最广，最受用户欢迎，设计相对最完善的板型标准。如图1-2-1为ATX板型主板。
图1-2-1
1.1.1、主板的历史

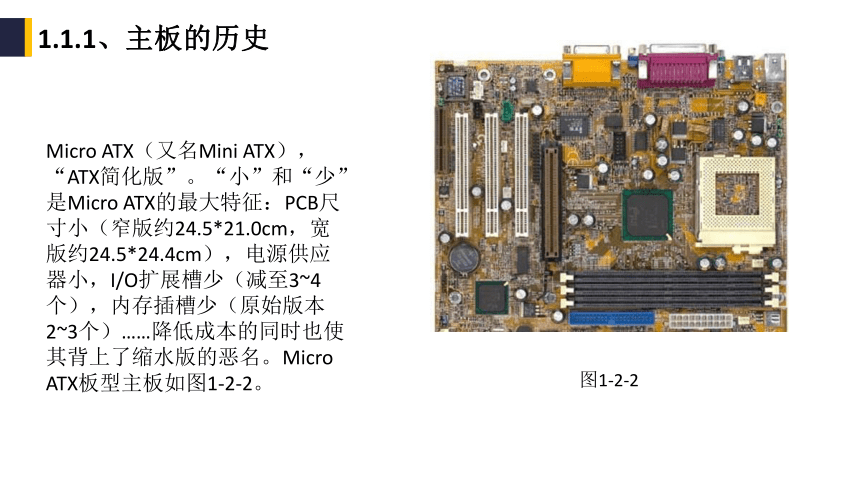

Micro ATX（又名Mini ATX）， “ATX简化版”。“小”和“少”是Micro ATX的最大特征：PCB尺寸小（窄版约24.5*21.0cm，宽版约24.5*24.4cm），电源供应器小，I/O扩展槽少（减至3~4个），内存插槽少（原始版本2~3个）……降低成本的同时也使其背上了缩水版的恶名。Micro ATX板型主板如图1-2-2。
图1-2-2
1.1.1、主板的历史

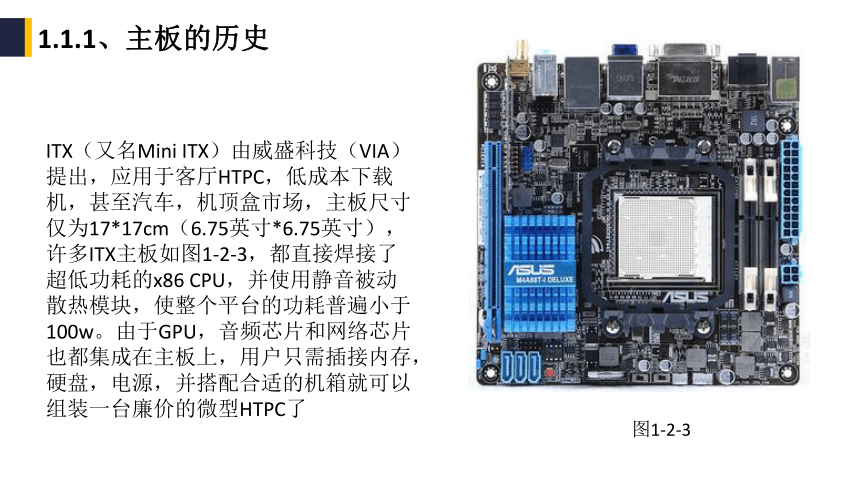

ITX（又名Mini ITX）由威盛科技（VIA）提出，应用于客厅HTPC，低成本下载机，甚至汽车，机顶盒市场，主板尺寸仅为17*17cm（6.75英寸*6.75英寸），许多ITX主板如图1-2-3，都直接焊接了超低功耗的x86 CPU，并使用静音被动散热模块，使整个平台的功耗普遍小于100w。由于GPU，音频芯片和网络芯片也都集成在主板上，用户只需插接内存，硬盘，电源，并搭配合适的机箱就可以组装一台廉价的微型HTPC了
图1-2-3
1.1.1、主板的历史
BTX（Balanced Technology Extended）由英特尔提出，相对于ATX， BTX能够在不缩减性能和功能的前提下显著缩小主板体积，并保持良好的向下兼容性，综合来看，BTX具有以下重要特点：第一，支持Low-profile（窄板设计），缩减体积，减少占用空间；第二，改善散热问题，对主板布线进行了优化设计，简化安装过程，加强机械性能；第三，超强的兼容性。BTX板型主板如图1-2-4。
图1-2-4
1.2.2、主板的接口
1、主板主要插槽
1）、内存插槽

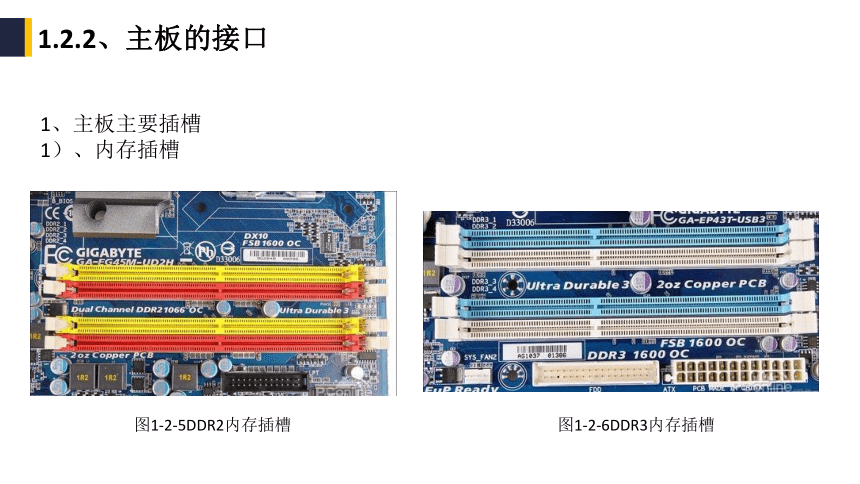

图1-2-5DDR2内存插槽
图1-2-6DDR3内存插槽
1.2.2、主板的接口
1、主板主要插槽
2）、pci-e插槽
图1-2-7

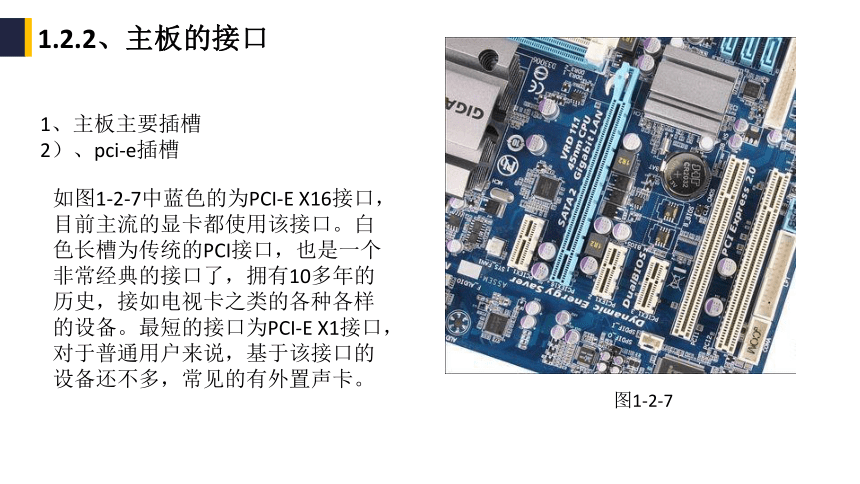

如图1-2-7中蓝色的为PCI-E X16接口，目前主流的显卡都使用该接口。白色长槽为传统的PCI接口，也是一个非常经典的接口了，拥有10多年的历史，接如电视卡之类的各种各样的设备。最短的接口为PCI-E X1接口，对于普通用户来说，基于该接口的设备还不多，常见的有外置声卡。
1.2.2、主板的接口
1、主板主要插槽
3）、SATA与IDE存储器接口
图1-2-9

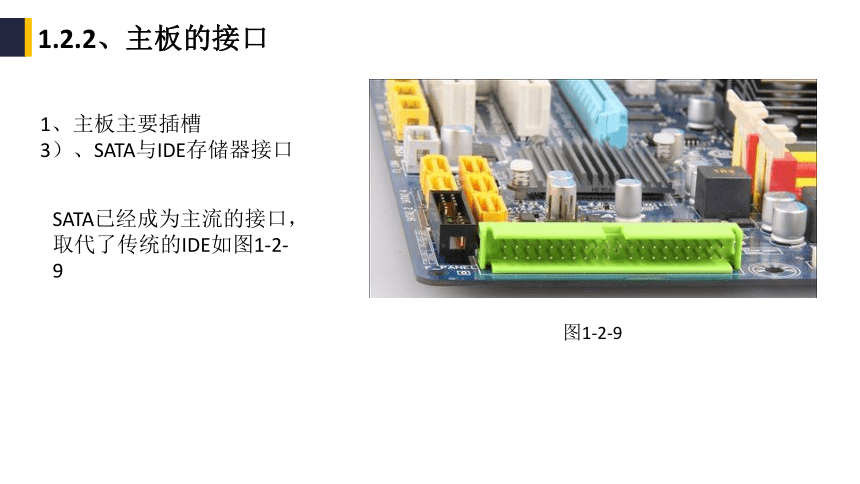

SATA已经成为主流的接口，取代了传统的IDE如图1-2-9
1.2.2、主板的接口
1、主板主要插槽
3）、SATA与IDE存储器接口
图1-2-8
是传统的硬盘与光驱的接口。蓝色L型为sata接口如图1-2-8。
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
1）、主板供电接口图解
图1-2-10
在主板上，同学们可以看到一个长方形的白色插槽，这个白色插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有20Pin（如图1-2-10） 与24Pin（如图1-2-11）两种，在中高端的主板上，一般都采用24 Pin，低端的产品一般为20 Pin。
图1-2-11
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
1）、主板供电接口图解
图1-2-12
为主板供电的插槽采用了防呆式的设计如图1-2-12，只有按正确的方法才能够插入。这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
2）、CPU供电接口图解
图1-2-13
为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的插座（有4Pin、6Pin和8Pin三种），主板上提供给CPU单独供电的12V四pin供电插座如图1-2-13。
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
2）、CPU供电接口图解
图1-2-14
与给主板供电的插槽相同，同样采用了防呆式的设计，电源上提供给CPU供电的4Pin、6Pin与8Pin的接口有一卡子，让安装起来得心应手，防止插错如图1-2-14。
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
3）、SATA串口设备的安装图解
图1-2-15
SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计。主板上的SATA接口如图1-2-15。
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
3）、SATA串口设备的安装图解
图1-2-16
SATA接口的安装也相当的简单，接口采用防呆式的设计如图1-2-16，方向反了根本无法插入，。另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口（如图1-2-17）有所不同，图1-2-16和1-2-17分别是SATA供电接口与普通四针梯形供电接口对比。
图1-2-17
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
4）、PATA（IDE）并口设备的安装图解
PATA并口目前在主板上基本上消失了，一些老旧的主板还能见到这种接口。主板上的两条PATA接口如图1-2-18。
图1-2-18
同样是防呆式的设计，主板上PATA接口外侧中部的一个缺口，而在PATA数据线上一侧的中部有一个凸出来的部分，这两部分正确结合后才能顺利插入，方向反了也无法安装。
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
5）、主板上的扩展前置USB接口图解
以图1-2-19为例，这里共有两组USB接口，每一组可以外接两个USB接口，分别是USB4、5与USB6、7接口，总共可以在机箱的前面板上扩展四个USB接口（当然需要机箱的支持，一般情况下机箱仅接供两组前置的USB接口，因此同学们只要接好一组即可）
图1-2-19
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
5）、主板上的扩展前置USB接口图解
图1-2-19是机箱前面板前置USB的连接线，其中VCC用来供电，USB2-与USB2+分别是USB的负正极接口，GND为接地线。在连接USB 接口时大家一定要参见主板的说明书，仔细的对照，如果连接不当，很容易造成主板的烧毁。主板与USB接口的详细连接方法如图1-2-20。
图1-2-19
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
5）、主板上的扩展前置USB接口图解
为方便用户的安装，很多主板的USB接口的设置相当的人性化，如图1-2-21的USB接口有些类似于PATA接口的设计，采用了防呆式的设计方法，大家只有以正确的方向才能够插入USB 接口，方向不正确是无法接入的，大大的提高了工作效率，同时也避免因接法不正确而烧毁主板的现象。
图1-2-21
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
6）、主板上的扩展前置音频接口图解
大部分机箱音频接口也被移植到了机箱的前面板上，为使机箱前面板的上耳机和话筒能够正常使用，同学们还应该将前置的音频线与主板正确的进行连接。
图1-2-22中便是扩展的音频接口。其中AAFP为符合AC97音效的前置音频接口，ADH为符合ADA音效的扩展音频接口，SPDIF_OUT是同轴音频接口
图1-2-22
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
6）、主板上的扩展前置音频接口图解
前置音频接的安装方法如图1-2-23：
机箱前置音频插孔与主板相连接的扩展插口，其中MIC为前置的话筒接口，对应主板上的MIC，HPOUT-L为左声道输出，对应主板上的HP-L或Line out-L（视采用的音频规范不同，如采用的是ADA音效规范，则接HP-L，下同），HPOUT-R为右声道输出，对应主板上的HP-R或Line out-R，按照分别对应的接口依次接入即可
图1-2-23
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
7）、主板上机箱电源、重启按钮安装图解
两款不同主板上的机箱电源、重启等按钮的接线插槽如图1-2-24。
图1-2-24
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
7）、主板上机箱电源、重启按钮安装图解
两张图是机箱中电源、重启、硬盘指示灯和机箱前置报警喇叭的接口如图1-2-25
图1-2-25
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
7）、主板上机箱电源、重启按钮安装图解
便是机箱与主板电源的连接示意图如图1-2-26
图1-2-25
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
7）、主板上机箱电源、重启按钮安装图解
其中，PWRSW是电源接口，对应主板上的PWRSW接口，RESET为重启键的接口，对应主板上的RESET插孔，上面的SPEAKER为机箱的前置报警喇叭接口，同学们可以看到是四针的结构，其中红线的那条线为+5V供电线，与主板上的+5V接口相对应，其它的三针也就很容易的插入了。IDE_LED为机箱面板上硬盘工作指示灯，对应主板上的IDE_LED，剩下的PLED为电脑工作的指示灯，对应插入主板即可。需要注意的是，硬盘工作指示灯与电源指示灯分为正负极，在安装时需要注意，一般情况下彩色代表正极。
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
8）、主板上的散热器接口及详细安装图解
CPU_FAN是CPU散热器的电源接口，如图1-2-27图可以清楚的看到，目前CPU的散热器接口采用了四针设计，与其它散热器相比明显多出一针，这是因为主板提供了CPU温度监测功能，风扇可以根据CPU的温度自动调整转速。
图1-2-27
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
9）、其它接口安装方法简单介绍
黑色的为PCI-E插槽如图1-2-29，用来安装PCI-E显卡如图1-2-30：PCI-E接口的显卡
图1-2-29
图1-2-30
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
9）、其它接口安装方法简单介绍
传统的AGP 8X显卡接口如图1-2-31中棕色的插槽。其余的白色为PCI插槽，用来扩展PCI设备。
新的主板芯片组背部不提供COM接口，因此在主板上内建了COM插槽，可以通过扩展支持对COM支持，方便老用户使用。见图1-2-32
图1-2-31
图1-2-32
1.2.2、主板的接口
2、主板各种接口图解（插槽 跳线）
10）、主板背部接口
图1-2-33
1.2.3、主板的选购
选购原则：
1、看应用环境
2、品牌
3、服务
4、对系统性能期望
5、统经济性
6、稳定和可靠
7、兼容性
8、升级和扩充
9、价格
10、主板的散热要良好
11、主板的做工要精湛
