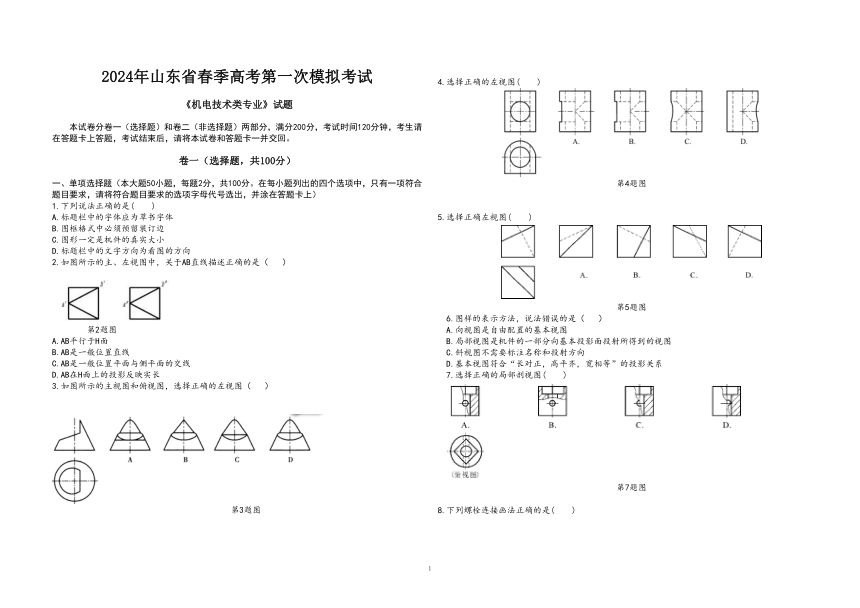

2024年山东省春季高考第一次模拟考试 4.选择正确的左视图( )
《机电技术类专业》试题
本试卷分卷一（选择题）和卷二（非选择题）两部分，满分200分，考试时间120分钟，考生请
在答题卡上答题，考试结束后，请将本试卷和答题卡一并交回。
卷一（选择题，共100分）
一、单项选择题（本大题50小题，每题2分，共100分。在每小题列出的四个选项中，只有一项符合 第4题图
题目要求，请将符合题目要求的选项字母代号选出，并涂在答题卡上）
1.下列说法正确的是( )
A.标题栏中的字体应为草书字体 5.选择正确左视图( )
B.图框格式中必须预留装订边
C.图形一定是机件的真实大小
D.标题栏中的文字方向为看图的方向
2.如图所示的主、左视图中，关于AB直线描述正确的是（ ）
第5题图
6.图样的表示方法，说法错误的是（ ）
第2题图 A.向视图是自由配置的基本视图
A.AB平行于H面 B.局部视图是机件的一部分向基本投影面投射所得到的视图
B.AB是一般位置直线 C.斜视图不需要标注名称和投射方向
C.AB是一般位置平面与侧平面的交线 D.基本视图符合“长对正，高平齐，宽相等”的投影关系
D.AB在H面上的投影反映实长 7.选择正确的局部剖视图( )
3.如图所示的主视图和俯视图，选择正确的左视图（ ）
第7题图

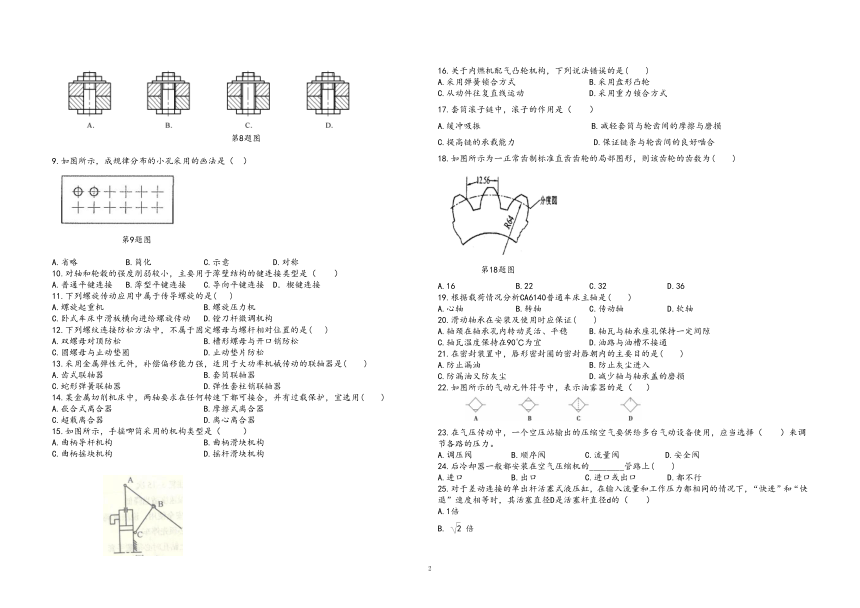

第3题图 8.下列螺栓连接画法正确的是( )
1
16.关于内燃机配气凸轮机构，下列说法错误的是( )
A.采用弹簧锁合方式 B.采用盘形凸轮
C.从动件往复直线运动 D.采用重力锁合方式
17.套筒滚子链中，滚子的作用是（ ）
A.缓冲吸振 B.减轻套筒与轮齿间的摩擦与磨损
第8题图 C.提高链的承载能力 D.保证链条与轮齿间的良好啮合
9.如图所示，成规律分布的小孔采用的画法是（ ） 18.如图所示为一正常齿制标准直齿齿轮的局部图形，则该齿轮的齿数为( )
第9题图
A.省略 B.简化 C.示意 D.对称
10.对轴和轮毂的强度削弱较小，主要用于薄壁结构的键连接类型是（ ） 第18题图
A.普通平键连接 B.薄型平键连接 C.导向平键连接 D．楔键连接 A.16 B.22 C.32 D.36
11.下列螺旋传动应用中属于传导螺旋的是( ) 19.根据载荷情况分析CA6140普通车床主轴是( )
A.螺旋起重机 B.螺旋压力机 A.心轴 B.转轴 C.传动轴 D.软轴
C.卧式车床中滑板横向进给螺旋传动 D.镗刀杆微调机构 20.滑动轴承在安装及使用时应保证( )
12.下列螺纹连接防松方法中，不属于固定螺母与螺杆相对位置的是( ) A.轴颈在轴承孔内转动灵活、平稳 B.轴瓦与轴承座孔保持一定间隙
A.双螺母对顶防松 B.槽形螺母与开口销防松 C.轴瓦温度保持在90℃为宜 D.油路与油槽不接通
C.圆螺母与止动垫圈 D.止动垫片防松 21.在密封装置中，唇形密封圈的密封唇朝内的主要目的是( )
13.采用金属弹性元件，补偿偏移能力强，适用于大功率机械传动的联轴器是( ) A.防止漏油 B.防止灰尘进入
A.齿式联轴器 B.套筒联轴器 C.防漏油又防灰尘 D.减少轴与轴承盖的磨损
C.蛇形弹簧联轴器 D.弹性套柱销联轴器 22.如图所示的气动元件符号中，表示油雾器的是（ ）
14.某金属切削机床中，两轴要求在任何转速下都可接合，并有过载保护，宜选用( )
A.嵌合式离合器 B.摩擦式离合器
C.超载离合器 D.离心离合器
15.如图所示，手摇唧筒采用的机构类型是（ ） 23.在气压传动中，一个空压站输出的压缩空气要供给多台气动设备使用，应当选择（ ）来调
A.曲柄导杆机构 B.曲柄滑块机构 节各路的压力。
C.曲柄摇块机构 D.摇杆滑块机构 A.调压阀 B.顺序阀 C.流量阀 D.安全阀
24.后冷却器一般都安装在空气压缩机的________管路上( )
A.进口 B.出口 C.进口或出口 D.都不行
25.对于差动连接的单出杆活塞式液压缸，在输入流量和工作压力都相同的情况下，“快进”和“快
退”速度相等时，其活塞直径D是活塞杆直径d的（ ）
A.1倍
B. 2 倍
2
A.热继电器 B.白炽灯 C.电烙铁 D.高频感应炉

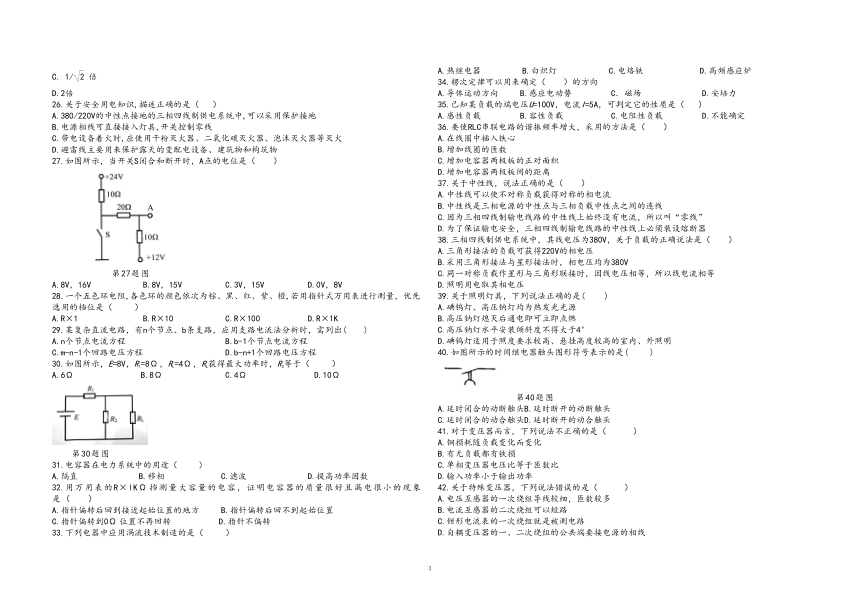

C. 1/ 2 倍
34.楞次定律可以用来确定（ ）的方向
D.2倍 A.导体运动方向 B.感应电动势 C．磁场 D.安培力
26.关于安全用电知识,描述正确的是（ ） 35.已知某负载的端电压U=100V，电流I=5A，可判定它的性质是（ ）
A.380/220V的中性点接地的三相四线制供电系统中,可以采用保护接地 A.感性负载 B.容性负载 C.电阻性负载 D.不能确定
B.电源相线可直接接入灯具,开关控制零线 36.要使RLC串联电路的谐振频率增大，采用的方法是（ ）
C.带电设备着火时,应使用干粉灭火器、二氧化碳灭火器、泡沫灭火器等灭火 A.在线圈中插入铁心
D.避雷线主要用来保护露天的变配电设备、建筑物和构筑物 B.增加线圈的匝数
27.如图所示，当开关S闭合和断开时，A点的电位是（ ） C.增加电容器两极板的正对面积
D.增加电容器两极板间的距离
37.关于中性线，说法正确的是（ ）
A.中性线可以使不对称负载获得对称的相电流
B.中性线是三相电源的中性点与三相负载中性点之间的连线
C.因为三相四线制输电线路的中性线上始终没有电流，所以叫“零线”
D.为了保证输电安全，三相四线制输电线路的中性线上必须装设熔断器
38.三相四线制供电系统中，其线电压为380V，关于负载的正确说法是（ ）
A.三角形接法的负载可获得220V的相电压
B.采用三角形接法与星形接法时，相电压均为380V
第27题图 C.同一对称负载作星形与三角形联接时，因线电压相等，所以线电流相等
A.8V，16V B.8V，15V C.3V，15V D.0V，8V D.照明用电取其相电压
28.一个五色环电阻,各色环的颜色依次为棕、黑、红、紫、橙,若用指针式万用表进行测量，优先 39.关于照明灯具，下列说法正确的是( )
选用的档位是（ ） A.碘钨灯、高压钠灯均为热发光光源
A.R×1 B.R×10 C.R×100 D.R×1K B.高压钠灯熄灭后通电即可立即点燃
29.某复杂直流电路，有n个节点、b条支路，应用支路电流法分析时，需列出( ) C.高压钠灯水平安装倾斜度不得大于4°
A.n个节点电流方程 B.b-1个节点电流方程 D.碘钨灯适用于照度要求较高、悬挂高度较高的室内、外照明
C.m-n-1个回路电压方程 D.b-n+1个回路电压方程 40.如图所示的时间继电器触头图形符号表示的是( )
30.如图所示，E=8V，R1=8Ω，RL=4Ω，RL获得最大功率时，R2等于（ ）
A.6Ω B.8Ω C.4Ω D.10Ω
第40题图
A.延时闭合的动断触头B.延时断开的动断触头
C.延时闭合的动合触头D.延时断开的动合触头
41.对于变压器而言，下列说法不正确的是（ ）
A.铜损耗随负载变化而变化
第30题图 B.有无负载都有铁损
31.电容器在电力系统中的用途（ ) C.单相变压器电压比等于匝数比
A.隔直 B.移相 C.滤波 D.提高功率因数 D.输入功率小于输出功率
32.用万用表的R×lKΩ挡测量大容量的电容，证明电容器的质量很好且漏电很小的现象 42.关于特殊变压器，下列说法错误的是（ ）
是（ ） A.电压互感器的一次绕组导线较细，匝数较多
A.指针偏转后回到接近起始位置的地方 B.指针偏转后回不到起始位置 B.电流互感器的二次绕组可以短路
C.指针偏转到0Ω位置不再回转 D.指针不偏转 C.钳形电流表的一次绕组就是被测电路
33.下列电器中应用涡流技术制造的是（ ） D.自耦变压器的一、二次绕组的公共端要接电源的相线
3

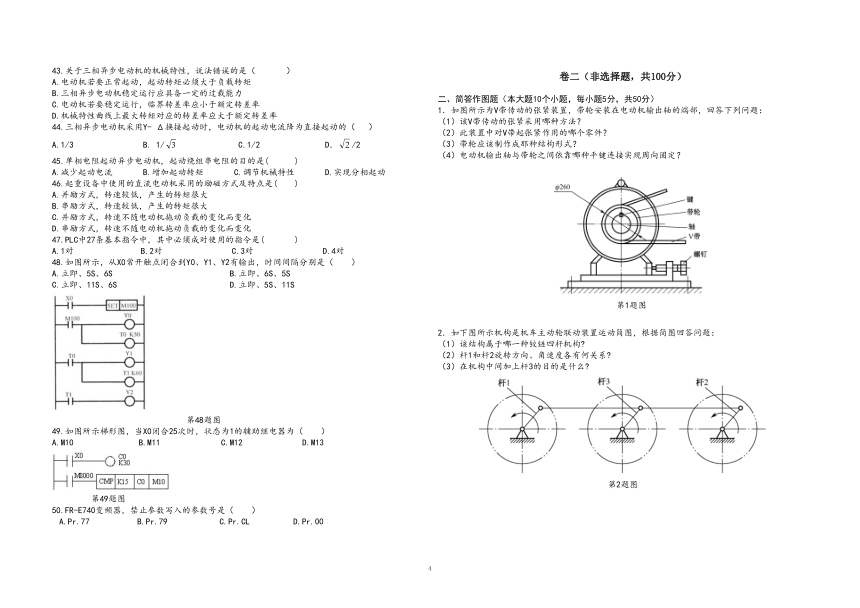

43.关于三相异步电动机的机械特性，说法错误的是（ ）
卷二（非选择题，共100分）
A.电动机若要正常起动，起动转矩必须大于负载转矩
B.三相异步电动机稳定运行应具备一定的过载能力
二、简答作图题（本大题10个小题，每小题5分，共50分）
C.电动机若要稳定运行，临界转差率应小于额定转差率
1．如图所示为V带传动的张紧装置，带轮安装在电动机输出轴的端部，回答下列问题：
D.机械特性曲线上最大转矩对应的转差率应大于额定转差率
（1）该V带传动的张紧采用哪种方法？
44.三相异步电动机采用Y- Δ换接起动时，电动机的起动电流降为直接起动的（ ）
（2）此装置中对V带起张紧作用的哪个零件？
A.1/3 B. 1/ 3 C.1/2 D． 2 /2 （3）带轮应该制作成那种结构形式？
（4）电动机输出轴与带轮之间依靠哪种平键连接实现周向固定？
45.单相电阻起动异步电动机，起动绕组串电阻的目的是( )
A.减少起动电流 B.增加起动转矩 C.调节机械特性 D.实现分相起动
46.起重设备中使用的直流电动机采用的励磁方式及特点是( )
A.并励方式，转速较低，产生的转矩很大
B.串励方式，转速较低，产生的转矩很大
C.并励方式，转速不随电动机拖动负载的变化而变化
D.串励方式，转速不随电动机拖动负载的变化而变化
47.PLC中27条基本指令中，其中必须成对使用的指令是( )
A.1对 B.2对 C.3对 D.4对
48.如图所示，从X0常开触点闭合到Y0、Y1、Y2有输出，时间间隔分别是（ ）
A.立即、5S、6S B.立即、6S、5S
C.立即、11S、6S D.立即、5S、11S
第1题图
2．如下图所示机构是机车主动轮联动装置运动简图，根据简图回答问题：
（1）该结构属于哪一种铰链四杆机构
（2）杆1和杆2旋转方向、角速度各有何关系
（3）在机构中间加上杆3的目的是什么
第48题图
49.如图所示梯形图，当X0闭合25次时，状态为1的辅助继电器为（ ）
A.M10 B.M11 C.M12 D.M13
第2题图
第49题图
50.FR-E740变频器，禁止参数写入的参数号是（ ）
A.Pr.77 B.Pr.79 C.Pr.CL D.Pr.00
4
3.观察如图所示液压系统，回答下列问题 5.根据已知左、俯视图，补画全剖的主视图。
（1）元件5的名称？
（2）元件3的作用？
（3）图示状态下，液压缸活塞运动方向？
（4）已知溢流阀调整压力为3Mpa,元件7状态不变，元件5在左位与右位时，
泵出口的压力分别是多少？
第5题图
6.如图所示,某同学进行电能表实训的电路接线图，请完成以下问题：
第3题图 (1)将电路接线图补画完整
(2)若钳形电流表读数为0.6A,则线路的实际电流为多少？
4.看懂所给主、俯视图，画出正等轴测图。 (3)在额定状态下,若将图中“220V、60W”的白炽灯,换成“220V、15W”的LED节能灯,每天工作8
小时,每月按照30天计算,则每月可节约多少电能？
第4题图
第6题图
5
7.如图所示,某一风力发电设备产生的三相工频正弦交流电,线电压为380V,三相对称负载为三个电
炉,其参数相同(220V,2kW),请完成以下问题：
(1)当开关S1、S2断开时,电压表V的读数是多少
(2)当开关S1闭合,S2断开时,电压表V的读数是多少
(3)当开关S1、S2闭合时,电压表V和电流表A的读数分别是多少
第9题图
第7题图
10.如图所示,某同学用变频器实现电动机的点动与连续控制,请完成以下问题：
8.如图所示,处于磁场B 1中的水平金属导轨,通过滑动变阻器R p 与变压器一次绕组L 1相连,变压器二
(1)若通过 PIC的Y4端子控制电动机正转,请将下图补画完整。
(2)若变频器点动频率参数的设定值为20Hz, Pr.180和 Pr.15的值应分别设为多少
次绕组L 2 与处于磁场B 2 中的水平金属导轨相连接,当金属棒cd与滑动变阻器滑臂均向右匀速滑动
时,请完成以下问题:
(1)判断金属棒cd的感应电流方向。
(2)若金属棒ab受向左的安培力,判断金属棒ab的电流方向及L 2 绕组端子4的同名端。
第8题图
第10题图
9.有一三相异步电动机采用Y－△降压启动如图所示，请根据电气原理图，将其实物接线图补画完 三、分析计算题（本大题4个小题，第1、2、3 小题每小题5分，第4小题10分，共25分）
整。 1.如图所示，E1=6V，E2=10V，R1=R2=2Ω。当开关S闭合时，电流表的读数为2A，试用戴维宁定理计
算R3的大小和它消耗的功率。
6
第1题图
第4题图
2.如图所示的RC串联电路,R=60Ω,C=39.8μF,uR 的波形如图所示,请完成以下问题:
(1)试求电路的阻抗|z|,电流I,电压U。 求：(1)Ⅳ轴共有几种转速
(2)写出电压uR 的解析式。 (2)Ⅳ轴最高转速与最低转速是多少？
(3)Ⅳ轴在最高转速和最低转速时转向相同还是相反
四、综合应用题（本大题2个小题，第1小题10分，第2小题15分，共25分）
1.如图(a)所示物料入库示意图，SB1、SB2分别为A料、B料的入库开始按钮，每次只能入库一件物
第2题图 料。系统工作过程：当按下任意一个入库开始按钮时，传送带电动机运行，物料开始入库，仓库数
3.某三相异步电动机铭牌如图所示，电动机额定运行时的效率η =84.5%， 码管显示值加1;碰到限位开关SQ时，传送带电动机停止，物料入库完成；入库2件后，计数器重新N
试求：（1）旋转磁场的同步转速n； 计数。传送A料、B料时电动机的运行频率参数值分别设定为“Pr.6=15”、“Pr.5=25”。完成下列1
（2）额定运行时的功率因数cosφN；
问题：
（3）额定转矩T。 (1)结合PLC程序，补画图（c）电气原理图；N
(2)补全图(b)所示的梯形图程序。
第3题图
4.如图所示为一变速箱齿轮传动简图，I轴为输入轴，Ⅳ轴为输出轴，齿轮1和齿轮2为常啮合齿轮，
齿轮4和齿轮6是滑移齿轮，齿轮8也是滑移齿轮，齿轮8既能与齿轮7啮合，又能与齿轮10啮合， 各
齿轮齿数分别为：z1=28，z2=56，Z3=56，z4=28，z5=52，z6=32，z7=36，z8=48，z9=24，z10=18，I轴
转速为n1=1200r/min。
图（a） 图（b）
7
(1)该零件用了________个图形表达，主视图为采用了________剖视图.
(2)该零件图采用了1∶1的比例，表示________与其________相应要素的________尺寸之比，
该比例称为________比例。
(3)零件的长度方向基准为____________________；定形尺寸 的定位尺寸是________、
________。
(4)零件长度方向的外形尺寸为________，宽度方向的外形尺寸为________，高度方向的外形
尺寸为________。
(5)解释几何公差的含义：基准要素为______________，公差项目为________。
(6)该零件切削加工前应进行________处理，以消除其内应力。
图（c）
2.读零件图，完成下列问题。
第2题图
8
