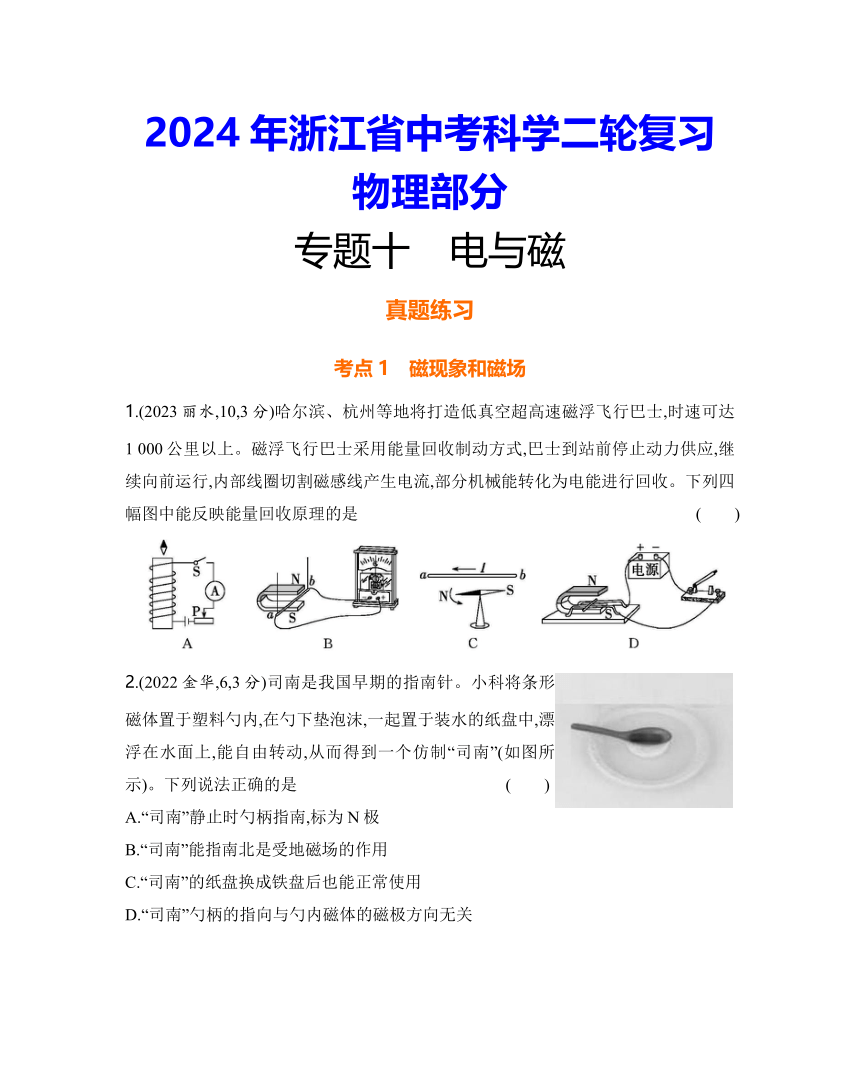

2024年浙江省中考科学二轮复习物理部分
专题十　电与磁
真题练习
考点1　磁现象和磁场
1.(2023丽水,10,3分)哈尔滨、杭州等地将打造低真空超高速磁浮飞行巴士,时速可达1 000公里以上。磁浮飞行巴士采用能量回收制动方式,巴士到站前停止动力供应,继续向前运行,内部线圈切割磁感线产生电流,部分机械能转化为电能进行回收。下列四幅图中能反映能量回收原理的是 (　　)
　 　
2.(2022金华,6,3分)司南是我国早期的指南针。小科将条形磁体置于塑料勺内,在勺下垫泡沫,一起置于装水的纸盘中,漂浮在水面上,能自由转动,从而得到一个仿制“司南”(如图所示)。下列说法正确的是 (　　)
A.“司南”静止时勺柄指南,标为N极
B.“司南”能指南北是受地磁场的作用
C.“司南”的纸盘换成铁盘后也能正常使用
D.“司南”勺柄的指向与勺内磁体的磁极方向无关

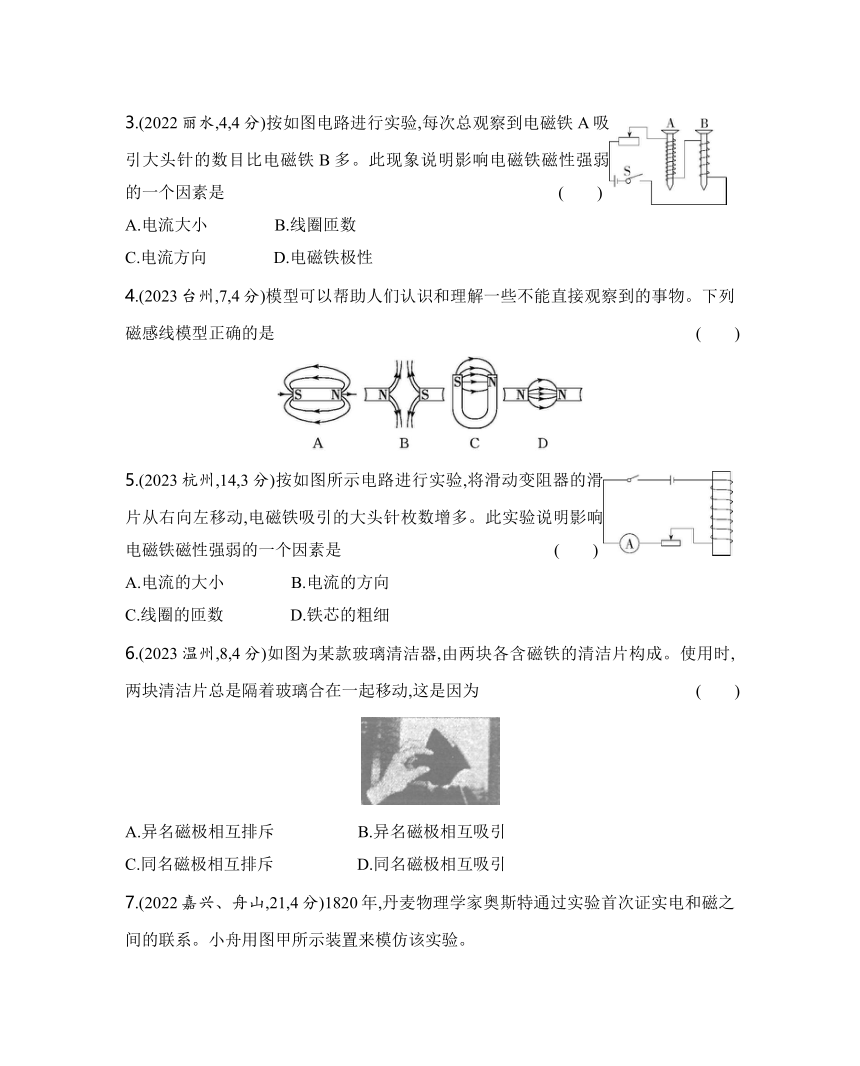

3.(2022丽水,4,4分)按如图电路进行实验,每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。此现象说明影响电磁铁磁性强弱的一个因素是 (　　)
A.电流大小　　　　B.线圈匝数
C.电流方向　　　　D.电磁铁极性
4.(2023台州,7,4分)模型可以帮助人们认识和理解一些不能直接观察到的事物。下列磁感线模型正确的是 (　　)
5.(2023杭州,14,3分)按如图所示电路进行实验,将滑动变阻器的滑片从右向左移动,电磁铁吸引的大头针枚数增多。此实验说明影响电磁铁磁性强弱的一个因素是 (　　)
A.电流的大小　　　　B.电流的方向
C.线圈的匝数　　　　D.铁芯的粗细
6.(2023温州,8,4分)如图为某款玻璃清洁器,由两块各含磁铁的清洁片构成。使用时,两块清洁片总是隔着玻璃合在一起移动,这是因为 (　　)
A.异名磁极相互排斥　　　　　B.异名磁极相互吸引
C.同名磁极相互排斥　　　　　D.同名磁极相互吸引

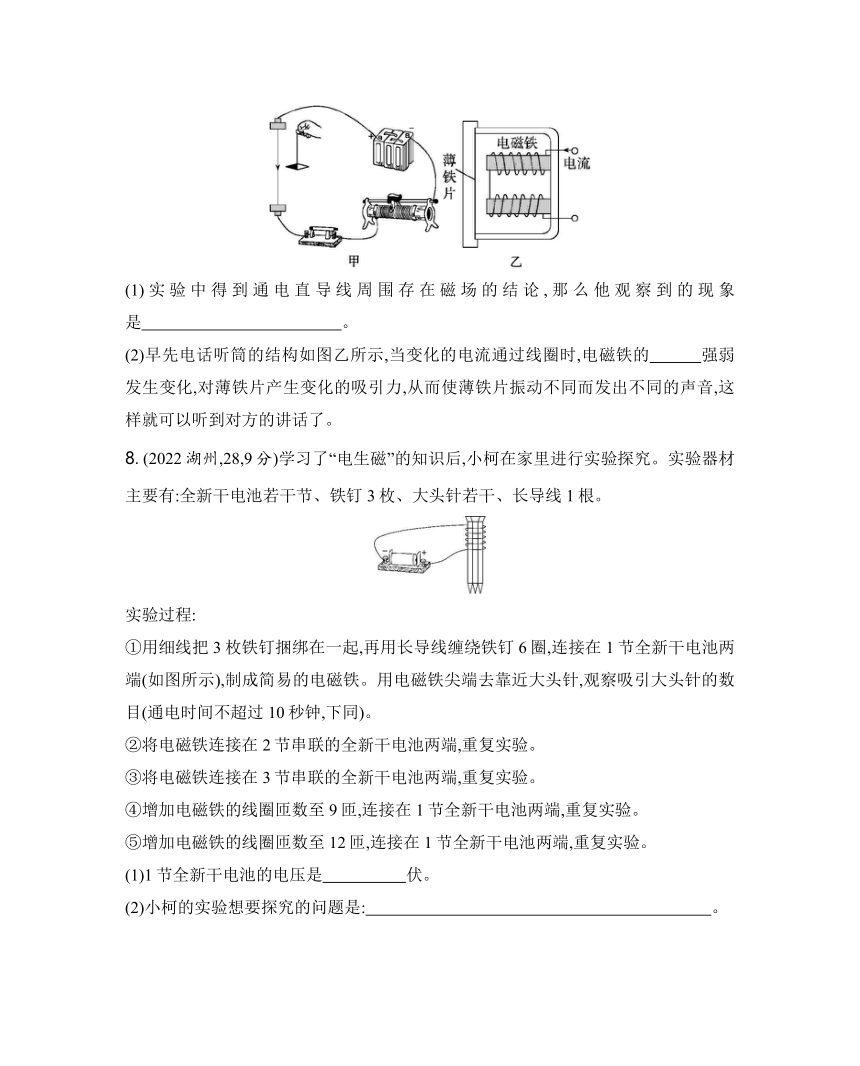

7.(2022嘉兴、舟山,21,4分)1820年,丹麦物理学家奥斯特通过实验首次证实电和磁之间的联系。小舟用图甲所示装置来模仿该实验。
(1)实验中得到通电直导线周围存在磁场的结论,那么他观察到的现象是　　　　　　　　　　　　。
(2)早先电话听筒的结构如图乙所示,当变化的电流通过线圈时,电磁铁的　　　强弱发生变化,对薄铁片产生变化的吸引力,从而使薄铁片振动不同而发出不同的声音,这样就可以听到对方的讲话了。
8.(2022湖州,28,9分)学习了“电生磁”的知识后,小柯在家里进行实验探究。实验器材主要有:全新干电池若干节、铁钉3枚、大头针若干、长导线1根。
实验过程:
①用细线把3枚铁钉捆绑在一起,再用长导线缠绕铁钉6圈,连接在1节全新干电池两端(如图所示),制成简易的电磁铁。用电磁铁尖端去靠近大头针,观察吸引大头针的数目(通电时间不超过10秒钟,下同)。
②将电磁铁连接在2节串联的全新干电池两端,重复实验。
③将电磁铁连接在3节串联的全新干电池两端,重复实验。
④增加电磁铁的线圈匝数至9匝,连接在1节全新干电池两端,重复实验。
⑤增加电磁铁的线圈匝数至12匝,连接在1节全新干电池两端,重复实验。
(1)1节全新干电池的电压是　　　　　伏。
(2)小柯的实验想要探究的问题是:　　 　 　　。
(3)本实验用电磁铁吸引大头针的数目来比较电磁铁的磁性强弱,此科学方法属于　　(选填“类比法”或“转换法”)。
(4)请帮助小柯设计用于记录实验数据的表格。
考点2　电磁感应、电动机
9.(2023金华,24,4分)人员密集的室内场所,容易造成二氧化碳含量偏高,对人体产生不利的影响。研究小组设计了如图所示的电路。R2为气敏电阻,其阻值随CO2气体浓度的增大而减小,当室内CO2气体含量升高到一定浓度时,工作电路中的排风扇开始工作,把室内气体排出。回答下列问题:
(1)在设计电路时要实现自动换气功能,排风扇应连接在工作电路中的　　　　位置;
(2)要使排风扇在二氧化碳浓度更低时就能开始工作,以下几种改进方法正确的是　　。
A.增加电磁铁线圈匝数
B.控制电路中再串联一个电阻
C.把滑动变阻器R1的滑片向上移

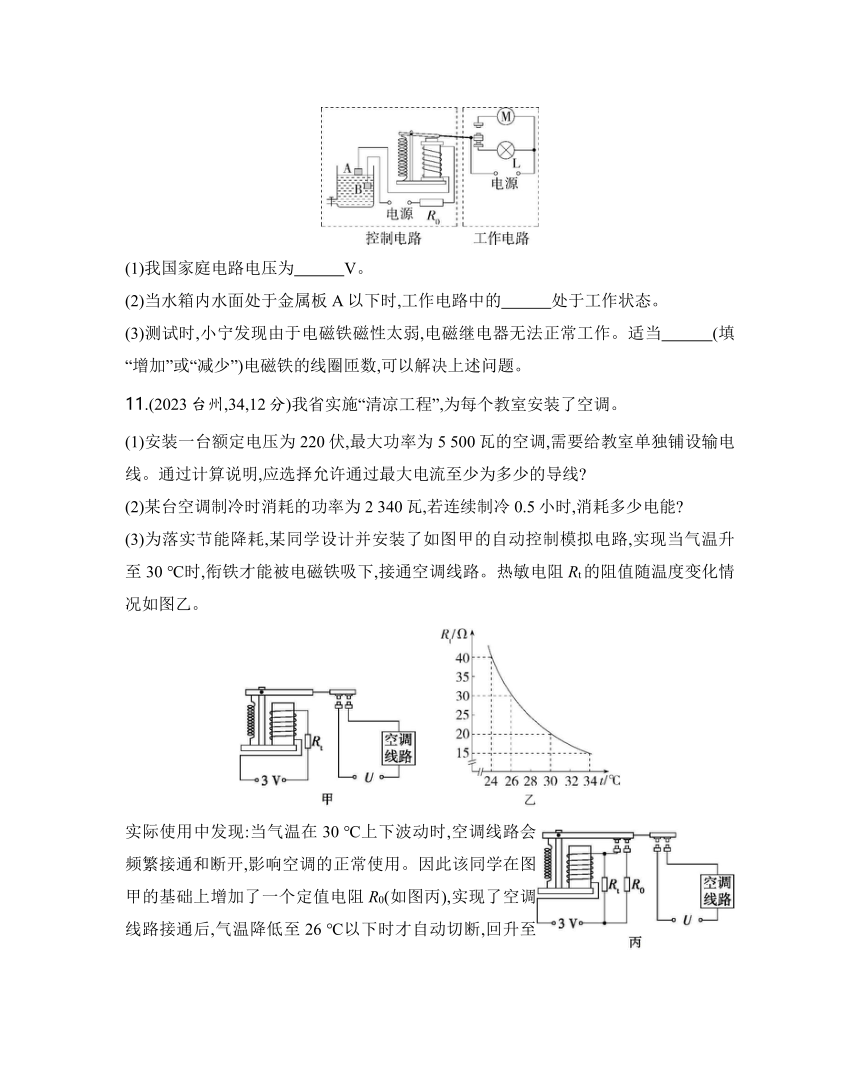

10.(2023宁波,21,6分)如图所示是小宁设计的水位自动控制电路,其中工作电路由指示灯L、电动机M等元件组成,由家庭电路供电;控制电路中,金属板A、B置于水箱中不同位置,水箱中的天然水是导体。
(1)我国家庭电路电压为　　　V。
(2)当水箱内水面处于金属板A以下时,工作电路中的　　　处于工作状态。
(3)测试时,小宁发现由于电磁铁磁性太弱,电磁继电器无法正常工作。适当　　　(填“增加”或“减少”)电磁铁的线圈匝数,可以解决上述问题。
11.(2023台州,34,12分)我省实施“清凉工程”,为每个教室安装了空调。
(1)安装一台额定电压为220伏,最大功率为5 500瓦的空调,需要给教室单独铺设输电线。通过计算说明,应选择允许通过最大电流至少为多少的导线
(2)某台空调制冷时消耗的功率为2 340瓦,若连续制冷0.5小时,消耗多少电能
(3)为落实节能降耗,某同学设计并安装了如图甲的自动控制模拟电路,实现当气温升至30 ℃时,衔铁才能被电磁铁吸下,接通空调线路。热敏电阻Rt的阻值随温度变化情况如图乙。
实际使用中发现:当气温在30 ℃上下波动时,空调线路会频繁接通和断开,影响空调的正常使用。因此该同学在图甲的基础上增加了一个定值电阻R0(如图丙),实现了空调线路接通后,气温降低至26 ℃以下时才自动切断,回升至30 ℃后才重新接通。请计算R0的阻值,并说出“气温从30 ℃降低至26 ℃时,空调线路不断开”的工作原理。(电路改进前后,衔铁刚被吸下时,电磁铁线圈中的电流大小不变;线圈电阻忽略不计)
考点3　家庭电路与安全用电
12.(2022湖州,8,3分)下图是小明家家庭电路的一部分。下列叙述中,错误的是 (　　)
A.开关与灯泡串联
B.灯泡与插座串联
C.当开关S断开时,用测电笔分别测试电路中a、b、c、d四处,能使氖管发光的是d处
D.该插座能将用电器的金属外壳与大地相连
13.(2021台州,5,4分)电给人类的生活带来了极大的方便,然而使用不当时,也会给人们带来危害。下列符合安全用电原则的是 (　　)
A.超负荷使用插座
B.用湿手触摸开关
C.将插头的接地插脚掰弯使用
D.放风筝时远离高压设备
模拟练习
基础练习
一、选择题(每小题3分,共21分)
1.(2023杭州模拟)下列符合安全用电要求的是 (　　)
A.只要是低于电压为36 V的电源,人体都可接触
B.三脚插头较长的那只脚无用,可以去掉
C.用湿布擦台灯前将其插头从插座中拔出
D.发现有人触电时,可直接用手去拉触电者
2.(2022丽水)某油烟机具有排气和照明的功能,这两种功能既可单独、也可同时使用。下列电路符合要求的是 (　　)
3.(2023宁波模拟)以下说法正确的是 (　　)
　
A.图甲中将试电笔笔尖与火线(220 V)接触,手不接触金属帽,氖管也会发光
B.图乙中三孔插座中的“①”与用电器的金属外壳相连
C.图乙中三脚插头中的“①”与火线相连
D.图丙中若某人不小心触碰到火线裸露处,会导致I1>I2
4.(2023温州二模)甲、乙为两个条形磁体的两个磁极,根据如图所示的小磁针静止时的指向和磁感线的分布可知 (　　)
A.甲、乙都是S极　　　　 B.甲、乙都是N极
C.甲、乙是异名磁极　　　　D.磁场由磁感线组成
5.(2023宁波二模)据有关媒体报道,未来在我国航母上,将采用电磁弹射器装置。它的弹射车与舰载机的前轮连接,并处于强磁场中,当弹射车内的导体通入强电流时,立即产生强大的推力,使舰载机快速起飞。电磁弹射器的工作原理是 (　　)
A.电流的磁效应
B.磁体间相互作用
C.电磁感应现象
D.磁场对通电导体的作用
6.(2020杭州)图甲表示家庭电路的一部分,图乙、图丙表示测电笔握笔方法,下列相关说法正确的是 　(　　)
A.电能表是测量电功率的仪器
B.断路器应该安装在Q处而不是P处
C.测电笔在插座接地孔检测时,氖管会发光
D.使用测电笔时,图乙的方法错误而图丙的方法正确
7.(2021杭州)如图所示,闭合电磁铁开关S,条形磁铁静止在水平桌面上。下列判断正确的是 　(　　)
A.条形磁铁受到电磁铁对其向左的作用力
B.条形磁铁受到桌面对其向左的摩擦力
C.将滑动变阻器的滑片向右移动,条形磁铁受到的摩擦力不变
D.若只改变电源的正负极,条形磁铁受到的摩擦力变大
二、非选择题(共15分)
8.(2023衢州一模)一条形磁铁放在水平桌面上,处于静止状态,电磁铁置于条形磁铁附近。
(1)闭合开关S后,电磁铁的左端为　　　极。
(2)当滑片P向a移动时,电磁铁与条形磁铁间的作用力　　　　(选填“增大”或“减小”)。
9.(2023金华模拟)电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当S闭合后,再分别闭合S1、S2、S3(每次只能闭合其中一个)时,分别出现以下三种情况,试判断电路情况(均选填“短路”“断路”或“正常”)。
(1)闭合S1,L0不亮,说明L1支路　　。
(2)闭合S2,L0正常发光,说明L2支路　　。
(3)闭合S3,L0发光呈暗红色,说明L3支路　　。
10.(2023宁波模拟)如图所示,铜质金属框ABCD正下方有一均匀磁场区域(磁感线方向与纸面垂直)。某时刻金属框开始自由下落,下落过程中金属框始终保持竖直状态。请判断金属框BC边进入磁场后,AD边进入磁场前,金属框是否有可能做匀速运动 请分析并阐述理由。(不计空气阻力)
11.(2023台州模拟)如图甲为超载记录器原理图。Rx为压敏电阻,当车辆驶入被监测路段时,其阻值随它受到的压力变化而变化,变化关系如图乙所示。当电压表示数超过5伏时,继电器的衔铁被吸下,工作电路中的照相机就开始工作,抓拍超载车辆。已知控制电路电源电压为10伏,线圈电阻忽略不计,保护电阻R=15欧,求:
(1)电磁继电器中电磁铁上端是　　　　(选填“N”或“S”)极。
(2)若某车的总质量为15吨,过桥时电压表的示数是多少
(3)不被该记录器抓拍的过桥车辆的最大质量是多少 (g取10牛/千克)
提升练习
一、选择题(每小题3分,共21分)
1.(2023杭州模拟)如图是某家庭电路的部分电路,其中甲、乙两个方框中可以安装用电器和开关。对此电路,下列说法正确的是 (　　)
A.甲处安装用电器,乙处安装开关
B.若想再安装一个灯泡应与原来的用电器串联
C.保险丝应选用电阻较大且熔点较低的材料
D.保险丝改装在零线上也能起到同样的作用效果
2.(2023湖州一模)开关是电路的主要元件,既可以确保安全用电,又能方便控制电路。如图设计的部分照明电路图中接错的开关是 (　　)
A.S1　　　　B.S2　　　　C.S3　　　　D.S4
3.(2021湖州)如图是动圈式话筒的部分结构。声波使振膜左右振动,连接在振膜上的线圈也随之一起振动,切割永磁体的磁感线产生电流,此过程中 (　　)
A.利用了电磁感应原理
B.利用了通电导体在磁场中受力的原理
C.利用了电流的磁效应
D.产生了直流电
4.(2021金华)甲、乙为不同条形磁铁的两个磁极,弧线是部分未标方向的磁感线,如图所示。根据图中小磁针静止时的指向判断甲、乙的磁极,下列描述正确的是 (　　)
A.甲、乙都是N极　　　　
B.甲、乙都是S极
C.甲是N极,乙是S极　　　　
D.甲是S极,乙是N极
5.(2023杭州模拟)如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路,L为“220 V 22 W”的照明灯,天暗时自动发光,天亮时自动熄灭。控制电路中,电源由两节干电池串联而成,R1为定值电阻,R2为光敏电阻,其阻值会随着光照强度的变化而变化。下列说法不正确的是 (　　)
A.受控电路中,导线a端应连接照明电路的火线
B.光敏电阻的阻值随光照强度的增大而减小
C.如果提高控制电路电源电压,照明灯白天也可能发光
D.控制电路长时间使用后电压下降,天亮时灯自动熄灭时间变晚
6.(2023杭州模拟)某家庭电路的组成如图所示,下列说法正确的是 (　　)
A.图中的三个插座是串联的
B.控制灯泡的开关要接在火线与灯泡之间,图中所示是正确的接法
C.彩灯接入电路后都不亮,是由于其中的一个小彩灯短路
D.家庭电路中的空气开关突然“跳闸”,一定是因为电路中出现了短路
7.(2023杭州模拟)如图所示,重为G的小铁块在水平方向力F的作用下,
沿条形磁铁的表面从N极向S极以5 m/s的速度做匀速直线运动,此时,条形磁铁相对于地面静止,下列说法正确的是(不考虑小铁块被磁化的情况) (　　)
A.小铁块对磁铁的压力始终不变
B.小铁块的重力和磁铁对小铁块的支持力是一对平衡力
C.地面上的条形磁铁受到地面对它摩擦力的方向为水平向左
D.撤去拉力F后,小铁块慢慢停下来,说明力是维持物体运动的原因
二、非选择题(共14分)
8.(2023温州二模)物理学中用磁感应强度B来描述磁场的强弱,它的国际单位是特斯拉(符号是T),为了探究“电磁铁产生的磁场的强弱与什么因素有关”设计了如图甲所示的电路,R2的阻值为10 Ω,R为磁敏电阻,其阻值随磁感应强度B变化的图像如图乙。
(1)当S1断开,S2闭合时,电压表的示数为3 V,则此时电流表的示数为　　　　A。
(2)再闭合S1,电磁铁的右端为　　　　极;移动滑动变阻器R1的滑片,当电流表示数为0.2 A时,该磁敏电阻所在位置的磁感应强度为　　　　T;将R1的滑片向左移动,电流表示数　　　　(选填“变大”“变小”或“不变”),说明电磁铁的磁性随通过电磁铁的电流的增大而增大。
9.(2023杭州模拟)人工心脏泵可短时间代替心脏工作,如图是该装置的示意图,磁体固定在左侧,线圈AB固定在用软铁制成的活塞柄上(相当于一个电磁铁),活塞筒通过阀门与血管相通,阀门S1只能向外开启,S2只能向内开启,线圈中的电流从A流向B时,电磁铁左端是　　　　极,活塞向　　　　运动,血液会　　　　(选填“流入”或“流出”)活塞筒。该装置工作时,是通过改变　　　　　　　　来改变活塞的运动方向的。
10.(2023杭州一模)如图是一个检测天然气泄漏的电路,R1为气敏电阻,其阻值随气体浓度的增大而减小。当天然气浓度高于某一设定值时,连接在　　　　(选填“AB”或“CD”)两端的电铃发声报警。为使该检测电路在天然气浓度更低时报警,可将控制电路中R2的滑片向　　　　(选填“上”或“下”)移。
11.(2023金华模拟)体感平衡车是一种时尚代步工具,采用站立式驾驶方式,可通过操控杆控制车体运行。如图为平衡车的转向指示灯电路,电路中电源电压恒为U,L1、L2为指示灯,R0为定值电阻,当单刀双掷开关S与“1”接通后,指示灯L1会亮暗交替闪烁。请你根据所学知识解释“当开关S与‘1’接通后,指示灯L1会亮暗交替闪烁”的原因。
专题十　电与磁
真题练习
1.B　
2.B
3.B　
4.A　
5.A
6.B
7.答案　(1)小磁针发生偏转　(2)磁性　
8.答案　(1)1.5　(2)电磁铁的磁性强弱是否与线圈匝数、电流大小有关。
(3)转换法
(4)
实验次数 线圈匝数 电池节数 吸引大头针数量
1
2
3
4
5
9.答案　(1)AB或AD　(2)AC
10.答案　(1)220　(2)电动机M　(3)增加　
11.答案　(1)I===25安
(2)W=Pt=2.340千瓦×0.5小时=1.17千瓦时
(3)根据图乙可知,当温度为30 ℃时,Rt=20欧。根据图甲可知衔铁刚被吸下时线圈的电流
I1===0.15安
当温度降为26 ℃时,Rt'=30欧
此时流过Rt的电流I2===0.1安
R0===60欧
工作原理:气温升至30 ℃时,衔铁被吸下,Rt和R0并联工作。气温从30 ℃下降到26 ℃,由于R0的作用,线圈的电流一直大于等于0.15安,衔铁一直被吸引,空调线路不断开。
12.B
13.D
模拟练习
基础练习
1.C　
2.C　
3.D　
4.B　
5.D
6.D
7.A
8.答案　(1)N　(2)增大
9.答案　(1)断路　(2)短路　(3)正常
10.答案　有可能;当BC边进入磁场,因切割磁感线,产生感应电流,而通电导体在磁场中又会受力的作用,若此力与重力平衡,则金属框做匀速直线运动。
11.答案　(1)S　(2)3.75 V　(3)30 t
提升练习
1.C　
2.D　
3.A　
4.B　
5.C
6.B
7.C
8.答案　(1)0.3　(2)N　0.4　变小
9.答案　S　左　流入　线圈中的电流方向
10.答案　CD　上
11.答案　当单刀双掷开关S与“1”接通时,电磁铁中有电流通过,指示灯L1发光较暗。接着,衔铁被吸下,触点A与B接通,电磁铁和电阻R0被短路,指示灯L1发光较亮。此时,由于电磁铁中没有电流通过,衔铁被弹簧拉上去,触点A与B分离,电磁铁中又有电流通过,随后电磁铁又将衔铁吸下,如此循环,指示灯L1会亮暗交替闪烁。
