第二章 服装结构制图基础
教学重点：制图工具种类、特点及用途
教学难点：制图工具用途
制图工具 制图图线与符号 制图一般规定 制图方法

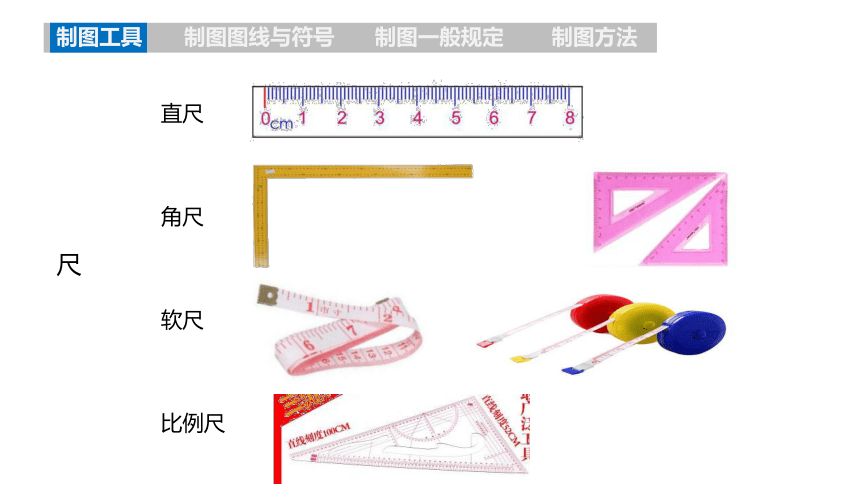

尺
直尺
角尺
软尺
比例尺

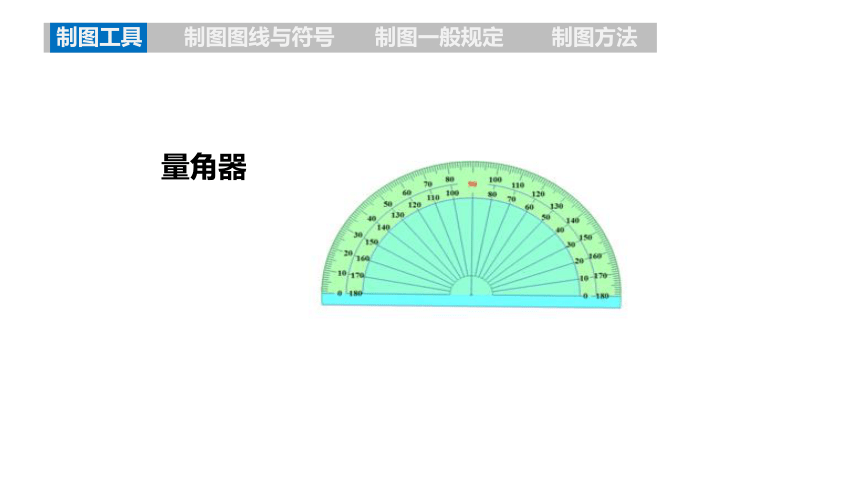

量角器
制图工具 制图图线与符号 制图一般规定 制图方法

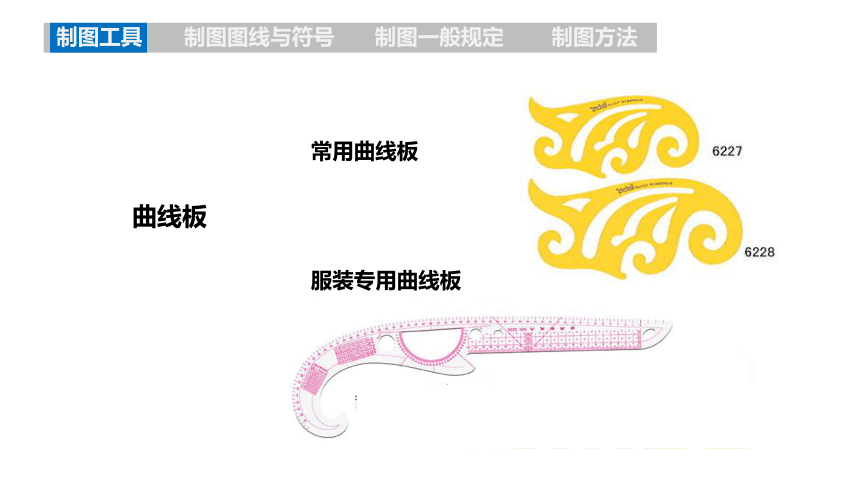

曲线板
常用曲线板
服装专用曲线板
制图工具 制图图线与符号 制图一般规定 制图方法
绘图铅笔与橡皮
制图工具 制图图线与符号 制图一般规定 制图方法
笔芯软硬之分：B-6B，逐渐转软，铅色浓黑
HB中性
H-6H，逐渐转硬，铅色浅淡
教学重点：制图图线、符号及常用术语
教学难点：制图图线、符号及常用术语的运用
做几个手势，让学生猜一猜
制图工具 制图图线与符号 制图一般规定 制图方法
制图图线与符号表达的意义

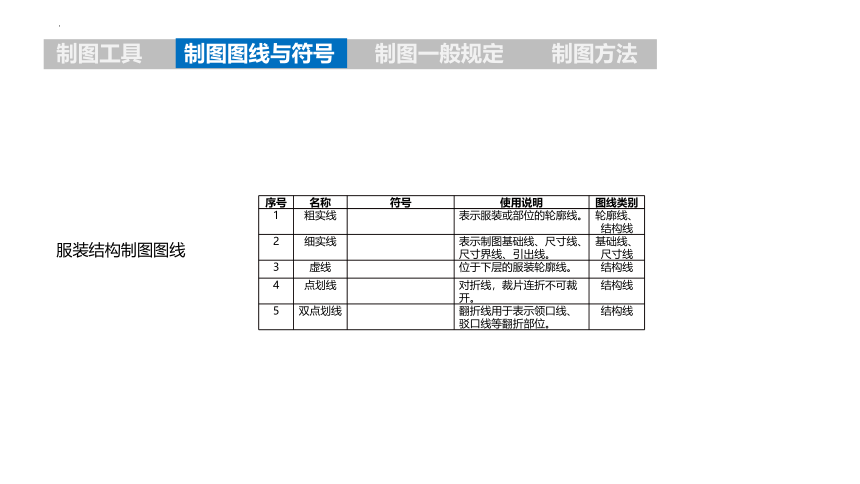

服装结构制图图线
制图工具 制图图线与符号 制图一般规定 制图方法
序号 名称 符号 使用说明 图线类别
1 粗实线 表示服装或部位的轮廓线。 轮廓线、结构线
2 细实线 表示制图基础线、尺寸线、尺寸界线、引出线。 基础线、尺寸线
3 虚线 位于下层的服装轮廓线。 结构线
4 点划线 对折线，裁片连折不可裁开。 结构线
5 双点划线 翻折线用于表示领口线、驳口线等翻折部位。 结构线
服装结构制图符号
制图工具 制图图线与符号 制图一般规定 制图方法
序号 名称 符号形式 符号含义
1 等分 表示某部位线段被分为若干均等距离。
2 等长 表示两线段长度相等。
3 等量 表示相邻裁片的尺寸大小相同。
4 省道 表示裁片需缝省道形状。
5 裥位 表示该部位有规则折叠
6 缩缝号 表示收缩缝制“吃进”的符号。
7 直角 表示两线互相垂直。
8 连接 表示两部位在裁片中相连。
9 经向 表示服装材料的纱向选择，经向标记。
10 重叠 表示相关裁片交叉重叠部位的标记。
11 倒顺 顺毛或图案的正立方向。
12 阴裥 表示裥量在内的折裥。
13 明裥 表示裥量在外的折裥。
14 间距尺寸 表示某部位线段起始点距离的标记。
15 眼位 表示服装扣眼位置的标记。
16 扣位 表示服装定纽扣的位置标记。
服装结构制图代号
制图工具 制图图线与符号 制图一般规定 制图方法
序号 部位名称 对应英文 代号 序号 部位名称 对应英文 代号
1 胸围 Bust girth B 12 胸高点 Bust point BP
2 腰围 Waist girth W 13 颈肩点 Neck point NP
3 臀围 Hip girth H 14 前颈点 Front neck point FNP
4 领围 Neck girth NL 15 后颈点 Back neck point BNP
5 胸围线 Bust Line BL 16 侧颈点 Sideneck point SNP
6 腰围线 Waist Line WL 17 背长 Back length BAL
7 臀围线 Hip Line HL 18 长度 Length L
8 领围线 Neck Line NL 19 袖长 Sleeve length SL
9 肘围线 Elbow Line EL 20 袖口宽 Cuff length CW
10 膝围线 Knee Line KL 21 袖笼周长 Arm hole AH
11 肩宽 Shoulder S 22 肩点 Shoulder point SP
服装结构
制图术语
制图工具 制图图线与符号 制图一般规定 制图方法
净样：服装实际规格，不包括缝份、贴边等 净：空
毛样：服装裁剪规格，包括缝份、贴边等。 毛：粗糙
画顺：光滑圆顺地连接直线与弧线、弧线与弧线
劈势：直线的偏进，如上衣门里襟上端的偏进量 劈：分开，分裂
翘势：水平线的上翘，如裤子后翘 翘：抬起
困势：直线的偏出，如裤子侧缝困势指后裤片在侧缝线上端处的偏出量 困：控制
凹势：袖窿门、裤前后窿门凹进的程度 凹：低于周围
门襟：衣片的锁眼边 门：器物可以开关的部分 襟：上衣的胸前部分
里襟：衣片的钉钮边 里：里面、内部
叠门：门襟和里襟相叠合的部分
挂面：上衣门里襟反面的贴边
过肩：也称复势、育克。一般常用在男女上衣肩部的双层或单层布料
驳头：挂面第一粒纽扣上段向外翻出不包括领的部分
省：又称省缝，根据人体曲线形态所需缝合的部分
裥:根据人体曲线形态所需，有规则折叠或收拢的部分
克夫：又称袖头，缝接于衣袖下端，一般为长方形袖头
分割：根据人体曲线形态或款式要求在上衣片或裤片上增加的结构缝
教学重点：制图的一般规定
教学难点：制图尺寸标注
制图工具 制图图线与符号 制图一般规定 制图方法
制图比例
等比
缩比
倍比
字体：汉字、数字、字母等字体端正、笔画清楚、排列整齐、间隔均匀
制图工具 制图图线与符号 制图一般规定 制图方法
画法：尺寸线用细实线绘制，两端箭头指到尺寸界线。
标明竖距离尺寸时，尺寸数字标在尺寸线的中间，如果竖距离位置小，将轮廓
线的两端延长，在上下箭头的延长线上标注尺寸数字。
标明横距离尺寸时，尺寸数字一般在尺寸线上方中间，如横距离位置小，需用
细实线引出，使之形成一个三角形，尺寸数字标在三角形的附近。
标明斜距离尺寸时，需用细实线引出，使之形成一个三角形，尺寸数字标在三
角形的附近。
尺寸数字不可被任何图线通过，无法避免，避免将图线断开并用弧线表示，尺寸
数字标在弧线断开处。
尺寸标注
基本规则：服装各部位和零部件的实际大小以图上所标注的尺寸数值为准。
图纸布局
制图工具 制图图线与符号 制图一般规定 制图方法
服装款式图
标题栏
B
L
C
注：B为图纸宽 L为图纸长 C为图纸边框 a为图纸装订边
a
长度计量单位
制图工具 制图图线与符号 制图一般规定 制图方法
种类：公制
市制
英制
换算关系：1米=3尺=39.37英寸
1分米=3寸=3.93英寸
1厘米=3分=0.39英寸
绘图铅笔与橡皮
制图工具 制图图线与符号 制图一般规定 制图方法
教学重点：制图构成方法、制图顺序
教学难点：各个制图方法的优点、制图顺序
构成方法
制图工具 制图图线与符号 制图一般规定 制图方法
原型法
基型法
比例分
配法
制图工具 制图图线与符号 制图一般规定 制图方法
具体方法
几何制图
公式计算
转移与折叠
制图工具 制图图线与符号 制图一般规定 制图方法
服装结构制图顺序
线条绘画顺序
部件制图顺序
先定长度、后定围度
先横后竖
定点画弧
定位
先大片，后小片再零部件
面料：前片、后片、大袖、小袖、衣领或帽子、零部件等
衬料：大身衬、垫衬、领衬、袖口衬、袋口衬等
里料：前里、后里、大袖里、小袖里、零部件
其他辅料：面袋布、里袋布、垫肩布
上、下装：先上装后下装
绘图铅笔与橡皮
