服装结构制图（第6版）
高等教育出版社

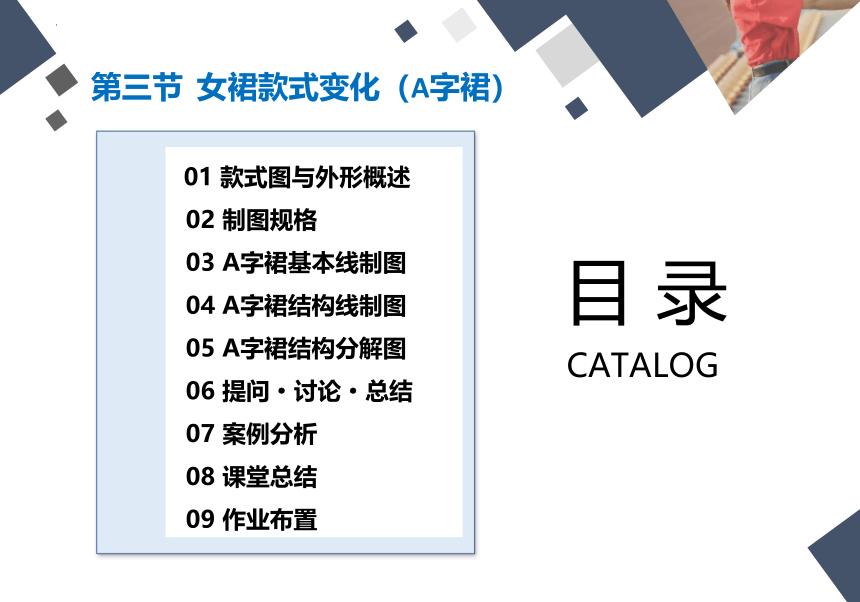

目 录
CATALOG
第三节 女裙款式变化（A字裙）
01 款式图与外形概述
02 制图规格
03 A字裙基本线制图
04 A字裙结构线制图
05 A字裙结构分解图
06 提问·讨论·总结
07 案例分析
08 课堂总结
09 作业布置
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）

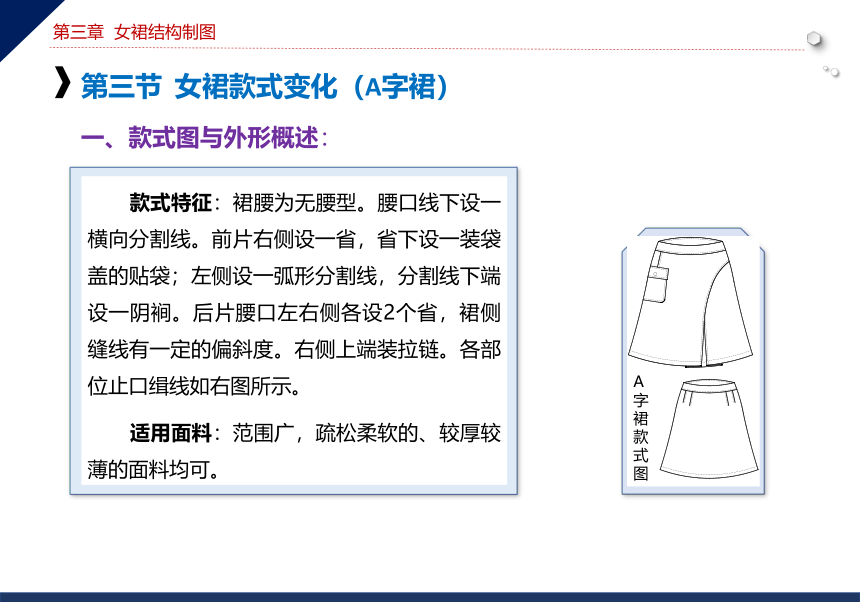

款式特征：裙腰为无腰型。腰口线下设一横向分割线。前片右侧设一省，省下设一装袋盖的贴袋；左侧设一弧形分割线，分割线下端设一阴裥。后片腰口左右侧各设2个省，裙侧缝线有一定的偏斜度。右侧上端装拉链。各部位止口缉线如右图所示。
适用面料：范围广，疏松柔软的、较厚较薄的面料均可。
一、款式图与外形概述：
A字裙款式图
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）

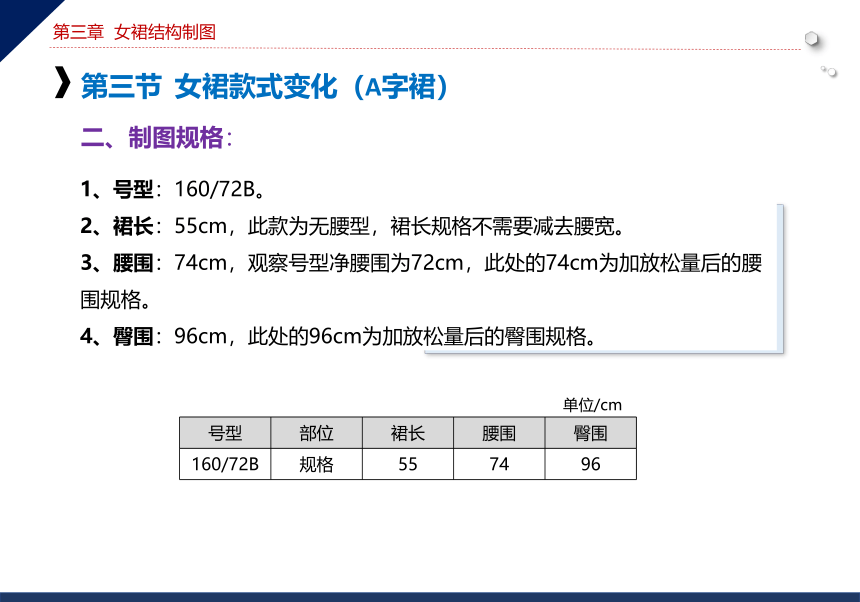

二、制图规格：
1、号型：160/72B。
2、裙长：55cm，此款为无腰型，裙长规格不需要减去腰宽。
3、腰围：74cm，观察号型净腰围为72cm，此处的74cm为加放松量后的腰围规格。
4、臀围：96cm，此处的96cm为加放松量后的臀围规格。
号型 部位 裙长 腰围 臀围
160/72B 规格 55 74 96
单位/cm
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）

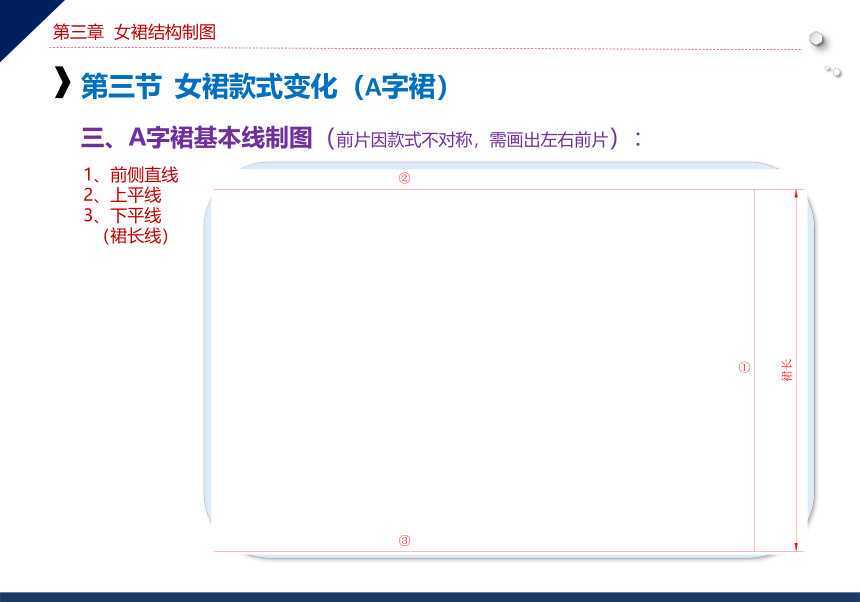

三、A字裙基本线制图（前片因款式不对称，需画出左右前片）：
1、前侧直线
2、上平线
3、下平线
（裙长线）
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
三、A字裙基本线制图：
1、前侧直线
2、上平线
3、下平线
（裙长线）
4、臀高线
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）

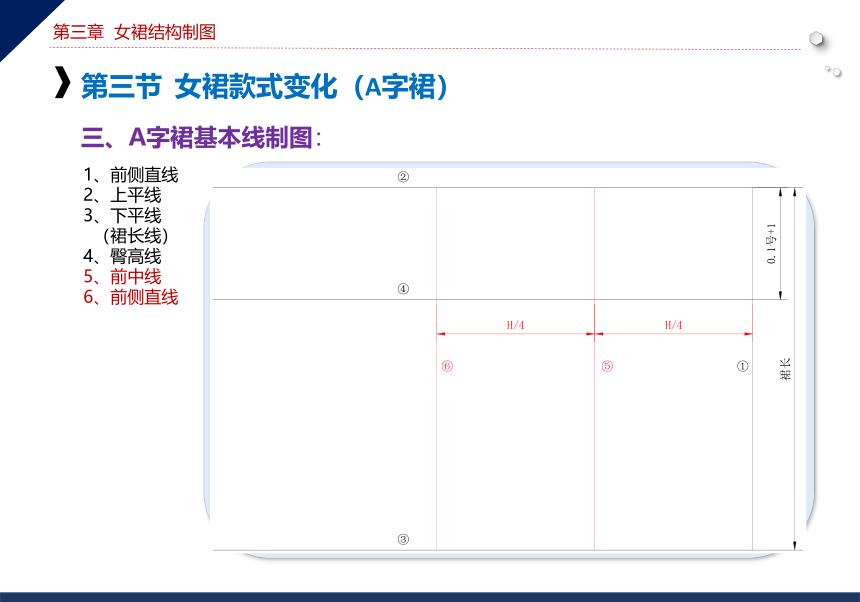

三、A字裙基本线制图：
1、前侧直线
2、上平线
3、下平线
（裙长线）
4、臀高线
5、前中线
6、前侧直线
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）

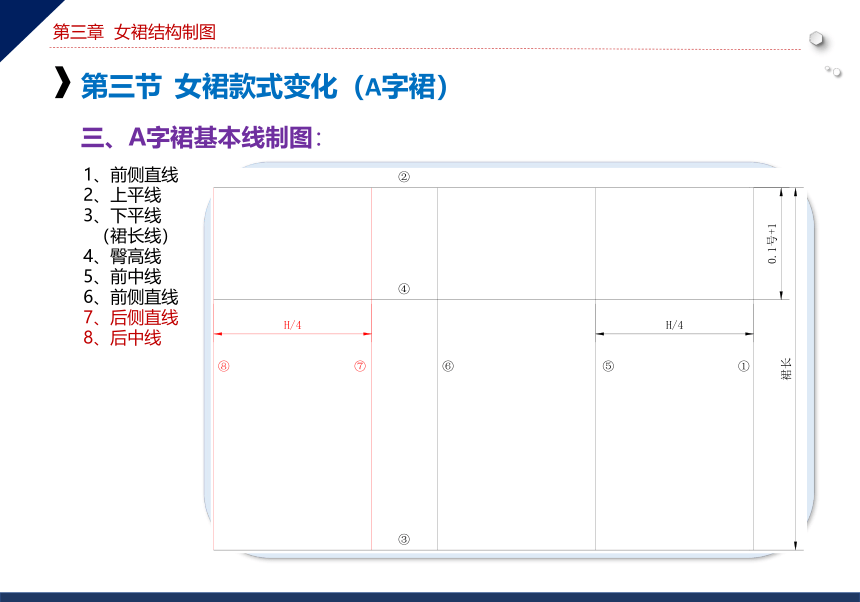

三、A字裙基本线制图：
1、前侧直线
2、上平线
3、下平线
（裙长线）
4、臀高线
5、前中线
6、前侧直线
7、后侧直线
8、后中线
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）

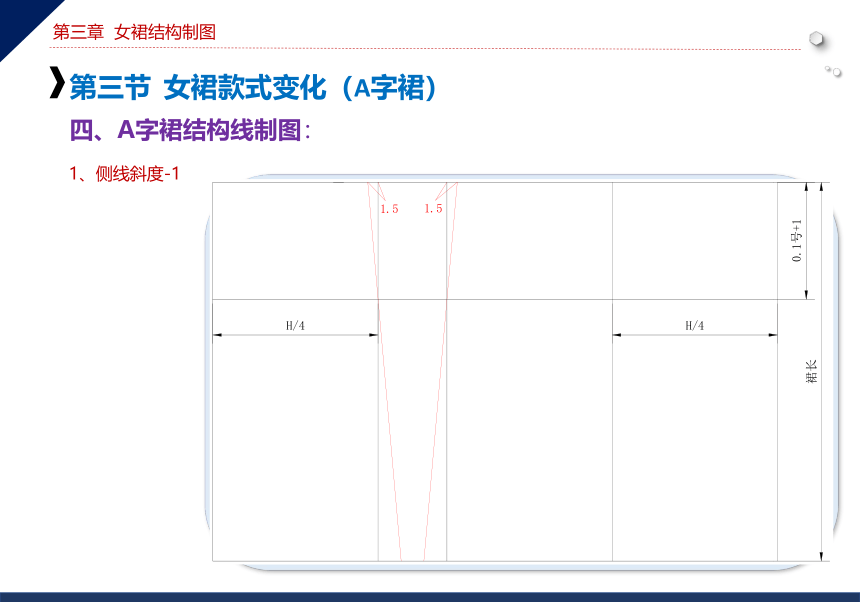

四、A字裙结构线制图：
1、侧线斜度-1
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）

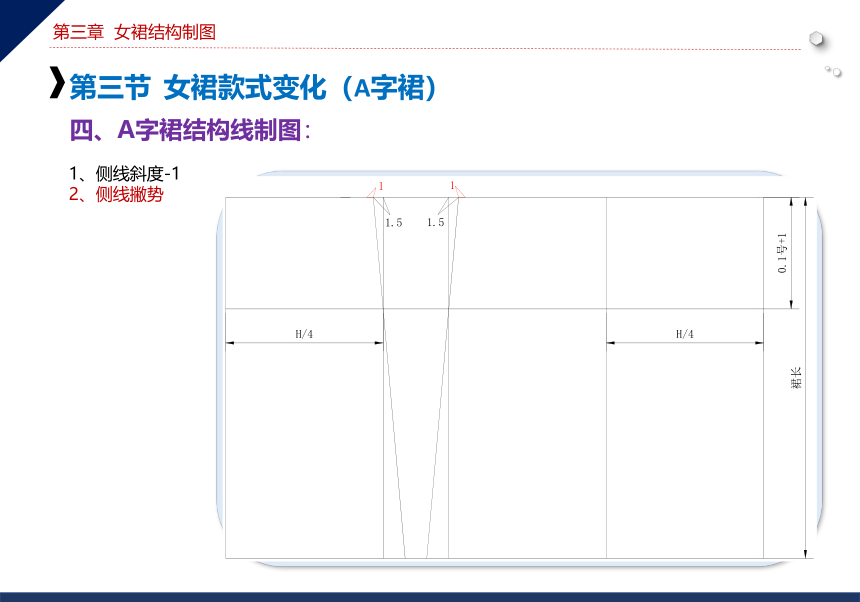

四、A字裙结构线制图：
1、侧线斜度-1
2、侧线撇势
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）

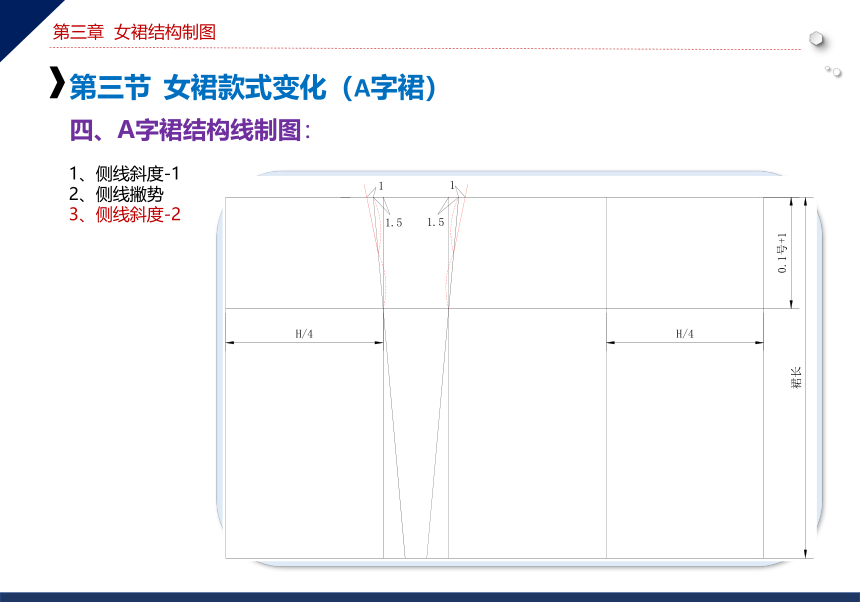

四、A字裙结构线制图：
1、侧线斜度-1
2、侧线撇势
3、侧线斜度-2
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
四、A字裙结构线制图：
1、侧线斜度-1
2、侧线撇势
3、侧线斜度-2
4、底边线
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
四、A字裙结构线制图：
1、侧线斜度-1
2、侧线撇势
3、侧线斜度-2
4、底边线
5、侧线长度定位
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
四、A字裙结构线制图：
1、侧线斜度-1
2、侧线撇势
3、侧线斜度-2
4、底边线
5、侧线长度定位
6、腰口线定位
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
四、A字裙结构线制图：
1、侧线斜度-1
2、侧线撇势
3、侧线斜度-2
4、底边线
5、侧线长度定位
6、腰口线定位
7、腰口弧线
8、侧缝弧线
9、底边弧线
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
四、A字裙结构线制图：
1、侧线斜度-1
2、侧线撇势
3、侧线斜度-2
4、底边线
5、侧线长度定位
6、腰口线定位
7、腰口弧线
8、侧缝弧线
9、底边弧线
10、前袋口定位
11、前腰省定位
12、后腰省定位
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
四、A字裙结构线制图：
1、侧线斜度-1
2、侧线撇势
3、侧线斜度-2
4、底边线
5、侧线长度定位
6、腰口线定位
7、腰口弧线
8、侧缝弧线
9、底边弧线
10、前袋口定位
11、前腰省定位
12、后腰省定位
13、腰省大确定
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
四、A字裙结构线制图：
1、侧线斜度-1
2、侧线撇势
3、侧线斜度-2
4、底边线
5、侧线长度定位
6、腰口线定位
7、腰口弧线
8、侧缝弧线
9、底边弧线
10、前袋口定位
11、前腰省定位
12、后腰省定位
13、腰省大确定
14、翻转左前片
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
四、A字裙结构线制图：
1、侧线斜度-1
2、侧线撇势
3、侧线斜度-2
4、底边线
5、侧线长度定位
6、腰口线定位
7、腰口弧线
8、侧缝弧线
9、底边弧线
10、前袋口定位
11、前腰省定位
12、后腰省定位
13、腰省大确定
14、翻转左前片
15、腰分割线
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
四、A字裙结构线制图：
1、侧线斜度-1
2、侧线撇势
3、侧线斜度-2
4、底边线
5、侧线长度定位
6、腰口线定位
7、腰口弧线
8、侧缝弧线
9、底边弧线
10、前袋口定位
11、前腰省定位
12、后腰省定位
13、腰省大确定
14、翻转左前片
15、腰分割线
16、结构线绘制
17、前袋定位
18、腰省闭合位置
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
四、A字裙结构线制图：
1、侧线斜度-1
2、侧线撇势
3、侧线斜度-2
4、底边线
5、侧线长度定位
6、腰口线定位
7、腰口弧线
8、侧缝弧线
9、底边弧线
10、前袋口定位
11、前腰省定位
12、后腰省定位
13、腰省大确定
14、翻转左前片
15、腰分割线
16、结构线绘制
17、前袋定位
18、腰省闭合位置
19、前袋结构线绘制
20、前分割线绘制
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
五、A字裙结构分解图：
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
六、提问·讨论·总结：
1、选择题：
1）A字裙的裙腰口需要设置腰省吗？
A、不需要； B、需要； C、都可以。
2）A字裙的侧缝斜度有范围吗？
A、有； B、没有； C、可以有，也可以没有。
3）就侧缝线形态的角度看，A字裙的侧缝线是：
A、偏直； B、内斜； C、外斜； D、略外斜。
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
六、提问·讨论·总结：
2、问题：
1）简述直裙与A字裙的区别。
2）简述A字裙侧缝斜度的控制范围。
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
六、提问·讨论·总结：
3、问题总结：
1）简述直裙与A字裙裙型的区别。
答：主要区别是侧缝线的形态不同。直裙的侧缝线偏直或略内斜；A字裙的侧缝线则略内斜。
侧缝线的斜度是判定裙装造型的一个非常重要的依据。
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
六、提问·讨论·总结：
3、问题总结：
2）简述A字裙侧缝斜度控制范围。
答：A字裙侧缝具有一定的偏斜度，其偏斜度应大于直裙而小于斜裙。A字裙属合体型裙，在控制臀围的前提下，为了满足人体穿着的要求，需要利用腰口省来进行调节，所以A字裙的侧缝斜度要在控制范围内进行。
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
七、案例分析：
1、案例：A字裙因臀腰围差变化引起的侧缝线斜度相应变化的解析。
由上表可以看出，例1与例2的号型由A体型变化为B体型，腰围规格的变化值为4cm。例1的臀腰围差为96-70=26cm；例2的臀腰围差为96-74=22cm。
2、思考：从以上的案例分析，A字裙侧缝线斜度是在一定范围内变化的，那么
当臀腰差变化时，两者的侧缝线斜度大小会产生怎样的变化呢？
序号 号型 部位 裙长 腰围 臀围
例1 160/68A 规格1 55 70 96
例2 160/72B 规格2 55 74 96
规格变化值 0 4 0
单位/cm
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
七、案例分析：
3、分析总结：由此通过以上案例计算例1和例2的侧缝斜度，就可以知道两者的变化情况了。
由例1的制图规格得到的变化范围=4.5cm；例2的制图规格得到的变化范围是3.5cm。
结果是当臀腰围差不同、省量相同时，例1的侧缝斜度大于例2的侧缝斜度。
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
八、课堂总结：
1、课程内容及课后复习要求归纳总结：
1）熟记A字裙作图步骤的相关内容；
2）理解A字裙结构设计的基本原理；
3）熟练绘制A字裙的结构图。
2、重难点总结：
1）理解直裙与A字裙裙型的区别；
2）学会A字裙侧缝斜度的处理方法。
第三章 女裙结构制图
第三节 女裙款式变化（A字裙）
九、作业布置：
1、熟练绘制A字裙1:1和1:5结构图。
2、按照所学的A字裙制图方法，制作以下给出的拓展作业。
感 谢 聆 听
