旗袍结构制图
——领与袖的结构制图
回顾温习
领与袖结构制图
导入新课
点评总结
01
03
02
04

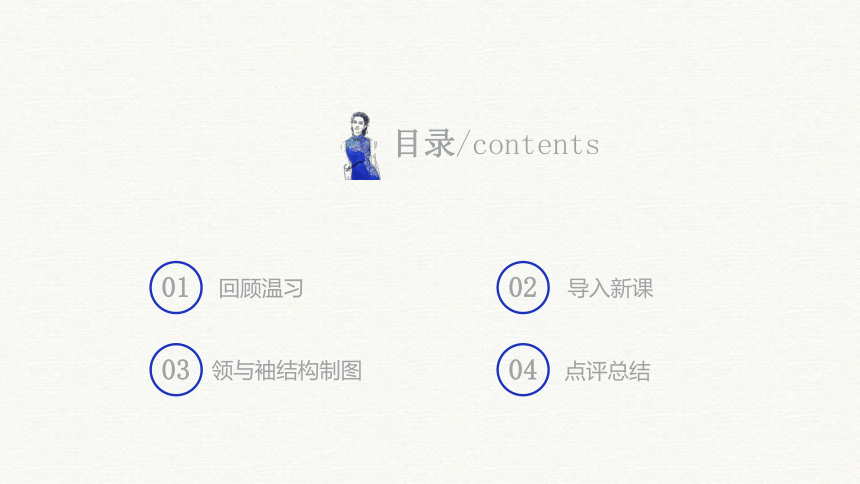

目录/contents
温习回顾
01

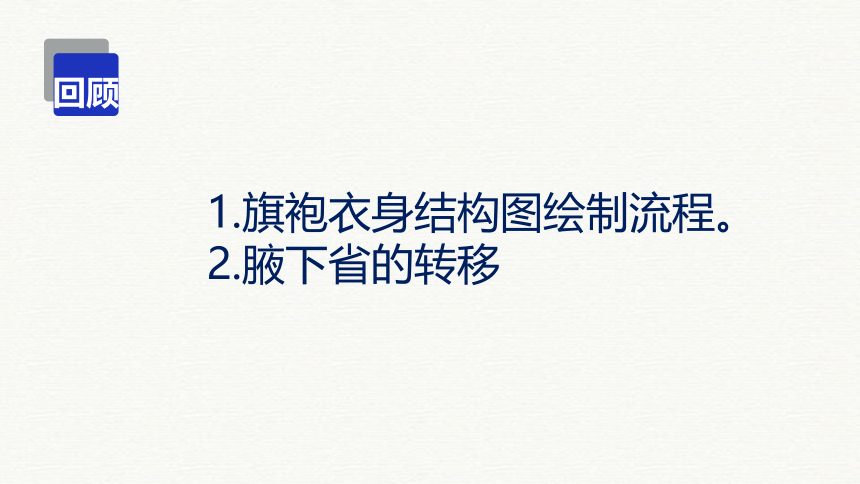

1.旗袍衣身结构图绘制流程。
2.腋下省的转移
回顾
导入新课
02
我们曾经学过哪些袖子结构？
领与袖结构制图
03
制图规格
单位：cm
制图规格
号型 衣长 胸围（上腰） 腰围（中腰） 领围 臀围 前腰节长 袖长
160/84A 108 90 72 34 96 39 20
1、领子框架图。领子长按照1/2的领围来计算，即为36/2=18㎝，宽度为领高3.5㎝。画出一个长方形框架，然后把长度进行三等份2、领下口线。确定起翘点1.5㎝3、绘制立领的领上口线，难点是领角圆弧度。
3.5
立领×2
18
1.5
立领结构
32/2
1.前袖侧直线，首先画出基础直线20㎝。2.上平线，垂直于前袖侧缝直线。3.下平线（袖长线），平行于上平线。
4.后袖侧直线（袖肥宽）取32㎝/2=16㎝宽做前袖侧直线的平行线。5.袖斜线。取AH/2,即袖窿弧线总长除以2-0.3作为袖斜线的长度。6.袖山高线。以袖斜线与后袖侧直线的交点为一端量至上平线，两边等距作上平线的平行线。
袖子结构
7. 袖中线。取袖肥宽的1/2前移0.5㎝，作前袖侧直线的平行线。8.前袖直线，取袖肥宽的1/2-0.3㎝，作前袖侧直线的平行线。9.后袖直线，取袖肥宽的1/2+0.3㎝，作前袖侧直线的平行线。
0.5
32/2
袖子结构
10.袖山弧线，在袖山斜线与前袖侧直线交点左袖山弧线转折点，在袖山斜线与后袖侧直线交点向下落2㎝作袖山弧线转折点，按图做等分线取点画顺袖山弧线。
0.5
32/2
袖子结构
11.袖侧缝线，袖口线往内收2厘米，连接袖肥两端点。延长1㎝，便于侧缝端点是直角。
0.5
32/2
2
2
袖子结构
袖子×
2
20
0.5
32/2
标注数据、纱向、名称和片数
标注
布置任务
1.完成1:1旗袍领与袖结构图。
2.绘制后进行自评、互评。
标准评价
1.线条流畅2.数据准确3.结构方正
4.标注完整
点评总结
04
点评总结
1.旗袍领与袖结构绘制流程。
2.旗袍立领的起翘量的标准。
3.袖子结构组成。
谢谢
聆听
