第三章 针织裙装结构原理与制图

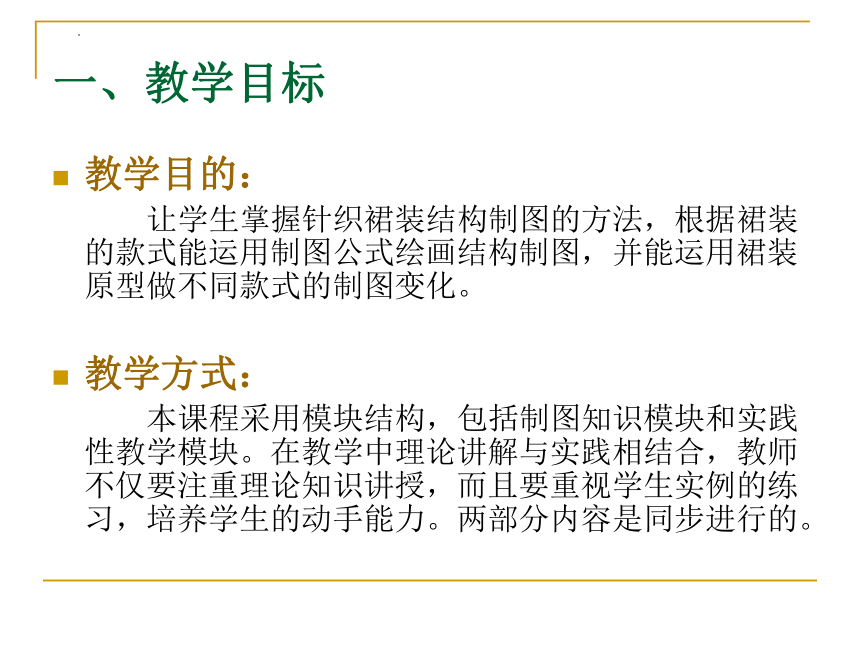

一、教学目标
教学目的：
让学生掌握针织裙装结构制图的方法，根据裙装的款式能运用制图公式绘画结构制图，并能运用裙装原型做不同款式的制图变化。
教学方式：
本课程采用模块结构，包括制图知识模块和实践性教学模块。在教学中理论讲解与实践相结合，教师不仅要注重理论知识讲授，而且要重视学生实例的练习，培养学生的动手能力。两部分内容是同步进行的。

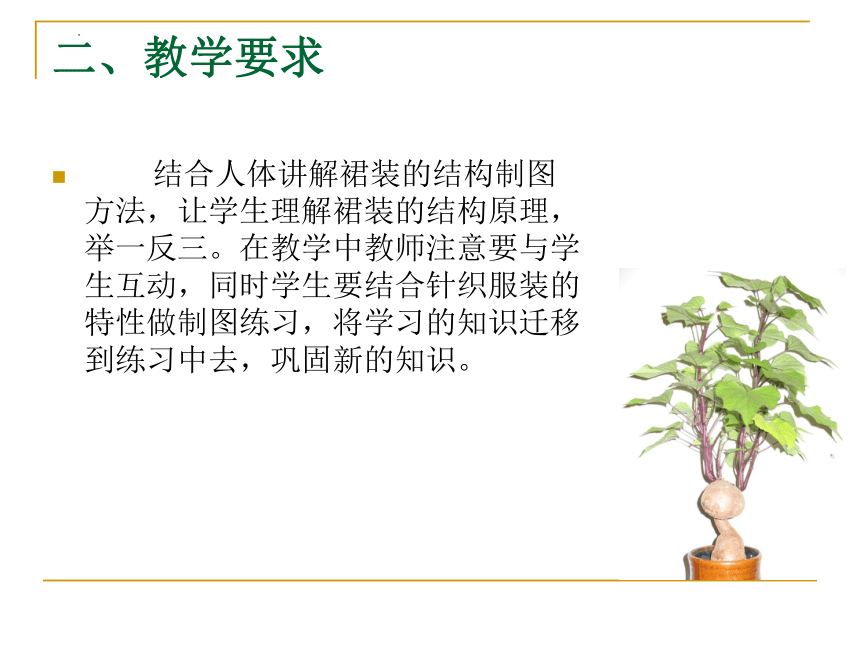

二、教学要求
结合人体讲解裙装的结构制图方法，让学生理解裙装的结构原理，举一反三。在教学中教师注意要与学生互动，同时学生要结合针织服装的特性做制图练习，将学习的知识迁移到练习中去，巩固新的知识。

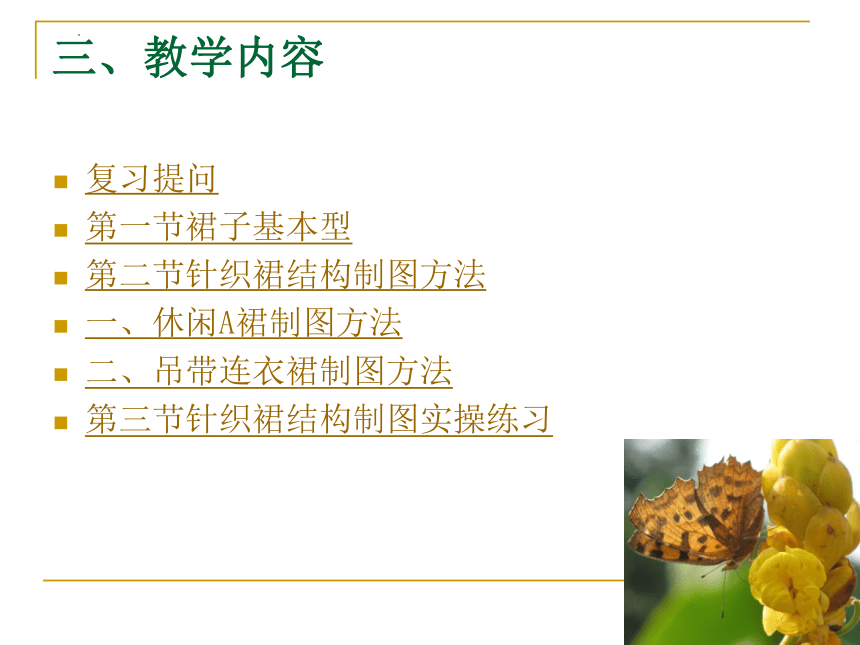

三、教学内容
复习提问
第一节裙子基本型
第二节针织裙结构制图方法
一、休闲A裙制图方法
二、吊带连衣裙制图方法
第三节针织裙结构制图实操练习

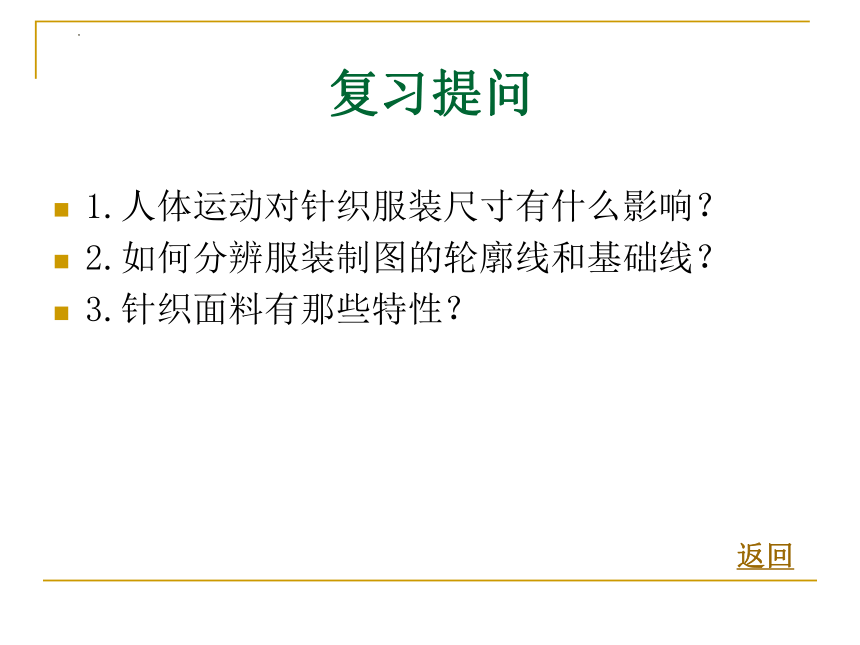

复习提问
1.人体运动对针织服装尺寸有什么影响？
2.如何分辨服装制图的轮廓线和基础线？
3.针织面料有那些特性？
返回

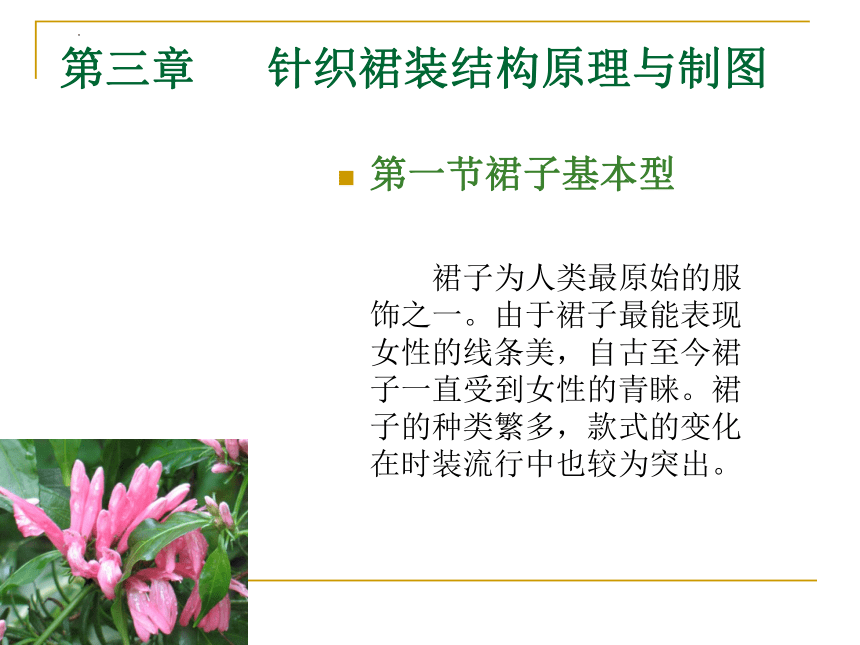

第三章 针织裙装结构原理与制图
第一节裙子基本型
裙子为人类最原始的服饰之一。由于裙子最能表现女性的线条美，自古至今裙子一直受到女性的青睐。裙子的种类繁多，款式的变化在时装流行中也较为突出。
部位 尺寸
腰围（半围） W’ 33cm
臀围（半围） H’ 44cm
腰长 18cm
裙长 60cm

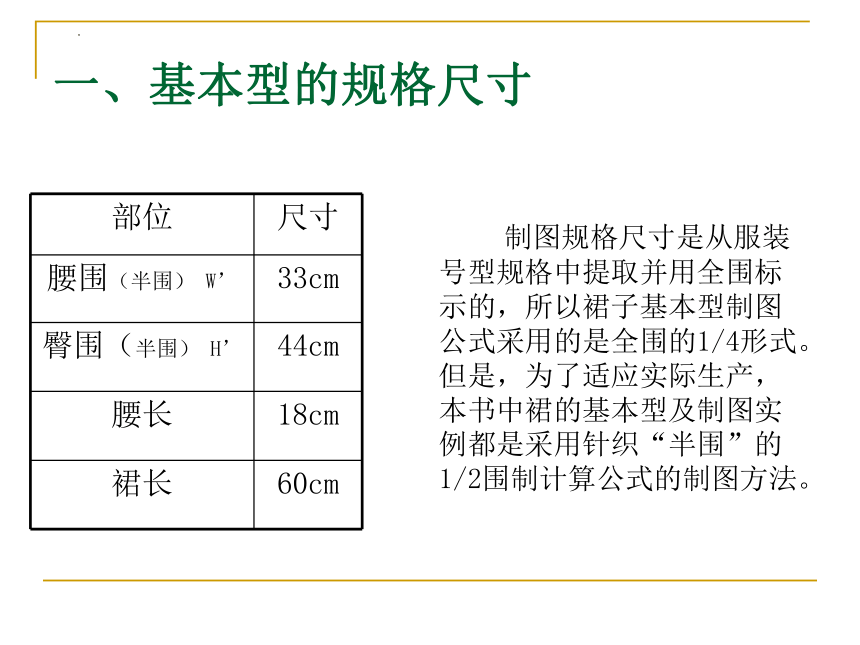

一、基本型的规格尺寸
制图规格尺寸是从服装号型规格中提取并用全围标示的，所以裙子基本型制图公式采用的是全围的1/4形式。但是，为了适应实际生产，本书中裙的基本型及制图实例都是采用针织“半围”的1/2围制计算公式的制图方法。

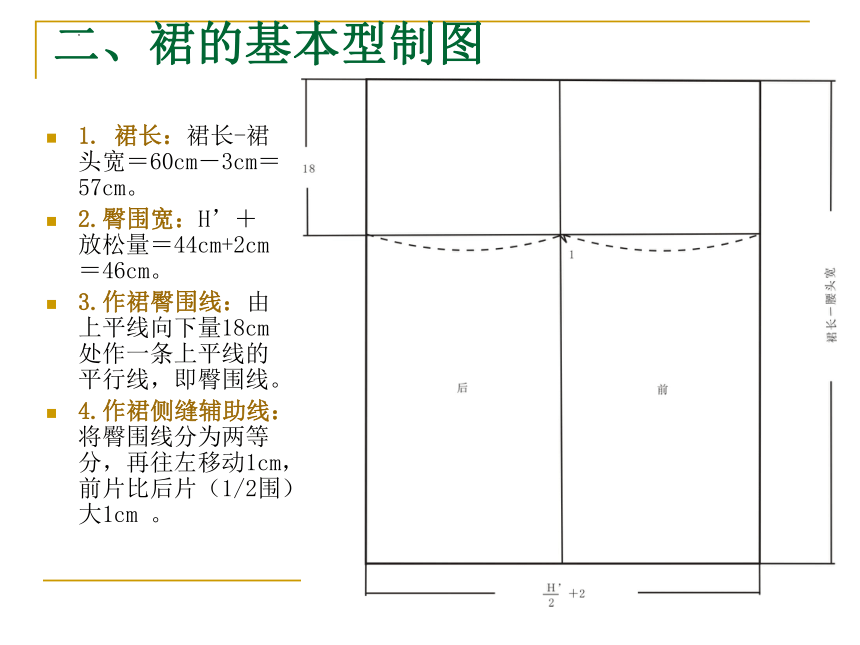

二、裙的基本型制图
1. 裙长：裙长-裙头宽＝60cm－3cm＝57cm。
2.臀围宽：H’＋ 放松量＝44cm+2cm＝46cm。
3.作裙臀围线：由上平线向下量18cm处作一条上平线的平行线，即臀围线。
4.作裙侧缝辅助线：将臀围线分为两等分，再往左移动1cm，前片比后片（1/2围）大1cm 。

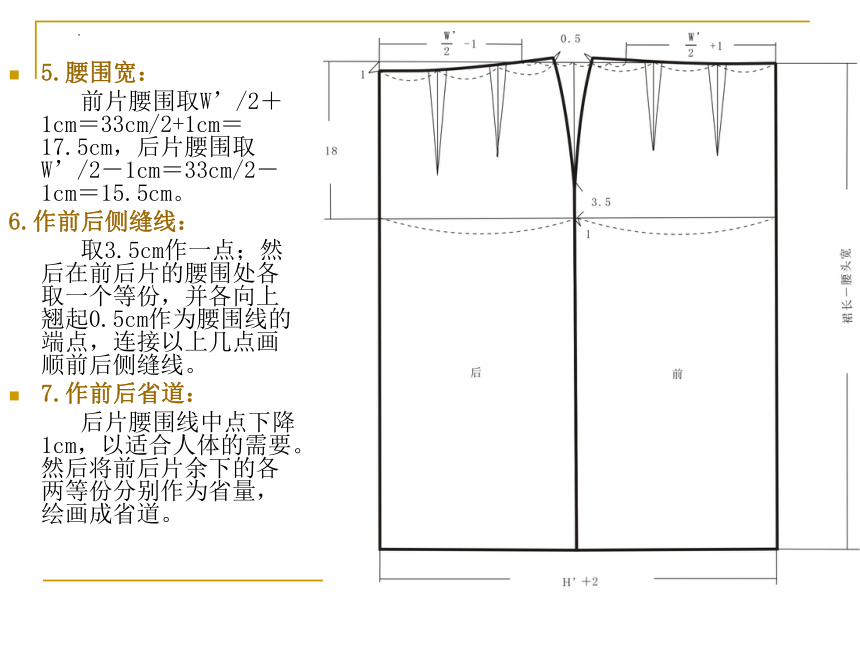

5.腰围宽：
前片腰围取W’/2＋1cm＝33cm/2+1cm＝17.5cm，后片腰围取W’/2－1cm＝33cm/2－1cm＝15.5cm。
6.作前后侧缝线：
取3.5cm作一点；然后在前后片的腰围处各取一个等份，并各向上翘起0.5cm作为腰围线的端点，连接以上几点画顺前后侧缝线。
7.作前后省道：
后片腰围线中点下降1cm，以适合人体的需要。然后将前后片余下的各两等份分别作为省量，绘画成省道。

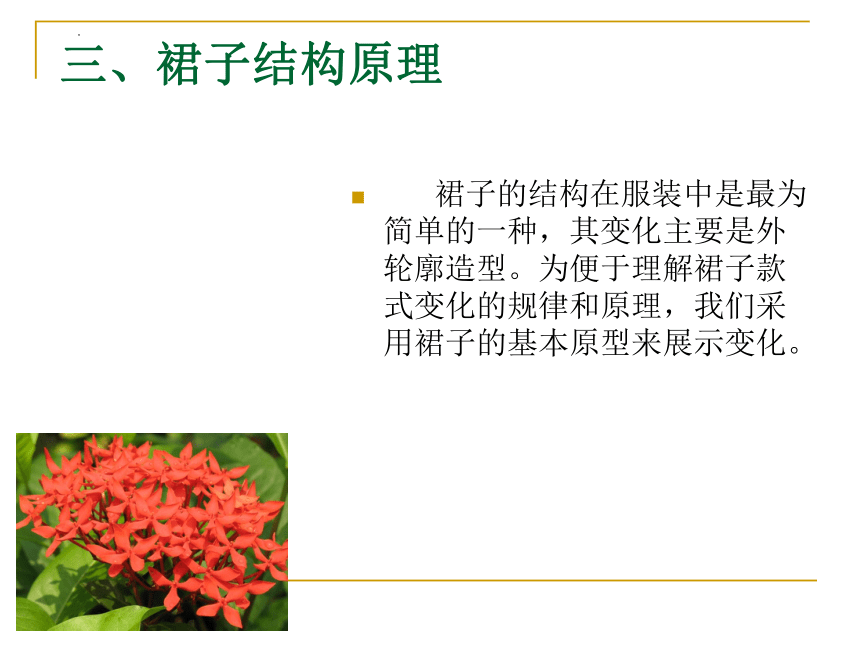

三、裙子结构原理
裙子的结构在服装中是最为简单的一种，其变化主要是外轮廓造型。为便于理解裙子款式变化的规律和原理，我们采用裙子的基本原型来展示变化。

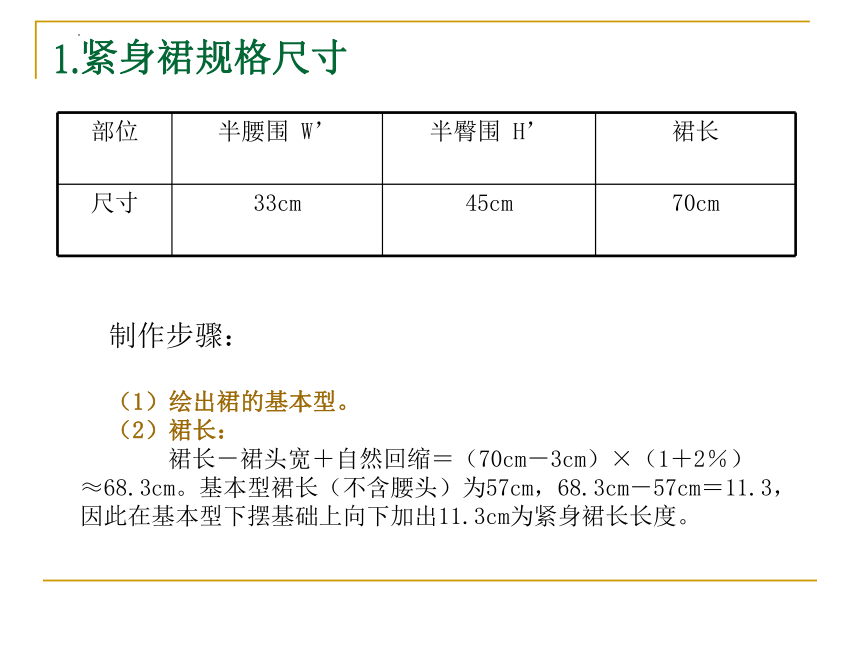

1.紧身裙规格尺寸
制作步骤：
（1）绘出裙的基本型。
（2）裙长：
裙长－裙头宽＋自然回缩＝（70cm－3cm）×（1＋2％）≈68.3cm。基本型裙长（不含腰头）为57cm，68.3cm－57cm＝11.3，因此在基本型下摆基础上向下加出11.3cm为紧身裙长长度。
部位 半腰围 W’ 半臀围 H’ 裙长
尺寸 33cm 45cm 70cm

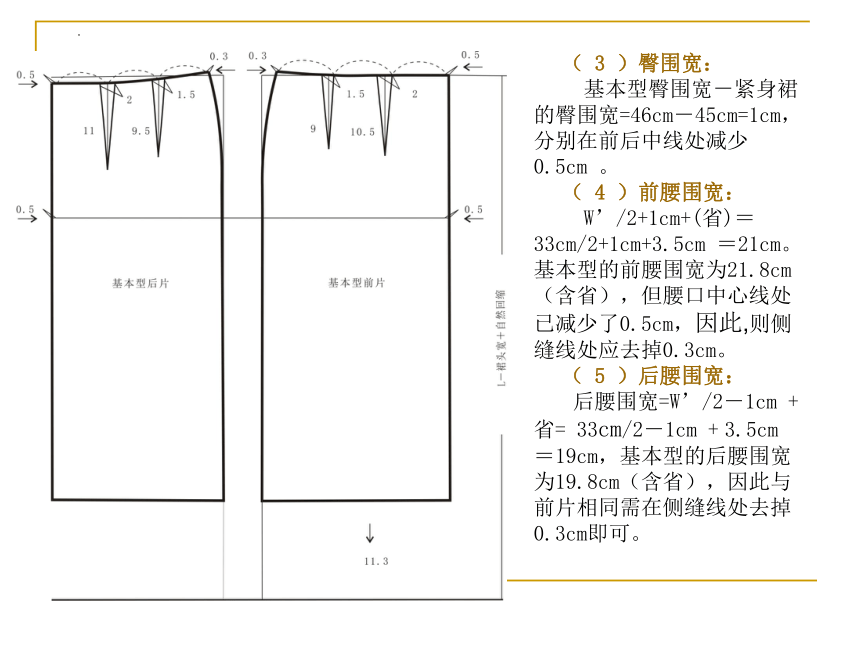

（ 3 ）臀围宽：
基本型臀围宽－紧身裙的臀围宽=46cm－45cm=1cm，分别在前后中线处减少0.5cm 。
（ 4 ）前腰围宽：
W’/2+1cm+(省)＝ 33cm/2+1cm+3.5cm ＝21cm。基本型的前腰围宽为21.8cm（含省），但腰口中心线处已减少了0.5cm，因此,则侧缝线处应去掉0.3cm。
（ 5 ）后腰围宽：
后腰围宽=W’/2－1cm + 省= 33cm/2－1cm + 3.5cm ＝19cm，基本型的后腰围宽为19.8cm（含省），因此与前片相同需在侧缝线处去掉0.3cm即可。
（ 5 ）前、后裙下摆侧缝各内收1.5cm，使裙的造型紧身贴体、造型优美，绘顺侧缝线时臀围线上3.5cm（臀围与腰围之差越大，则数据越小）、下3cm要与侧缝辅助线重合。
（ 6 ）由于裙比较长，且下摆窄，因而后片中缝设有开衩，便于行走。裙叉的长度根据裙子的长短而定，一般是从上平线往下量43cm为衩的最高点较为适宜，开叉过高或过低会影响雅观或行走。
2.Ａ型裙
在裙子的造型中，腰、臀、下摆变化最大的是底边，而腰线的变化最为关键。因为当裙子合体时，腰围与臀围之差是比较大的，需要加入省缝来缓解这个差值。因此，腰口线形状是比较平的。
小A裙的放松量与基本造型一样，只是下摆加宽至可以满足自由行走的需要量。下面我们就利用裙子的基本型作裙子的变化。
（1）将裙的基本型中靠近侧缝的腰省延长至臀围线，再继续向下绘线垂直并与下摆线相交。
裙基本型
小A型裙
（2）然后由绘下摆向上将垂直线剪开至臀围线，合并延长的腰省，外型轮廓线发生变化，下摆增大，即形成小A型裙。
3.变化的原理
（1）从小A型裙的变化图中可以看出，随着裙摆的增大，裙摆线需起翘，腰围线亦上翘呈弧线状，下摆越大其起翘就越大，腰围弧线就越弯曲；下摆越小其起翘就越小，腰围线也就越平直。由此可见，下摆线与腰围线的起翘量与裙摆的围度有着直接的制约关系，下摆线与腰围线的起翘量是由底摆围度侧缝线的倾斜度所决定的。
（2）当两省都转移合拼后，若需要再增加裙子的底摆围，以形成波浪褶，体现其优雅的风格时，可适当地增加臀围放松量，侧缝线顺着腰口呈斜线直下至下摆，下摆越大臀围的放松量就越大。
4.裙子造型与变化
返回
第二节、针织裙结构制图方法
一、休闲A裙
（一）休闲A裙款式图
（二）款式陈述
裙子造型风格似牛仔、呈小A形，略低腰。前后片中缝及下摆分割，前中车拉链，两侧车挖袋、后车明贴袋，面料采用经编织物。
（三）规格尺寸表
部位 裙长 L 半腰围 W’ 半臀围 H’ 半下摆 op
尺寸 66 35 47 52
号型160/66
（三）结构制图
1.前片
（1）裙长：
裙长＋自然回缩＝66cm×（1＋2 ％ ）≈67.3cm。
（2）腰头高：6.5cm。
（3）臀围线：从上平线往下量20.5cm。
（4）腰围宽：
W’/2+1cm（省）＝35cm/2+1cm＝ 18.5cm。
（5）臀围宽：
H’/2－1cm＝47cm/2－1cm＝22.5cm 。
（6）下摆宽：
OP/2－1cm＝52cm/2－1cm＝25cm。
（7）袋口：高6.5cm，宽10cm。
（8）下摆分割：6cm。
2.后片
（1） 延长前片的上平线、腰高线、臀围线、底边线
(2)腰围宽：W’/2+3cm（省）＝35cm/2+3cm＝20.5cm。
（3）臀围宽：H’/2＋1cm＝47cm/2＋1cm＝24.5cm 。
（4）下摆宽：OP/2＋1cm＝52cm/2＋1cm＝27cm。
（5）后腰育克：中缝高8cm，侧缝高4cm。
（6）下摆分割：6cm。
（7）后袋：高10.5cm，上宽13cm 、下宽11cm。
3.省转移
（1）将前、后腰头分割片推移出去，腰省分别合并。
（2）将后腰育克、前片袋口分割片和下摆分割片转移出去另加缝口。
返回
二、露背连衣裙
（一）吊带连衣裙款式图
（二）款式陈述
露背连衣裙收腰贴体，前片深V领，胸部分割抽碎褶，后片露背，下摆呈A形，造型时尚性感。
（三）成衣规格
号型：/160/84
部位 裙长L 半胸围B’ 肩宽 S 领口宽 NW 前领深 FND 半腰围 W’ 半臀围H’ 下摆宽
OP
尺寸 120 41.5 39 13 21 35 49 68
（四）结构制图
1.前片
（1）裙长：L＋自然回缩＝120cm（1＋3％）＝123.6cm，从上平线往下量。
（2）领口宽：NW/2＝13cm/2＝6.5cm。
（3）原型落肩线：S/10＋0.5cm＝39cm/10 ＋0.5cm ＝4.4cm。
（4）原型肩宽：S/2＝39cm/2＝19.5cm。
（5）领口深：21cm，从上平线往下量，绘画领口线。
（6）袖窿深：B’(41.5cm) /3＋2cm≈15.8cm。
（7）腰长：39cm。
（8）臀围线：从腰围线往下量21cm。
（9）胸围：B’/2＝41.5cm/2＝20.75cm。
（10）肩带宽：3.5cm。
（11）前胸宽：连结肩点与胸围宽点画一斜线，再向右分别进入6cm和4.7cm，绘画袖窿弧线。
（12）腰围：在中缝向左收入1cm，再取W’/2＋1cm＝35cm/2＋1cm＝18.5cm。
（13）臀围： H’/2＝ 49cm/2＝24.5cm。
（14） 下摆宽：OP/2＝68cm/2＝34cm。
（15）胸省：2.5cm，为了使袖窿紧贴，在胸围侧缝处向右收入0.4cm。
（16）后领：长9.5cm，宽3.5cm。
（17）分割线：从领口线向下量5cm，再从腰围线向上量8cm，绘画分割线。
（18）腰省：为了取得抽褶量，在腰借省3cm。
（19）省转移：将前胸分割片推移出来，在腰借的省按量在腰侧缝补上，然后将胸省和腰省分别转移到前中线，成为抽褶量。如果褶量不够，可以在分割片的下方增加。
（1）延长胸围线、腰围线、臀围线、下平线。
（2）胸围：B’/2＋0.5cm＝41.5cm/2 ＋0.5cm ＝21.25cm。
（3）腰围：在中缝向左收入1cm，再取 W’/2－1cm＋省＝35cm/2－1cm ＋2.7cm ＝19.2cm
（4）臀围：H’/2＝ 49cm/2＝24.5cm。
（5）下摆宽：OP/2＝68cm/2＝34cm。
（6）后背省：0.5cm，为了使袖窿紧贴，在胸围侧缝处向左收入0.2cm。
第三节裙装结构制图实操练习
一、实践目的：
1.掌握裙子制图的方法与步骤。
2.能看懂裙装的款式图，并能根据裙装的款式图，运用制图公式绘画结构制图。
3.提高学生绘图能力，结构制图线条准确、流畅。
二、实践要点：
1.掌握正确的制图方法，制图线条符号、代号运用准确。
2.制图所表达的造型要准确，注意结构线条的圆顺流畅，框架线与结构轮廓线明显区别。
三、实践内容：
1.裙子基本型结构制图（P/35页）。
2.休闲A裙（P/47页）。
3.斜襟连衣裙（P/52页）。
4. 露背连衣裙 （P/59页）。
小结
本次课程主要讲解了两大内容，针织裙装结构原理与制图。裙装结构原理是制图的理论基础，为款式的变化提供了理论依据。只有理解裙装的基本型，掌握结构原理，才能学好裙装结构制图这门课程。希望同学们认真学习、加强实践练习，争取好的成绩。
学习的重点：
掌握针织裙装制图的方法，根据裙装的款式能运用制图公式绘画结构制图。
学习的难点：
理解裙装的变化原理，能运用裙装基本型做不同款式的制图变化，提高动手能力。
思考题：
1.裙装结构分别有那几种分类？
2.为什么针织连衣裙可以不设腰省？
3.为什么说裙摆越大，下摆线起翘越大？
4.在裙子的造型中，腰、臀、下摆的变化最大的是什么部位？
5.腰省转移到腰部分割线，其作用是什么？
感谢聆听
