服装结构制图（第6版）
高等教育出版社

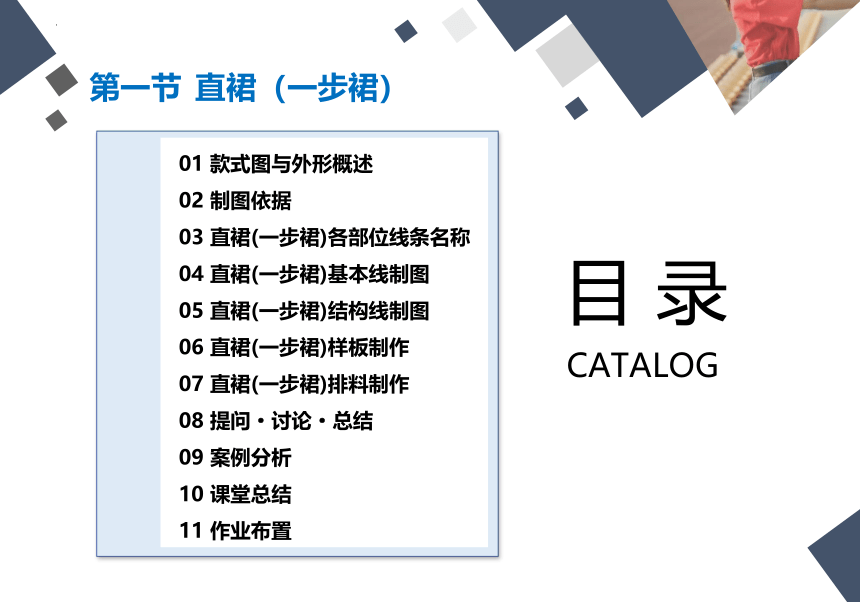

目 录
CATALOG
第一节 直裙（一步裙）
01 款式图与外形概述
02 制图依据
03 直裙(一步裙)各部位线条名称
04 直裙(一步裙)基本线制图
05 直裙(一步裙)结构线制图
06 直裙(一步裙)样板制作
07 直裙(一步裙)排料制作
08 提问·讨论·总结
09 案例分析
10 课堂总结
11 作业布置
第三章 女裙结构制图
第一节 直裙（一步裙）

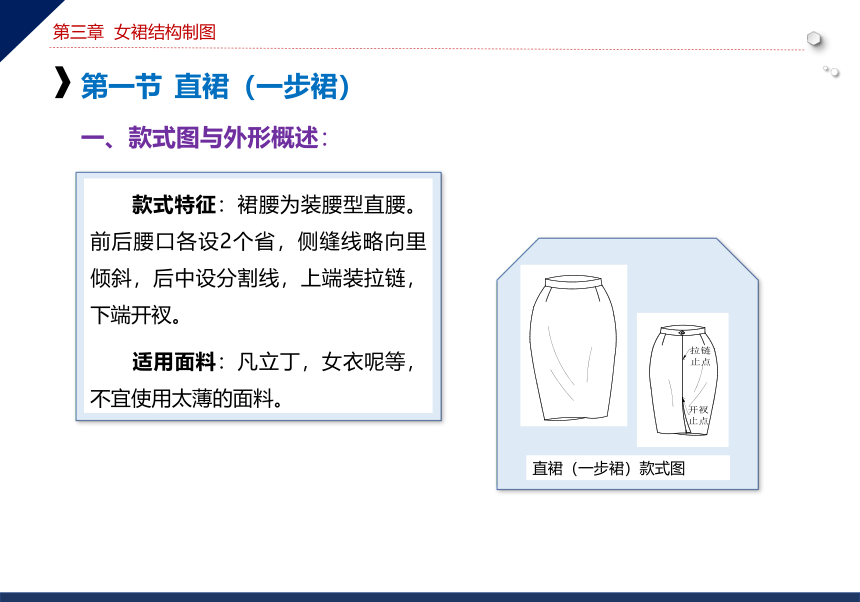

款式特征：裙腰为装腰型直腰。前后腰口各设2个省，侧缝线略向里倾斜，后中设分割线，上端装拉链，下端开衩。
适用面料：凡立丁，女衣呢等，不宜使用太薄的面料。
一、款式图与外形概述：
直裙（一步裙）款式图
第三章 女裙结构制图
第一节 直裙（一步裙）

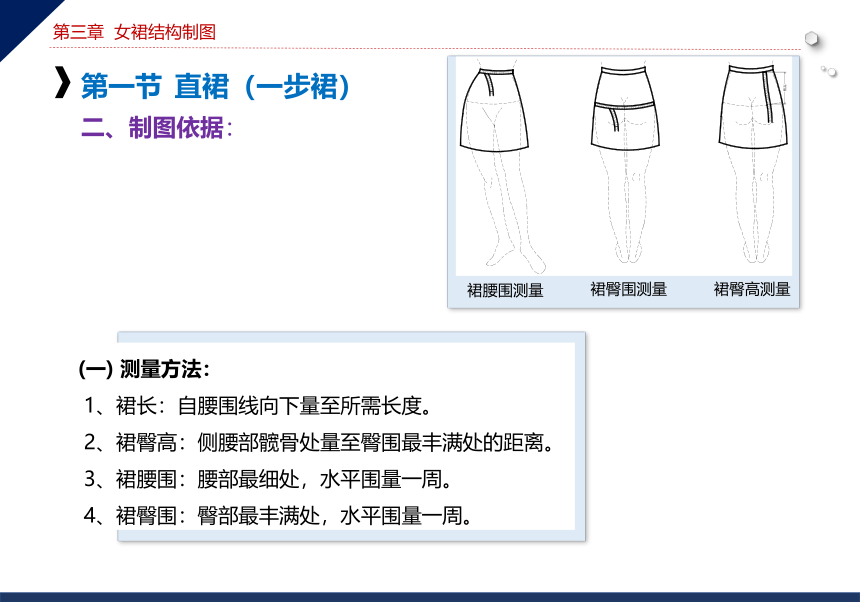

二、制图依据：
(一) 测量方法：
1、裙长：自腰围线向下量至所需长度。
2、裙臀高：侧腰部髋骨处量至臀围最丰满处的距离。
3、裙腰围：腰部最细处，水平围量一周。
4、裙臀围：臀部最丰满处，水平围量一周。
裙腰围测量
裙臀围测量
裙臀高测量
第三章 女裙结构制图
第一节 直裙（一步裙）
二、制图依据：
号型 部位 裙长 腰围 臀围 腰宽
160/72B 规格 68 74 94 3
单位/cm

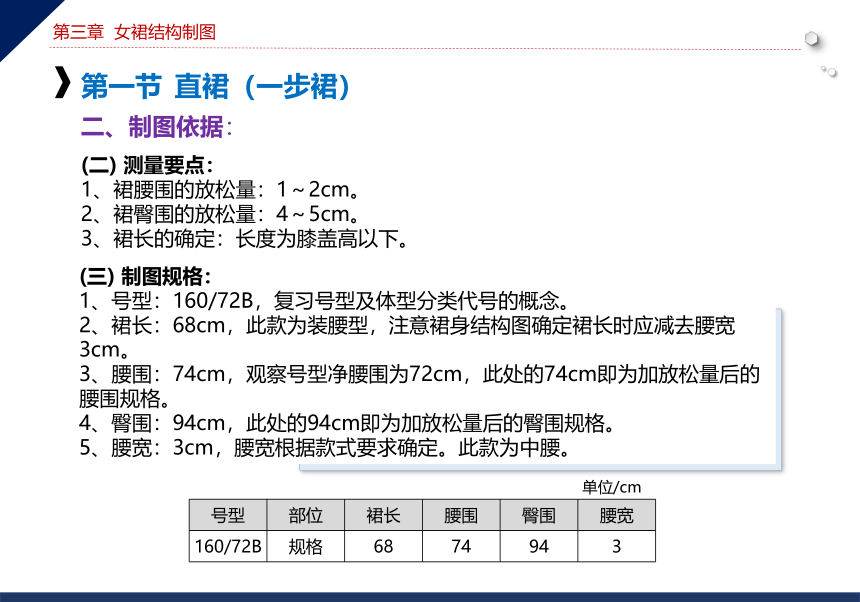

(二) 测量要点：
1、裙腰围的放松量：1～2cm。
2、裙臀围的放松量：4～5cm。
3、裙长的确定：长度为膝盖高以下。
(三) 制图规格：
1、号型：160/72B，复习号型及体型分类代号的概念。
2、裙长：68cm，此款为装腰型，注意裙身结构图确定裙长时应减去腰宽3cm。
3、腰围：74cm，观察号型净腰围为72cm，此处的74cm即为加放松量后的腰围规格。
4、臀围：94cm，此处的94cm即为加放松量后的臀围规格。
5、腰宽：3cm，腰宽根据款式要求确定。此款为中腰。
第三章 女裙结构制图
第一节 直裙（一步裙）

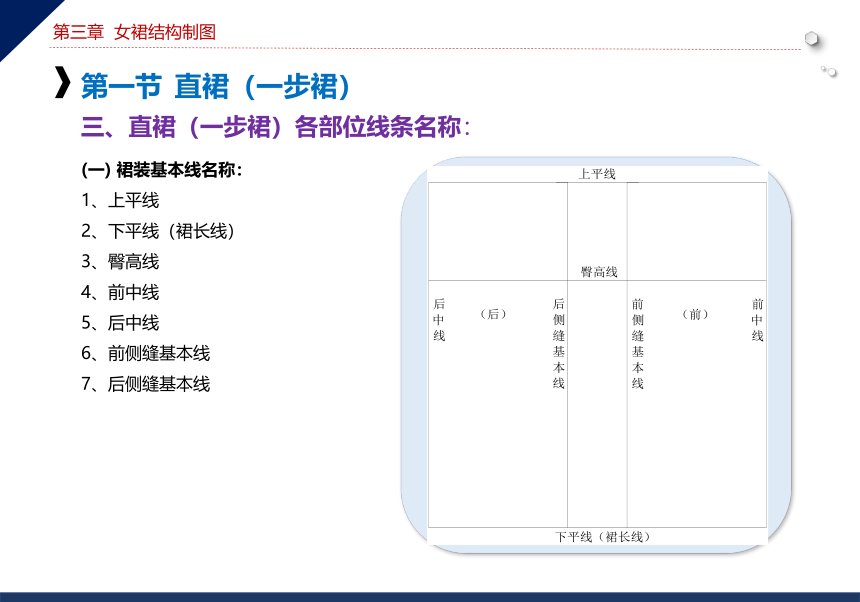

三、直裙（一步裙）各部位线条名称：
(一) 裙装基本线名称：
1、上平线
2、下平线（裙长线）
3、臀高线
4、前中线
5、后中线
6、前侧缝基本线
7、后侧缝基本线
第三章 女裙结构制图
第一节 直裙（一步裙）

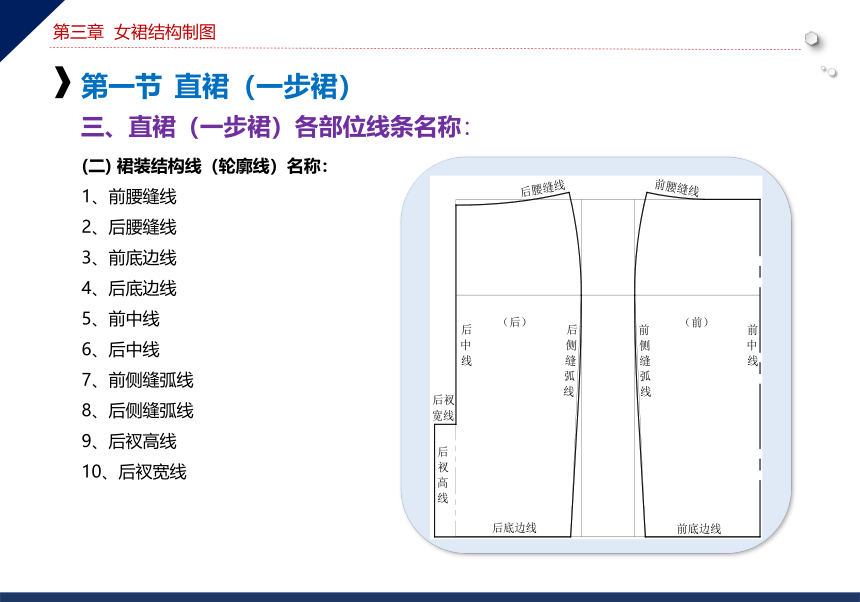

三、直裙（一步裙）各部位线条名称：
(二) 裙装结构线（轮廓线）名称：
1、前腰缝线
2、后腰缝线
3、前底边线
4、后底边线
5、前中线
6、后中线
7、前侧缝弧线
8、后侧缝弧线
9、后衩高线
10、后衩宽线

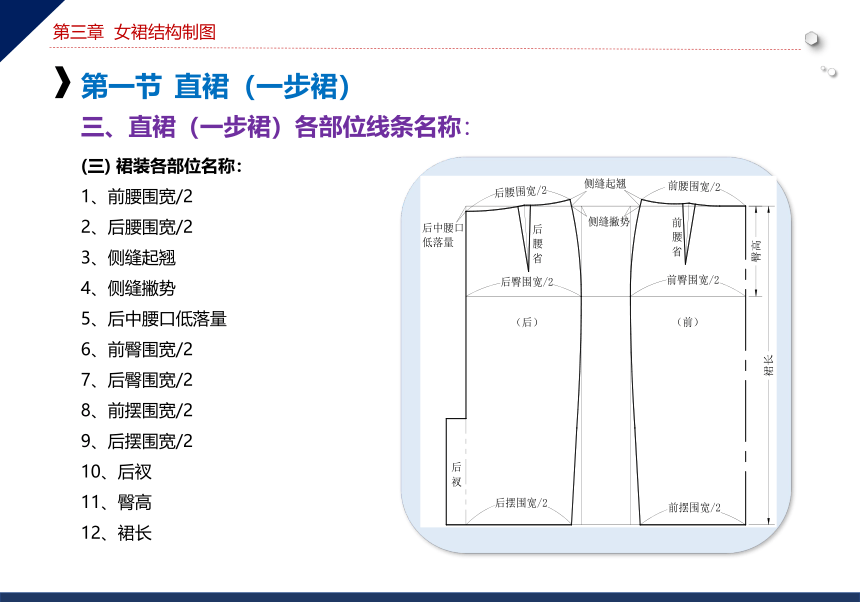

第三章 女裙结构制图
第一节 直裙（一步裙）
三、直裙（一步裙）各部位线条名称：
(三) 裙装各部位名称：
1、前腰围宽/2
2、后腰围宽/2
3、侧缝起翘
4、侧缝撇势
5、后中腰口低落量
6、前臀围宽/2
7、后臀围宽/2
8、前摆围宽/2
9、后摆围宽/2
10、后衩
11、臀高
12、裙长

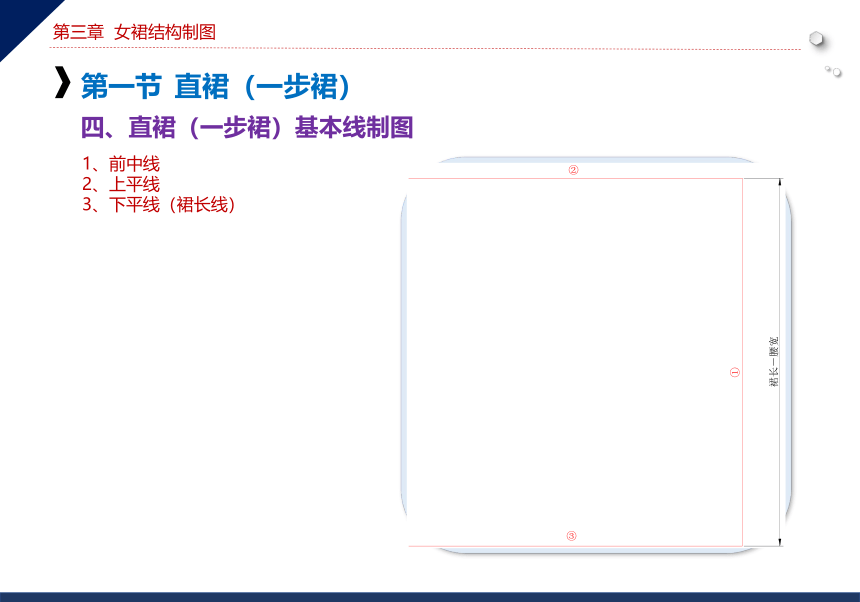

第三章 女裙结构制图
第一节 直裙（一步裙）
四、直裙（一步裙）基本线制图
1、前中线
2、上平线
3、下平线（裙长线）
第三章 女裙结构制图
第一节 直裙（一步裙）
四、直裙（一步裙）基本线制图：
1、前中线
2、上平线
3、下平线（裙长线）
4、臀高线

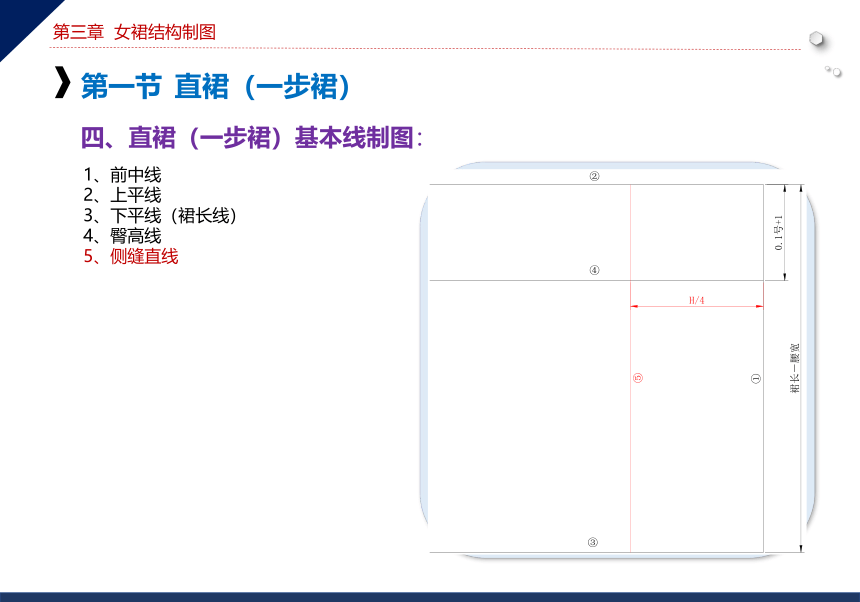

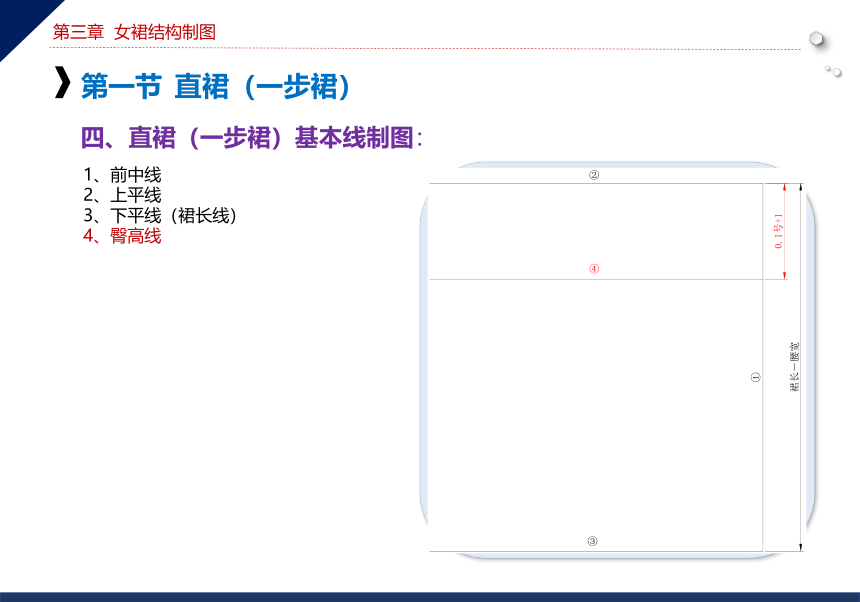

第三章 女裙结构制图
第一节 直裙（一步裙）
四、直裙（一步裙）基本线制图：
1、前中线
2、上平线
3、下平线（裙长线）
4、臀高线
5、侧缝直线

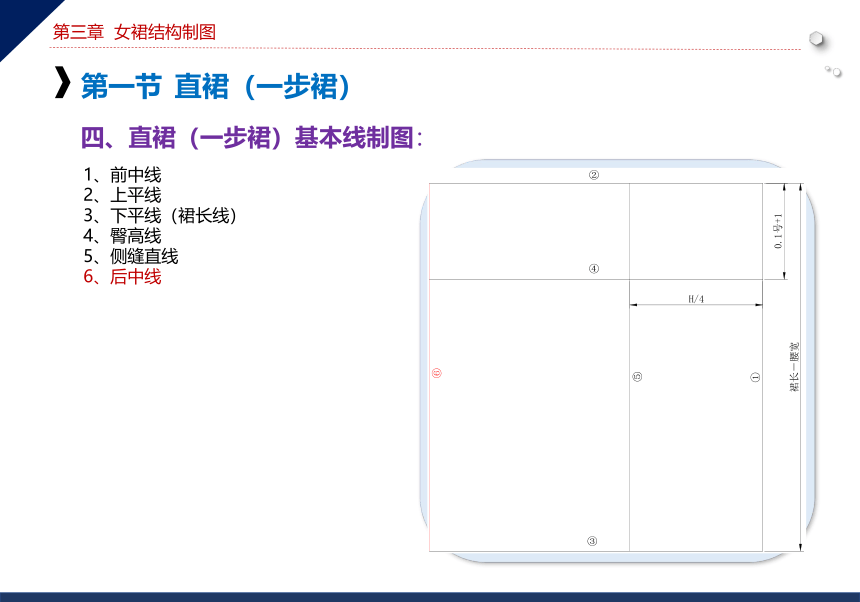

第三章 女裙结构制图
第一节 直裙（一步裙）
四、直裙（一步裙）基本线制图：
1、前中线
2、上平线
3、下平线（裙长线）
4、臀高线
5、侧缝直线
6、后中线
第三章 女裙结构制图
第一节 直裙（一步裙）
四、直裙（一步裙）基本线制图：
1、前中线
2、上平线
3、下平线（裙长线）
4、臀高线
5、前侧缝直线
6、后中线
7、后侧缝直线
第三章 女裙结构制图
第一节 直裙（一步裙）
五、直裙（一步裙）结构线制图：
(一) 前裙片
1、腰围大
2、腰口撇势
第三章 女裙结构制图
第一节 直裙（一步裙）
五、直裙（一步裙）结构线制图：
(一) 前裙片
1、腰围大
2、腰口撇势
3、腰省
4、腰缝线
腰口起翘定位方法
第三章 女裙结构制图
第一节 直裙（一步裙）
四、直裙（一步裙）结构线制图：
(一) 前裙片
1、腰围大
2、腰口撇势
3、腰省
4、腰缝线
5、底边线（摆围大）
6、侧缝弧线
裙侧缝线定位方法
第三章 女裙结构制图
第一节 直裙（一步裙）
五、直裙（一步裙）结构线制图：
(一) 前裙片
1、腰围大
2、腰口撇势
3、腰省
4、腰缝线
5、底边线（摆围大）
6、侧缝弧线
(二) 后裙片
7、腰围大
8、腰口撇势
第三章 女裙结构制图
第一节 直裙（一步裙）
五、直裙（一步裙）结构线制图：
(一) 前裙片
1、腰围大
2、腰口撇势
3、腰省
4、腰缝线
5、底边线（摆围大）
6、侧缝弧线
(二) 后裙片
7、腰围大
8、腰口撇势
9、腰省
10、腰缝线
第三章 女裙结构制图
第一节 直裙（一步裙）
五、直裙（一步裙）结构线制图：
(一) 前裙片
1、腰围大
2、腰口撇势
3、腰省
4、腰缝线
5、底边线（摆围大）
6、侧缝弧线
(二) 后裙片
7、腰围大
8、腰口撇势
9、腰省
10、腰缝线
11、底边线（摆围大）
12、侧缝弧线
第三章 女裙结构制图
第一节 直裙（一步裙）
五、直裙（一步裙）结构线制图：
(一) 前裙片
1、腰围大
2、腰口撇势
3、腰省
4、腰缝线
5、底边线（摆围大）
6、侧缝弧线
(二) 后裙片
7、腰围大
8、腰口撇势
9、腰省
10、腰缝线
11、底边线（摆围大）
12、侧缝弧线
13、后衩
14、裙腰
第三章 女裙结构制图
第一节 直裙（一步裙）
六、直裙（一步裙）样板制作：
(一)样板的放缝：
1、侧缝线=1.5cm；
2、后中线为2cm；
3、后衩高度线为2.5～3cm；
4、其余均为1cm。
(二)样板的贴边：
下摆贴边为4cm。
第三章 女裙结构制图
第一节 直裙（一步裙）
六、直裙（一步裙）样板制作：
2、裙腰配置：
女裙腰一般采用简做工艺，
故裙腰口连折。
先加放裙腰宽的1倍(即3cm) ，
再加放里襟的宽度3cm，
然后加放缝份，
除裙腰里线缝份为1.5cm外；
其余均为1cm。
裙里襟净样
裙里襟毛样
裙腰净样
裙腰毛样
(三)样板的零部件配置：
1、里襟配置：
里襟净样的长度为20cm(拉链止点+2cm) ；
宽度为3cm；周边加放1cm。
第三章 女裙结构制图
第一节 直裙（一步裙）
六、直裙（一步裙）样板制作：
(四)样板的丝绺标记：
1、丝绺标记具体部位：
前裙片、后裙片、裙腰、里襟。
2、丝绺标记制作要求：
1）丝绺标记应贯通样板上下，
为裁剪时对准布料的丝绺线提供依据；
2）前裙片的丝绺线设置在前中线上；
3）后裙片因为开缝，取距离后中线
平行5cm的位置设置丝绺线；
4）裙腰的丝绺线设置在裙腰口线上；
5）里襟的丝绺线设置在与长度线
平行的里襟中线。
第三章 女裙结构制图
第一节 直裙（一步裙）
六、直裙（一步裙）样板制作：
(五)样板的定位标记：如右图所示。
(六)样板的文字标记：如右图所示。
第三章 女裙结构制图
第一节 直裙（一步裙）
七、直裙（一步裙）排料制作：
(一) 排料具体操作方法：
1、宽度（门幅）：142cm；
长度：裙长+4cm。
2、单幅排料；
3、裙腰面拼接；
4、样板数量:5片。
(二) 排料要求：
1、排料前，核对样板数量，包括零部件；
2、布料经向与样板经向丝绺线对准；
3、划线要顺直、清晰、准确、齐全。
4、先排大片，后排小片；
5、为节省面料，裙腰面拼接，
注意拼接部位应避开前中线，
最好设置在侧缝线上；
6、为避免裙腰面拼接，可以两条裙套排；
7、布料的门幅与排料的长度有直接的关联；
8、单幅与双幅排料均可。
规格：裙长68cm
腰围74cm
臀围94cm
门幅：144cm
用料：
裙长+4cm=72cm
注：① 裙腰 ② 里襟
第三章 女裙结构制图
第一节 直裙（一步裙）
八、提问·讨论·总结：
1、问题：
1）裙装的臀围必须采用1/4分配法吗？
2）后中腰口为什么要低落？
3）侧缝处的裙腰缝为何要起翘？
4）裙腰口省的数量分布、位置、省量及长度应如何处理？
第三章 女裙结构制图
第一节 直裙（一步裙）
八、提问·讨论·总结：
2、问题总结：
1）裙装的臀围可以采用1/4分配法，也可采用前裙片1/4臀围加0.5cm；后裙片1/4减0.5cm的分配法，这样处理可以让穿着者在穿着时，侧缝线在人体正面显露不明显；
2）后中腰口的低落与人体的体型有关；
3）侧缝处的裙腰缝起翘的原因是侧缝线的斜度引起的；
4）裙腰口省的数量分布与臀腰围差有关；其位置根据体型的要求以稍偏向侧缝一边为宜；省量的确定应满足单个省1.5～3cm控制量要求；省长与省量及体型有关。
第三章 女裙结构制图
第一节 直裙（一步裙）
九、案例分析：
1、案例：直裙（一步裙）因臀腰围差变化引起裙腰省数量相应变化解析。
序号 号型 部位 裙长 腰围 臀围
例1 160/68A 规格1 68 70 94
例2 160/72B 规格2 68 74 94
规格变化值 0 4 0
单位/cm
由上表可以看出，例1与例2的号型由B体型变化为A体型，腰围规格的变化值为4cm。例1的臀腰围差为94-74=20cm；例2的臀腰围差为94-70=24cm。从款式图上可以看到例1裙腰口的腰省数量为4个。
第三章 女裙结构制图
第一节 直裙（一步裙）
九、案例分析：
3、分析总结：由于穿着者的体型在裙装上的主要表现为臀腰围差的变化，而解决臀腰围差的方法是在裙腰口设置省、裥或细褶。因为单个省的控制量一般为1.5～3cm，当臀腰差超过20cm时，裙腰口设置4个省时，其单个省的控制量就会大于3cm，因此以增加裙腰省的数量来适应臀腰围差的变化是可行的方法，例2的裙腰省数量可以增加至8个。由此可以得到臀腰围差的变化直接影响裙腰省的数量变化的结论。裙腰省应分布在裙侧缝（边缘省）与裙腰口。
2、思考：从以上的案例分析，当臀腰围差大小产生变化时，其解决的方法是什么？单个的裙腰省的控制量是多少？裙腰省的设置数量为多少？裙腰省应分布在哪几个部位？
第三章 女裙结构制图
第一节 直裙（一步裙）
十、课堂总结：
回顾教学板书与PPT，教师对学生的人体测量的练习结果结合课堂讲授知识进行总结，引导学生重点总结直裙（一步裙）的测量要点及部位线条名称，要求学生理解测量要点并熟记裙装部位线条名称的相关内容，掌握结构制图步骤、样板制作及排料方法。
总结重难点：
1、直裙（一步裙）制图依据；
2、直裙（一步裙）测量要点；
3、直裙（一步裙）结构制图、样板制作及排料方法要点总结。
第三章 女裙结构制图
第一节 直裙（一步裙）
十一、作业布置：
1、熟悉测量人体的方法，可以选择家人或朋友在实际的人体上加以练习；要求交出5组人体的制图规格，并分析出其臀腰围差的变化，确定裙腰省的数量。
2、熟悉并背诵直裙（一步裙）各部位线条名称，达到较熟练的程度，要求下次课能进行默写练习。
3、绘制直裙（一步裙）结构图，达到较熟练程度，要求下次课能进行默写练习。
4、绘制直裙（一步裙）样板图。
5、按照所学的直裙（一步裙）排料方法，变化门幅宽度，练习排料。
