旗袍拓展款结构制图
——衣身结构制图
回顾温习
衣身结构制图
导入新课
点评总结
01
03
02
04
目录/contents
温习回顾
01

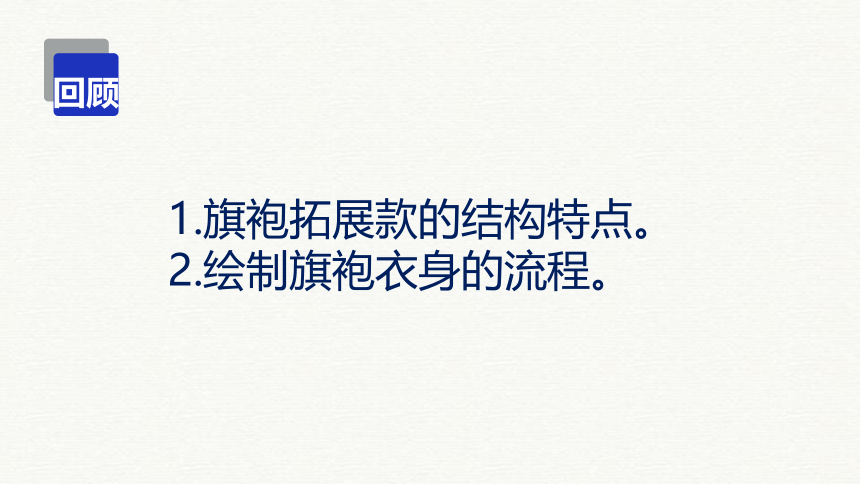

1.旗袍拓展款的结构特点。
2.绘制旗袍衣身的流程。
回顾
导入新课
02
说说旗袍拓展款的结构绘制流程。
衣身结构制图
03

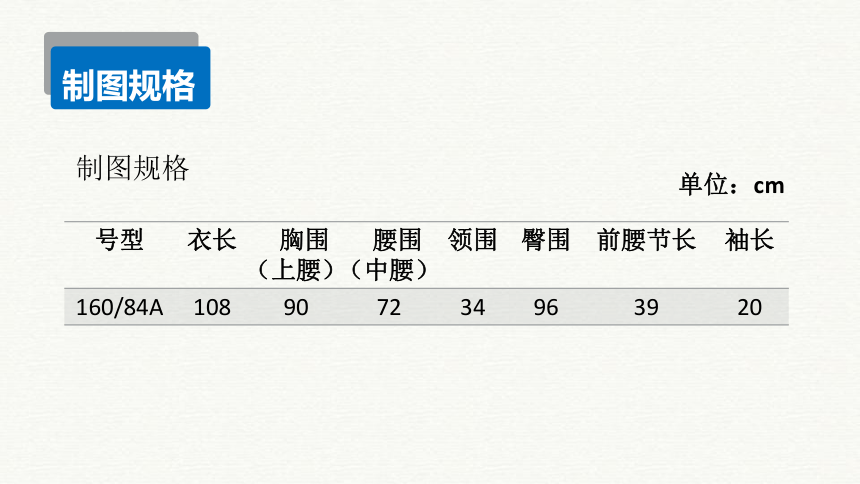

制图规格
单位：cm
制图规格
号型 衣长 胸围（上腰） 腰围（中腰） 领围 臀围 前腰节长 袖长
160/84A 108 90 72 34 96 39 20

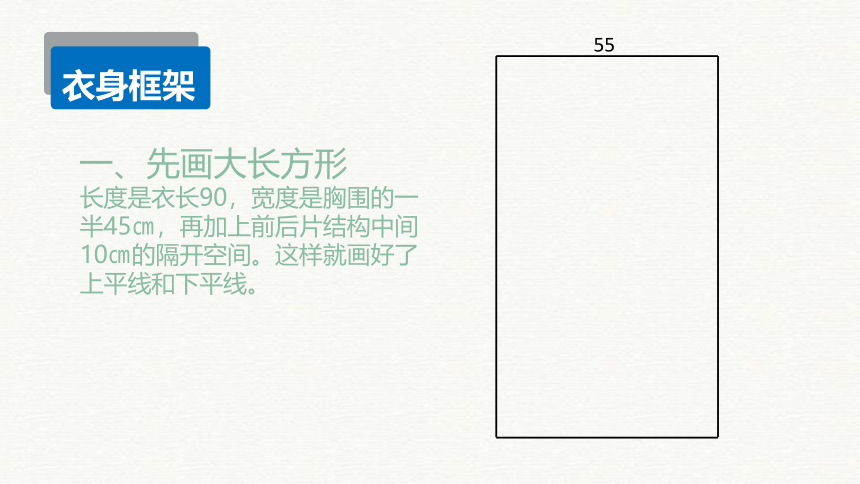

一、先画大长方形
长度是衣长90，宽度是胸围的一半45㎝，再加上前后片结构中间10㎝的隔开空间。这样就画好了上平线和下平线。
衣身框架
55
二、画5条横线和一个衩点
1.领深线。根据公式N/5-0.3，得出前领深为34/5-0.3=6.5cm。后领深2.3㎝。
2. 胸围线。胸围线从上平线下落23㎝，也就是已知的胸高位23㎝。
3.腰围线。腰围线是已知前腰节长39㎝。
4.臀围线。臀围高距离腰围高度一般是18㎝。
5.开衩点。一般开衩的地方距离臀围高25㎝。
衣身框架
N/5-0.3
前腰节长39
臀围高18
衣长90
开衩点25
2.3
胸高位23
2.3
三、画5条纵宽线
1、领宽。前领宽N/5-1=34/5-1=5.8,前领宽为5.8cm，画出领的框架图。后领宽是根据公式N/5-0.7=34/5-0.7=6.1㎝。
2、肩斜线与肩宽。按照15:6画出前肩斜线。根据二分法，把肩宽二等分，然后减0.7，得18.8，即公式S/2（S除以2）-0.7=18.8，从前中心线开始往左移动。按照15:5画出后肩斜线，后肩宽是前小肩的长度+0.5，在肩斜线上标记点位。
3、胸围宽。胸围宽按照胸围四分法分配，B/4+0.3=22.5+0.3=22.8㎝。后胸围宽度运用公式B/4-0.3=22.2。
4、前胸宽。前胸宽是根据公式B/6+1.5=16.5㎝。
5、后背宽。胸围线同前片，后背宽线用公式B/6+2.2=17.2㎝。
N/5-1
N/5-0.7
15:5
15:6
S/2-0.7
2.3
N/5-0.3
前腰节长39
臀围高18
衣长90
开衩点25
胸高位23
标注
标注数据、公式
衣身框架
N/5-1
B/6+1.5
B/6+2.2
N/5-0.7
15:5
15:6
S/2-0.7
B/4-0.3
B/4+0.3
N/5-0.3
前腰节长39
臀围高18
衣长90
开衩点25
胸高位23
绘制流程：
衣身制图
1.领弧
2.腰省
3.抬高腰线
4.绘制侧缝参考线
5.袖窿省与袖窿弧线
6.袖窿省转移
7.偏襟
8.侧缝线
9.底摆。
1.衣身领子弧线。
运用三分法进行定点画弧。前领斜线进行三等份，取1/3的点与前肩颈点、前领窝点连接画弧线。
后领宽进行三等分，取1/3的线段与后领弧平直吻合。与后肩颈点画弧线。
衣身制图
N/5-1
B/6+1.5
B/6+2.2
N/5-0.7
2.3
15:5
15:6
S/2-0.7
B/4-0.3
B/4+0.3
N/5-0.3
前腰节长39
臀围高18
衣长90
开衩点25
胸高位23
2.腰省。
画腰省用二分法确定位置，前胸宽线二等分，过中点画垂直与胸围、腰围的直线条，上端下落3㎝，下端移上3㎝。在腰围线上确定腰省的量2.5㎝，两边各1.25㎝。
后背宽二等份，过中点画垂直线。后腰省是左右各1.5㎝。
衣身制图
N/5-1
B/6+1.5
B/6+2.2
N/5-0.7
2.3
15:5
15:6
S/2-0.7
B/4-0.3
B/4+0.3
3
3
N/5-0.3
前腰节长39
臀围高18
衣长90
开衩点25
胸高位23
3、抬高腰线。
把腰线提高1㎝。在侧缝处提升，后片整体腰线提升1㎝。
衣身制图
N/5-1
B/6+1.5
B/6+2.2
N/5-0.7
2.3
15:5
15:6
S/2-0.7
B/4-0.3
B/4+0.3
N/5-0.3
前腰节长39
臀围高18
衣长90
开衩点25
胸高位23
3
4.侧缝参考线。先确定腰宽点、臀宽点和底摆点。
腰围宽度，前腰宽的计算公式是W/4+0.3+2.5=20.8，后腰宽W/4-0.3+3=20.3㎝。
臀宽。前臀宽根据公式H/4+0.3=24.3㎝。后臀宽根据公式H/4-0.3=23.7㎝。
底摆往内收3㎝量。
衣身制图
N/5-1
B/6+1.5
B/6+2.2
N/5-0.7
2.3
15:5
15:6
S/2-0.7
B/4-0.3
B/4+0.3
3
W/4+0.3+2.5
H/4+0.3
W/4-0.3+3
H/4-0.3
1.5
N/5-0.3
前腰节长39
臀围高18
衣长90
开衩点25
胸高位23
5.袖窿省与袖窿弧线。在胸围线上画出2㎝的袖窿省。
衣身制图
N/5-1
B/6+1.5
B/6+2.2
N/5-0.7
2.3
15:5
15:6
S/2-0.7
B/4-0.3
B/4+0.3
3
W/4+0.3+2.5
H/4+0.3
W/4-0.3+3
H/4-0.3
N/5-0.3
前腰节长39
臀围高18
衣长90
开衩点25
胸高位23
1.5
N/5-1
B/6+1.5
B/6+2.2
N/5-0.7
2.3
15:5
15:6
S/2-0.7
B/4-0.3
B/4+0.3
6.袖窿省转移。由袖窿省转移到腋下省。确定转移的点，下落8㎝，先用硫酸纸复制，然后进行剪切转移。为了防止胸凸点，把胸省尖移下4㎝。
N/5-0.3
前腰节长39
臀围高18
衣长90
开衩点25
胸高位23
W/4+0.3+2.5
H/4+0.3
W/4-0.3+3
H/4-0.3
1.5
衣身制图
N/5-1
B/6+1.5
B/6+2.2
N/5-0.7
2.3
15:5
15:6
S/2-0.7
B/4-0.3
B/4+0.3
7.偏襟。连接前领窝点与胸围宽点。把这个线段进行四等分，在点二和点四上画弧线的凸点，深度为2cm。一个往上，一个往下。运用尺子把弧线画顺畅。
N/5-0.3
前腰节长39
臀围高18
衣长90
开衩点25
胸高位23
W/4+0.3+2.5
H/4+0.3
W/4-0.3+3
H/4-0.3
1.5
衣身制图
N/5-1
B/6+1.5
B/6+2.2
N/5-0.7
2.3
15:5
15:6
S/2-0.7
B/4-0.3
B/4+0.3
8.侧缝线。沿着参考线，旗袍下摆往外鼓点，到腰线处圆顺。一笔到底。
N/5-0.3
前腰节长39
臀围高18
衣长90
开衩点25
胸高位23
1.5
衣身制图
N/5-1
B/6+1.5
B/6+2.2
N/5-0.7
2.3
15:5
15:6
S/2-0.7
B/4-0.3
B/4+0.3
9.底摆。在侧缝线起翘1㎝。
1
N/5-0.3
前腰节长39
臀围高18
衣长90
开衩点25
胸高位23
1.5
衣身制图
N/5-1
B/6+1.5
B/6+2.2
N/5-0.7
2.3
15:5
15:6
S/2-0.7
B/4-0.3
B/4+0.3
1
N/5-0.3
前腰节长39
臀围高18
衣长90
开衩点25
胸高位23
W/4+0.3+2.5
H/4+0.3
W/4-0.3+3
H/4-0.3
旗袍后片×
2
旗袍大襟×
1
小襟×
1
1.5
标注
纱向、样板名称、片数
衣身制图
布置任务
1.完成1:1旗袍衣身框架图。
2.绘制后进行自评、互评。
标准评价
1.线条流畅
2.数据准确
3.结构方正
4.标注完整
点评总结
04
点评总结
1.旗袍衣身结构绘制流程
2.旗袍的衣身结构易出现的问题
