服装结构制图
第四章大衣结构制图
第一节女大衣
第二节男大衣
第三节大衣款式变化
第一节女大衣
女大衣的变化繁多，上衣中的各类款式均可用于大衣，它与上衣的区别在于它的长度。从大衣本身来说，长大衣位置在膝下;中大衣位置在膝上10 cm左右;短大衣位置则在齐中指左右，本节主要讲述的是中大衣。
(一)款式图与外形概述
该款式领型为蟹钳式翻驳领，前中开襟、单排扣、钉纽3粒，前片腰节线下左右各设一装尖角袋盖的贴袋，后中设背缝。袖型为两片式圆装袖(图4-1)。
适用面料:粗花呢、女式呢等。
(二)测量要点
胸围的放松量按穿着层次加放松量。
(三)制图规格(表4-1)
上一页
下一页
返回
第一节女大衣

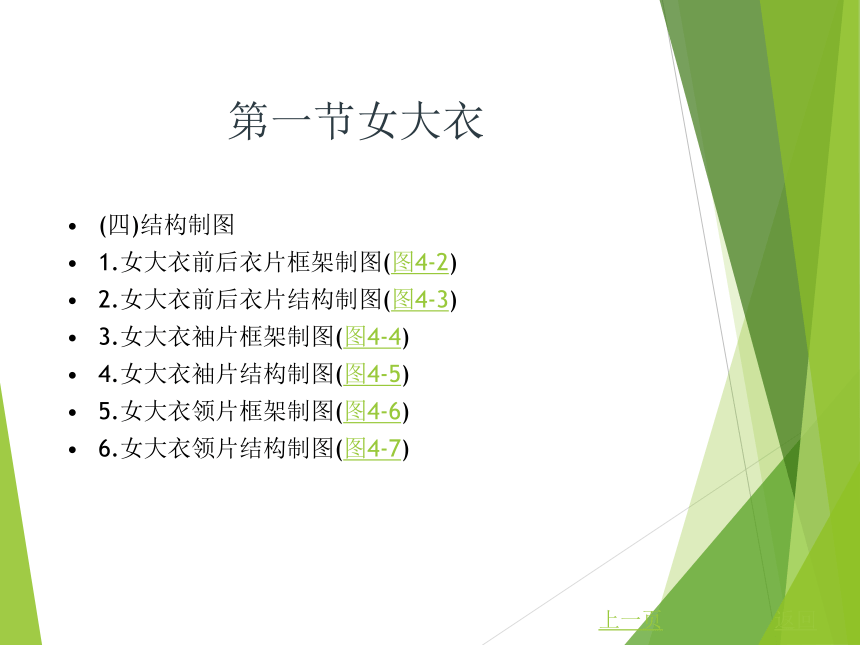

(四)结构制图
1.女大衣前后衣片框架制图(图4-2)
2.女大衣前后衣片结构制图(图4-3)
3.女大衣袖片框架制图(图4-4)
4.女大衣袖片结构制图(图4-5)
5.女大衣领片框架制图(图4-6)
6.女大衣领片结构制图(图4-7)
上一页
返回
第二节男大衣
男大衣的外形以箱型为主，造型平整、简洁，体现男性的阳刚之美。根据穿着季节的需要，面料可厚可稍薄，如春秋季穿着可选用稍薄的缎背华达呢等。
(一)款式图与外形概述
该款式为领型为平驳头西服领，前中开襟、单排扣、钉纽4粒，前片腰节线下左右各设一装袋盖的贴袋，后中设背缝，下端设背权。袖型为两片式圆装袖，袖口开权钉纽3粒。领口、门襟、底边、袋盖、袋口、后袖缝、背缝均缉止口(图4-8)。
适用面料:大衣呢等呢类以及厚型呢绒类等。
下一页
返回
第二节男大衣

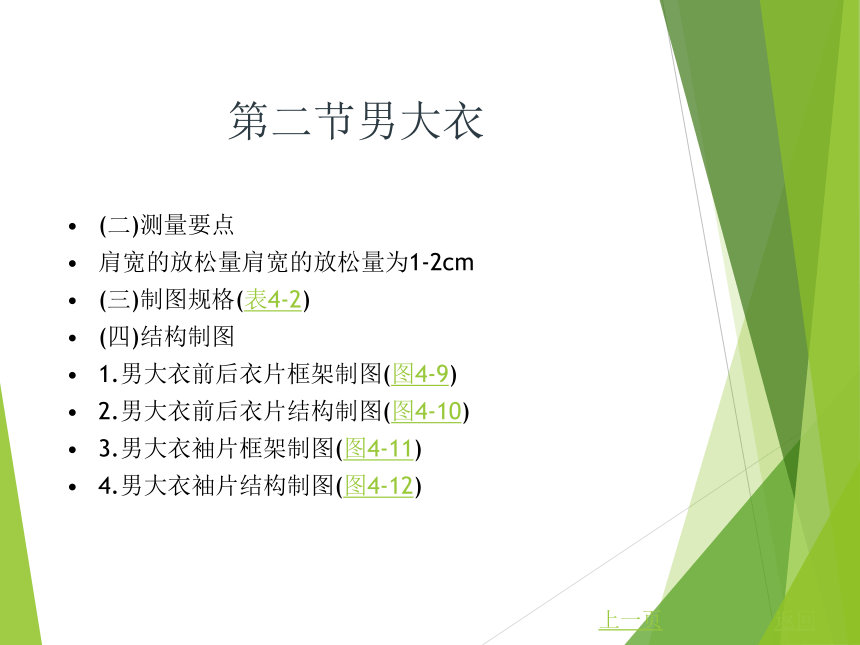

(二)测量要点
肩宽的放松量肩宽的放松量为1-2cm
(三)制图规格(表4-2)
(四)结构制图
1.男大衣前后衣片框架制图(图4-9)
2.男大衣前后衣片结构制图(图4-10)
3.男大衣袖片框架制图(图4-11)
4.男大衣袖片结构制图(图4-12)
上一页
返回
第三节大衣款式变化

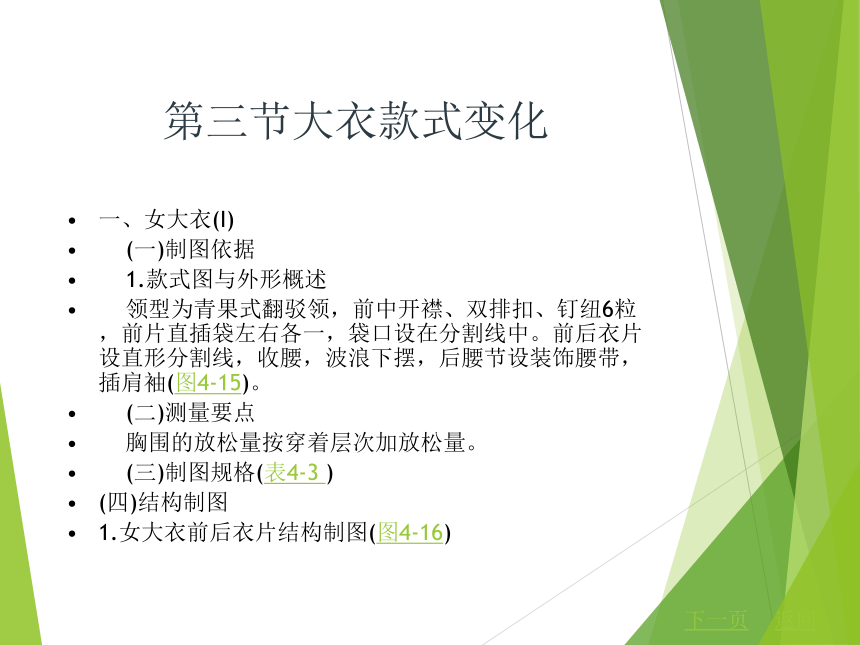

一、女大衣(I)
(一)制图依据
1.款式图与外形概述
领型为青果式翻驳领，前中开襟、双排扣、钉纽6粒，前片直插袋左右各一，袋口设在分割线中。前后衣片设直形分割线，收腰，波浪下摆，后腰节设装饰腰带，插肩袖(图4-15)。
(二)测量要点
胸围的放松量按穿着层次加放松量。
(三)制图规格(表4-3 )
(四)结构制图
1.女大衣前后衣片结构制图(图4-16)
下一页
返回
第三节大衣款式变化

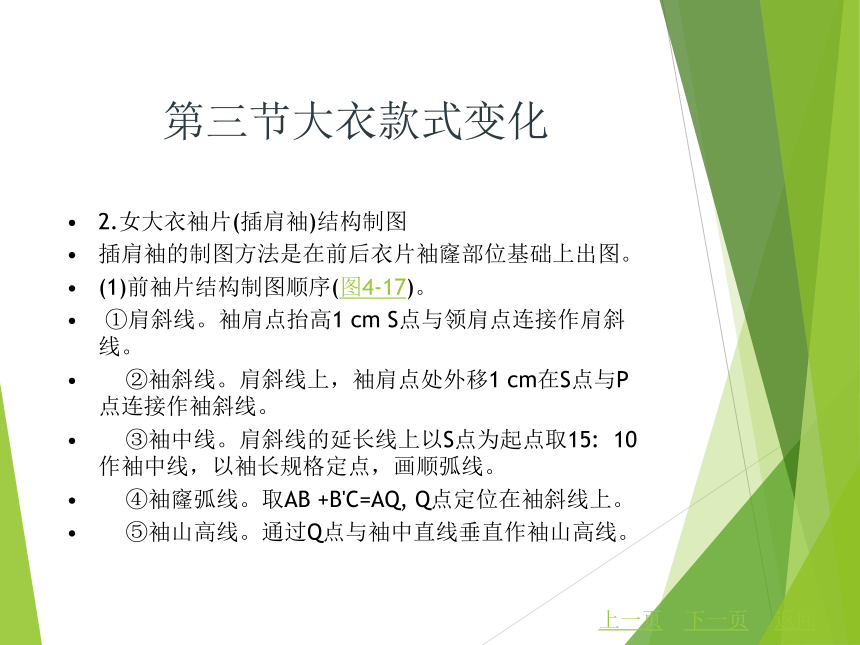

2.女大衣袖片(插肩袖)结构制图
插肩袖的制图方法是在前后衣片袖窿部位基础上出图。
(1)前袖片结构制图顺序(图4-17)。
①肩斜线。袖肩点抬高1 cm S点与领肩点连接作肩斜线。
②袖斜线。肩斜线上，袖肩点处外移1 cm在S点与P点连接作袖斜线。
③袖中线。肩斜线的延长线上以S点为起点取15: 10作袖中线，以袖长规格定点，画顺弧线。
④袖窿弧线。取AB +B'C=AQ, Q点定位在袖斜线上。
⑤袖山高线。通过Q点与袖中直线垂直作袖山高线。
上一页
下一页
返回
第三节大衣款式变化

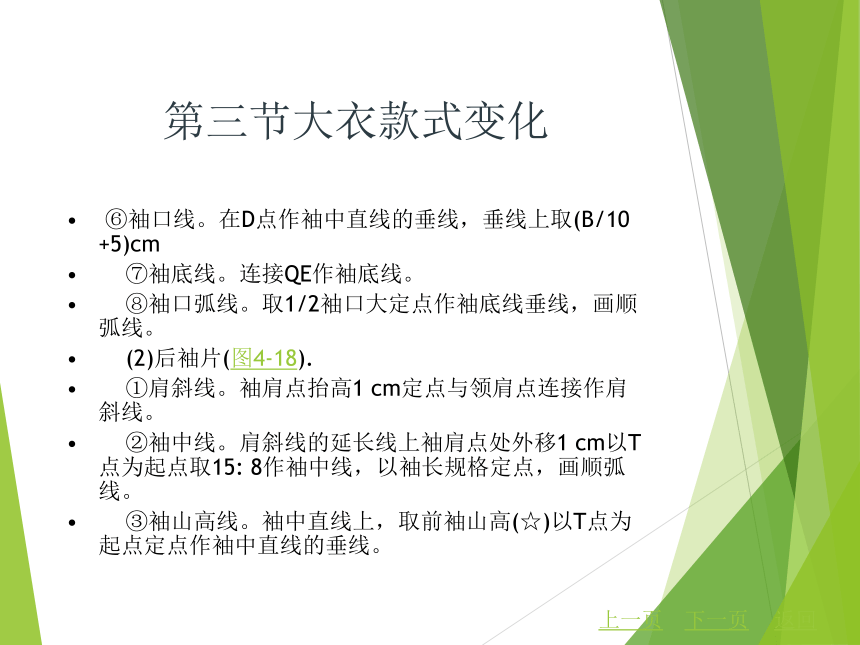

⑥袖口线。在D点作袖中直线的垂线，垂线上取(B/10 +5)cm
⑦袖底线。连接QE作袖底线。
⑧袖口弧线。取1/2袖口大定点作袖底线垂线，画顺弧线。
(2)后袖片(图4-18).
①肩斜线。袖肩点抬高1 cm定点与领肩点连接作肩斜线。
②袖中线。肩斜线的延长线上袖肩点处外移1 cm以T点为起点取15: 8作袖中线，以袖长规格定点，画顺弧线。
③袖山高线。袖中直线上，取前袖山高(☆)以T点为起点定点作袖中直线的垂线。
上一页
下一页
返回
第三节大衣款式变化

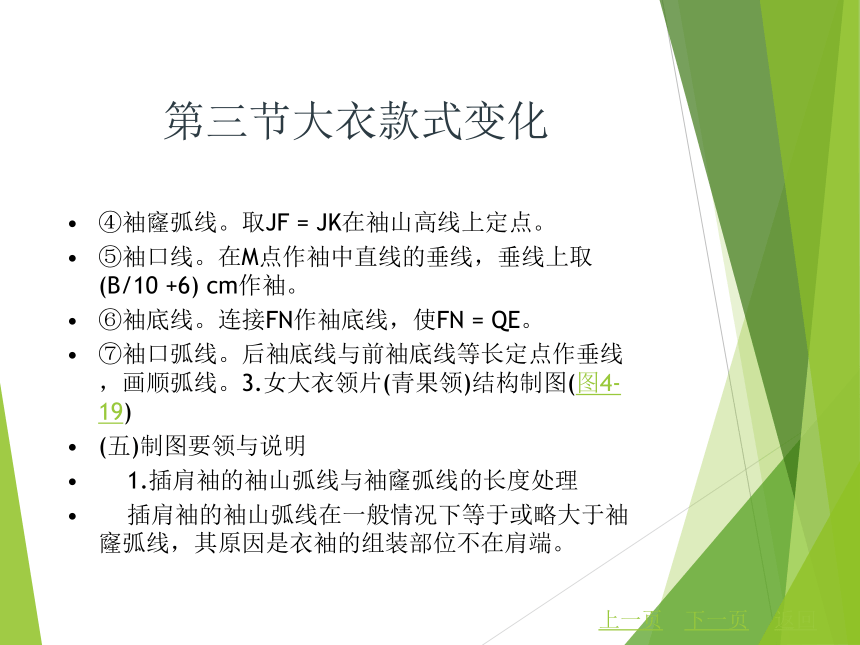

④袖窿弧线。取JF = JK在袖山高线上定点。
⑤袖口线。在M点作袖中直线的垂线，垂线上取(B/10 +6) cm作袖。
⑥袖底线。连接FN作袖底线，使FN = QE。
⑦袖口弧线。后袖底线与前袖底线等长定点作垂线，画顺弧线。3.女大衣领片(青果领)结构制图(图4-19)
(五)制图要领与说明
1.插肩袖的袖山弧线与袖窿弧线的长度处理
插肩袖的袖山弧线在一般情况下等于或略大于袖窿弧线，其原因是衣袖的组装部位不在肩端。
上一页
下一页
返回
第三节大衣款式变化
2.前后袖长的长度处理
前衣袖长与后衣袖长在一般情况下可等长，但有时在面料条件允许的情况下，一也可处理成后衣袖长略长(约0. 5 cm)，主要是使两袖缝拼接后，后衣袖长略有吃势，可使成型后的袖中线不后偏，注意后袖底线的同步加长。
二、女大衣(II)
(一)款式图与外形概述
款式特征:领型为不对称方型翻驳领，前中开襟、单排扣，钉纽4粒，前片肩线前移，前片腰节线下左右各设一横斜袋，后片上部横分割线，后中设背缝。袖型为两边设分割线与前后分割线连成一体，袖口翻边(图4-20)。适用面料:女衣呢等呢绒类均可。
上一页
下一页
返回
第三节大衣款式变化

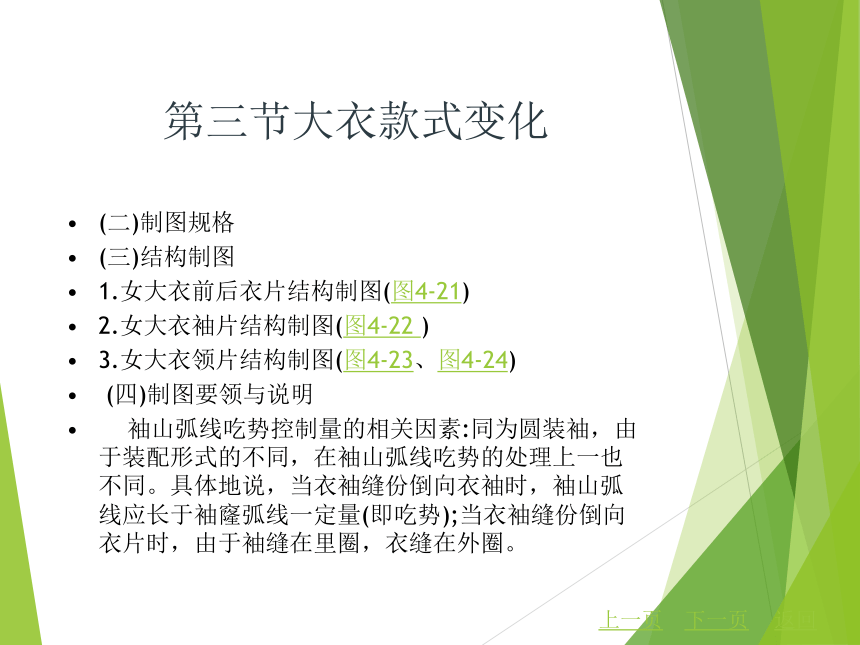

(二)制图规格
(三)结构制图
1.女大衣前后衣片结构制图(图4-21)
2.女大衣袖片结构制图(图4-22 )
3.女大衣领片结构制图(图4-23、图4-24)
(四)制图要领与说明
袖山弧线吃势控制量的相关因素:同为圆装袖，由于装配形式的不同，在袖山弧线吃势的处理上一也不同。具体地说，当衣袖缝份倒向衣袖时，袖山弧线应长于袖窿弧线一定量(即吃势);当衣袖缝份倒向衣片时，由于袖缝在里圈，衣缝在外圈。
上一页
下一页
返回
第三节大衣款式变化
因此袖山弧线略小于袖窿弧线，此时，袖山弧线吃势为负值。具体的控制量应视面料的厚薄而定。具体操作时，应酌情调节袖斜线的长度，以使衣袖装配达到最佳状态。
二、男大衣
(一)制图依据
领型为方型翻驳领，前中暗开襟、单排扣，钉暗纽5粒，前片腰节线下左右各设一斜插袋。后片设背缝，下端开权。袖型为前圆后套型，袖口装袖拌(图4-25 )。 适用面料:大衣呢等呢类。
(二)测量要点
见本章第二节。
(三)制图规格(表4-5)
上一页
下一页
返回
第三节大衣款式变化
(四)结构制图
1.男大衣前后衣片结构制图(图4-26 )
2.男大衣袖片结构制图(图4-27、图4-28)
3.男大衣领片结构制图(图4-29 )
(五)制图要领与说明
袖窿肩端点处的前后肩缝夹角的处理:
由于人体的手臂在腋围处向前运动的幅度远大于向后运动的幅度，在结构制图时，背宽总是大于胸宽。因此，袖窿肩端点处前肩缝夹角保持85。左右，后肩缝夹角保持95。左右，这种处理方法适用于合体型的服装。
上一页
返回
