资源简介

(共19张PPT)
旗袍结构制图
——衣身框架图
回顾温习
衣身框架图
导入新课
点评总结
01
03
02
04
目录/contents
温习回顾
01

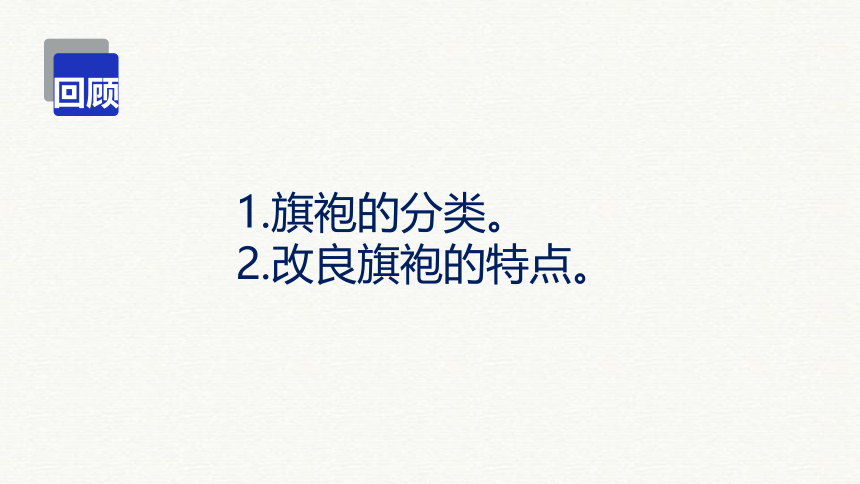

1.旗袍的分类。
2.改良旗袍的特点。
回顾
导入新课
02
赵莉老师的故事
说说改良旗袍的发展变化。
说说你听完赵莉老师的故事后的感受。
衣身框架图
03
制图规格
单位：cm
制图规格
号型 衣长 胸围（上腰） 腰围（中腰） 领围 臀围 前腰节长 袖长
160/84A 108 90 72 34 96 39 20
一、先画大长方形长度是衣长108，宽度是胸围的一半45㎝，再加上前后片结构中间10㎝的隔开空间。这样就画好了上平线和下平线。
N/5-0.3
前腰节长39
臀围高18
衣长108
开衩点25
二、画5条横线和一个衩点1.领深线。根据公式N/5-0.3，得出前领深为34/5-0.3=6.5cm。后领深2.3㎝。2. 胸围线。胸围线从上平线下落23㎝，也就是已知的胸高位23㎝。3.腰围线。腰围线是已知前腰节长39㎝。4.臀围线。臀围高距离腰围高度一般是18㎝。5.开衩点。一般开衩的地方距离臀围高25㎝。
2.3
胸高位23
N/5-1
N/5-0.7
15:5
15:6
S/2-0.7
2.3
三、画5条纵宽线1、领宽。前领宽N/5-1=34/5-1=5.8,前领宽为5.8cm，画出领的框架图。后领宽是根据公式N/5-0.7=34/5-0.7=6.1㎝。2、肩斜线与肩宽。按照15:6画出前肩斜线。根据二分法，把肩宽二等分，然后减0.7，得18.8，即公式S/2（S除以2）-0.7=18.8，从前中心线开始往左移动。按照15:5画出后肩斜线，后肩宽是前小肩的长度+0.5，在肩斜线上标记点位。3、胸围宽。胸围宽按照胸围四分法分配，B/4+0.3=22.5+0.3=22.8㎝。后胸围宽度运用公式B/4-0.3=22.2。4、前胸宽。前胸宽是根据公式B/6+1.5=16.5㎝。5、后背宽。胸围线同前片，后背宽线用公式B/6+2.2=17.2㎝。
N/5-0.3
前腰节长39
臀围高18
衣长108
开衩点25
胸高位23
四、标注
标注数据、公式
N/5-1
B/6+1.5
B/6+2.2
N/5-0.7
15:5
15:6
S/2-0.7
B/4-0.3
B/4+0.3
N/5-0.3
前腰节长39
臀围高18
衣长108
开衩点25
胸高位23
布置任务
1.完成1:1旗袍衣身框架图。
2.绘制后进行自评、互评。
标准评价
1.线条流畅2.数据准确3.结构方正
点评总结
04
点评总结
1.旗袍衣身框架结构绘制流程
2.旗袍的衣身框架易出现的问题
谢谢
聆听
