人体测量
服装制图基础知识及制图方法
服装号型

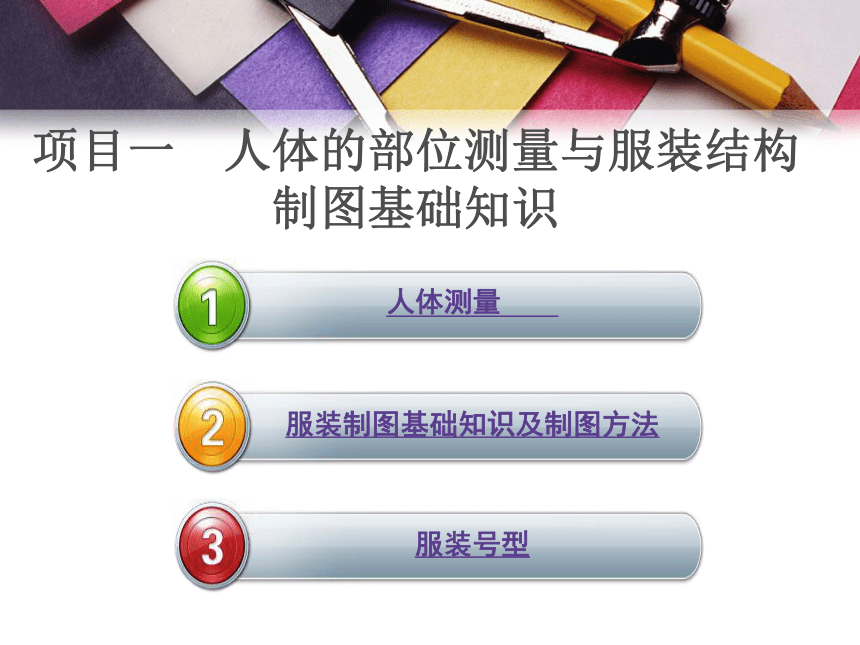

项目一　人体的部位测量与服装结构　　　　　　　　制图基础知识
课题一　人体测量

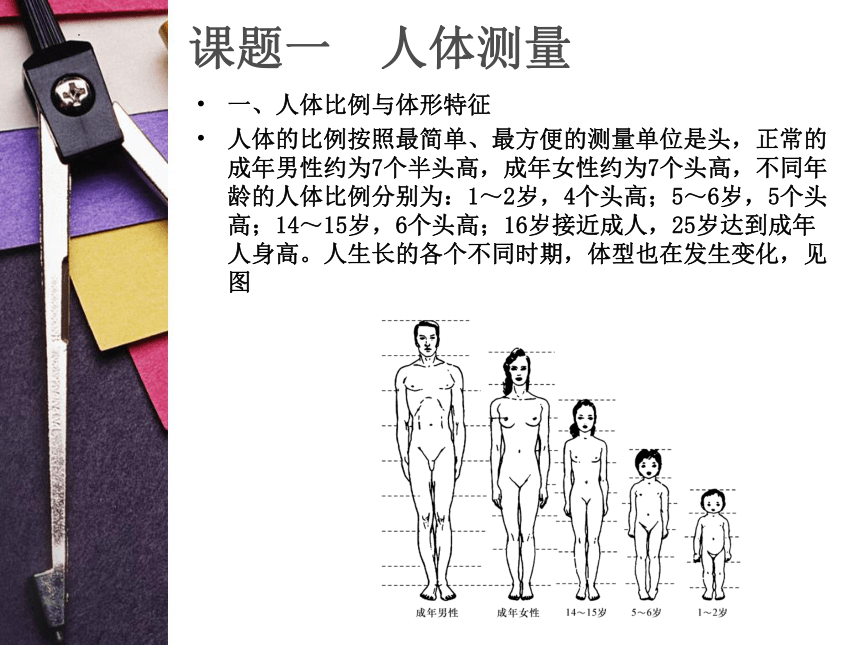

一、人体比例与体形特征
人体的比例按照最简单、最方便的测量单位是头，正常的成年男性约为7个半头高，成年女性约为7个头高，不同年龄的人体比例分别为：1～2岁，4个头高；5～6岁，5个头高；14～15岁，6个头高；16岁接近成人，25岁达到成年人身高。人生长的各个不同时期，体型也在发生变化，见图

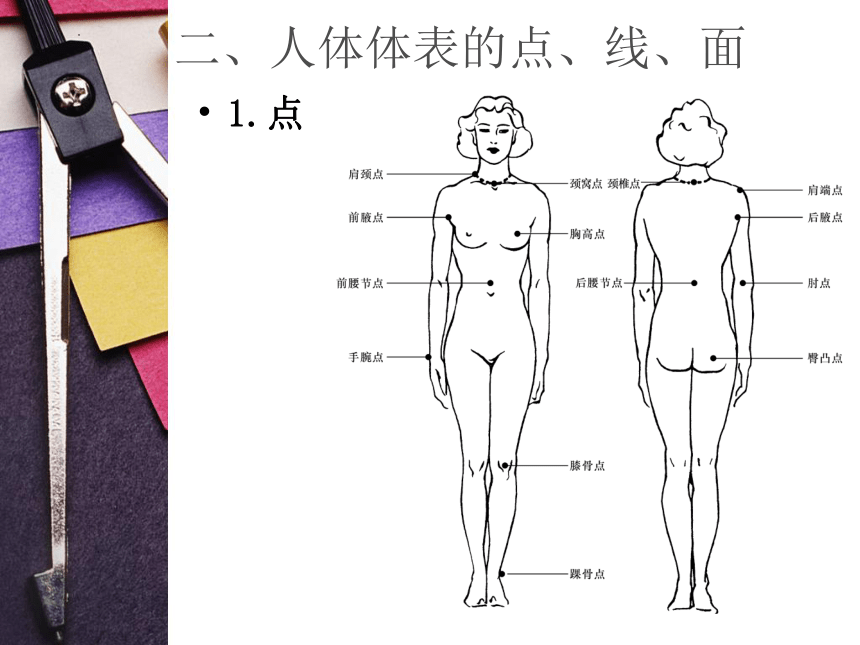

1.点
二、人体体表的点、线、面
1.线
二、人体体表的点、线、面

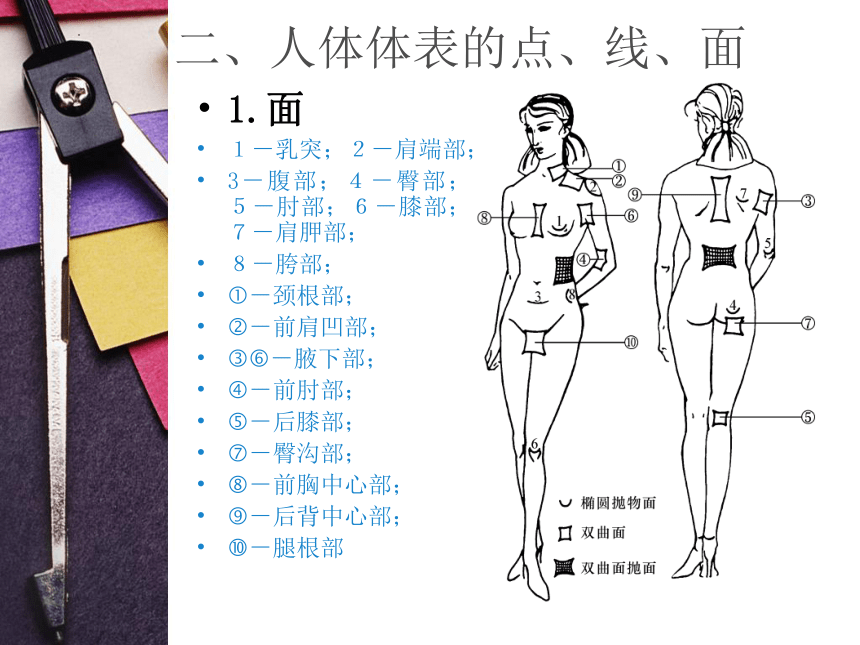

1.面
１－乳突；２－肩端部；
3－腹部；４－臀部；５－肘部；６－膝部；７－肩胛部；
８－胯部；
－颈根部；
－前肩凹部；
－腋下部；
－前肘部；
－后膝部；
－臀沟部；
－前胸中心部；
－后背中心部；
－腿根部
二、人体体表的点、线、面
三、人体测量基础知识

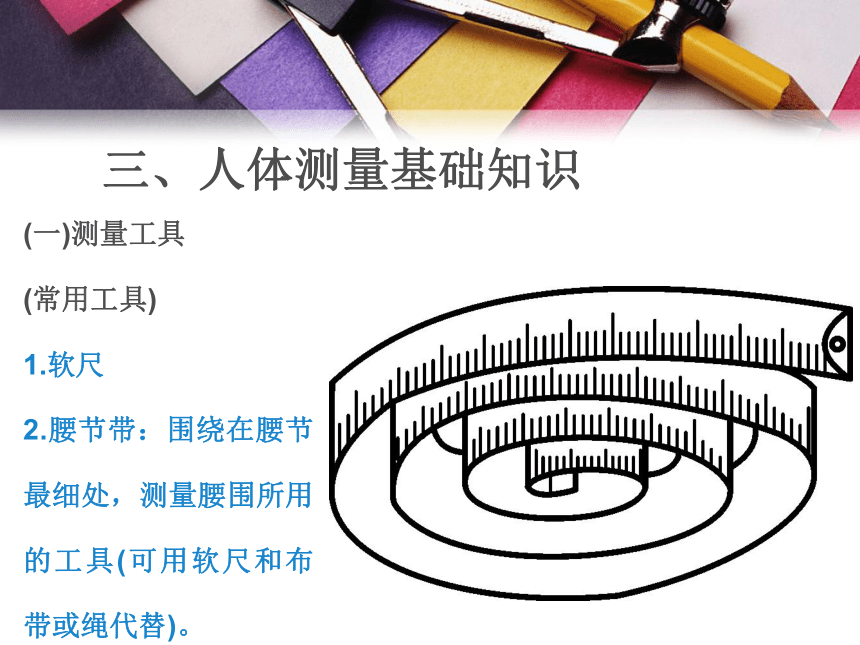

(一)测量工具
(常用工具)
1.软尺
2.腰节带：围绕在腰节最细处，测量腰围所用的工具(可用软尺和布带或绳代替)。

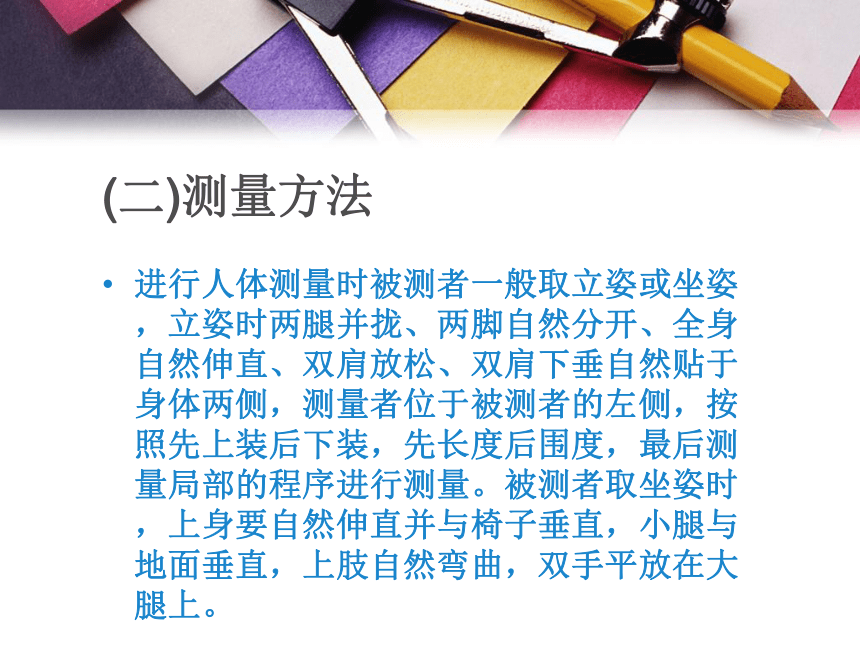

(二)测量方法
进行人体测量时被测者一般取立姿或坐姿，立姿时两腿并拢、两脚自然分开、全身自然伸直、双肩放松、双肩下垂自然贴于身体两侧，测量者位于被测者的左侧，按照先上装后下装，先长度后围度，最后测量局部的程序进行测量。被测者取坐姿时，上身要自然伸直并与椅子垂直，小腿与地面垂直，上肢自然弯曲，双手平放在大腿上。

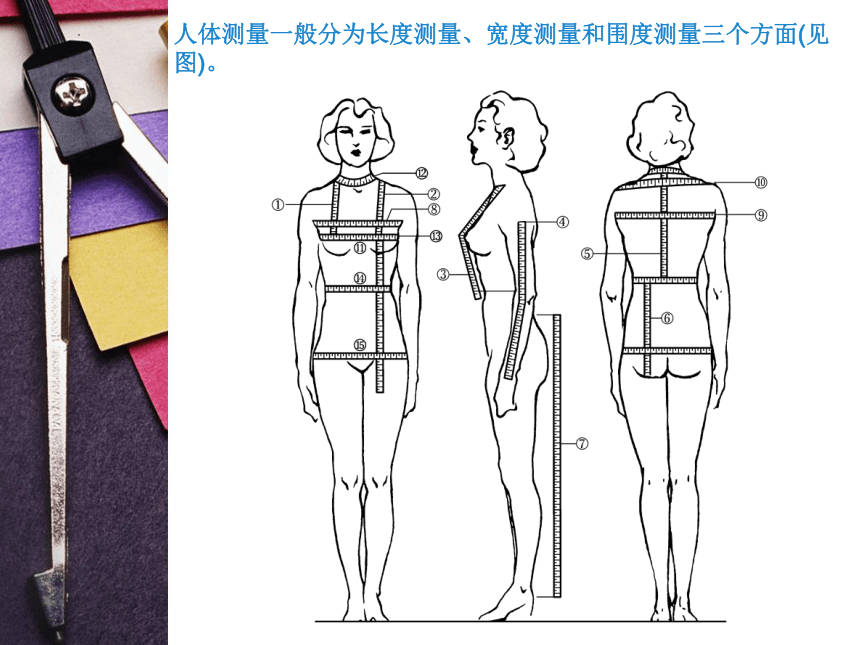

人体测量一般分为长度测量、宽度测量和围度测量三个方面(见图)。

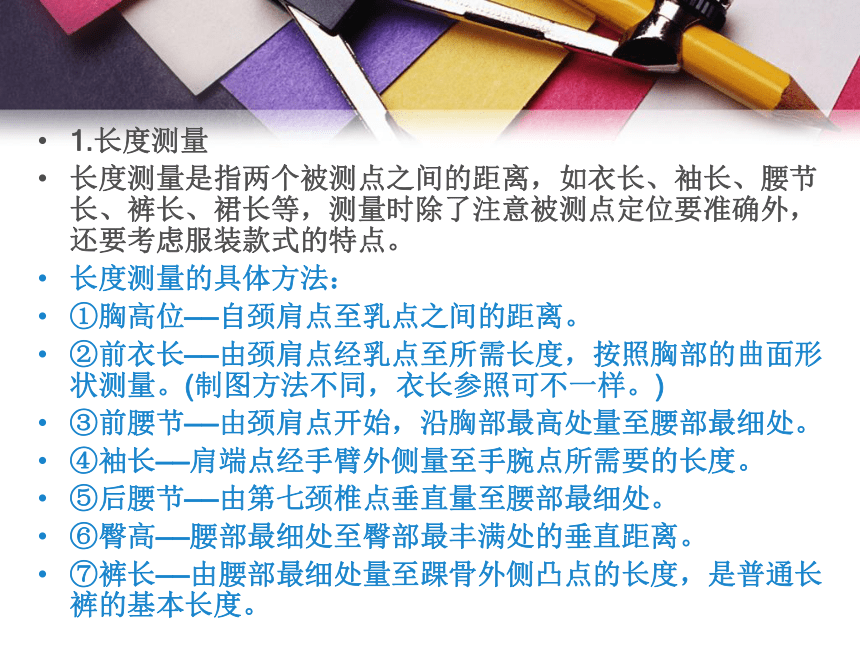

1.长度测量
长度测量是指两个被测点之间的距离，如衣长、袖长、腰节长、裤长、裙长等，测量时除了注意被测点定位要准确外，还要考虑服装款式的特点。
长度测量的具体方法：
①胸高位——自颈肩点至乳点之间的距离。
②前衣长——由颈肩点经乳点至所需长度，按照胸部的曲面形状测量。(制图方法不同，衣长参照可不一样。)
③前腰节——由颈肩点开始，沿胸部最高处量至腰部最细处。
④袖长——肩端点经手臂外侧量至手腕点所需要的长度。
⑤后腰节——由第七颈椎点垂直量至腰部最细处。
⑥臀高——腰部最细处至臀部最丰满处的垂直距离。
⑦裤长——由腰部最细处量至踝骨外侧凸点的长度，是普通长裤的基本长度。

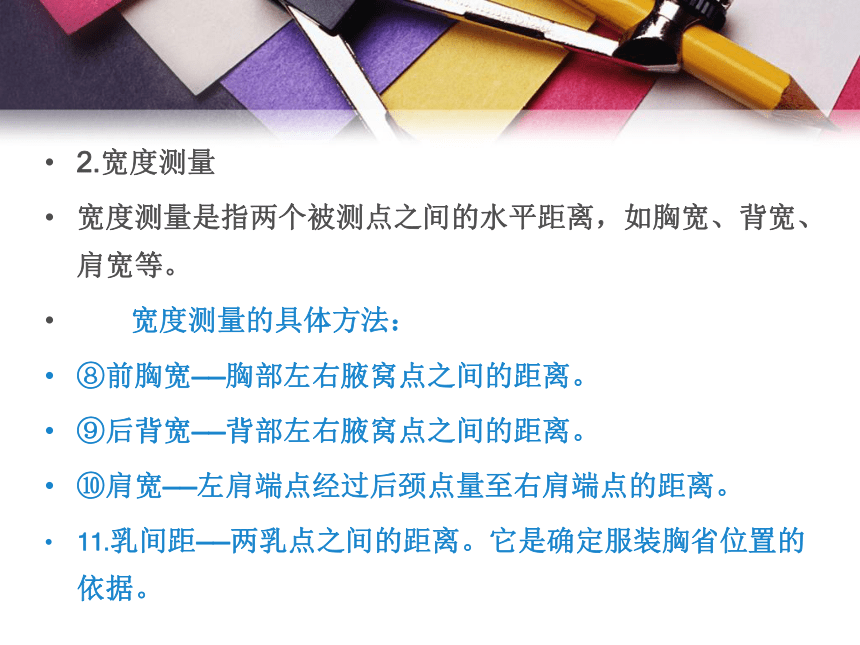

2.宽度测量
宽度测量是指两个被测点之间的水平距离，如胸宽、背宽、肩宽等。
宽度测量的具体方法：
⑧前胸宽——胸部左右腋窝点之间的距离。
⑨后背宽——背部左右腋窝点之间的距离。
⑩肩宽——左肩端点经过后颈点量至右肩端点的距离。
11.乳间距——两乳点之间的距离。它是确定服装胸省位置的依据。

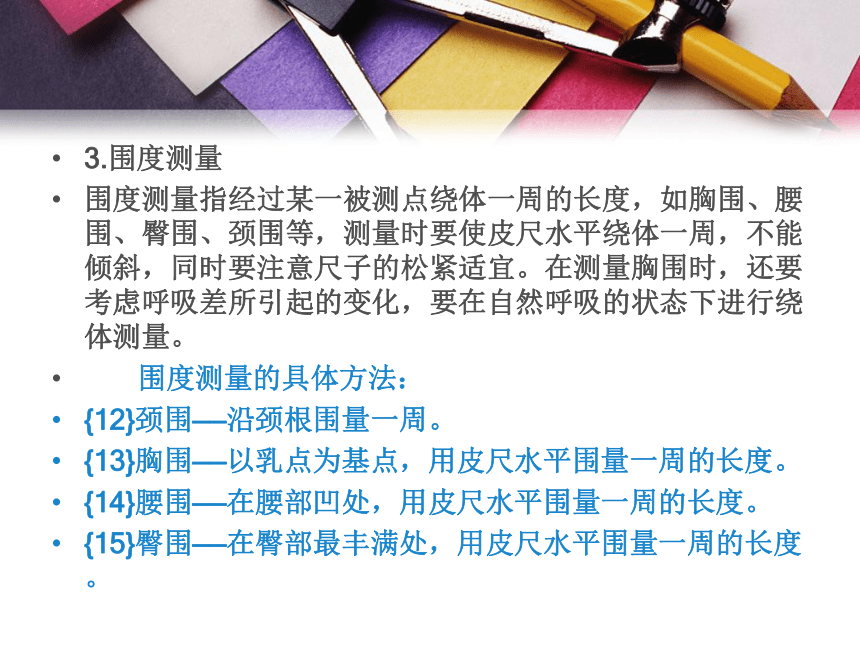

3.围度测量
围度测量指经过某一被测点绕体一周的长度，如胸围、腰围、臀围、颈围等，测量时要使皮尺水平绕体一周，不能倾斜，同时要注意尺子的松紧适宜。在测量胸围时，还要考虑呼吸差所引起的变化，要在自然呼吸的状态下进行绕体测量。
围度测量的具体方法：
{12}颈围——沿颈根围量一周。
{13}胸围——以乳点为基点，用皮尺水平围量一周的长度。
{14}腰围——在腰部凹处，用皮尺水平围量一周的长度。
{15}臀围——在臀部最丰满处，用皮尺水平围量一周的长度。

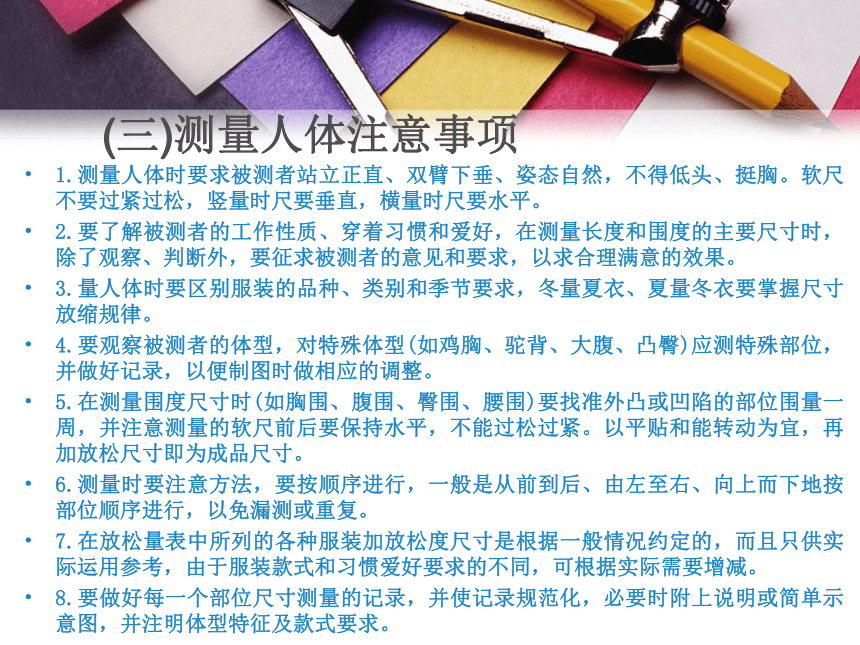

(三)测量人体注意事项
1.测量人体时要求被测者站立正直、双臂下垂、姿态自然，不得低头、挺胸。软尺不要过紧过松，竖量时尺要垂直，横量时尺要水平。
2.要了解被测者的工作性质、穿着习惯和爱好，在测量长度和围度的主要尺寸时，除了观察、判断外，要征求被测者的意见和要求，以求合理满意的效果。
3.量人体时要区别服装的品种、类别和季节要求，冬量夏衣、夏量冬衣要掌握尺寸放缩规律。
4.要观察被测者的体型，对特殊体型(如鸡胸、驼背、大腹、凸臀)应测特殊部位，并做好记录，以便制图时做相应的调整。
5.在测量围度尺寸时(如胸围、腹围、臀围、腰围)要找准外凸或凹陷的部位围量一周，并注意测量的软尺前后要保持水平，不能过松过紧。以平贴和能转动为宜，再加放松尺寸即为成品尺寸。
6.测量时要注意方法，要按顺序进行，一般是从前到后、由左至右、向上而下地按部位顺序进行，以免漏测或重复。
7.在放松量表中所列的各种服装加放松度尺寸是根据一般情况约定的，而且只供实际运用参考，由于服装款式和习惯爱好要求的不同，可根据实际需要增减。
8.要做好每一个部位尺寸测量的记录，并使记录规范化，必要时附上说明或简单示意图，并注明体型特征及款式要求。
(四)服装成品放松量
品种 衣长 袖长 胸围、臀围
中山装 拇指中节 腕部至虎口之间 12~20
西装 拇指中节至拇指尖 腕下１ 12~18
春秋装 虎口至拇指中节 腕下2 12~16
茄克衫 虎口向上量3 虎口3 15~18
长袖衬衫 虎口 腕下２ 12~20
短袖衬衫 虎口向下量10 拇指中节 12~20
长大衣 膝盖线向下量10 拇指中节 20~24
中大衣 膝盖线 虎口 20~24
短大衣 中指尖 虎口 18~24
风雨衣 膝盖向下量10 虎口 20~24
长西裤 腰节线向上量3至离地面3 8~14
短西裤 腰节线向上量3至膝盖线以上10左右 8~14
服装的放松量又称加放量，服装放松量各有不同，在实际制图中，要根据具体情况对照，日常服装的测量、放松量参照值如表
1-1-1所示（cm）。
课题二　服装制图基础知识及制图方法
服装制图在我国产生于十九世纪末，是服装由“作坊式”手工生产向成衣化、规范化、机械化生产转型后形成的新概念。服装制图最初是根据人体规格和款式特点，在布料上画出相应的轮廓线，然后沿轮廓线剪切成衣片。随着服装生产向“成衣化”、“规模化”发展，这种裁剪已不能再适应现代化生产的需要了。于是在这种裁剪的基础上产生了“样板制图”。这样做的目的是为了便于在衣片上做进一步结构处理，如分割、加省、打皱、移位等，当完成结构设计后，再在衣片的轮廓线外加放缝线，使之成为花样式生产用样板，这是现代服装企业中广为采用的制图方法。
一、制图常用工具
1.米尺：以公制为计量单位，长度为100cm，质地为木质或有机玻璃，在制图中用于长直线的绘制工具及服装纵向部位的测量。
2.角尺或三角板：在制图中用于绘出垂直相交的线段(见图)。
3.直尺：绘制直线和测量较短距离的尺子,长度有30cm、50cm等(见图1-2-2)。
4.比例尺：制图中用来测量长度的尺子，刻度按照不同的放大或缩小比例而设置(见图1-2-3)。
图1-2-2
图1-2-3
5.曲线板：绘制曲线用的工具，在绘制袖窿、袖山、领圈和裤子裆线等曲线时非常方便(见图)。
6.直线笔：又称针管笔，绘制墨线用的笔，直线笔的笔尖通常有0.3mm、0.5mm、0.8mm三种类型，在比例为1∶5制图中用于基础线文字标注和结构线的绘制(见图
7.铅笔：在实际制图中，基础线选用H或HB，结构线选用2B，在绘制缩小图时基础线选用H或2H，结构线选用HB，如果要在同一张制图上分别画出几种不同的分割线，可以选用不同的铅笔来区分(见图)。
8.裁剪剪刀：剪切衣片或纸样的工具，型号有9英寸、10英寸、11英寸、12英寸等数种。
9.样板纸：常用的样板纸有两种，一种是牛皮纸，用于制图和存档用样纸；另一种是卡纸，用以制作生产用样纸。
二、服装的制图及符号
名称 表示符号 使用说明
细实线 表示制图的基础线为粗实线宽度的1/2
粗实线 表示制图的轮廓线宽度为0.05-0.10cm
等分线 用于将某一部分划分为若干相等距离的场合，虚线的宽度与细实线相同
点画线 表示衣片相连接不可裁开的线，线条的宽度与细实线相同
双点画线 用于裁处的折边部位，使用时两端均应是长线，线条的宽度与细实线相同
虚线 用于表示背面的轮廓线和部位缉缝线的线条，线条的宽度与细实线相同
等长 表示两线段长度相等
等量 表示两个以上部位等量
省缝 表示该部位需缝法
二、服装的制图及符号
名称 表示符号 使用说明
褶位 表示该部位需缝去
皱褶 表示布料直接收拢成细褶
直角 表示丙线互相垂直
连接 表示两部位在裁片中相连
经向 对应布料经向
倒顺 顺毛或图案的正常方向
阴裥 表示裥量在内的折裥
扑裥 表示裥量在外的折裥
平行 表示两直线或两弧线间距相等
二、服装的制图及符号
名称 表示符号 使用说明
斜料　 对应布料斜向
间距 表示两点间距离，其中Ｘ表示该距离的具体数值和公式
扣眼位 表示服装扣眼位置及大小标记
纽扣位 表示服装纽扣位置的标记，交叉线的交点是缝线位置
三、服装结构制图代号
部位 代号 部位 代号
胸围 B 肘围线 EL
腰围 W 膝围线 KL
臀围 H 胸高点 BP
领围 N 颈肩点 NP
胸围线 BL 袖窿 AH
腰围线 WL 袖长 SL
臀围线 HL 肩宽 S
领围线 NL 长度 L
四、服装结构制图比例
等比 与实物相同　 1 : 1
缩比 按实物缩小 1 : 2；1 : 3；1 : 4；
1 : 5；1 : 6；1 : 10
倍比 按实物放大 2 : 1；3 : 1；4 : 1
五、服装结构制图方法
(一)比例分配制图法
比例分配制图法是采用以分子为基数的制图法，以主要围度尺寸按照比例关系，推导其他部位尺寸的制图方法。
(二)原型法
原型法是来源于日本的制图方法，所谓“原型”是以人体的净样数值为依据，加上固定的放松量，经比例分配法计算绘制而成的近似人体表面的平面展开图，然后以此为基础进行各种服装的款式变化。
(三)基型法
基型法是指在借鉴原型制图法的基础上进行适当修正充实后提炼而成的方法。
课题三　服装号型
一、服装号型的概念
在新的号型规定中，“号”是指人体的身高，以cm为单位表示,是设计和选购服装长短的依据，“型”是指人体的胸围或腰围，以cm为单位表示,是设计或选购服装肥瘦的依据。新服装号型标准根据人体胸围与腰围之间的差数，将人体划分为四种类型，有关类型分类代号和范围见表.
体型分类代号 Y A B C
胸围与腰围之差 24~19 18~14 13~9 8~4
体型分类代号 Y A B C
胸围与腰围之差 22~17 16~12 11~7 6~2
表1-3-1 男子体型分类代号及范围单位：cm
表1-3-2　女子体型分类代号及范围单位：cm
二、服装类型的标准
服装产品进入销售市场以前，按“服装号型系列”标准规定，必须标明服装号型及人体分类代号。服装号型的标注形式为“号/型”、体型分类代号。例如:男上衣号型170/88A，表示本服装适合于身高在168～172cm之间，紧胸围在86～89cm之间的人穿着，“A”表示胸围与腰围的差数在16～12cm之间的体型。又如，女裤型号160/68A表示该号型的裤子适合于总体身高为158～162cm，紧腰围在67～69 cm之间的人穿着，“A”表示胸围与腰围的差数在18～14cm之间的体型。
三、服装号型系列
1.号型系列是服装批量生产中规格到位和购买的标准，以中间标准体为中心，向两边依次递增或递减。服装规格也应按此系列进行设计。
2.身高分别以10cm、5cm分档组成系列。
3.胸围、腰围分别以4cm、2cm分档组成系列。
4.成年男子以155～185cm分成7档，成年女子以145～175cm分成7档。
四、服装号型的应用及控制部位数值
新的服装号型中编制了各系列的控制部位数值表，控制部位共有10个，即身高、颈椎点高、坐姿颈椎点高、全臂长、腰围高、胸围、颈围、总肩宽、腰围、臀围，它们的数值都是以“号”和“型”为基础制定的。首先以中间体的规格确定中心号型的数值，然后按照各自不同的规格系列，通过推档而形成全部规格系列。
成年男子中间体标准为：总体高170 cm，胸围88 cm，腰围74 cm，体型特征为“A”型。号型表示：上衣170/88A，下装170/74A；成年女子中间体标准为：总体高160 cm，胸围84 cm，腰围68 cm，体型特征为“A”型。号型表示方法：上衣160/84A，下装160/68A。
