服装结构制图（第6版）
高等教育出版社

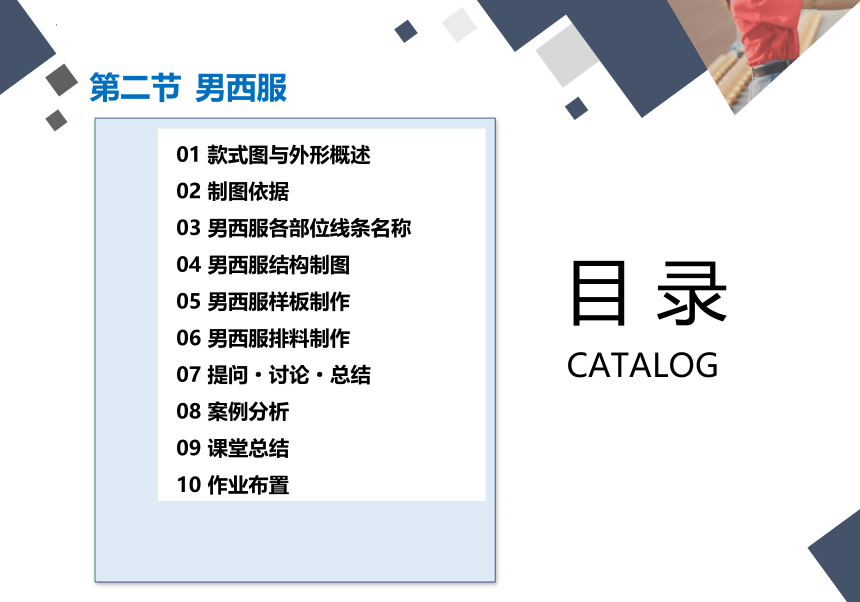

目 录
CATALOG
第二节 男西服
01 款式图与外形概述
02 制图依据
03 男西服各部位线条名称
04 男西服结构制图
05 男西服样板制作
06 男西服排料制作
07 提问·讨论·总结
08 案例分析
09 课堂总结
10 作业布置
第七章 西服结构制图
第二节 男西服
款式特征：领型为平驳头西服领。前中开襟、单排扣，钉纽2粒。前片收腰省、腋下省，左前片设胸袋，腰节线下左右各设一装袋盖的开袋，袋型为双嵌线装袋盖，后中设背缝，袖型为两片式圆装袖，袖口开衩，钉装饰纽3粒。
适用面料：各种全毛、毛涤呢绒或聚酯纤维等。
一、款式图与外形概述：
男西服款式图
第七章 西服结构制图
第二节 男西服

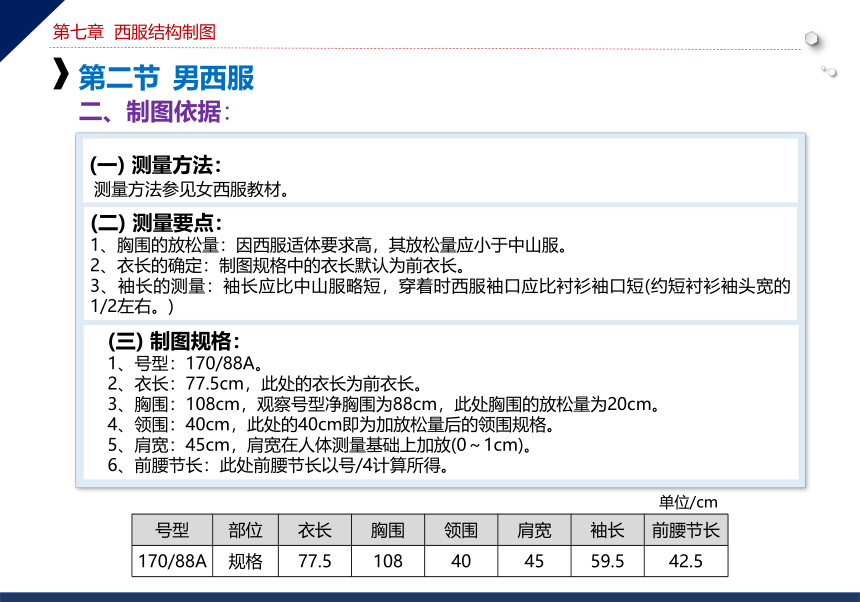

二、制图依据：
(一) 测量方法：
测量方法参见女西服教材。
(二) 测量要点：
1、胸围的放松量：因西服适体要求高，其放松量应小于中山服。
2、衣长的确定：制图规格中的衣长默认为前衣长。
3、袖长的测量：袖长应比中山服略短，穿着时西服袖口应比衬衫袖口短(约短衬衫袖头宽的1/2左右。)
(三) 制图规格：
1、号型：170/88A。
2、衣长：77.5cm，此处的衣长为前衣长。
3、胸围：108cm，观察号型净胸围为88cm，此处胸围的放松量为20cm。
4、领围：40cm，此处的40cm即为加放松量后的领围规格。
5、肩宽：45cm，肩宽在人体测量基础上加放(0～1cm)。
6、前腰节长：此处前腰节长以号/4计算所得。
号型 部位 衣长 胸围 领围 肩宽 袖长 前腰节长
170/88A 规格 77.5 108 40 45 59.5 42.5
单位/cm
第七章 西服结构制图
第二节 男西服
三、男西服各部位线条名称：

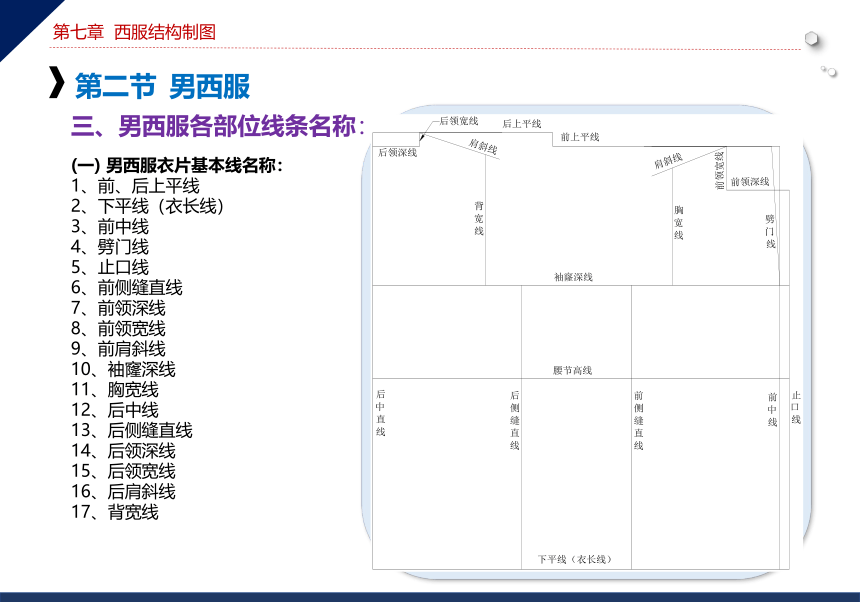

(一) 男西服衣片基本线名称：
1、前、后上平线
2、下平线（衣长线）
3、前中线
4、劈门线
5、止口线
6、前侧缝直线
7、前领深线
8、前领宽线
9、前肩斜线
10、袖窿深线
11、胸宽线
12、后中线
13、后侧缝直线
14、后领深线
15、后领宽线
16、后肩斜线
17、背宽线
第七章 西服结构制图
第二节 男西服
三、男西服各部位线条名称：

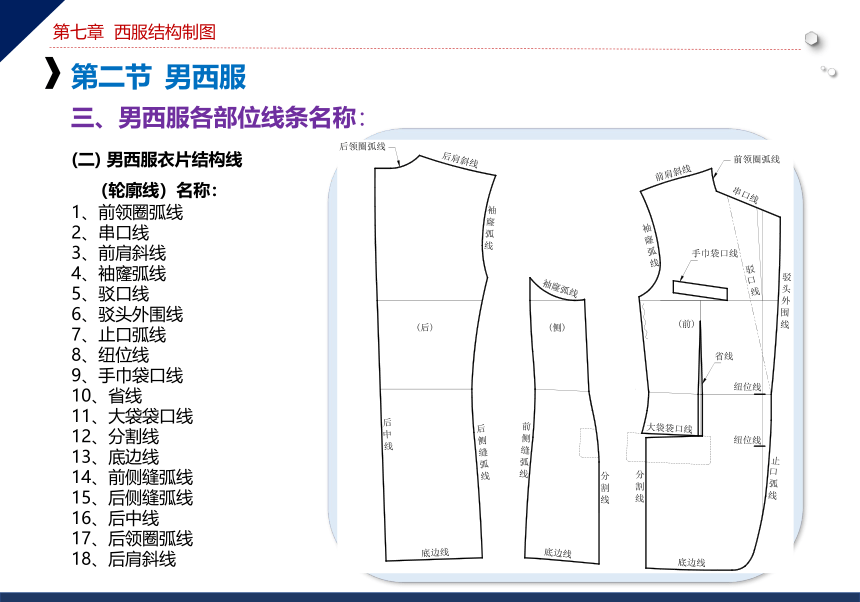

(二) 男西服衣片结构线
（轮廓线）名称：
1、前领圈弧线
2、串口线
3、前肩斜线
4、袖窿弧线
5、驳口线
6、驳头外围线
7、止口弧线
8、纽位线
9、手巾袋口线
10、省线
11、大袋袋口线
12、分割线
13、底边线
14、前侧缝弧线
15、后侧缝弧线
16、后中线
17、后领圈弧线
18、后肩斜线
第七章 西服结构制图
第二节 男西服
三、男西服各部位线条名称：
(三) 男西服衣片各部位名称：
1、衣长
2、前腰节长
3、前领宽/2
4、前领深
5、前肩宽/2
6、前肩斜度
7、驳头
8、驳头宽
9、袖窿深
10、前胸宽/2
11、前胸围/2
12、前摆围/2
13、叠门宽
14、手巾袋
15、胸腰省
16、腋下省
17、肚省
18、前袋袋盖
19、纽位
20、后中长
21、后领宽/2
22、后领深
23、后肩宽/2
24、后肩斜度
25、后背宽/2
26、后胸围/2
27、后腰围/2
28、后摆围/2
29、袖窿弧线总长=AH
30、前领圈弧长+后领圈弧长=领圈弧长/2
第七章 西服结构制图
第二节 男西服
三、男西服各部位线条名称：

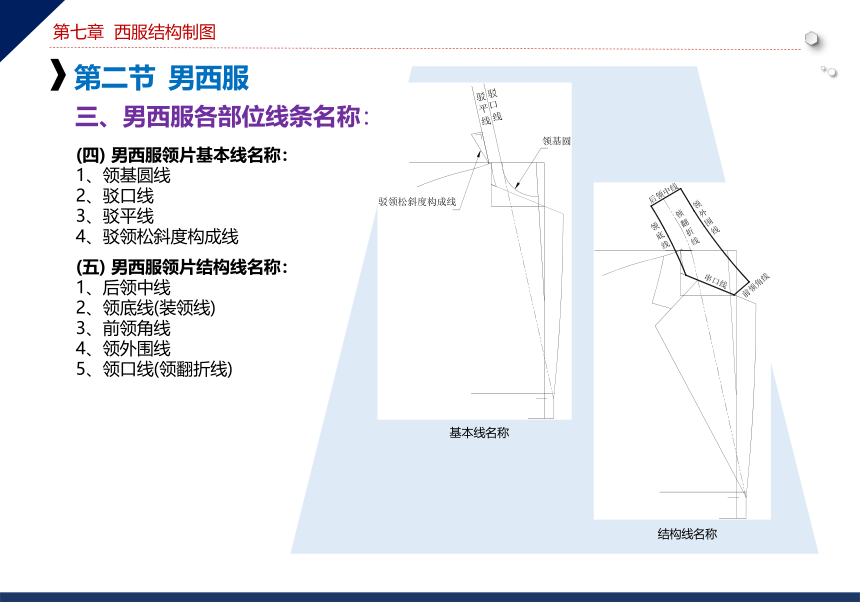

(四) 男西服领片基本线名称：
1、领基圆线
2、驳口线
3、驳平线
4、驳领松斜度构成线
(五) 男西服领片结构线名称：
1、后领中线
2、领底线(装领线)
3、前领角线
4、领外围线
5、领口线(领翻折线)
基本线名称
结构线名称
第七章 西服结构制图
第二节 男西服
三、男西服各部位线条名称：

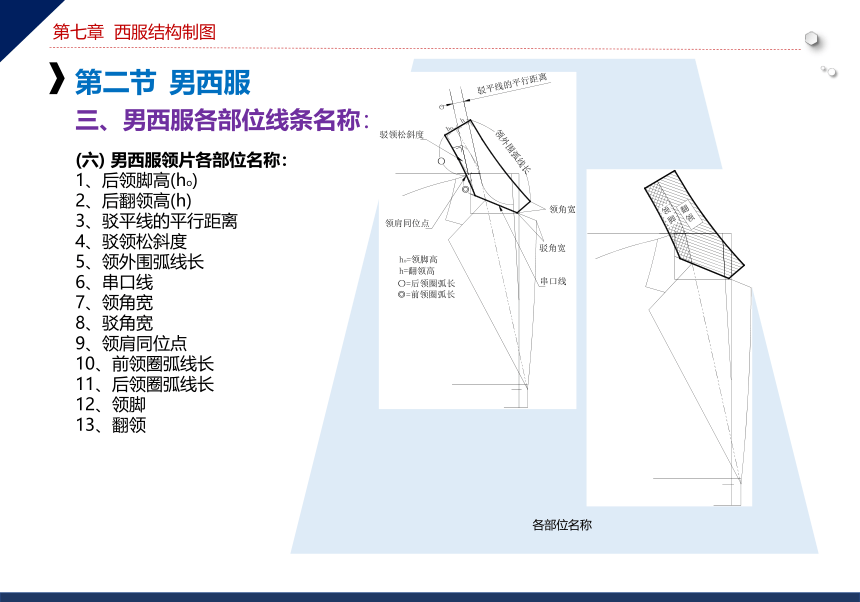

(六) 男西服领片各部位名称：
1、后领脚高(ho)
2、后翻领高(h)
3、驳平线的平行距离
4、驳领松斜度
5、领外围弧线长
6、串口线
7、领角宽
8、驳角宽
9、领肩同位点
10、前领圈弧线长
11、后领圈弧线长
12、领脚
13、翻领
各部位名称
第七章 西服结构制图
第二节 男西服
三、男西服各部位线条名称：

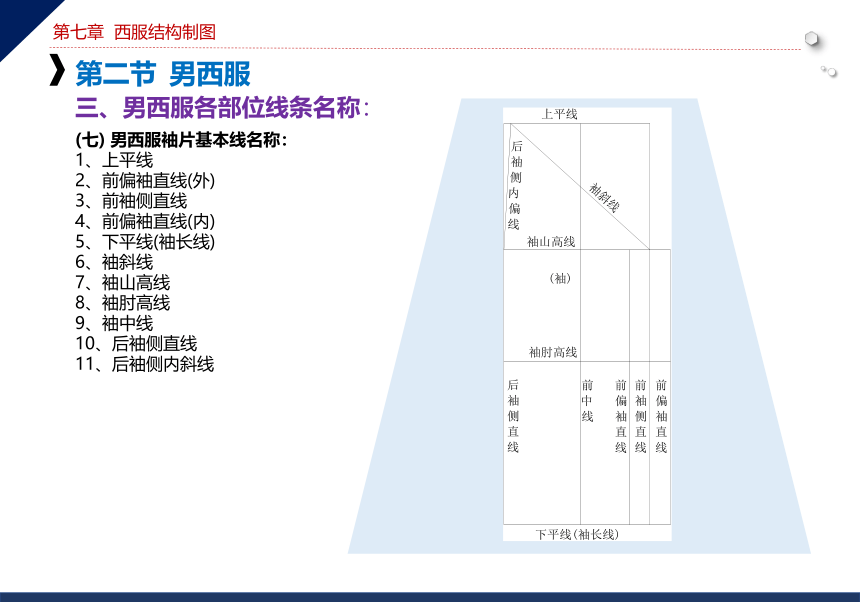

(七) 男西服袖片基本线名称：
1、上平线
2、前偏袖直线(外)
3、前袖侧直线
4、前偏袖直线(内)
5、下平线(袖长线)
6、袖斜线
7、袖山高线
8、袖肘高线
9、袖中线
10、后袖侧直线
11、后袖侧内斜线
第七章 西服结构制图
第二节 男西服
三、男西服各部位线条名称：

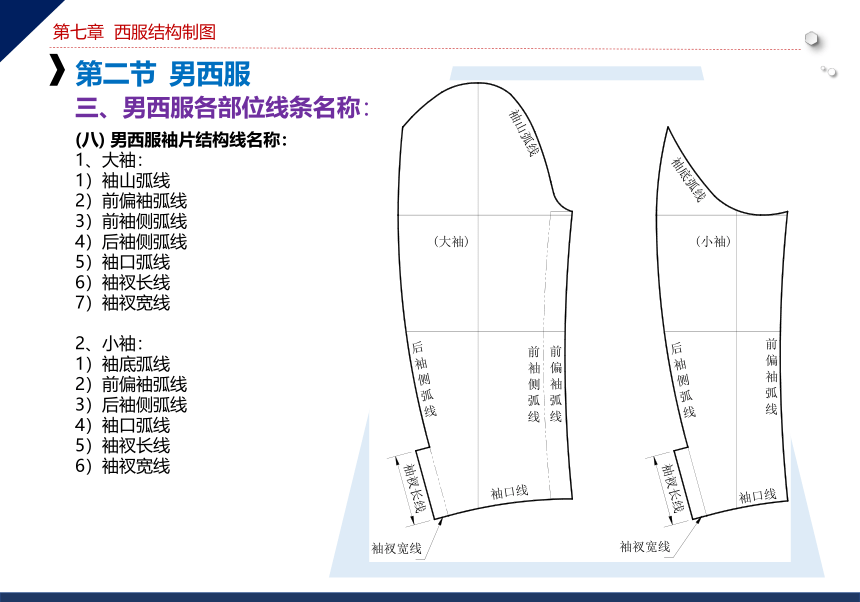

(八) 男西服袖片结构线名称：
1、大袖：
1）袖山弧线
2）前偏袖弧线
3）前袖侧弧线
4）后袖侧弧线
5）袖口弧线
6）袖衩长线
7）袖衩宽线
2、小袖：
1）袖底弧线
2）前偏袖弧线
3）后袖侧弧线
4）袖口弧线
5）袖衩长线
6）袖衩宽线
第七章 西服结构制图
第二节 男西服
三、男西服各部位线条名称：
(九) 男西服袖片各部位名称：
1、袖肥宽
2、袖山高
3、袖肘高
4、袖长
5、后袖侧内偏量
6、前偏袖宽
7、袖衩
8、袖口宽
第七章 西服结构制图
第二节 男西服
三、男西服各部位线条名称：
(十) 男西服零部件各部位名称（均为毛样，包括面里）：
1、挂面
2、大袋嵌线（上）
3、大袋嵌线（下）
4、大袋袋垫
5、大袋袋盖面
6、大袋带盖里
7、大袋袋布（上）
8、大袋袋布（下）
9、手巾袋嵌线
10、手巾袋袋垫
11、手巾袋袋布（上）
12、手巾袋袋布（下）
13、里袋嵌线（上）
14、里袋嵌线（下）
15、里袋袋布（上）
16、里袋袋布（下）
第七章 西服结构制图
第二节 男西服
四、男西服结构制图
(一) 前衣片基本线制图
1、前中线①
2、上平线②
3、下平线（衣长线）③
第七章 西服结构制图
第二节 男西服
四、男西服结构制图
(一) 前衣片基本线制图
1、前中线①
2、上平线②
3、下平线（衣长线）③
4、前腰节长线④
第七章 西服结构制图
第二节 男西服
四、男西服结构制图
(一) 前衣片基本线制图
1、前中线①
2、上平线②
3、下平线（衣长线）③
4、前腰节长线④
5、止口线⑤
第七章 西服结构制图
第二节 男西服
四、男西服结构制图
(一) 前衣片基本线制图
1、前中线①
2、上平线②
3、下平线（衣长线）③
4、前腰节长线④
5、止口线⑤
6、前侧缝直线⑥
第七章 西服结构制图
第二节 男西服
四、男西服结构制图
(一) 前衣片基本线制图
1、前中线①
2、上平线②
3、下平线（衣长线）③
4、前腰节长线④
5、止口线⑤
6、前侧缝直线⑥
7、前领深线⑦
8、前领宽线⑧
第七章 西服结构制图
第二节 男西服
四、男西服结构制图
(一) 前衣片基本线制图
1、前中线①
2、上平线②
3、下平线（衣长线）③
4、前腰节长线④
5、止口线⑤
6、前侧缝直线⑥
7、前领深线⑦
8、前领宽线⑧
9、前肩斜线⑨
第七章 西服结构制图
第二节 男西服
四、男西服结构制图
(一) 前衣片基本线制图
1、前中线①
2、上平线②
3、下平线（衣长线）③
4、前腰节长线④
5、止口线⑤
6、前侧缝直线⑥
7、前领深线⑦
8、前领宽线⑧
9、前肩斜线⑨
10、袖窿深线⑩
11、劈门线
12、胸宽线
第七章 西服结构制图
第二节 男西服
四、男西服结构制图
(一) 前衣片基本线制图
1、前中线①
2、上平线②
3、下平线（衣长线）③
4、前腰节长线④
5、止口线⑤
6、前侧缝直线⑥
7、前领深线⑦
8、前领宽线⑧
9、前肩斜线⑨
10、袖窿深线⑩
11、劈门线
12、胸宽线
(二) 后衣片基本线制图
13、后上平线
14、后侧缝直线
15、后中线
第七章 西服结构制图
第二节 男西服
四、男西服结构制图
(一) 前衣片基本线制图
1、前中线①
2、上平线②
3、下平线（衣长线）③
4、前腰节长线④
5、止口线⑤
6、前侧缝直线⑥
7、前领深线⑦
8、前领宽线⑧
9、前肩斜线⑨
10、袖窿深线⑩
11、劈门线
12、胸宽线
(二) 后衣片基本线制图
13、后上平线
14、后侧缝直线
15、后中线
16、后领深线
17、后领宽线
第七章 西服结构制图
第二节 男西服
四、男西服结构制图
(一) 前衣片基本线制图
1、前中线①
2、前上平线②
3、下平线（衣长线）③
4、前腰节长线④
5、止口线⑤
6、前侧缝直线⑥
7、前领深线⑦
8、前领宽线⑧
9、前肩斜线⑨
10、袖窿深线⑩
11、劈门线
12、胸宽线
(二) 后衣片基本线制图
13、后上平线
14、后侧缝直线
15、后中线
16、后领深线
17、后领宽线
18、后肩斜线
19、背宽线
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(三) 前衣片结构线制图
1、驳口线①
2、前领圈弧线、
串口线、
驳头外围线②
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(三) 前衣片结构线制图
1、驳口线①
2、前领圈弧线、
串口线、
驳头外围线②
3、前肩斜线③
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(三) 前衣片结构线制图
1、驳口线①
2、前领圈弧线、
串口线、
驳头外围线②
3、前肩斜线③
4、前袖窿弧线④
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(三) 前衣片结构线制图
1、驳口线①
2、前领圈弧线、
串口线、
驳头外围线②
3、前肩斜线③
4、前袖窿弧线④
各部位线条调整
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(三) 前衣片结构线制图
1、驳口线①
2、前领圈弧线、
串口线、
驳头外围线②
3、前肩斜线③
4、前袖窿弧线④
各部位线条调整
5、前侧缝线⑤
6、纽位⑥
7、止口弧线⑦
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(三) 前衣片结构线制图
1、驳口线①
2、前领圈弧线、
串口线、
驳头外围线②
3、前肩斜线③
4、前袖窿弧线④
各部位线条调整
5、前侧缝线⑤
6、纽位⑥
7、止口弧线⑦
8、手巾袋⑧
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(三) 前衣片结构线制图
1、驳口线①
2、前领圈弧线、
串口线、
驳头外围线②
3、前肩斜线③
4、前袖窿弧线④
各部位线条调整
5、前侧缝线⑤
6、纽位⑥
7、止口弧线⑦
8、手巾袋⑧
9、胸腰省⑨
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(三) 前衣片结构线制图
1、驳口线①
2、前领圈弧线、
串口线、
驳头外围线②
3、前肩斜线③
4、前袖窿弧线④
各部位线条调整
5、前侧缝线⑤
6、纽位⑥
7、止口弧线⑦
8、手巾袋⑧
9、胸腰省⑨
10、大袋⑩
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(三) 前衣片结构线制图
1、驳口线①
2、前领圈弧线、
串口线、
驳头外围线②
3、前肩斜线③
4、前袖窿弧线④
各部位线条调整
5、前侧缝线⑤
6、纽位⑥
7、止口弧线⑦
8、手巾袋⑧
9、胸腰省⑨
10、大袋⑩
腋下省
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(三) 前衣片结构线制图
1、驳口线①
2、前领圈弧线、
串口线、
驳头外围线②
3、前肩斜线③
4、前袖窿弧线④
各部位线条调整
5、前侧缝线⑤
6、纽位⑥
7、止口弧线⑦
8、手巾袋⑧
9、胸腰省⑨
10、大袋⑩
腋下省
11、侧片分割线
12、侧片底边线
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(三) 前衣片结构线制图
1、驳口线①
2、前领圈弧线、
串口线、
驳头外围线②
3、前肩斜线③
4、前袖窿弧线④
各部位线条调整
5、前侧缝线⑤
6、纽位⑥
7、止口弧线⑦
8、手巾袋⑧
9、胸腰省⑨
10、大袋⑩
腋下省
11、侧片分割线
12、侧片底边线
13、肚省
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(三) 前衣片结构线制图
1、驳口线①
2、前领圈弧线、
串口线、
驳头外围线②
3、前肩斜线③
4、前袖窿弧线④
各部位线条调整
5、前侧缝线⑤
6、纽位⑥
7、止口弧线⑦
8、手巾袋⑧
9、胸腰省⑨
10、大袋⑩
腋下省
11、侧片分割线
12、侧片底边线
13、肚省
14、前片分割线
(四) 后衣片结构线制图
15、后领圈弧线
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(四) 后衣片结构线制图
15、后领圈弧线
16、后肩斜线
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(四) 后衣片结构线制图
15、后领圈弧线
16、后肩斜线
17、后袖窿弧线
第七章 西服结构制图
第二节 男西服
四、男西服结构制图：
(四) 后衣片结构线制图
15、后领圈弧线
16、后肩斜线
17、后袖窿弧线
18、后侧缝弧线
19、后底边线
20、后中线
第七章 西服结构制图
第二节 男西服
(五) 领片基本线制图
1、驳口线①
四、男西服结构制图：
衣领在前领圈弧线基础上制图
第七章 西服结构制图
第二节 男西服
(五) 领片基本线制图
1、驳口线①
2、驳平线②
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(五) 领片基本线制图
1、驳口线①
2、驳平线②
3、驳领松斜度③
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(五) 领片基本线制图
1、驳口线①
2、驳平线②
3、驳领松斜度线③
(六) 领片结构线制图
1、前领弧长线①
2、后领弧长线②
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(五) 领片基本线制图
1、驳口线①
2、驳平线②
3、驳领松斜度③
(六) 领片结构线制图
1、前领弧长线①
2、后领弧长线②
3、后领中线③
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(五) 领片基本线制图
1、驳口线①
2、驳平线②
3、驳领松斜度③
(六) 领片结构线制图
1、前领弧长线①
2、后领弧长线②
3、后领中线③
4、领角线④
5、领外围线⑤
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(五) 领片基本线制图
1、驳口线①
2、驳平线②
3、驳领松斜度③
(六) 领片结构线制图
1、前领弧长线①
2、后领弧长线②
3、后领中线③
4、领角线④
5、领外围线⑤
6、领面结构处理图示
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(五) 领片基本线制图
1、驳口线①
2、驳平线②
3、驳领松斜度③
(六) 领片结构线制图
1、前领弧长线①
2、后领弧长线②
3、后领中线③
4、领角线④
5、领外围线⑤
6、领面结构处理图示
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(五) 领片基本线制图
1、驳口线①
2、驳平线②
3、驳领松斜度③
(六) 领片结构线制图
1、前领弧长线①
2、后领弧长线②
3、后领中线③
4、领角线④
5、领外围线⑤
6、领面结构处理图示
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(七) 袖片基本线制图
1、前袖侧直线①
2、上平线②
3、下平线(袖长线)③
4、后袖侧直线④
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(七) 袖片基本线制图
1、前袖侧直线①
2、上平线②
3、下平线(袖长线)③
4、后袖侧直线④
5、袖斜线⑤
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(七) 袖片基本线制图
1、前袖侧直线①
2、上平线②
3、下平线(袖长线)③
4、后袖侧直线④
5、袖斜线⑤
6、袖山高线⑥
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(七) 袖片基本线制图
1、前袖侧直线①
2、上平线②
3、下平线(袖长线)③
4、后袖侧直线④
5、袖斜线⑤
6、袖山高线⑥
7、袖肘高线⑦
8、后袖侧内偏线⑧
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(七) 袖片基本线制图
1、前袖侧直线①
2、上平线②
3、下平线(袖长线)③
4、后袖侧直线④
5、袖斜线⑤
6、袖山高线⑥
7、袖肘高线⑦
8、后袖侧内偏线⑧
9、袖中线⑨
10、前偏袖直线(外)⑩
11、前偏袖直线(内)
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(八) 袖片结构线制图
1、前袖侧弧线①
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(八) 袖片结构线制图
1、前袖侧弧线①
2、袖山弧线②
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(八) 袖片结构线制图
1、前袖侧弧线①
2、袖山弧线②
3、前偏袖弧线③
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(八) 袖片结构线制图
1、前袖侧弧线①
2、袖山弧线②
3、前偏袖弧线③
4、袖口宽④
5、大袖片后袖侧弧线⑤
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(八) 袖片结构线制图
1、前袖侧弧线①
2、袖山弧线②
3、前偏袖弧线③
4、袖口宽④
5、大袖片后袖侧弧线⑤
6、袖口弧线⑥
7、袖衩线⑦
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(八) 袖片结构线制图
1、前袖侧弧线①
2、袖山弧线②
3、前偏袖弧线③
4、袖口宽④
5、大袖片后袖侧弧线⑤
6、袖口弧线⑥
7、袖衩线⑦
8、小袖片后袖侧弧线⑧
9、袖底弧线⑨
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
(八) 袖片结构线制图
1、前袖侧弧线①
2、袖山弧线②
3、前偏袖弧线③
4、袖口宽④
5、大袖片后袖侧弧线⑤
6、袖口弧线⑥
7、袖衩线⑦
8、小袖片后袖侧弧线⑧
9、袖底弧线⑨
10、前偏袖线(内)⑩
四、男西服结构制图：
第七章 西服结构制图
第二节 男西服
六、男西服样板制作：
(一)面样板：
1、样板的放缝：
1）侧缝线=1.5cm；
2）肩缝线=1.5cm；
3）分割线=1.2cm；
4）后中线=2cm；
5）其余均为1cm；
6）手巾袋嵌线及大袋袋盖缝份加放如右图所示；
7）袋垫、嵌线均为毛样。
注：领里为领底呢。
2、样板的贴边：
1）挂面贴边=1.5～2cm；
2）袖口及下摆贴边=4cm。
第六章 两用衫结构制图
第二节 男西服
六、男西服样板制作：
3、面、里零部件配置：
1）挂面；
2）手巾袋嵌线、袋垫及袋布；
第六章 两用衫结构制图
第二节 男西服
六、男西服样板制作：
3、面、里零部件配置：
1）挂面；
2）手巾袋嵌线、袋垫及袋布；
3）前袋袋盖面、里；
4）前袋垫、嵌线及袋布；
第六章 两用衫结构制图
第二节 男西服
六、男西服样板制作：
3、面、里零部件配置：
1）挂面；
2）手巾袋嵌线、袋垫及袋布；
3）前袋袋盖面、里；
4）前袋垫、嵌线及袋布；
5）里袋袋垫、嵌线及袋布。
第七章 西服结构制图
第二节 男西服
六、男西服样板制作：
(四)样板的丝绺标记：
1、丝绺标记具体部位：
前衣片、侧衣片、后衣片、袖片、领面，领里、挂面、手巾袋嵌线及袋垫、大袋袋盖面、嵌线及袋垫。
2、丝绺标记制作要求：
1）丝绺标记应贯通样板上下，
为裁剪时对准布料的丝绺线提供依据；
2）样板的丝绺标记见右图。
第七章 西服结构制图
第二节 男西服
六、男西服样板制作：
(五)样板的定位标记：
(六)样板的文字标记：
第六章 两用衫结构制图
第二节 男西服
六、男西服样板制作：
(二)里样板：
1、里样板配置：前衣片、后衣片参见女西服；大袖片、小袖片参见两用衫。
大袋袋盖里及袋布、手巾袋袋布、里袋嵌线及袋布。
2、里样板丝绺标记。
第六章 两用衫结构制图
第二节 男西服
六、男西服样板制作：
(三)衬样板：
1、衬样板配置：
1）有纺衬：
①全衬：前衣片、挂面、领面、领里。配置方法同面样板。
②部分衬：后衣片上部、后衣片贴边、侧衣片上部、侧衣片贴边、大、小袖口贴边及袖衩。
第六章 两用衫结构制图
第二节 男西服
六、男西服样板制作：
(三)衬样板：
1、衬样板配置：
1）有纺衬：
①全衬：前衣片、挂面、领面、领里。配置方法同面样板。
②部分衬：后衣片上部、后衣片贴边、侧衣片上部、侧衣片贴边、大、小袖口贴边及袖衩。
2）无纺衬：大袋袋盖面及嵌线、里袋嵌线。
3）树脂粘衬：手巾袋嵌线。
4）针刺棉：挺胸衬。
5）黑炭衬：挺胸衬、盖肩衬。
2、衬样板丝绺标记。
第六章 两用衫结构制图
第二节 女两用衫
六、女两用衫样板制作：
(三)衬样板：
3、衬样板文字标记。
第六章 两用衫结构制图
第二节 男西服
七、男西服排料制作：
(一) 面样板排料具体操作方法：
1、宽度（门幅）：142cm；
长度：衣长+袖长+18cm。
2、双幅排料；
3、样板数量:13片。
(二) 里样板排料具体操作方法：
里样板配置方法与两用衫相同。此处排料图省略。
规格：衣长77.5cm
胸围108cm
袖长59.5cm
门幅：142cm
衣长+袖长+18cm=155cm
第六章 两用衫结构制图
第二节 男西服
七、男西服排料制作：
(三) 衬样板排料具体操作方法：
1、有纺衬：
1）宽度（门幅）：150cm；
长度：衣长+6.5cm。
2）双幅排料；
3）样板数量:11片。
2、无纺衬：
1）宽度（门幅）：112cm；
长度：15cm（可排多件）；
2）双幅排料；
3）样板数量：3片。
3、黑炭衬及针刺棉：
1）宽度（门幅）：112cm；
长度：15cm（可排多件）；
2）双幅排料；
3）样板数量：3片。
4、树脂粘衬：
用量较少，可排多块。
(四) 排料要求：
参见裙装排料
规格：衣长77.5cm
胸围108cm
袖长59.5cm
门幅：150cm
衣长+6.5cm=84cm
第七章 西服结构制图
第二节 男西服
八、提问·讨论·总结：
1、选择题：
1） 以下满足男西服款式要求是：
A、开门领； B、关门领； C、设置后中缝 ； D、无后中缝。
2） 男西服的领座高与袖长规格设计要求：
A、领座高低于男衬衫领座高；
B、领座高高于男衬衫领座高；
C、袖长短于男衬衫袖长；
D、袖长长于男衬衫袖长。
3）衣片四分法与三分法的区别是：
A、三分法的前衣片包括前胸宽+前后袖窿宽；
B、四分法的前衣片包括前胸宽+前后袖窿宽；
C、三分法的侧缝线位于背宽线；
D、四分法的侧缝线位于背宽线。
第七章 西服结构制图
第二节 男西服
八、提问·讨论·总结：
2、问题：
1）男西服衣领领面的领翻折线为什么处理成断开的形态？
2）男西服的细节变化。
3）简述衣片前后领宽的定位与衣领款式的关系。
4）前中衣片腋下省的分割线长于前侧片分割线的原因。
第七章 西服结构制图
第二节 男西服
八、提问·讨论·总结：
3、问题总结：
1）男西服衣领领面的领翻折线为什么处理成断开的形态？
答：男西服衣领领面的领翻折线处理成断开的形态主要是满足人体颈部的表面形态。人体的颈部上细下粗，而连领脚的翻驳领的领翻折线长于领底线，不能满足颈部的穿着要求，所以在男西服中需要将领翻折线断开，然后经过结构处理缩短领翻折线，以满足颈部形态的需要。
衣领与颈部关系示意图
衣领领翻折线断开结构处理方法
第七章 西服结构制图
第二节 男西服
八、提问·讨论·总结：
3、问题总结：
2）男西服的细节变化。
答：①领型：平驳领、戗驳领；
②门襟：单排扣、双排扣；
③衩：无衩、后衩、摆衩；
④纽扣：一、二、三、四粒扣等；
⑤下摆：圆角、方角；
⑥袖衩：假衩、真假衩、真衩；
⑦袋型：嵌袋、贴袋。
第七章 西服结构制图
第二节 男西服
八、提问·讨论·总结：
3、问题总结：
3）简述衣片前后领宽的定位与衣领款式的关系。
答：衣片前后领宽的定位与衣领款式的本身特点有关。衣领的款式特点决定了E点至领肩点连线的倾斜度不同。
衣领款式为立领时，
领宽控制值为后领宽=0.2N-0.5；前领宽=0.2N-1。
衣领款式为关门型翻驳领时，
领宽控制值为后领宽=0.2N；前领宽=0.2N-0.5。
衣领款式为开门型翻驳领时，
领宽控制值为后领宽=0.2N+0.5；前领宽=0.2N。
由于西服衣领为开门型翻驳领；中山服衣领则属于关门型翻驳领，因此男西服与中山服的前后领宽控制量不同。
第七章 西服结构制图
第二节 男西服
八、提问·讨论·总结：
3、问题总结：
4）前中衣片腋下省的分割线长于前侧片分割线的原因。
答：前中衣片腋下省的分割线长于前侧片分割线0.3～0.5cm。其原因是为了满足胸部高度的需要，此处的0.3～0.5cm 的收缩量相当于收了一个微量的省。
第七章 西服结构制图
第二节 男西服
九、案例分析：
1、案例1：腋下省延长并直通到底的作用及省口量控制方法解析。
由下图可以看出，腋下省在袖窿深线上的控制量逐渐变化，由此观察相关部位的变化。
第七章 西服结构制图
第二节 男西服
九、案例分析：
2、思考：从以上的案例分析，当腋下省省量变化时，哪些部位会产生相应变化？
3、分析总结：腋下省延长并直通到底的作用主要是：
1）调节腰省：由于袋口要剖开，原来腰省的省尖变成了可随意变化的空档，空档使腰省能够自如地调节。
2）调节省尖处的不平服：由于袋口要剖开，原来的腰省省尖和腋下省省尖消失，从而使大袋处产生自然平服的效果。
3）调节腹、臀部大小：由于腋下省延长并直通到底，给腹、臀围的调节带来了方便。
4）腋下省省口量的大小与腹围和臀围具有相关性。腋下省的省口量增大，腹围和臀围也相应增大。
第七章 西服结构制图
第二节 男西服
十、课堂总结：
回顾教学板书与PPT，教师结合课堂讲授知识进行总结，引导学生重点总结男西服的测量要点及部位线条名称，要求学生理解测量要点并熟记男西服部位线条名称的相关内容，掌握结构制图步骤、样板制作及排料方法。
总结重难点：
1、男西服制图依据；
2、男西服测量要点；
3、男西服结构制图、样板制作及排料方法要点总结。
第七章 西服结构制图
第二节 男西服
十一、作业布置：
1、熟悉测量人体的方法，可以选择家人或朋友在实际的人体上加以练习；并分析体型的规格变化，确定相应的男西服的相应规格。
2、熟悉并背诵男西服各部位线条名称，达到较熟练的程度，要求下次课能进行默写练习。
3、绘制男西服结构图，达到较熟练程度，要求下次课能进行默写练习。
4、绘制男西服样板图。
5、按照所学的男西服排料方法，变化门幅宽度，练习排料。
感 谢 聆 听
高等教育出版社

展开更多......

收起↑
