(共22张PPT)
第八章 压强与浮力
连通器
1.知道连通器原理,知道船闸的工作原理,能在实际情况中辨认连通器,能用连通器解释一些简单的实际问题.
2.经历“液片模型”推导出连通器原理的过程.
学习目标

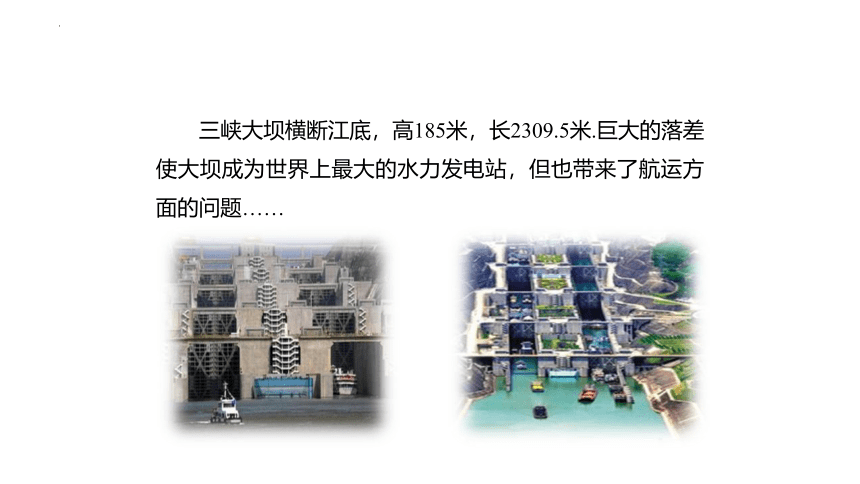

三峡大坝横断江底,高185米,长2309.5米.巨大的落差使大坝成为世界上最大的水力发电站,但也带来了航运方面的问题……
观察与思考
如图所示茶壶,它的结构有什么特点?壶盖上方为什么留一小孔?茶壶的壶嘴与壶身的高度有什么关系?图乙所示茶壶在设计上有问题吗?它能装满水吗?

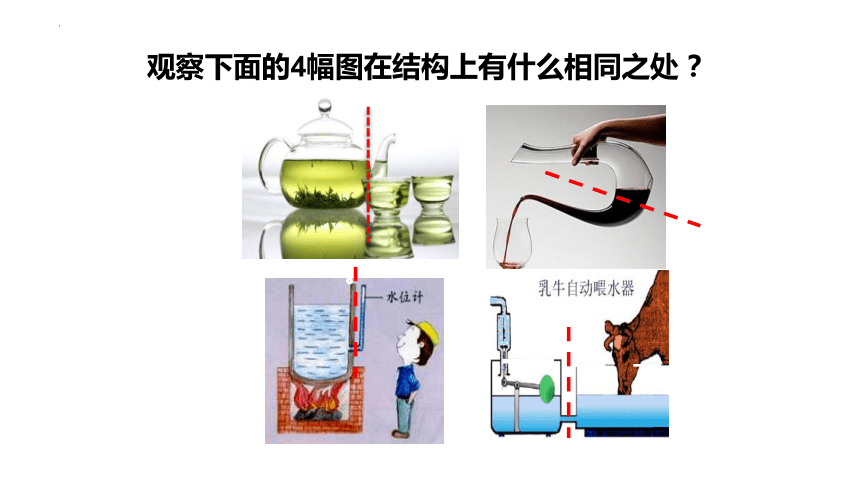

观察下面的4幅图在结构上有什么相同之处 ?
小孔

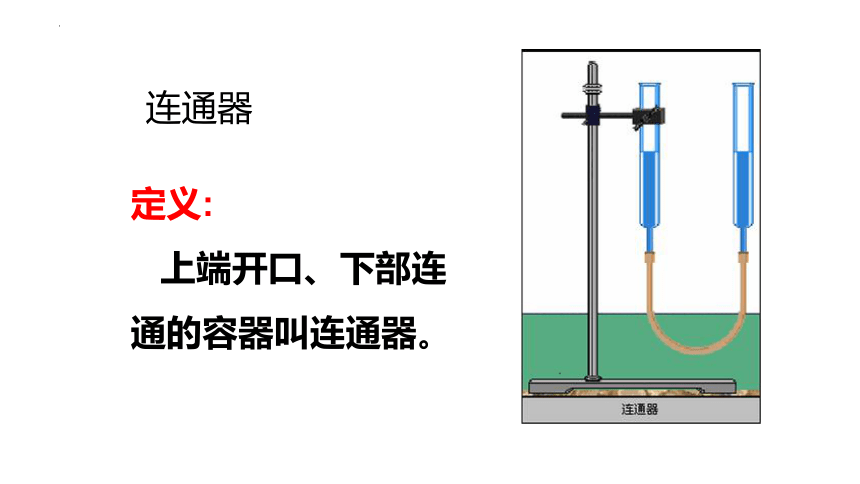

定义:
上端开口、下部连通的容器叫连通器。
连通器

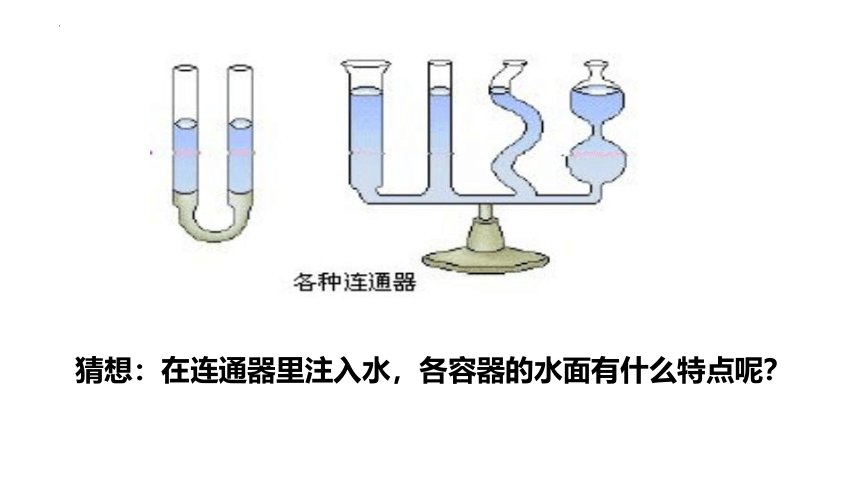

猜想:在连通器里注入水,各容器的水面有什么特点呢?
问:如果换成其它某种液体装入连通器中,静止后该液体的液面相平吗
若容器倾斜,那各管中的水面还能相平吗?做一做,看一看。
观察与思考
如图所示茶壶,它的结构有什么特点?壶盖上方为什么留一小孔?茶壶的壶嘴与壶身的高度有什么关系?右边茶壶在设计上有问题吗?
连通器的特点
连通器里装同种液体,当液体不流动时,连通器各部分中的液面总是相平的。
连通器的原理:
如果连通器中只装一种液体,那么液体静止时,连通器各部分的液面是相平的,与连通器的形状无关。
如图所示,A、B两容器中装有同一液体,且液面高度相同,a点的压强小于b点的压强,当A、B间的阀门打开时,下列说法中正确的是( )
当堂练习
趁热打铁
A.液体由A流向B B.液体由B流向A
C.液体在A、B间来回流动 D.液体静止不动
水位计
连通器的应用
自来水供水系统
船闸
闸室
船闸:利用连通器把船从高水位运到低水位或从低水位运到高水位的一种过坝通航建筑物 。
下游阀门
上游阀门
连通器应用的“大手笔”
闸室
下游水位
上游水位
船如何从上游通过船闸驶往到下游?
船 闸
课堂小结
 1.连通器的结构:上部开口、底部连通。
 2.连通器的特点:连通器里装同种液体,当液体
不流动时,连通器各部分中的液面总是相平的。
 3.船闸的工作原理。
