(共14张PPT)
模块七
标准件与通用件的表示法
模块七
课题二　绘制齿轮的视图
课题一　绘制螺纹及螺纹连接图
课题二　绘制键连接图和销连接图
课题二　绘制滚动轴承和弹簧
模块七
课题三　绘制键连接图和销连接图
任务二
绘制圆柱销连接式套筒联轴器
了解圆柱销和圆锥销的结构和标记，掌握销连接图的画法。

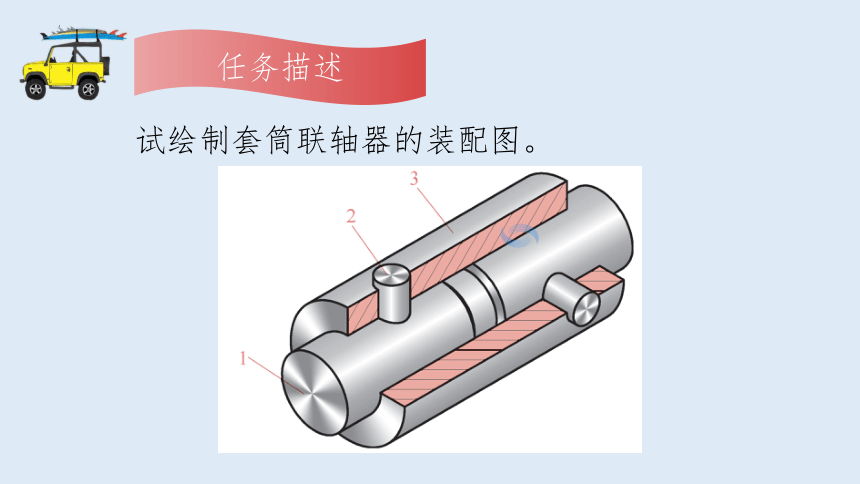

试绘制套筒联轴器的装配图。

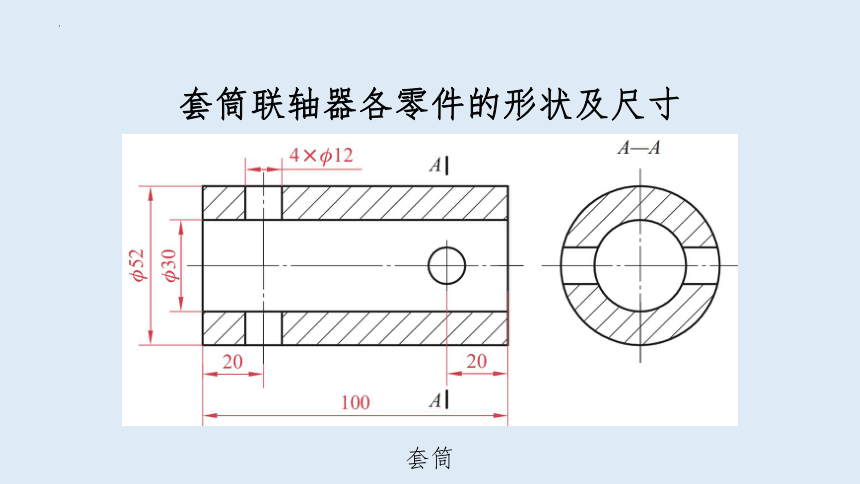

套筒联轴器各零件的形状及尺寸
套筒

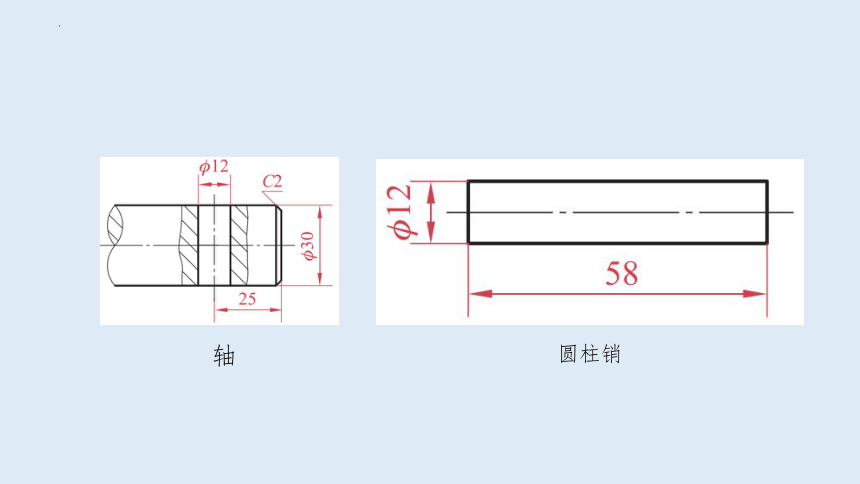

轴
圆柱销
一、销的形状
圆柱销
圆锥销
二、销的标记
圆柱销的标记示例：
销　GB/T 119.1 6m6×30。
该标记表示：
公称直径 d=6 mm、公差为 ml、公称长度 l=30 mm 的圆柱销。
圆锥销的标记示例：
销　GB/T 117 6×30。
该标记表示：
公称直径 d=6 mm、公称长度 l=30 mm 的 A 型圆锥销。
三、销连接图的画法
绘制套筒联轴器装配图的步骤
1．绘制轴线和中心线
2．绘制轴（轴上的销孔除外）
3．绘制套筒（套筒上的销孔除外）
4．绘制圆柱销
5．检查并校核，按线型描深图线
6．绘制局部剖的分界线和剖面线
3
2
1
4×Φ12
A—A
A川
含
20
20
100
A川
中12
C2
25
1:50
⊙
