(共18张PPT)
模块七
标准件与通用件的表示法
模块七
课题二 绘制齿轮的视图
课题一 绘制螺纹及螺纹连接图
课题二 绘制键连接图和销连接图
课题二 绘制滚动轴承和弹簧
模块七
课题三 绘制键连接图和销连接图
任务一
绘制普通型平键连接图
1.了解普通型平键的结构,掌握普通型平键连接图的画法。
2.了解普通型半圆键连接图的画法。
试绘制半联轴器的装配图。

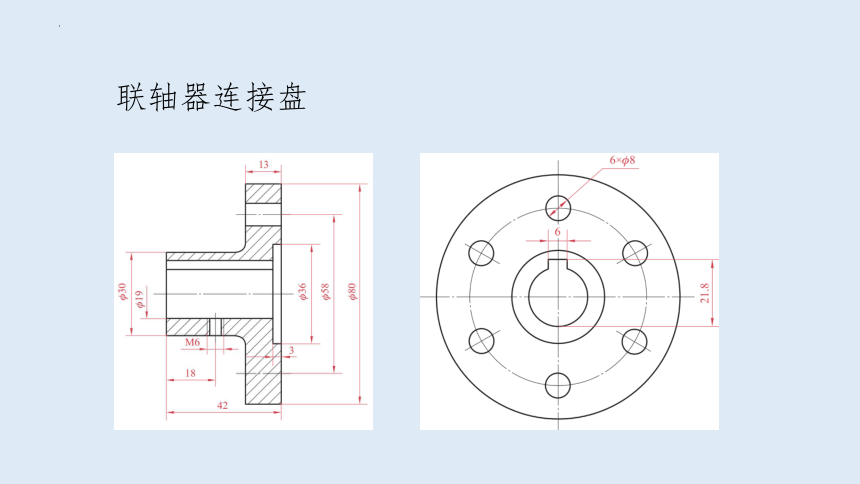

联轴器连接盘

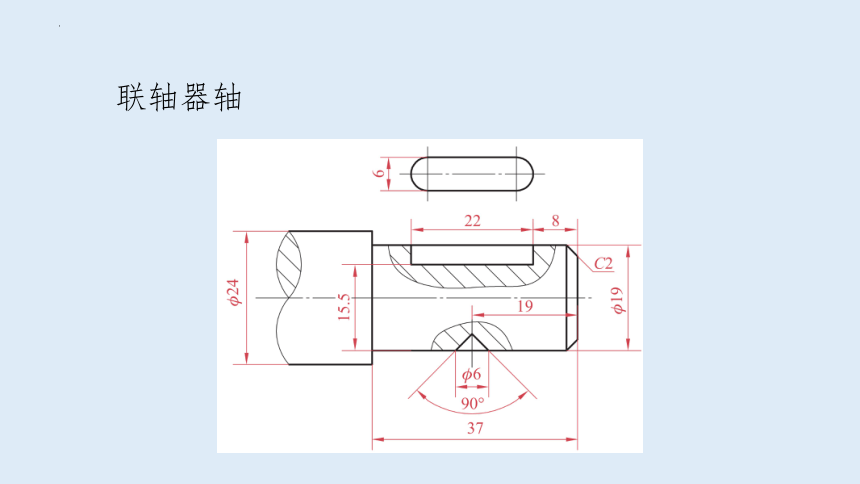

联轴器轴
联轴器A 型普通型平键
联轴器开槽锥端紧定螺钉
一、普通型平键的类型
C 型(单圆头)平键
A 型(圆头)平键
B 型(方头)平键
二、普通型平键的标记
普通型平键的标记示例:
GB/T 1096 键 6×10×100。
该标记表示:
A 型普通型平键、b=16 mm、h=10 mm、L=100 mm。
三、普通型平键连接图的画法
画图时应注意以下几点:
1.由于普通型平键的侧面与键槽的侧面配合,配合表面应画一条线。
2.键在安装时应先嵌入轴上的键槽中,因此键与轴上键槽的底面之间也是接触表面,也应画一条线。
3.键的顶端与孔上的键槽底面之间有间隙,应画两条线,即分别画出它们的轮廓线。
4.纵向剖切键时,键按不剖处理;横向剖切键时,键上应画剖面线。
普通型平键连接图的画法
绘制半联轴器装配图的步骤
1.绘制中心线和作图基准线
2.绘制轴的主视图
3.绘制连接盘的主视图和左视图
4.绘制普通型平键在主视图和左视图上的投影
5.绘制开槽锥端紧定螺钉在主视图和左视图上的投影
6.绘制剖切符号,标注剖视图名称
7.检查并校核,按线型描深图线
8.在主视图的轴上绘制局部剖的分界线,在主视图和左视图上绘制剖面线
普通型半圆键连接图的画法
普通型半圆键
普通型半圆键连接图
