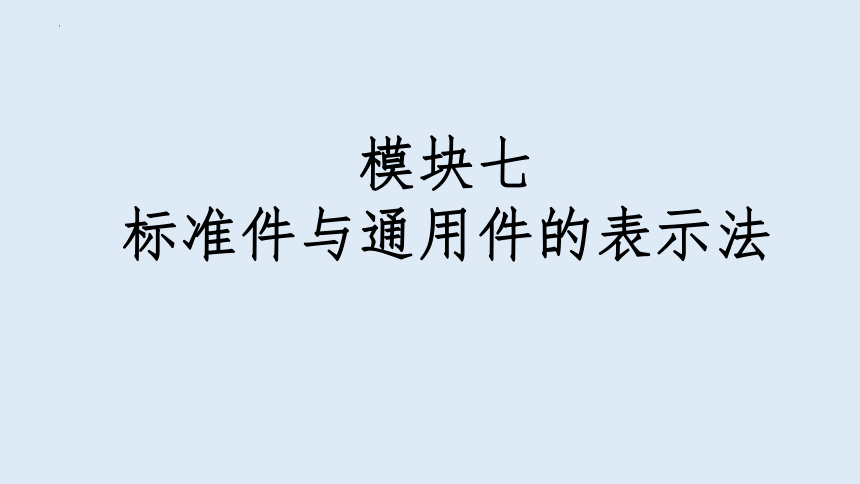

标准件与通用件的表示法
模块七

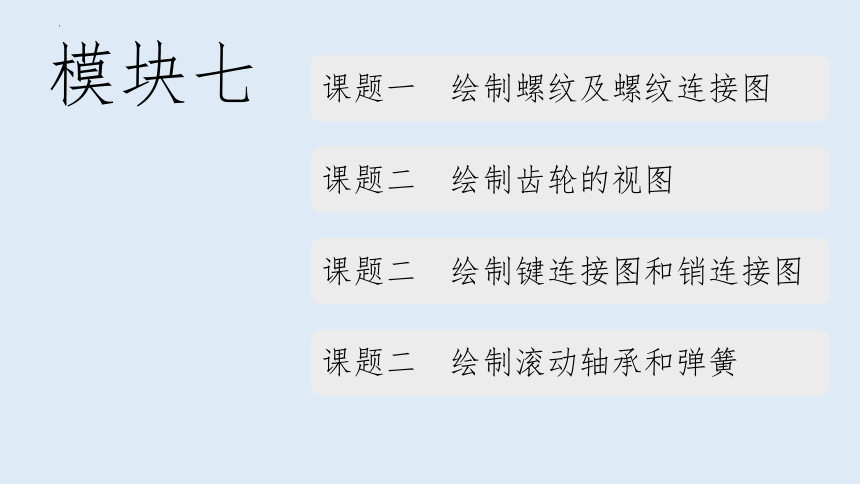

课题二　绘制齿轮的视图
课题一　绘制螺纹及螺纹连接图
课题二　绘制键连接图和销连接图
课题二　绘制滚动轴承和弹簧
模块七
课题四　绘制滚动轴承和弹簧
任务一

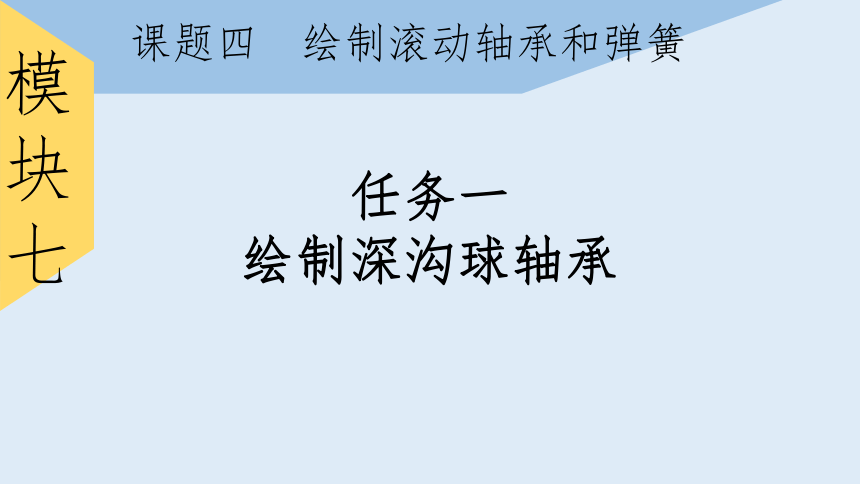

绘制深沟球轴承

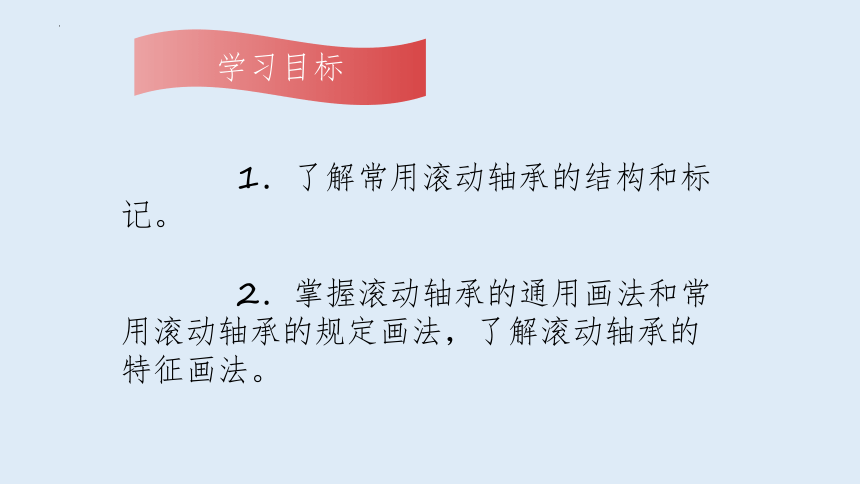

1．了解常用滚动轴承的结构和标记。
2．掌握滚动轴承的通用画法和常用滚动轴承的规定画法，了解滚动轴承的特征画法。

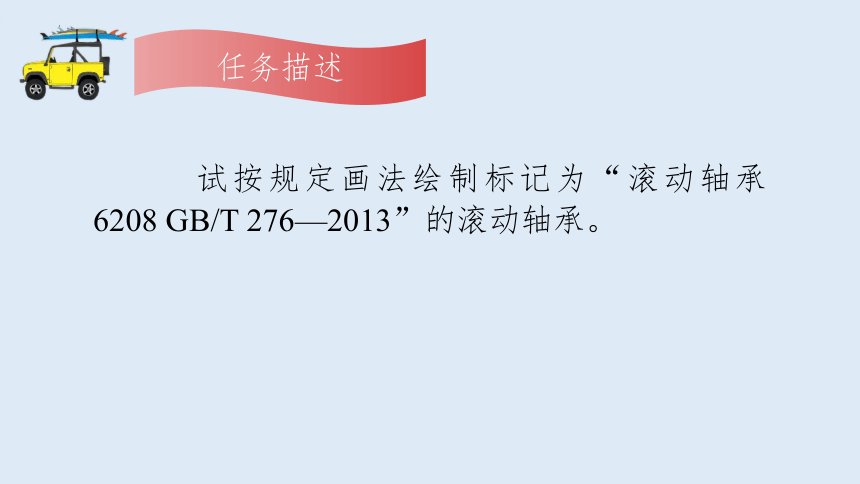

试按规定画法绘制标记为“滚动轴承 6208 GB/T 276—2013”的滚动轴承。

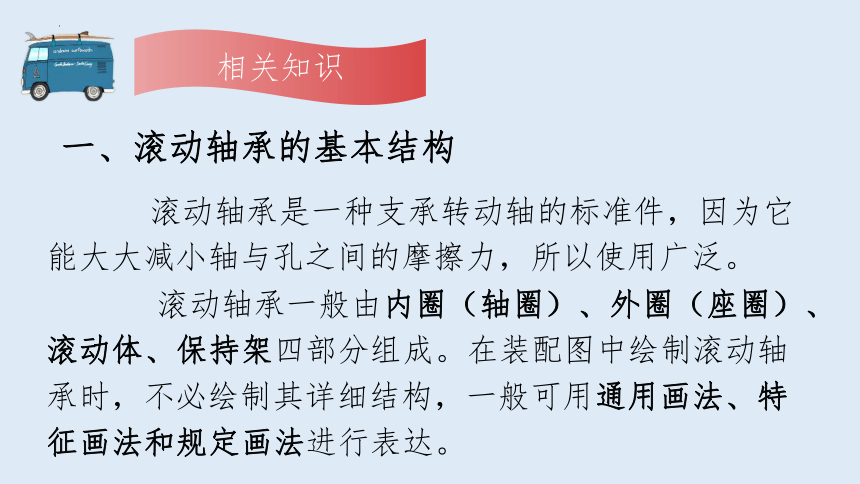

一、滚动轴承的基本结构
滚动轴承是一种支承转动轴的标准件，因为它能大大减小轴与孔之间的摩擦力，所以使用广泛。

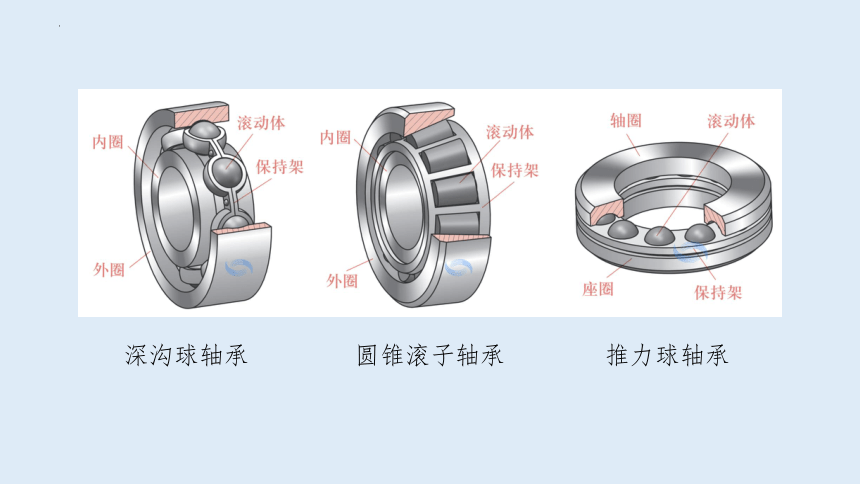

滚动轴承一般由内圈（轴圈）、外圈（座圈）、滚动体、保持架四部分组成。在装配图中绘制滚动轴承时，不必绘制其详细结构，一般可用通用画法、特征画法和规定画法进行表达。
深沟球轴承
圆锥滚子轴承
推力球轴承
二、滚动轴承的标记
标记示例：
滚动轴承 30205 GB/T 297—2015。
该标记表示滚动轴承的代号为 30205，国家标准编号为 GB/T 297—2015。查阅 GB/T 297—2015 可知，该轴承名称为圆锥滚子轴承，根据轴承代号可在 GB/T 297—2015 中查得其外形尺寸。
三、滚动轴承的通用画法
四、滚动轴承的规定画法
深沟球轴承的装配图和规定画法
圆锥滚子轴承的装配图和规定画法
推力球轴承的装配图和规定画法
一、查表获得滚动轴承的外形尺寸
二、用规定画法绘制滚动轴承
1．绘制滚动轴承内、外圈的轮廓线
2．绘制滚动体的轮廓线
3．补画内、外圈缺少的轮廓线和剖面线
4．绘制剖面线
5．用通用画法绘制轴承的另一半
滚动轴承的特征画法
在装配图的剖视图中，当需要形象地表达滚动轴承的结构特征时，可采用特征画法。滚动轴承的特征画法是在表达轴承的矩形线框（粗实线）内，用粗实线画出表示滚动轴承结构特征和载荷特性的要素符号。
深沟球轴承
圆锥滚子轴承
推力球轴承
