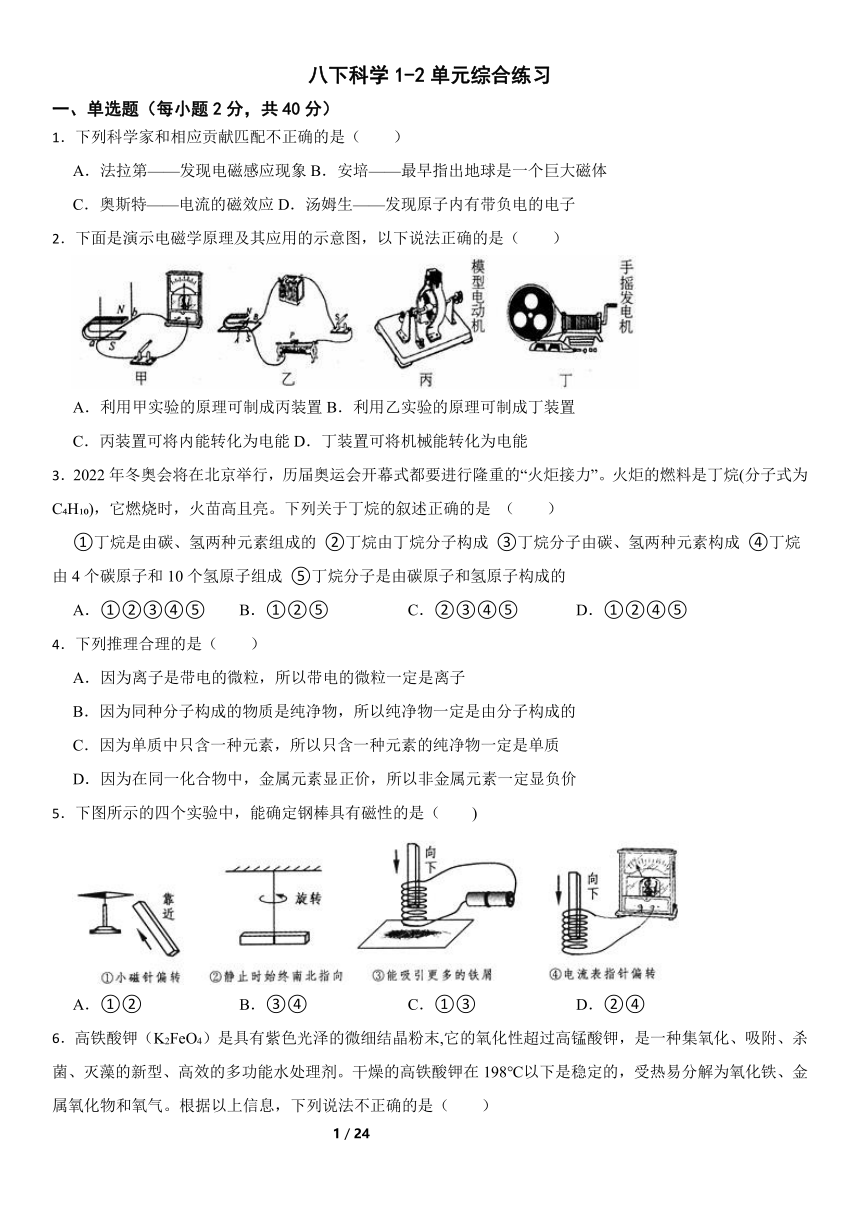

八下科学1-2单元综合练习
一、单选题（每小题2分，共40分）
1．下列科学家和相应贡献匹配不正确的是（　　）
A．法拉第——发现电磁感应现象B．安培——最早指出地球是一个巨大磁体
C．奥斯特——电流的磁效应D．汤姆生——发现原子内有带负电的电子
2．下面是演示电磁学原理及其应用的示意图，以下说法正确的是（　　）
A．利用甲实验的原理可制成丙装置B．利用乙实验的原理可制成丁装置
C．丙装置可将内能转化为电能D．丁装置可将机械能转化为电能
3．2022年冬奥会将在北京举行，历届奥运会开幕式都要进行隆重的“火炬接力”。火炬的燃料是丁烷(分子式为 C H )，它燃烧时，火苗高且亮。下列关于丁烷的叙述正确的是 （　　）
①丁烷是由碳、氢两种元素组成的 ②丁烷由丁烷分子构成 ③丁烷分子由碳、氢两种元素构成 ④丁烷由4个碳原子和10个氢原子组成 ⑤丁烷分子是由碳原子和氢原子构成的
A．①②③④⑤ B．①②⑤ C．②③④⑤ D．①②④⑤
4．下列推理合理的是（　　）
A．因为离子是带电的微粒，所以带电的微粒一定是离子
B．因为同种分子构成的物质是纯净物，所以纯净物一定是由分子构成的
C．因为单质中只含一种元素，所以只含一种元素的纯净物一定是单质
D．因为在同一化合物中，金属元素显正价，所以非金属元素一定显负价
5．下图所示的四个实验中，能确定钢棒具有磁性的是（　　)
A．①② B．③④ C．①③ D．②④
6．高铁酸钾（K2FeO4）是具有紫色光泽的微细结晶粉末,它的氧化性超过高锰酸钾，是一种集氧化、吸附、杀菌、灭藻的新型、高效的多功能水处理剂。干燥的高铁酸钾在198℃以下是稳定的，受热易分解为氧化铁、金属氧化物和氧气。根据以上信息，下列说法不正确的是（　　）
A．保存高铁酸钾时应注意防潮避热B．高铁酸钾是一种化合物
C．高铁酸钾中铁元素的化合价为+6价D．高铁酸钾的氧化性属于物理性质
7．某2价金属的氧化物中金属元素与氧元素的质量比为 5：2，则该金属的相对原子质量是（　　）
A．24 B．65 C．40 D．64
8．图中的两个线圈，套在一根光滑的玻璃管上。导线柔软，可自由滑动。开关S闭合后，则（　　）
A．两线圈左右分开B．两线圈向中间靠拢
C．两线圈静止不动D．两线圈先左右分开，然后向中间靠拢
9．根据如图有关信息判断，下列说法错误的是（　　）
A．镁的相对原子质量为 24.31B．一个镁离子(Mg2+)核内有 12 个质子
C．在化学反应中，硫原子容易失去 2 个电子D．镁离子 Mg2+与硫离子S2-的最外层电子数相等
10．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（　　）
A．灯泡L1所在支路正常B．灯泡L2所在支路断路
C．灯泡L3所在支路短路D．装好保险丝，合上所有开关后，灯泡都能正常发光
11．已知一个SO2分子的质量为n千克，一个SO3分子的质量为m千克(设两分子中的硫原子和氧原子分别相同)，若以一个氧原子质量的 作为相对原子质量的标准，则SO2的相对分子质量为（　　）
A． B． C． D．
12．右图为某一加碘食盐包装袋上的部分文字，你可以得到的信息是（　　）
A．此食盐为纯净物
B．“加碘食盐”中的“碘”是指碘单质
C．碘酸钾（KIO3）受热不稳定
D．1Kg食盐中含KIO3（35mg±15mg）
13．有一碳酸氢铵样品(杂质不含氮元素)，经检测分析样品中氮元素的质量分数为14%，则该(NH4HCO3)样品中碳酸氢铵的质量分数是（　　）
A．92% B．79% C．33.6% D．85.5%
14．关于如图所示的电路装置，当开关 S 闭合时，下列说法正确的是（　　）
A．通电螺线管上端为S极
B．弹簧测力计示数会变大
C．电流表示数变大时，弹簧测力计示数变小
D．若仅仅调换电源的正负极的接线，则弹簧测力计示数将保持不变
15．城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心。为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下(S闭合)，灯L不亮；一旦井盖丢失(S断开)，灯L立即亮起，以警示行人。下列电路中，符合要求的是（　　）
A．B．C． D．
16．原子结构模型是经过一代代科学家不断地发现和提出新的原子结构模型的过程。下列有关图①②③④所示的四种原子结构模型的叙述错误的是（　　）
A．汤姆生认为图①模型中正电荷均匀分布在整个面包内，电子像葡萄干镶嵌其中
B．如图②模型波尔认为电子只能在原子内的一些特定的稳定轨道上绕核运动
C．卢瑟福在实验基础上提出带负电的电子绕带正电且体积很小的原子核运动的图④模型
D．依据提出时间先后顺序，正确的排列是①②④③
17．室温下某气体可能是由SO2、CO、N2中的一种或几种组成，测得该气体中氧元素的质量分数为50%，则该气体可能为下列组成中的（　　）
①SO2 ②SO2、N2 ③CO、N2 ④SO2、CO ⑤SO2、CO、N2
A．①②③ B．②③⑤ C．①③⑤ D．①③④

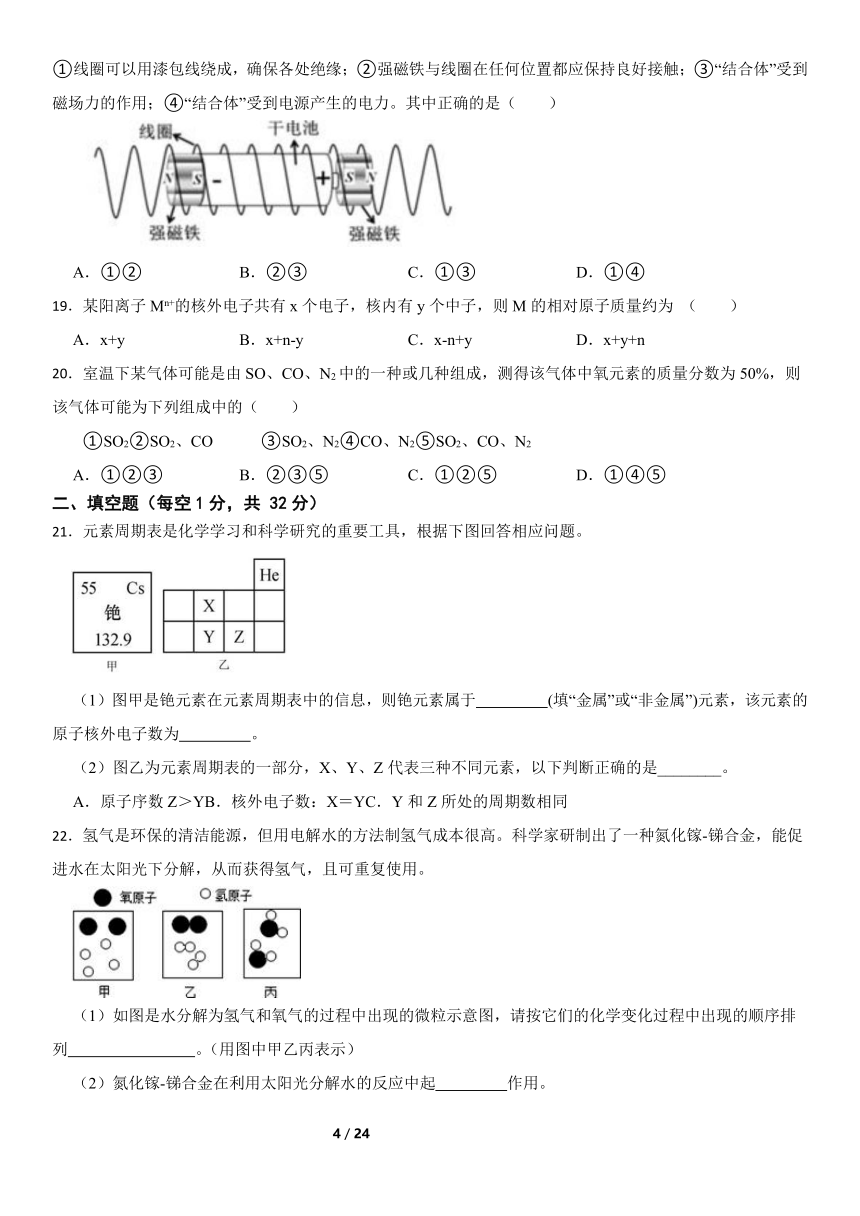

18．如图是简易“电动火车”的示意图，把一个干电池两端吸有短小圆柱形强磁铁的“结合体”，放入很长的固定在水平桌面的螺旋线圈内，干电池和强磁铁的“结合体”就会在螺旋线圈内运动。关于简易“电动火车”的说法有：①线圈可以用漆包线绕成，确保各处绝缘；②强磁铁与线圈在任何位置都应保持良好接触；③“结合体”受到磁场力的作用；④“结合体”受到电源产生的电力。其中正确的是（　　）
A．①② B．②③ C．①③ D．①④
19．某阳离子Mn+的核外电子共有x个电子，核内有y个中子，则M的相对原子质量约为 （　　）
A．x+y B．x+n-y C．x-n+y D．x+y+n
20．室温下某气体可能是由SO、CO、N2中的一种或几种组成，测得该气体中氧元素的质量分数为50%，则该气体可能为下列组成中的（　　）
①SO2②SO2、CO ③SO2、N2④CO、N2⑤SO2、CO、N2
A．①②③ B．②③⑤ C．①②⑤ D．①④⑤
二、填空题（每空1分，共 32分）
21．元素周期表是化学学习和科学研究的重要工具，根据下图回答相应问题。
（1）图甲是铯元素在元素周期表中的信息，则铯元素属于　 　(填“金属”或“非金属”)元素，该元素的原子核外电子数为　 　。
（2）图乙为元素周期表的一部分，X、Y、Z代表三种不同元素，以下判断正确的是________。
A．原子序数Z＞YB．核外电子数：X＝YC．Y和Z所处的周期数相同
22．氢气是环保的清洁能源，但用电解水的方法制氢气成本很高。科学家研制出了一种氮化镓-锑合金，能促进水在太阳光下分解，从而获得氢气，且可重复使用。
（1）如图是水分解为氢气和氧气的过程中出现的微粒示意图，请按它们的化学变化过程中出现的顺序排列　 　。（用图中甲乙丙表示）
（2）氮化镓-锑合金在利用太阳光分解水的反应中起　 　作用。

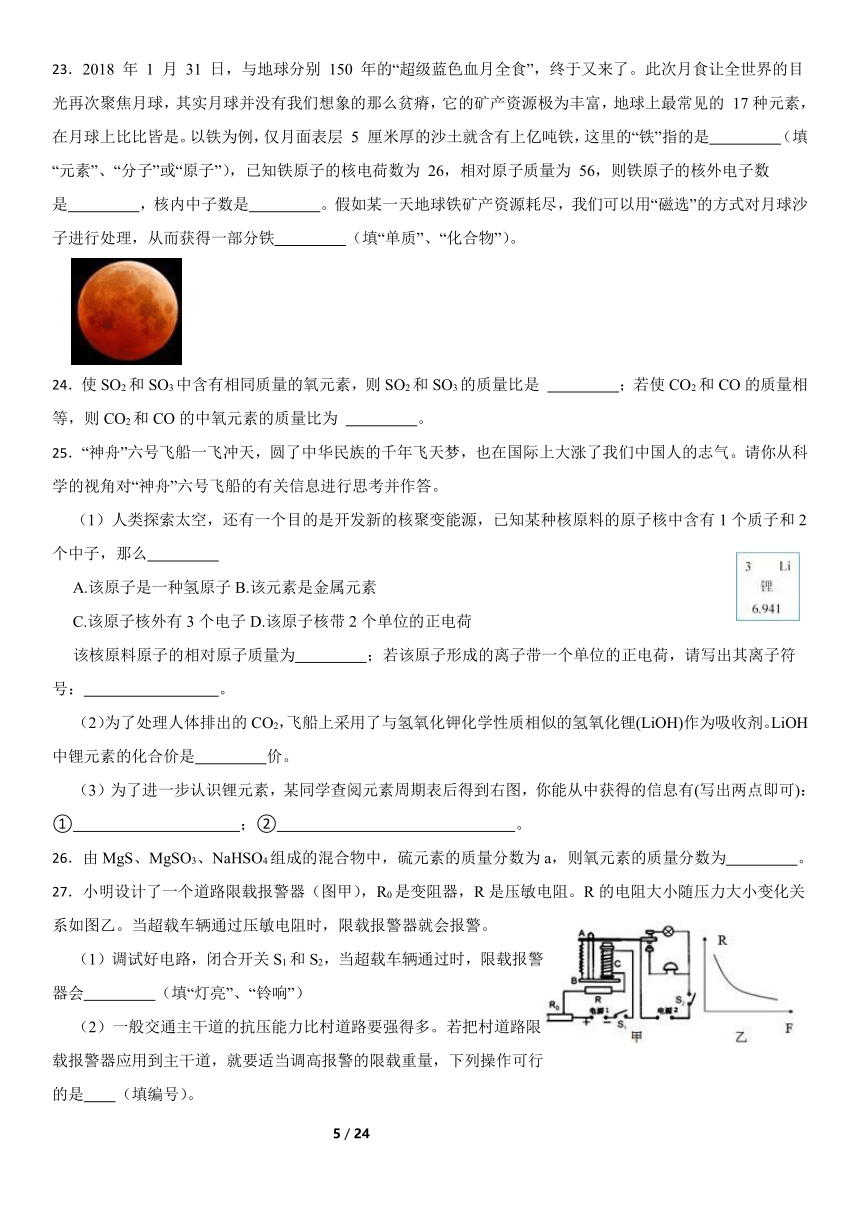

23．2018 年 1 月 31 日，与地球分别 150 年的“超级蓝色血月全食”，终于又来了。此次月食让全世界的目光再次聚焦月球，其实月球并没有我们想象的那么贫瘠，它的矿产资源极为丰富，地球上最常见的 17种元素，在月球上比比皆是。以铁为例，仅月面表层 5 厘米厚的沙土就含有上亿吨铁，这里的“铁”指的是　 　（填“元素”、“分子”或“原子”），已知铁原子的核电荷数为 26，相对原子质量为 56，则铁原子的核外电子数是　 　，核内中子数是　 　。假如某一天地球铁矿产资源耗尽，我们可以用“磁选”的方式对月球沙子进行处理，从而获得一部分铁　 　（填“单质”、“化合物”）。
24．使SO2和SO3中含有相同质量的氧元素，则SO2和SO3的质量比是 　 　；若使CO2和CO的质量相等，则CO2和CO的中氧元素的质量比为 　 　。
25．“神舟”六号飞船一飞冲天，圆了中华民族的千年飞天梦，也在国际上大涨了我们中国人的志气。请你从科学的视角对“神舟”六号飞船的有关信息进行思考并作答。
（1）人类探索太空，还有一个目的是开发新的核聚变能源，已知某种核原料的原子核中含有1个质子和2个中子，那么　 　
A.该原子是一种氢原子B.该元素是金属元素
C.该原子核外有3个电子D.该原子核带2个单位的正电荷
该核原料原子的相对原子质量为　 　；若该原子形成的离子带一个单位的正电荷，请写出其离子符号：　 　。
（2）为了处理人体排出的CO2，飞船上采用了与氢氧化钾化学性质相似的氢氧化锂(LiOH)作为吸收剂。LiOH中锂元素的化合价是　 　价。
（3）为了进一步认识锂元素，某同学查阅元素周期表后得到右图，你能从中获得的信息有(写出两点即可)：①　 　；②　 　。
26．由MgS、MgSO3、NaHSO4组成的混合物中，硫元素的质量分数为a，则氧元素的质量分数为　 　。27．小明设计了一个道路限载报警器（图甲），R0是变阻器，R是压敏电阻。R的电阻大小随压力大小变化关系如图乙。当超载车辆通过压敏电阻时，限载报警器就会报警。
（1）调试好电路，闭合开关S1和S2，当超载车辆通过时，限载报警器会　 　（填“灯亮”、“铃响”）
（2）一般交通主干道的抗压能力比村道路要强得多。若把村道路限载报警器应用到主干道，就要适当调高报警的限载重量，下列操作可行的是 （填编号）。
A．把变阻器R0的滑片适当左移 B．把电源1的电压适当增大
C．把弹簧AB的A端适当左移 D．把电磁铁C适当右移
28．某金属元素R，它的氢氧化物的相对分子质量为m，它的氯化物的相对分子质量为n。则该金属元素R的化合价为　 　。
29．在硫酸亚铁（FeSO4）和硫酸铁[Fe2（SO4）3] 的混合物中，硫的质量分数是22℅，则混合物中铁的质量分数是 　 　， 由Na2SO4、Na2SO3和Na2S三种物质组成的混合物中，测得氧元素的质量分数为22%，则其中钠元素的质量分数为 　 　
30．图甲是台灯的实物图，图乙是该台灯的电路图，A、B表示台灯插头的两个插脚。
（1）从使用的安全性考虑，台灯插头的插脚A应与图丙中两孔插座的　 　(填“C”或“D”)孔相连。
（2）小明将台灯插头插入插座后，闭合台灯开关，台灯不发光。经检查，G点左侧的零线断了，其他元件都完好。此时断开图丙的开关S，用测电笔检测E、F、G各点，氖管发光的　 　有（填字母）点。
31．如图甲所示，水平桌面上，两块相同的条形磁铁在水平推力F1的作用下，做匀速直线运动。
（1）取走其中一块后，磁铁在水平推力F2的作用下仍做匀速直线运动，如图乙，则F2　 　F1(选填“＞”“＝”或“＜”)。
（2）如图丙，磁铁在F2作用下，匀速直线运动过程中，若闭合开关S，则磁铁速度将　 　(选填“变大”“不变”或“变小”)，此时，将滑动变阻器的滑片向左移动，欲保持磁铁匀速直线运动，F2应　 　(选填“变大”“不变”或“变小”)。
32．人工心脏泵可短时间代替心脏工作，其结构如图所示。通电时线圈与活塞柄组成的系统与固定在左侧的永磁体相互作用，带动活塞往复运动，从而完成抽血和送血。（活塞筒通过阀门与血管相通，阀门S1只能向上开启，S2只能向上开启）
（1）当线圈中的电流从A流向B时，活塞向　 　（填“左”或“右”）运动，使血液通过阀门S2进入活塞筒中，此时处于抽血状态。线圈AB所固定的活塞柄适宜用　 　（填“铜”、“铁”或“铝合金”）材料制作。
（2）在检查“人工心脏泵”时发现，永磁体对线圈的作用力较小，因此活塞难以运动，在不增加也不更换器材的前提下，只需　 　，就可以解决这个问题。
（3）手术时，还需要利用电磁血流计来检测血流速度和血流量，如图丙所示。使用时，将血管放置于两磁之间，两金属电极a、b与血管壁接触，当血液流动时，就会有微弱电流产生，仪表指针偏转，显示出血流速度，其原理是我们学过的　 　现象。
三、实验探究题（每空1分，共11分）
33．如图所示，某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。
（1）下表是该组同学所做实验的记录：
电磁铁（线圈） 50匝 100匝
实验次数 1 2 3 4 5 6
电流/A 0.8 1.2 1.5 0.7 1.1 1.3
吸引铁钉的数目/枚 5 8 10 7 11 14
比较实验中的1、2、3，可得出的结论是：　 　。
（2）同学们发现当电流较小时，实验中电磁铁没有吸引起铁钉，那么通电电磁铁到底有没有磁性呢？他们通过其他方法验证了这几次都是有磁性的。他们采用的方法可能是　 　。（写出一种即可）
（3）该小组同学比较实验中的1、4（或“2、5”或“3、6”）也能得出“线圈匝数越多，电磁铁磁性越强”的正确结论，请你说说理由：　 　。
34．小明是个科学迷，他为了研究分子的性质，设计了如下实验：
甲、乙两相同塑料管壁上各粘有一张相同的滤纸条，滤纸条上每隔2厘米滴有一滴酚酞试液。在橡皮塞上各固定一个小药瓶，里面都装有等量的浓氨水，甲中用瓶塞塞紧，乙中不塞瓶塞。
知识链接：①浓氨水易挥发；②酚酞试液遇到挥发出来的氨气会变红。
（1）本实验中，甲的作用是　 　。
（2）预测实验结果(现象)是　 　。
（3）该实验的优点有____(填字母，多选)。
A．环保、节约
B．封闭实验，排除其他影响
C．现象快而明显，操作简单
（4）小李认为该实验只能证明分子会向上运动，不能证明分子在不停地做无规则运动，你觉得可以如何改进？　 　。
（5）如果要研究分子运动与温度的关系，请你在本实验基础上继续实验，可以增加一个步骤：　 　。
35．小科对手机无线充电的原理感到好奇。查阅资料得知：充电时充电器内的发射线圈产生磁场，手机内的接收线圈会产生感应电流给电池充电，结构如图甲。学过电磁感应原理的小科提出质疑：手机和充电器在充电过程中都不动，并没有做切割磁感线运动，为何会产生感应电流？对此，他设计了图乙实验进行验证。（P线圈代表接收线圈，Q线圈代表发射线圈）
（1）闭合开关后灵敏电流计指针被没有发生偏转。小科认为，可能是P线圈中的电流过小，于是他将滑片向左移。他的这一操作是基于什么猜想？　 　
（2）他将滑片向左移后，仍未观察到指针偏转，但再断开开关、闭合开关、移动滑片时灵敏电流计指针有明显偏转。请教老师后得知当闭合电路围成的平面内，磁感线数量发生改变时，电路中能产生感应电流。请根据上述事实分析，在该实验中若导体ab上下运动时（图丙），则闭合电路中不产生感应电流的原因是：导体ab上下运动时，　 　（有/没有）切割磁感线。
实验次数 开关及滑动变阻器状态 灵敏电流计指针偏转方向
1 开关由断开变为闭合 向左
2 开关由闭合变为断开 向右
3 开关闭合时，滑片向左移动 向左
4 开关闭合时，滑片向右移动 向右
5 开关闭合后，滑片不移动 不偏转
6 改变电源正负极，闭合开关，滑片向左移动 向左
7 改变电源正负极，闭合开关，滑片向右移动 向右
（3）小科发现不同情况下灵敏电流计指针偏转方向不同。他猜测与Q线圈中的电流方向改变有关，于是进行实验并记录现象。实验结束后，小科分析自己原先的猜想不正确，理由是：从表格中的　 　两次实验可知，Q线圈中的电流方向改变，其他条件不变，灵敏电流计指针偏转方向不改变，说明感应电流方向与Q线圈中的电流方向无关。
四、解答题（每小题或者每空1分，共17分）
36．蛋白质的机体生长及修补受损组织的主要原料，人体通过食物获得的蛋白质在胃肠中与水反应，生成氨基酸。蛋氨酸（化学式为C5H11O2NS）就是其中的一种。请回答下列问题。
（1）蛋氨酸中各元素的质量比C∶H∶O∶S∶N=　 　；
（2）蛋氨酸中氮元素的质量分数是多少？（最终结果保留到小数点后一位）
（3）合格奶粉每100克含蛋白质约18克，蛋白质中氮元素的平均质量分数为16%，则每200克合格奶粉中氮元素的质量是多少？
37．今年小倩家造了新房，电工师傅安装完成家庭电路，回答下列问题：
（1）请你将图中的元件连成符合安全用电原则的照明电路
（2）小倩根据所学知识，想借助测电笔验收安装是否正确。在使用测电笔时，　 　（填“甲”或“乙”）的使用方法是正确的。
（3）检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因可能是　 　。
（4）排除故障后，将一个电阻为55欧姆的用电器插入插座单独工作，此时通过保险丝的电流为多少？
38．小科利用压力传感器、电磁继电器、阻值可调的电阻R等元件设计了一个汽车超载自动报警器，如图甲所示。他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图乙所示。闭合开关S，当继电器线圈中的电流大于或等于20mA时，衔铁被吸合。已知传感器的输出电压U即为继电器控制电路的电源电压，继电器线圈的电阻为20Ω，求：(g取10N/kg)
（1）车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮， 汽车超载。请你判断灯　 　（选填“L1”或“L2”）是红灯。
（2）某水平公路桥禁止质量大于或等于20t的车辆通行，用该装置监管通行车辆时，R的阻值应调为多大
（3）在水平路面上，要使该装置报警，传感器所受的最小压力为多大
答案解析部分
1．【答案】B
【解析】【分析】根据相关的科学发展史判断。
【解答】A.法拉第——发现电磁感应现象，故A正确不合题意；
B.沈括——最早指出地球是一个巨大磁体，故B错误符合题意；
C.奥斯特——电流的磁效应，故C正确不合题意；
D.汤姆生——发现原子内有带负电的电子，故D正确不合题意。
故选B。
2．【答案】D
【解析】【分析】电动机的工作原理是通电导体在磁场中受力运动；发电机的工作原理是电磁感应现象，据此判断即可。
【解答】A.甲图中：闭合开关后，当导体在磁场中做切割磁感线运动时，电流表的指针摆动，说明有感应电流产生，这就是电磁感应现象，是发电机的工作原理，不是电动机的工作原理，故A错误；
B.乙图中：闭合开关后，通过电流的导体在磁场中受力运动起来，这是电动机的工作原理，故B错误；
C.丙装置中的电动机可以将电能转化为机械能，故C错误；
D.丁装置中的发电机可以将机械能转化为电能，故D正确。
故选D。
3．【答案】B
【解析】【分析】根据丁烷的化学式确定物质的元素组成，由分子构成的物质其分子由原子构成，化学式右下角数字为一个分子中原子个数分析。
【解答】 ①丁烷是由碳、氢两种元素组成的，正确； ②丁烷由丁烷分子构成 ，正确；③丁烷分子由碳、氢两种原子构成，物质由元素组成，错误； ④丁烷由分子构成，一个丁烷分子由4个碳原子和10个氢原子组成构成，错误； ⑤丁烷分子是由碳原子和氢原子构成的，正确；
故选：B。
4．【答案】C
【解析】【分析】A、根据质子、电子等为带电微粒分析；
B、根据物质由分子或原子或离子构成分析；
C、根据单质的定义分析；
D、根据非金属元素可能是正价可能是负价分析。
【解答】A、 带电的微粒不一定是离子，如质子和电子也带电，不符合题意；
B、 纯净物不一定是由分子构成的 ，也可能是原子或离子构成，不符合题意；
C、 单质中只含一种元素，只含一种元素的纯净物一定是单质 ，符合题意；
D、化合物中， 非金属元素不一定显负价，可能显正价，如二氧化碳中碳元素为+4价，不符合题意；
故选C。
5．【答案】D
【解析】【分析】（1）磁体能够吸引铁、钴、镍和其他磁性材料，还能够指示南北。
（2）影响电磁铁磁性强弱的因素有电流的大小、线圈的匝数和铁芯的有无。
（3）导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可以从电流表指针发生偏转来体现)，这是电磁感应现象。
【解答】图①中小磁针与钢棒相互吸引可以使小磁针偏转，排斥也可以使小磁针偏转，吸引不能说明有磁性，排斥能说明有磁性，题中没有说明是吸引还是排斥，所以不能说明钢棒是否具有磁性。
图②中钢棒指南北，这是磁体的基本性质，说明钢棒具有磁性。
图③说明铁芯能使通电螺线管的磁性增强，不能说明钢棒具有磁性。
图④中导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可以从电流表指针发生偏转来体现)，这是电磁感应现象，说明钢棒具有磁性。
6．【答案】D
【解析】【分析】（1）根据题中提供的信息可判断部分选项；（2）化合物是指由多种元素组成的纯净物；（3）化合中各元素化合价之和为零；（4）物理性质与化学性质的区别。
【解答】A．保存高铁酸钾时应注意防潮避热，由题中信息“吸附”、“高铁酸钾在198℃以下是稳定的，受热易分解为氧化铁、金属氧化物和氧气”可知，A说法正确，A错误；
B．高铁酸钾是一种化合物，化合物是指由多种元素组成的纯净物，说法正确，B错误；
C．高铁酸钾中铁元素的化合价为+6价，高铁酸钾（K2FeO4）中K是+1价，O是-2价，根据各元素化合价为零可设Fe的化合为x，列式(+1)×2+x+(-2)×4=0解得x=+6，C说法正确，C错误；
D．高铁酸钾的氧化性属于物理性质，氧化性是化学变化中表现出的性质是一种化学性质，D说法错误，D正确。
故答案为：D
7．【答案】C
【解析】【分析】根据金属元素的化合价，确定氧化物中原子个数比，由元素质量比为相对原子质量×原子个数之比计算相对原子质量分析。
【解答】 某2价金属的氧化物中金属原子和氧原子个数比为1：1，金属元素与氧元素的质量比为 5：2，设该金属的相对原子质量是x，则x：16=5：2，x=40。
故选C。
8．【答案】A
【解析】【解答】由安培定则可知，L螺线管右端为N极，P螺线管的左端也为N极，由同名磁极相互排斥可知，两个线圈左右分开。
【分析】考查安培定则及磁极间的相互作用规律。
9．【答案】C
【解析】【分析】根据元素周期表的意义、原子结构示意图、最外层电子的得失进行分析。
【解答】A.由元素周期表中一个格的意义可知，没的相对原子质量为24.31，A正确，不符合题意。
B.由镁原子的结构示意图可知，镁原子的质子数为12，镁原子最外层失去2个电子形成镁离子，质子数不变，B正确，不符合题意。
C.由硫原子的结构示意图可知，镁原子最外层电子数为6，为形成8个电子稳定状态，最外层容易得到2个电子，C错误，符合题意。
D.镁原子失去2个电子形成镁离子，最外层电子数变成8；硫原子得到2个电子形成硫离子，最外层电子数变成8，所以二者的最外层电子数相等，D正确，不符合题意。
故答案为：C
10．【答案】A
【解析】【分析】将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（偏暗）说明该支路工作正常，“校验灯”不发光说明该支路断路。本题考查了用校验灯检修家庭电路的故障。根据校验灯的三种发光情况得出电路是否存在故障。
【解答】A、当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；
B、当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；
C、当只闭合S3时，L0不发光，说明L3所在支路断路，故C错误；
D、据上面的知识可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误。
故答案为：A
11．【答案】B
【解析】【分析】根据一个三氧化硫分子比一个二氧化硫分子多一个氧原子，从而计算出一个氧原子质量，再利用题目中所给氧原子质量的标准计算相对分子质量分析。
【解答】 一个SO2分子的质量为n千克，一个SO3分子的质量为m千克 ，则一个氧原子的质量为m-n， 若以一个氧原子质量的 作为相对原子质量的标准，则SO2的相对分子质量为；
故答案为：B。
12．【答案】C
【解析】【分析】A、由某加碘食盐包装袋上说明书中的配料表，结合纯净物与混合物的判别方法进行分析判断即可．
B、食品、药品、营养品等物质中的“碘”不是以单质、分子、原子等形式存在，而是指元素，通常用元素及其所占质量（质量分数）来描述．
C、根据“菜未煮熟不宜加入碘盐，菜烧熟加入碘盐最佳”，进行分析判断．
D、由标签上的配料表，碘含量（以I计）为（35±15）mg/Kg，据此进行分析判断．
【解答】解：A、由某加碘食盐包装袋上说明书中的配料表，该食盐中含有氯化钠、碘酸钾等物质，属于混合物，故选项说法错误．
B、加碘食盐中的“碘”不是以单质、分子、原子等形式存在，这里所指的“碘”是强调存在的元素，与具体形态无关，故选项说法错误．
C、“菜未煮熟不宜加入碘盐，菜烧熟加入碘盐最佳”，说明碘酸钾在较高的温度下可能不稳定、会分解，故选项说法正确．
D、由标签上的配料表，碘含量（以I计）为（35±15）mg/Kg，1kg此加碘食盐中含碘元素的质量为 （35±15）mg，故选项说法错误．
故选：C．
13．【答案】B
【解析】【分析】元素的质量分数=，据此推算即可。
【解答】设氮元素的质量为m，
则样品的质量为：；
则碳酸氢铵的质量为：m÷=；
那么碳酸氢铵的质量分数：。
故选B。
14．【答案】C
【解析】【分析】（1）利用安培定则判断通电螺线管极性；
（2）利用磁极间的作用规律判断磁极间的作用，确定测力计的示数变化；
（3）根据电流的变化确定螺线管的磁性强弱变化，从而确定测力计示数变化；
（4）利用磁极间的作用规律判断调节后的示数变化。【解答】A.根据图片可知，线圈上电流方向向右。右手握住螺线管，弯曲的四指指尖向右，此时大拇指指向上端，则螺线管的上端为N极，故A错误；
B.螺线管上端和磁体的下端均为N极，相互排斥，磁力计示数变小，故B错误；
C.电流表的示数变大，则螺线管磁性变强，与磁体斥力变大，故测力计示数变小，故C正确；
D.调换电源的正负极，则通过螺线管的电流方向发生改变，那么螺线管的N、S极发生变化，与磁体的作用力由排斥变为吸引，故测力计示数变大，故D错误。
故选C。
15．【答案】B
【解析】【分析】电磁继电器可以作为自动开关使用，主要控制电路和工作电路组成。由题中的信息可以确定控制电路和工作电路的关系。
【解答】根据题中信息“在井口安装一环形灯L，井盖相当于开关S；正常情况下(S闭合)，灯L不亮；一旦井盖丢失(S断开)，灯L立即亮起”可知，控制电路的开关（井盖）断开后衔铁弹起，工作电路中的灯泡工作。A图表示衔铁被吸合时灯泡工作，错误；B图表示衔铁弹起后灯泡工作，符合要求，正确；C图表示灯泡始终工作，C错误；D图表示衔铁吸合和弹起时灯泡都能发光，错误。
故选B
16．【答案】D
【解析】【分析】原子结构模型的建立的过程：汤姆生的葡萄干面包模型，卢瑟福的行星模型，波尔的分层模型，现代电子云模型。
【解答】A.汤姆生发现了电子，提出了原子结构的葡萄干模型，他认为图①模型中正电荷均匀分布在整个面包内，电子像葡萄干镶嵌其中，A正确；
B.波尔改进了卢瑟福的行星模型，认为电子只能在原子内的一些特定的稳定轨道上绕核运动，B正确；
C.卢瑟福用带正电的α粒子轰击金属箔，在实验基础上提出带负电的电子绕带正电且体积很小的原子核运动的图④模型，C正确；
D.依据提出时间先后顺序，正确的排列是①④②③，D错误；
故答案为：D
17．【答案】C
【解析】【分析】根据二氧化硫中氧元素质量分数恰好与所给相同，而一氧化碳的大，氮气不含，含有一氧化碳则一定含有氮气，而二氧化硫不影响气体的氧元素含量分析。
【解答】 SO2中氧元素质量分数为50%，CO中氧元素质量分数为57%，N2中不含氧元素，所以 气体中氧元素的质量分数为50%， 则可能是二氧化硫一种，也可能是一氧化碳和氮气，或者二氧化硫、一氧化碳和氮气；
故答案为：C。
18．【答案】B
【解析】【分析】火车原理是电池正负极通过磁铁与线圈相连，使线圈中有电流，相当于通电线圈在磁场中受力运动，所以线圈与磁铁接触地方要导电。
【解答】A.通电线圈在磁场中受力运动，让线圈通电，所以与电源接触点不能绝缘，所以1错误，故A错误；
B.磁铁和线圈保持良好接触就能使线圈中有电流，在磁场中才能受力运动，故 ②③ 说法正确，故B正确；
C. ① 号说法错误，故C错误；
D.结合体受到的是力是线圈在磁场中的力，不是电力， ④ 号说法错误，故D错误。
故答案为B.
19．【答案】D
【解析】【分析】原子失去电子带正电，得到电子带负电；相对原子质量=质子数+中子数。
【解答】某阳离子Mn+的核外电子共有x个电子，它是由该原子失去n个电子形成的，那么该原子的核外电子数为：x+n。
根据“质子数=核外电子数”可知，该原子的质子数为x+n；
那么它的相对原子质量为：x+n+y。
故选D。
20．【答案】D
【解析】【分析】因为SO2中氧元素的质量分数=；CO中氧元素的质量分数=；N2中氧元素的质量分数为0%。.题中50%为混合气体中氧元素质量分数的平均值；所以该气体可能为：可能是①SO2；也可以一种大于50%一种小于50%，即 ④ CO与N2；也可以是三种气体 SO2、CO、N2 的混合物 ⑤ ；不可能出现 ② SO2与CO的组合；也不可能是 ③SO2、N2 的组合.
【解答】A. ②SO2、CO中氧元素质量分数一定大于50%；③SO2、N2 中一定小于50%，故A错误；
B.②SO2、CO中氧元素质量分数一定大于50%；③SO2、N2 中一定小于50%，故B错误；
C.②SO2、CO中氧元素质量分数一定大于50%，故C错误；
D. ①SO2中刚好是50%符合， ④ CO中大于50%，N2中小于50%符合， ⑤SO2中刚好是50%，CO中大于50%，N2中小于50%符合，故D正确。
故答案为：D。
21．【答案】（1）金属；55
（2）A；C
【解析】【分析】根据元素周期表分析。
【解答】（1） 铯元素有金属偏旁，故属于金属元素；由于核外电子数=质子数=原子序数，所以该元素的原子核外电子数为 55；
（2）A、XY同一族，YZ同一周期，故Z＞Y＞X，故正确；
B、XY同一族，应该是最外层电子数相等，而不是核外电子数相等，故错误；
C、YZ同一周期，正确。
故答案为：（1）金属、55；（2）AC
22．【答案】（1）丙→甲 →乙
（2）催化
【解析】【分析】（1）根据化学反应实质分析；
（2）根据氮化镓-锑合金为催化剂分析。
【解答】（1）电解水时水分子先分成氢原子氧原子，然后氢氧原子再重新结合成氢分子和氧分子，所以反应过程为 丙→甲 →乙 ；
（2） 氮化镓-锑合金在利用太阳光分解水的反应中起催化作用；
故答案为：（1） 丙→甲 →乙 ；（2）催化。
23．【答案】元素；26；30；单质
【解析】【分析】（1）在混合物或化合物中含有的某物质一般是指元素；
（2）原子不显电性，原子核内的质子数=核电核数=核外电子数；
（3）相对原子质量近似等于质数+中子数。
（4）磁性是指磁铁能吸引铁钴镍等物质的性质，这些物质一般是单质。
【解答】以铁为例，仅月面表层 5 厘米厚的沙土就含有上亿吨铁，这里的“铁”指的是元素，已知铁原子的核电荷数为 26，相对原子质量为 56，原子中核电荷数=核内质子数=核外电子数，所以铁原子的核外电子数是26，核内中子数是：56-26=30，所以中子数是30。单质铁能被磁铁吸引，所以用“磁选”的方式对月球沙子进行处理，从而获得一部分铁单质。
故答案为：元素；26；30；单质
24．【答案】6：5；14：11
【解析】【分析】根据元素质量比为相对原子质量×原子个数之比、元素质量为物质质量×元素质量分数分析。
【解答】 使SO2和SO3中含有相同质量的氧元素，则SO2和SO3分子个数比为3：2，SO2和SO3的质量比是（64×3）：（80×2）=6：5；若使CO2和CO的质量相等，设都为mg，则CO2和CO的中氧元素的质量比为；
故答案为：6：5；14：11.
25．【答案】（1）A；3；13H＋(或H＋)
（2）＋1
（3）锂的元素符号为Li；锂的原子序数为3(合理即可)
【解析】【分析】原子由原子核和核外电子构成，原子核内有质子和中子；相对原子量近似等于质子数+中子数；
【解答】(1)由于该原子核中含有1个质子，所以肯定是氢原子，因此该元素是非金属元素；1个质子带1个单位的正电荷，所以该原子核也带1个单位的正电荷；在原子中质子数＝核外电子数，所以该原子核外有1个电子；由于相对原子质量≈质子数＋中子数，所以该原子的相对原子质量为3；
(2)依据化合物中所有元素化合价的代数和为零，O为－2价，H为＋1价，可求得锂元素的化合价为＋1价；
(3)图中的“锂”字说明该元素为锂元素，元素符号为Li；原子序数(或核电荷数、核内质子数)为3；核外电子数为3；相对原子质量为6.941；
故答案为：（1）A，3，13H＋(或H＋)；（2）+1；（3）锂的元素符号为Li；锂的原子序数为3(合理即可)。
26．【答案】
【解析】【分析】Na和H的相对原子质量恰好等于Mg，据此将化学式变形，从而将全部物质拆解为两部分，最后根据质量分数的计算方法完成计算即可。【解答】根据等效原理，可以转化为MgS、MgSO3、MgSO4（相当于NaHSO4）组成，
则视为两部分MgS和氧元素组成，
硫元素的质量分数为a，则镁元素的质量分数为；
则氧元素的质量分数为：。
27．【答案】（1）铃响
（2）A；C
【解析】【分析】（1）根据乙图可知，当车辆超载时，压敏电阻受到的压力增大，电阻会变小，判断电磁铁磁性的变化，从而确定衔铁的运动方向，接通哪个电路，哪个用电器就工作；
（2）电磁铁将衔铁吸下来是需要一个最小的电磁力的，可以根据杠杆平衡原理调整弹簧拉力的作用位置，也可以通过改变电阻保证电流不变，据此解答。
【解答】（1）观察图乙可知，压敏电阻R0的阻值随着压力的增大而减小。闭合开关S1和S2，当超载车辆通过时，压敏电阻的阻值减小，通过电磁铁线圈电流增大，磁性增强，衔铁被吸下来，灯熄灭，电铃电路接通会响；
（2）当限载质量增大时，压敏电阻受到的压力增大，电阻变小，电流变大；要保证电流大小不变，可以将滑动变阻器的滑片向左移动，适当增大总电阻，故A正确，D错误；
把电源1的电压适当增大，电路中电流增大，电磁铁磁性增强，会更早的将衔铁吸下来报警，相当于降低了限载质量，故B错误；
观察甲图可见，衔铁部分实际上是一个杠杆，当限载质量增大导致电路电流增大电磁铁的磁性增强时，可以将弹簧向左移动，增大力臂，防止衔铁过早的被吸下来报警，故C正确。
故选AC。
故答案为：（1）铃响；（2）AC
28．【答案】
【解析】【分析】相对分子质量等于各原子的相对质量之和。
【解答】由题意可知，金属元素显正价，设该物质的化合价为x
则其氢氧化物为R（OH）x；
氯化物为RClx；
氢氧化物相对分子质量 m=R+（16+1）x；
氯化物的相对分子质量 n=R+35.5x；
上面两式子相减
n-m=（35.5-17）x
x=
故答案为：
29．【答案】34%；46%
【解析】【分析】（1）在这两种化合物中，硫元素和氧元素的质量之比相同，可根据硫元素的质量分数计算出氧元素的质量分数，最后根据三种元素的质量分数之后等于1计算出铁的质量分数即可；
（2）三种元素的质量分数之和为1，首先用1减去氧元素的质量分数计算出钠和硫元素的质量分数之和，然后根据钠和硫元素的质量之比相同推算出钠元素的质量分数即可。【解答】（1）在FeSO4和Fe2（SO4）3组成的混合物中，
硫元素与氧元素的质量比=32：（16×4）=1：2；
由于混合物中硫元素的质量分数为22%，
则混合物中氧元素的质量分数=22%×2=44%，
该混合物中铁元素的质量分数为1-22%-44%=34%。
（2）在混合物Na2SO4、Na2SO3和Na2S中一共有三种元素，
其中氧元素含量为22%，
则钠元素和硫元素的含量共为：1-22%=78%；
由化学式分析，可知在混合物中钠元素和硫元素的质量比为：（23×2）：32=23：16；
所以钠元素的质量分数为
30．【答案】（1）D
（2）EFG
【解析】【分析】家庭电路中 ，开关应该与火线连，氖管发光说明有电流能通过。
【解答】（1）插脚A是与开关连的，所以该连火线孔，根据插座左零右火的规则，D是火线孔，故应与D想连；
（2）氖管发光说明有电流通过，E点火线电流可以通过，F和G点电流通过插座D到台灯到C到G，再到灯到F，所以EFG三点都有电流通过，因此氖管都能发光，故答案为EFG.
故答案为(1)D， (2)EFG.
31．【答案】（1）＜
（2）变小；变大
【解析】【分析】（1）做匀速直线运动的物体，推力等于摩擦力，根据影响摩擦力大小的因素进行分析，可得出推力的大小变化；（2）根据安培定则，可判断通电螺线管的磁场方向，再根据磁极间的相互作用可判断螺线管与磁铁间力的作用情况，从而判断其运动的变化；根据电路中电流的变化，再进一步判断磁力的变化．根据二力平衡条件判断推力与摩擦力相等是解答的突破口，再结合安培定则判断磁极的方向可判断磁铁的受力情况变化，难度适中．
【解答】解：（1）磁铁做匀速直线运动，所以推力等于摩擦力，当取走其中一块后，压力减小，所以摩擦力减小，则推力F2＜F1；（2）图丙中，闭合开关S，用右手握住螺线管，使四指的方向与电流的方向相同，则大拇指所指的螺线管的右端为N极，左端为S极；根据同名磁极相互排斥可知，磁铁受到螺线管的排斥力的作用，因此磁铁的速度将变小；此时，将滑动变阻器的滑片向左移动，电阻减小，电路中电流变大，螺线管磁性增强，排斥力增大，因此欲保持磁铁匀速直线运动，F2应变大．
故答案为：（1）＜；（2）变小；变大．
32．【答案】（1）左；铁
（2）滑片向左移动
（3）电磁感应
【解析】【分析】通电螺线管的磁场方向可以用右手螺旋定则判断，A端为S极，所以跟永磁体相互吸引，活塞往左运动， 内部用铁芯增强磁性，通电螺线管的磁场强弱可以通过增强电流或者增加线圈扎数。
【解答】（1）A往B的电流，螺线管产生的磁场方向为A端S极，被永磁体的N极吸引，故答案为左，
线圈内部插入铁芯能增强磁性，所以适宜用铁材料，故答案为铁；
（2）增强吸引力，需要增强磁性，可以增大电流， 滑片向左移，电阻减小，电流增大，磁性增强，故答案为 滑片向左移动 ；
（3）血液流动产生电流，属于电磁感应现象，故答案为电磁感应。
33．【答案】（1）线圈匝数相同时，通过电磁铁线圈中的电流越大，电磁铁磁性越强
（2）铁钉换成大头针（或用细铁屑、或观察相同小磁针在相等距离偏转角度的大小或更小的铁钉等）
（3）因为比较1和4（或“2、5”或“3、6”）电流减小，线圈匝数变多，吸引到的铁钉变多，如果电流相同则吸到有铁钉将会更多，即电磁铁磁性越强
【解析】【分析】（1）分析实验1、2、3中，哪个因素相同，哪个因素不同，根据控制变量法描述结论即可；
（2）电流较小时，电磁铁的磁力较小，无法吸起质量较大的铁钉，为了证明这时也有磁性，可以换用质量更小的物体；
（3）虽然1和4中线圈匝数和电流都不相同，但是可以根据已知的变化趋势对结果进行推断。
【解答】（1）实验1、2和3中，线圈的匝数相同但电流大小不同，因此得到结论： 线圈匝数相同时，通过电磁铁线圈中的电流越大，电磁铁磁性越强 ；
（2）同学们发现当电流较小时，实验中电磁铁没有吸引起铁钉，那么通电电磁铁到底有没有磁性呢？他们通过其他方法验证了这几次都是有磁性的。他们采用的方法可能是：铁钉换成大头针（或用细铁屑、或观察相同小磁针在相等距离偏转角度的大小或更小的铁钉等）。
（3）该小组同学比较实验中的1、4（或“2、5”或“3、6”）也能得出“线圈匝数越多，电磁铁磁性越强”的正确结论，理由：因为比较1和4（或“2、5”或“3、6”）电流减小，线圈匝数变多，吸引到的铁钉变多，如果电流相同则吸到有铁钉将会更多，即电磁铁磁性越强。
34．【答案】（1）对照
（2）甲管中无明显变化，乙管中滤纸条上自下而上出现红点
（3）A；B；C
（4）在塑料管壁四周都贴上这样的滤纸条，观察红点出现的先后是否有规律
（5）按照乙的条件，重新设置一个塑料管丙，将塑料管丙浸入冰水中，观察滤纸条上红点出现的时间，与塑料管乙中滤纸条上红点出现的时间进行比较
【解析】【分析】（1）根据甲为对照组分析；
（2）根据甲中药瓶密闭，氨分子不能运动出来，乙中氨分子可运动出来与酚酞接触分析；
（3）根据该装置密闭、微型分析；
（4）根据分子无规则运动需在不同地方均贴酚酚验证分析；
（5）根据要对比温度对分子运动的影响需补充温度不同，其它条件相同的对比实验分析。
【解答】（1）甲的作用是进行对照。
（2）甲中氨水不能运动到小药瓶外，乙中氨水可运动出药瓶，充满整个试管，观察到甲管中无明显变化，乙管中滤纸条上自下而上出现红点 ；
（3）该实验用微型密封装置，可环保、节约药品，A正确；该实验始终密闭，排除其它影响，B正确；现象快而明为，操作简单，C正确。
（4） 证明分子在不停地做无规则运动， 需在塑料管壁四周都贴上这样的滤纸条，观察红点出现的先后是否有规律 。
（5） 按照乙的条件，重新设置一个塑料管丙，将塑料管丙浸入冰水中，观察滤纸条上红点出现的时间，与塑料管乙中滤纸条上红点出现的时间进行比较 ，由此现象与前面现象对比可证明分子运动与温度有关。
故答案为：（1）对照；（2） 甲管中无明显变化，乙管中滤纸条上自下而上出现红点 ；（3）ABC；（4） 在塑料管壁四周都贴上这样的滤纸条，观察红点出现的先后是否有规律 ；（5） 按照乙的条件，重新设置一个塑料管丙，将塑料管丙浸入冰水中，观察滤纸条上红点出现的时间，与塑料管乙中滤纸条上红点出现的时间进行比较 。
35．【答案】（1）Q线圈中电流增大时，磁场强度增强，P线圈中感应电流增大
（2）有
（3）3、6或4、7
【解析】【分析】（1）感应电流的大小与磁场强度和切割磁感线运动的速度有关；通电导体周围存在磁场，电流越大，电流周围的磁场越强；
（2）根据丙图可知，当导体ab上下运动时，它始终没有切割磁感线，即通过闭合电路的磁感线数量不变，因此不会产生感应电流；
（3）要探究线圈中的电流方向是否会影响电流计指针偏转方向时，必须控制其它因素相同，而改变电流方向。
【解答】（1）闭合开关后灵敏电流计指针并没有发生偏转，可能是P线圈周围的磁场不够强，也就是Q线圈产生的磁场太弱，而电流周围磁场的强弱与电流大小有关，因而他将滑片向左移以增大通过Q线圈的电流，使Q线圈周围的磁场更强，则他基于的猜想是：Q线圈周围的磁场越强，P线圈中的感应电流越大；
（2）小科向老师请教，得知当闭合电路围成的平面内，磁感线数量发生改变时，电路中就能产生感应电流。根据上述事实，实验中导体ab上下运动时不产生感应电流的原因（图丙）是该闭合电路内磁感线数量未发生改变；
（3）小科的说法不正确，理由是：比较3、6或4、7可知，Q线圈中的电流方向改变，其他条件不变，灵敏电流计指针偏转方向不改变，说明感应电流方向与Q线圈中的电流方向无关。
36．【答案】（1）60:11:32:32:14
（2）
（3）mN=2×18g×16%=5.76g
【解析】【分析】（1）元素的质量之比等于相对原子质量和个数的乘积之比；
（2）首先计算出蛋氨酸的式量，然后用氮原子的相对原子质量和个数相乘，最后与式量作比即可；
（3）蛋白质的质量与奶粉的质量成正比，据此计算出200g奶粉中蛋白质的质量，然后根据氮元素的质量=蛋白质的质量× 质量分数计算即可。
【解答】（1） 蛋氨酸中各元素的质量比C∶H∶O∶S∶N =（12×5）：（1×11）：（16×2）：（32×1）：（14×1）= 60:11:32:32:14 ；
（2）蛋氨酸中氮元素的式量为：12×5+1×11+16×2+32×1+14×1=149；
蛋氨酸中氮元素的质量分数 ：。
（3） 每200克合格奶粉中蛋白质的质量：18g×（200g÷100g）=36g；
每200克合格奶粉中氮元素的质量 ： mN=36g×16%=5.76g 。
37．【答案】（1）解：如图所示：
（2）乙
（3）零线断路
（4）I=U／Ｒ＝220Ｖ／55Ω＝4A
【解析】【分析】家庭电路一般由两根进户线（也叫电源线）、电能表、闸刀开关（现一般为空气开关）、保险设备（空气开关等其他类型符合标准的熔断器）、用电器、插座、导线、开关等组成（大多为并联，少数情况串联） 。三孔插座的两个孔分别接火线和零线（规范插座左接零线，右接火线），另一孔是接地的，这样在把三脚插头插入时，把用电器的金属外壳和大地连接起来。开关可以控制所在支路的通断，开关应和被控制的用电器串联，接在火线上．
【解答】（1）三孔插座连接要求是：左零右火上接地；开关接在火线上，用电器连在零线上；故答案为：；
（2）测电笔使用过程中不能接触下端导体部分；故答案为：乙；
（3）测电笔只有碰到火线才会亮，说明都与火线连通；而灯泡不亮，说明电路中存在断路得地方；故答案为：零线断路；
（4）家庭电路的电压为220V；I=U/R=220V/55Ω=4A；故答案为：4A；
故答案为：（1）；（2）乙；（3）零线断路；（4）4A。
38．【答案】（1）L2
（2）车对水平地面的压力：
F=G=mg=20×103kg×10N/kg=2×105N，
由图象可知，此时的输出电压U=1V，
∵I=
∴电路总电阻：
R总= = = 50Ω，
电阻R的阻值：
R=R总-R线圈=50Ω-20Ω=30Ω
答：R的阻值应调节为30Ω；
（3）当R=0Ω要使报警器报警，输出电压最小，
∵I= ，
∴输出最小电压：
U0=IR线圈=0.02A×20Ω=0.4V，
由图象可知，此时压力传感器受到的压力：
F′=0.8×105N=8×104N
答：在水平路面上，要使该装置报警，通过车辆的最小重力为8×104N.
【解析】【分析】（1）根据图乙可知，当压力增大时，压力传感器的输出电压增大，那么通过电磁铁的电流增大，磁场增强，将衔铁吸下来，接通灯泡L2所在的电路，此时灯泡L2发光，据此确定红灯所指的灯泡。
（2）首先根据F=G=mg计算出汽车对水平地面的压力，然后根据图乙确定此时压力传感器的输出电压，接下来根据计算出总电阻，根据串联电路R=R总-R线圈计算出此时电阻R的阻值。
（3）当变阻器的阻值为零时，输出电压最小，根据U0=IR线圈计算出此时最小的输出电压，再根据图乙确定此时压力传感器上受到的压力。
1 / 1

展开更多......

收起↑
