常用电气设备控制电路制作与调试
学习情境一
低压电器的检验
子情境四 继电器的检验
任务三 检验热继电器

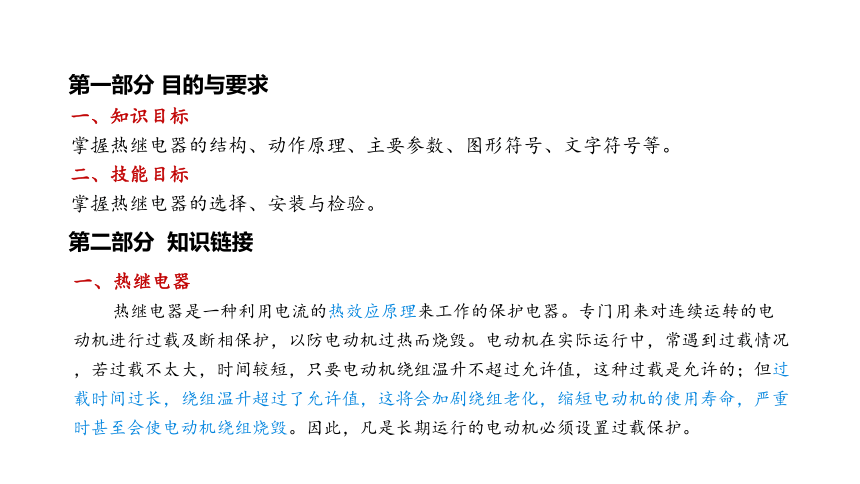

一、知识目标
掌握热继电器的结构、动作原理、主要参数、图形符号、文字符号等。
二、技能目标
掌握热继电器的选择、安装与检验。
一、热继电器
热继电器是一种利用电流的热效应原理来工作的保护电器。专门用来对连续运转的电动机进行过载及断相保护，以防电动机过热而烧毁。电动机在实际运行中，常遇到过载情况，若过载不太大，时间较短，只要电动机绕组温升不超过允许值，这种过载是允许的；但过载时间过长，绕组温升超过了允许值，这将会加剧绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。因此，凡是长期运行的电动机必须设置过载保护。
第一部分 目的与要求
第二部分 知识链接

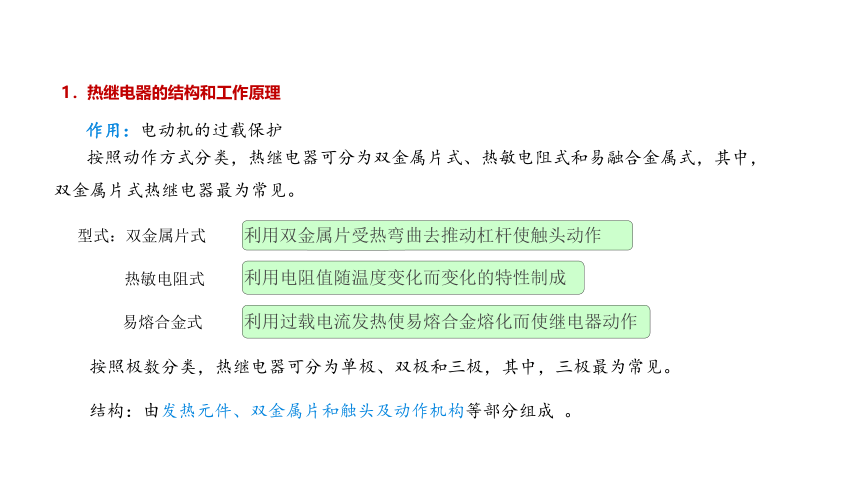

1．热继电器的结构和工作原理
按照动作方式分类，热继电器可分为双金属片式、热敏电阻式和易融合金属式，其中，双金属片式热继电器最为常见。
作用：电动机的过载保护
利用双金属片受热弯曲去推动杠杆使触头动作
型式：双金属片式
利用电阻值随温度变化而变化的特性制成
热敏电阻式
利用过载电流发热使易熔合金熔化而使继电器动作
易熔合金式
按照极数分类，热继电器可分为单极、双极和三极，其中，三极最为常见。
结构：由发热元件、双金属片和触头及动作机构等部分组成 。

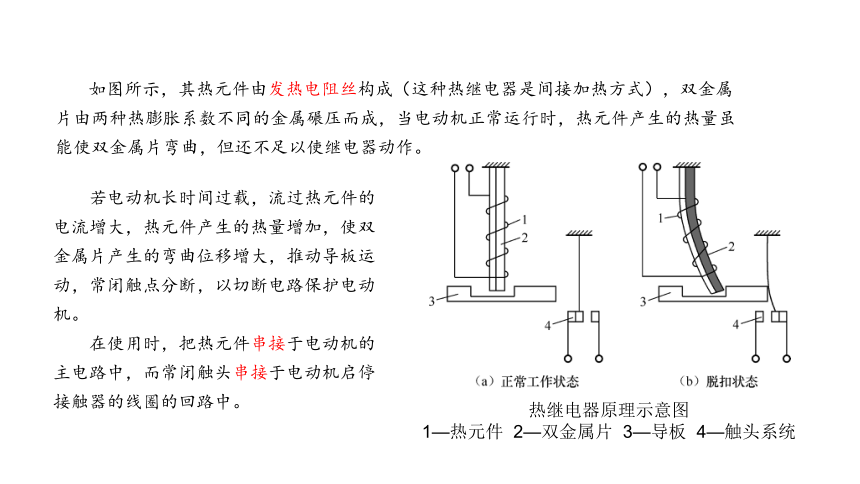

如图所示，其热元件由发热电阻丝构成（这种热继电器是间接加热方式），双金属片由两种热膨胀系数不同的金属碾压而成，当电动机正常运行时，热元件产生的热量虽能使双金属片弯曲，但还不足以使继电器动作。
热继电器原理示意图
1—热元件 2—双金属片 3—导板 4—触头系统
若电动机长时间过载，流过热元件的电流增大，热元件产生的热量增加，使双金属片产生的弯曲位移增大，推动导板运动，常闭触点分断，以切断电路保护电动机。
在使用时，把热元件串接于电动机的主电路中，而常闭触头串接于电动机启停接触器的线圈的回路中。
热继电器在保护形式上分为二相保护和三相保护两类。
二相保护式的热继电器内装有两个发热元件，分别串入三相电路中的两相，常用于三相电压和三相负载平衡的电路中。
三相保护式热继电器内装有三个发热元件，分别串入三相电路中的每一相，其中任意一相过载，都会使热继电器动作，常用于三相电源严重不平衡或三相负载严重不平衡的场合。
带断相保护的热继电器可以用在Y形接法和△形接法的电动机，
不带断相保护的三相式热继电器不能用在△形接法的电动机。

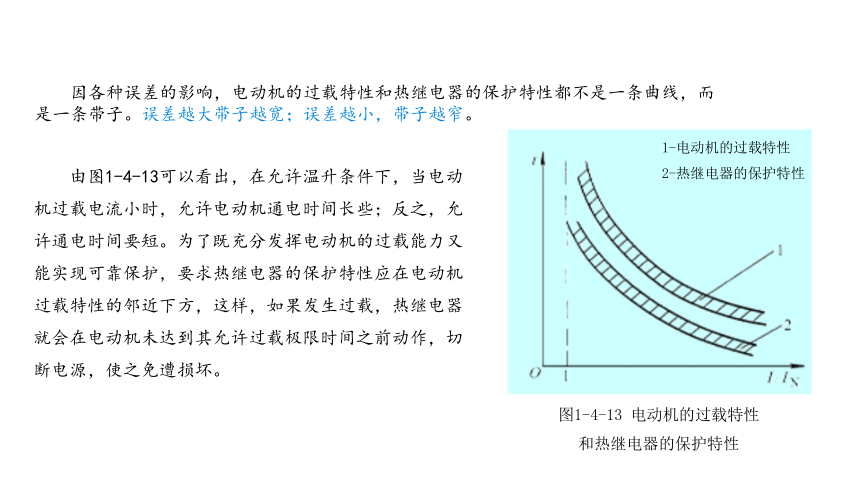

热继电器的保护特性即电流-时间特性，也称安秒特性。为了适应电动机的过载特性而又起到过载保护作用，要求热继电器具有如同电动机过载特性那样的反时限特性。电动机的过载特性和热继电器的保护特性如图1-4-13所示。
2．热继电器的保护特性
由图1-4-13可以看出，在允许温升条件下，当电动机过载电流小时，允许电动机通电时间长些；反之，允许通电时间要短。为了既充分发挥电动机的过载能力又能实现可靠保护，要求热继电器的保护特性应在电动机过载特性的邻近下方，这样，如果发生过载，热继电器就会在电动机未达到其允许过载极限时间之前动作，切断电源，使之免遭损坏。
图1-4-13 电动机的过载特性
和热继电器的保护特性
因各种误差的影响，电动机的过载特性和热继电器的保护特性都不是一条曲线，而是一条带子。误差越大带子越宽；误差越小，带子越窄。
1-电动机的过载特性
2-热继电器的保护特性
常用的热继电器有JR0、JR14、JR15、JR16、JR20及JRS1等系列。
热继电器的型号含义如图1-4-14所示。
图1-4-14 热继电器的型号含义
3．常用的热继电器
（1）原则上，热继电器的额定电流应按电动机的额定电流选择,一般为1.05倍左右。
（2）在不频繁启动场合，要保证热继电器在电动机的启动过程中不产生误动作。通常，当电动机启动电流为其额定电流的6倍，以及启动时间不超过6s时，若很少连续启动，就可按电动机的额定电流选取热继电器。
（2）当电动机用于重复的短时工作时，首先注意确定热继电器的允许操作频率.
（3）对于工作时间很短、间歇时间较长的电动机（如摇臂的钻床电动机、某些机床的快速移动电动机）和虽然长时间工作，但过载可能性很小的电动机（如排风扇的电动机）可以不设计过载保护。
（4）双金属片式热继电器一般用于轻载、不频繁启动电动机的过载保护。
4．热继电器的选用
模块四
继电器的检验
热继电器的图形符号及文字符号如图1-4-15所示。
图1-4-15 热继电器的图形符号及文字符号
模块四
继电器的检验
5．热继电器的图形符号及文字符号
（1）安装前应检查热继电器的铭牌数据，检查热继电器的可动部分动作是否灵活，并清除部件表面污垢。
（2）运行中检查负荷电流是否和热元件的额定值相配合；热继电器与外头联接点有无过热现象；检查与热继电器联接的导线截面是否满足要求，有无因发热而影响热元件正常工作的现象；检查继电器的运行环境温度有无变化，温度有无超过允许范围（-30℃~40℃）；检查热继电器周围环境温度与被保护设备周围环境温度差值，若超出+25℃（-25℃）时，应调换大一号等级热元件（或小一号等级的热元件）。
（3）热继电器的方向应与规定方向相同，一般倾斜度不得超过5°。
（4）不能自行改动热元件的安装位置，以保证动作间隙的正确性。
（5）由于热继电器具有很大的热惯性，因此，不能作为线路的短路保护，必须另装熔断器作短路保护。
模块四
继电器的检验
6．热继电器的使用与维护
（8）使用中定期用布擦净尘埃和污垢，双金属片要保持原有金属光泽，如上面有锈迹，可用布蘸汽油轻轻擦除，不得用砂纸磨光。
（9）在使用过程中，每年应进行一次通电校验，当设备发生事故而引起巨大短路电流后，应检查热元件和双金属处有无显著的变形，若已产生变形，则就更换部件。因热元件变形或其他原因致使动作不准确时，只能调整其可调部件，绝不能弯折热元件。
模块四
继电器的检验
模块四
继电器的检验
1．用搜索引擎搜索“标准技术网”查找相关标准；
2．根据技术标准拟制热继电器的检验工艺文件；
3．按拟制的工艺卡片的检验项目对型号为JR20-16的热继电器进行检验。
第三部分 技能训练
技能训练 检验型号为JR20-16的自动开关
一、任务描述

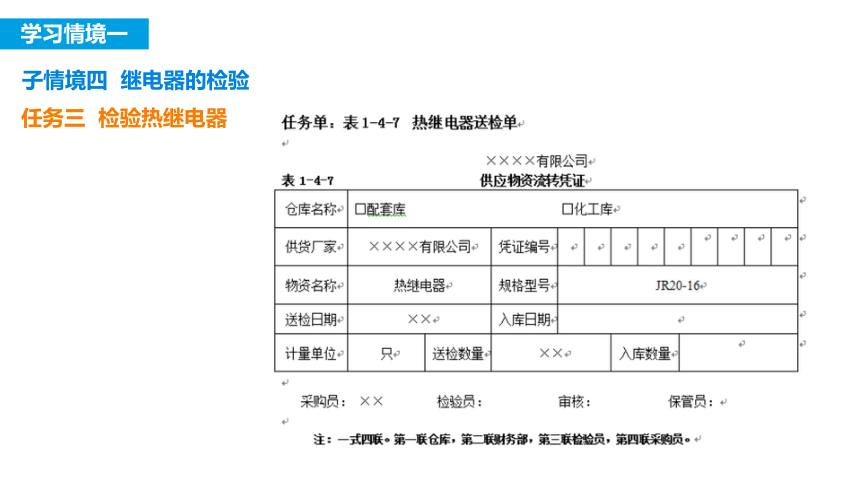

根据表1-4-8送检单，依据相关标准拟制检验工艺文件，对实物进行检验并判定实物是否合格。
二、实训内容及操作步骤
模块四
继电器的检验
一、认真总结学习过程，提交热继电器的检验工艺文件
二、根据本任务所掌握的知识和技能回答下列问题
第四部分 总结提高
1．简述热继电器的主要结构和工作原理。
2．热继电器在电路中的作用是什么？带断相保护的三相式热继电器用在什么场合？
3．电动机起动电流很大，当电动机起动时，热继电器是否会动作？为什么？
