常用电气设备控制电路制作与调试多媒体课件
学习情境一
低压电器的检验
子情境五 熔断器的检验
任务 检验熔断器

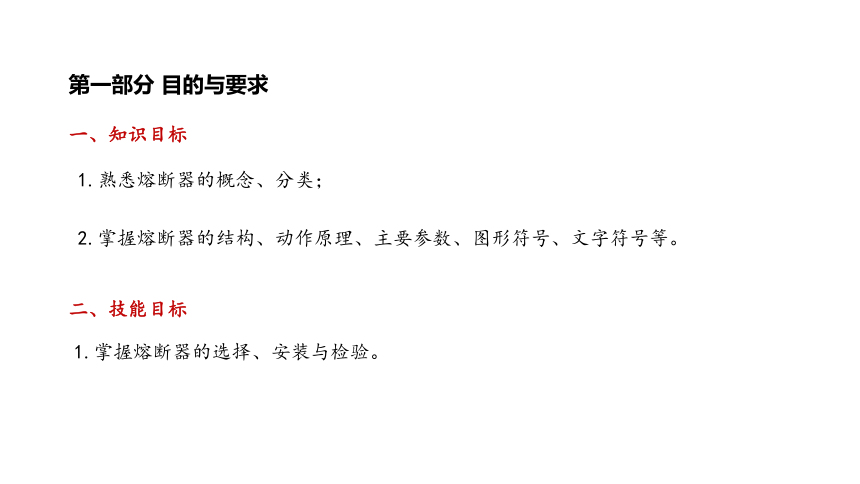

一、知识目标
二、技能目标
第一部分 目的与要求
1.掌握熔断器的选择、安装与检验。
1.熟悉熔断器的概念、分类；
2.掌握熔断器的结构、动作原理、主要参数、图形符号、文字符号等。
熔断器主要由熔体（俗称保险丝）和安装熔体的熔管（或熔座）两部分组成。熔体由易熔金属材料（铅铜）及合金制成，通常作成丝状或片状。熔管是装熔体的外壳，由陶瓷、绝缘钢纸或玻璃纤维制成，在熔体熔断时兼有灭弧作用。熔断器按结构分有半封闭瓷插式、螺旋式、无填料封闭管式和有填料封闭管式几种形式。其外形如图1-5-1所示。
一、熔断器
熔断器是一种利用物质过热熔化的性质制作的保护电器。当电流超过规定值一定时间后,以它本身产生的热量使熔体熔化而分断电路。在使用时，熔断器串联在所保护的电路中，作为电路及用电设备的短路和严重过载保护，主要用做短路保护。
第二部分 知识链接
1．熔断器的结构和分类

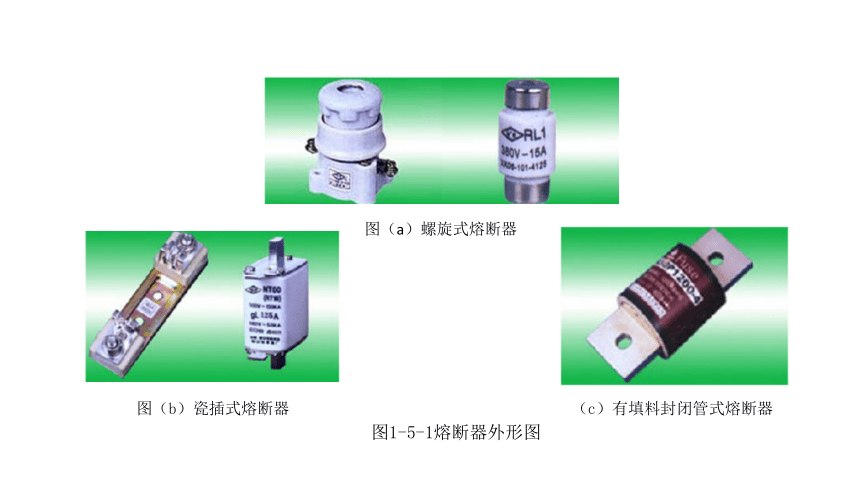

图（a）螺旋式熔断器
图1-5-1熔断器外形图
图（b）瓷插式熔断器
（c）有填料封闭管式熔断器

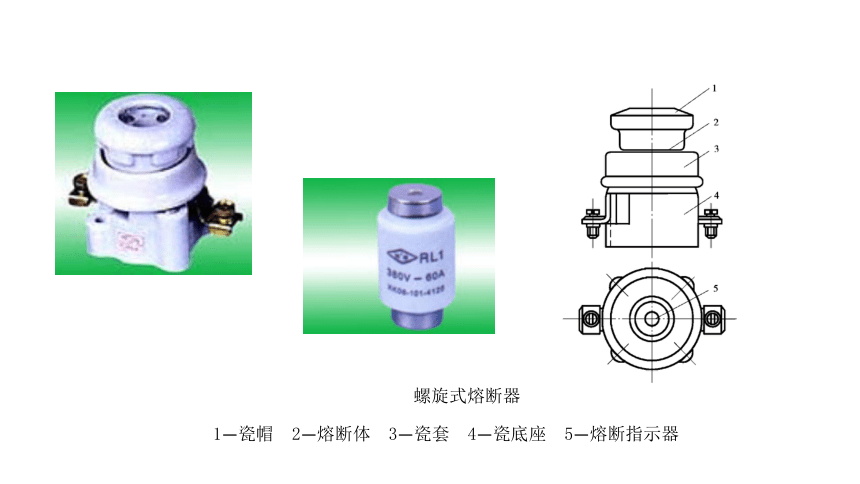

1—瓷帽 2—熔断体 3—瓷套 4—瓷底座 5—熔断指示器
螺旋式熔断器

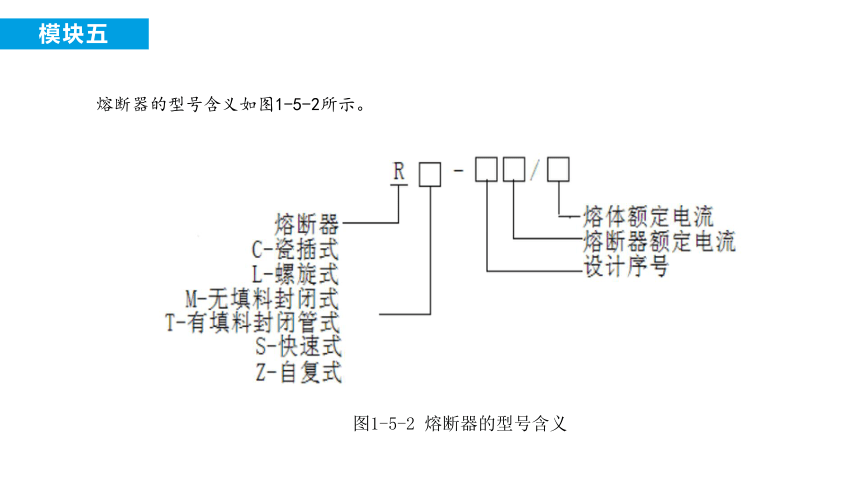

熔断器的型号含义如图1-5-2所示。
图1-5-2 熔断器的型号含义
模块五
熔断器的检验
2．熔断器的反时限保护特性
图1-5-3熔断器的反时限特性
模块五
熔断器的检验
熔断器的熔体与被保护的电路串联。当电路正常工作时，熔体允许通过一定大小的电流而不熔断。当电路发生短路或严重过载时，熔体中流过很大的故障电流，当电流产生的热量达到熔体的熔点时，深体熔断而切断电路，从而达到保护目的。
电流通过熔体产生的热量与电流的平方和电流通过的时间成正比，因此，电流越大，则熔体熔断的时间越短，这称为熔断器的反时限保护特性。
熔断器的反时限特性如图1-5-3所示。
熔断器的选择主要包括：
（1）根据安装环境选择熔断器的形式；
（2）熔断器的额定电压大于等于安装地点的线路电压；
（3）熔断器的额定电流大于等于内部熔丝的额定电流，熔丝的额定电流由被保护线路或设备类型确定；
模块五
熔断器的检验
3．熔断器的主要技术参数
4．熔断器的选择
熔断器的主要技术参数有额定电压、额定电流、熔体额定电流、极限分断能力等。其中，极限分断能力是指熔断器在规定的额定电压和功率因素（时间常数）的条件下，能分断的最大电流值。所以，极限分断能力也是反映了熔断器分断短路电流的能力。
（4）熔断器的分断能力大于电路出现的最大故障电流；
（5）前后熔断器之间符合选择性配合原则，即电路故障时，据故障点最近的电源侧熔断器断开，使故障影响面最小。
熔断器的图形符号及文字符号如图1-5-4所示。
图1-5-4 熔断器的图形符号及文字符号
模块五
熔断器的检验
5．熔断器的图形符号及文字符号
1．熔断器的使用与维护
（1）安装熔断器除保证足够的电气距离外，还应保证足够的间距，以保证拆卸、更换熔体方便。
（2）安装与维护时都应检查熔断器各个参数是否符合规定要求。
（3）插入式熔断器应垂直安装，螺旋式熔断器的电源线按在瓷底座的下接线座上，负载线应接在螺纹壳的上接线座上。这样在更换管时，旋出螺帽后螺纹壳上不带电，保证操作者的安全。
（4）熔断器内要安装合格的熔体，不能用多根小规格熔体并联代替一根大规格的熔体。
（5）安装与更换熔体时必须保证熔体不能有机械损伤，与底座触刀接触良好。
（6）安装引线要有足够的截面积，而且应拧紧接线螺钉，避免接触不良。
模块五
熔断器的检验
二、熔断器的故障诊断与检修
（7）在运行中应经常检查熔断器的指示器，以便及时发现，更换熔体。
（8）封闭管式熔断器的熔管，不允许用其他的绝缘管来替代，更不允许随意在其上钻孔。如遇到短路动作后熔管的管壁有烧焦现象，则熔管必须更换。
（9）熔断器的插入与拔出要用规定的把手，在断电的情况下更换。
（10）使用过程中应经常清除熔断器上及导电插座上的灰尘和污垢。
（11）熔断器兼做隔离器件使用时应安装在控制开关的电源进线端；若仅做短路保护用，应安装在控制开关的出线端。
模块五
熔断器的检验
模块五
熔断器的检验
1．用搜索引擎搜索“标准技术网”查找相关标准；
2．根据技术标准拟制熔断器检验工艺文件；
3．按拟制的工艺卡片的检验项目对型号为RL1-15/2的熔断器进行检验。
第三部分 技能训练
技能训练 检验型号为RL1-15/2的自动开关
一、任务描述

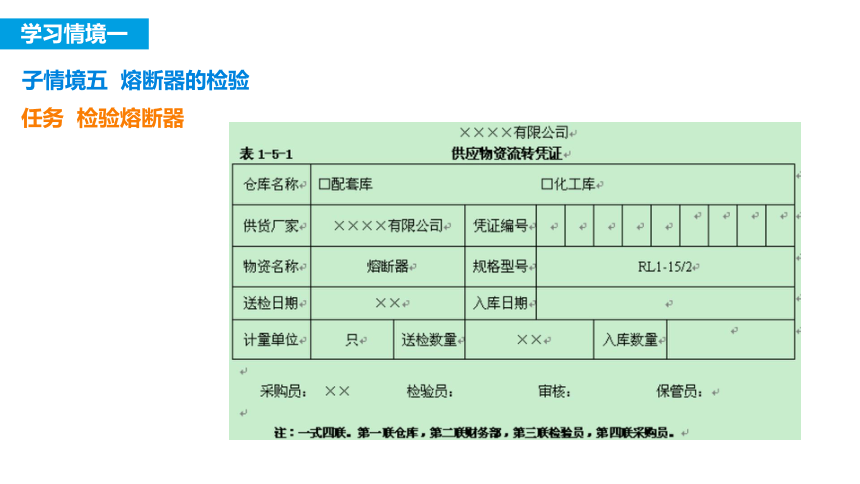

根据表1-5-1送检单，依据相关标准拟制检验工艺文件，对实物进行检验并判定实物是否合格。
二、实训内容及操作步骤
模块五
熔断器的检验
一、认真总结学习过程，提交熔断器的检验工艺文件
二、根据本任务所掌握的知识和技能回答下列问题
第四部分 总结提高
1．使用熔断器应注意什么？
2．什么是熔断器安秒特性？
3. 熔断器的主要作用是什么？常用的类型有哪几种？
4. 在电动机的主电路中装有熔断器，为什么还要装热继电器？能否用热继电器替代熔断器起保护作用？
