(共8张PPT)
常用电气设备控制电路制作与调试
项目二

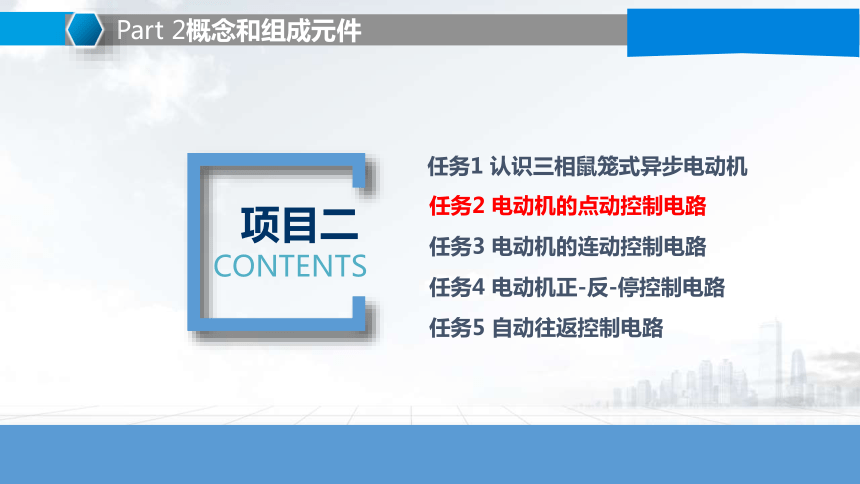

CONTENTS
任务2 电动机的点动控制电路
任务3 电动机的连动控制电路
任务4 电动机正-反-停控制电路
任务5 自动往返控制电路
任务1 认识三相鼠笼式异步电动机
Part 2概念和组成元件

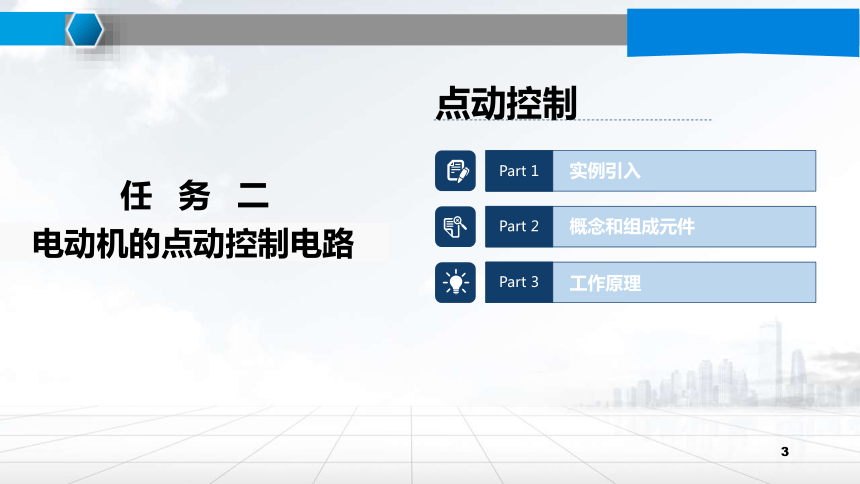

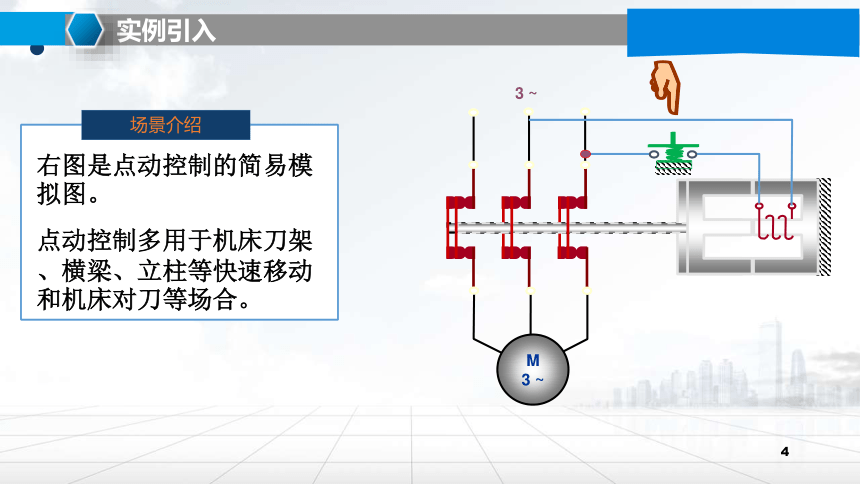

点动控制任务二Part 1Part2Part3实例引入概念和组成元件工作原理电动机的点动控制电路3 ~M3 ~Part1实例引入场景介绍右图是点动控制的简易模拟图。点动控制多用于机床刀架、横梁、立柱等快速移动和机床对刀等场合。实例引入
点动控制
点动控制是指按下按钮，电动机就得电运行；松开按钮，电动机就失电停转。
点动控制组成元件
是用按钮和交流接触器来控制电动机运转的。
交流接触器
按钮
Part 2概念和组成元件
工作原理
Part 3
FR
L1 L2 L3
QS
FU2
FU1
KM
SB
KM
线圈通电
电机转动
电机停止
松开按钮
线圈
失电
至此，整个动作过程结束。电路恢复原始状态。
点动控制原理图
1、合上空气开关QS
按下按钮SB
电动机得电运转
KM线圈通电
KM主触头闭合
2、启动
3、停止
松开按钮SB
KM线圈失电
电动机失电停转
KM主触头断开
工作原理：
M
3~
FR
THANK YOU！
谢 谢！
