(共33张PPT)

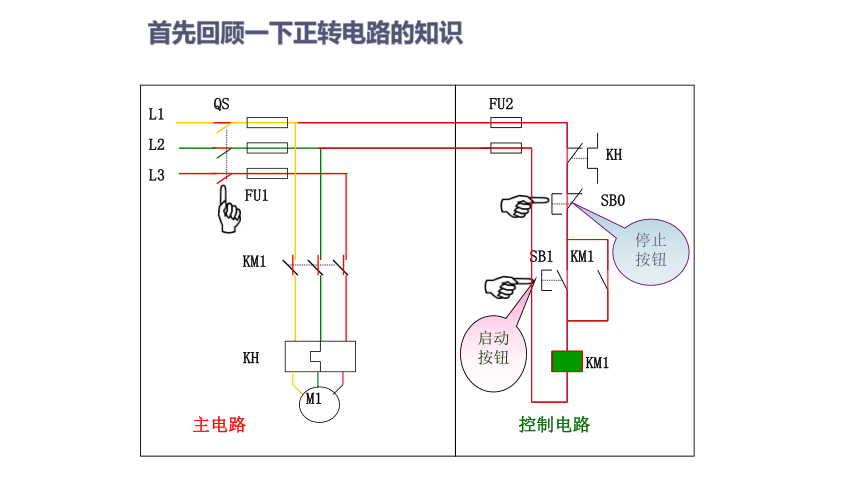

常用电气设备控制电路制作与调试
FU2
KH
SB0
SB1
KM1
KM1
启动按钮
停止
按钮
L1
L2
L3
KM1
FU1
KH
M1
主电路
控制电路
QS

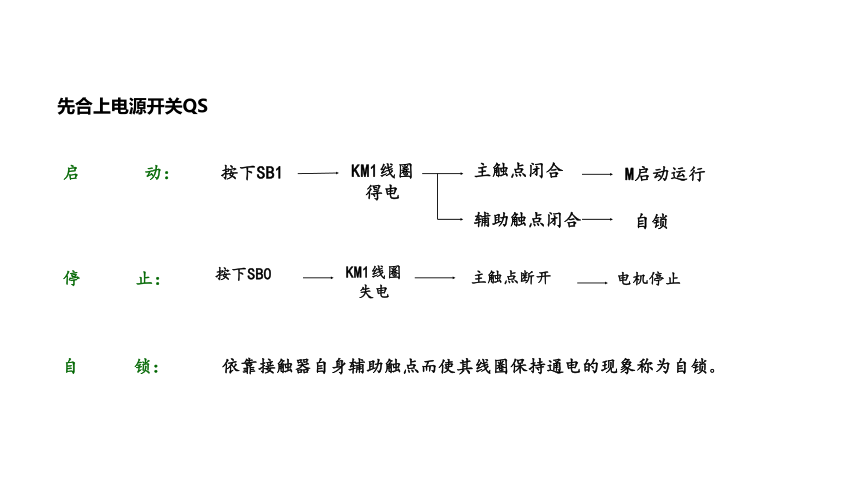

先合上电源开关QS
按下SB1
启 动：
KM1线圈
得电
主触点闭合
M启动运行
辅助触点闭合
自锁
电机停止
停 止：
按下SB0
KM1线圈 失电
主触点断开
自 锁：
依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁。
我们进出学校大门时，门卫师傅用遥控器或者是按钮来控制开门或关门。起重机能够实现上升与下降、机床可以前进与后退，这些生产机械要求运动部件能向正反两个方向运动 。
大门能开
大门能关
开门、关门过程中随时能停止
开门与关门过程中不用按停止按钮，能直接转换
---- 电动机能正转运行
----电动机能反转运行
---- 有停止按钮

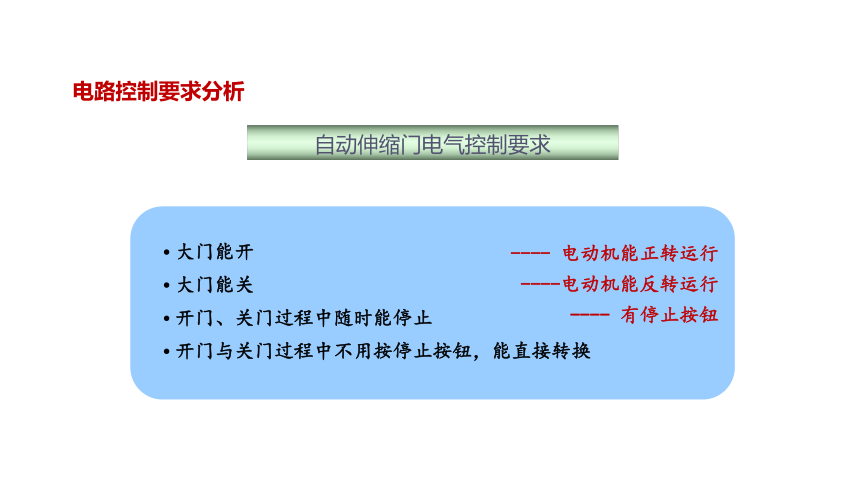

自动伸缩门电气控制要求
电路控制要求分析

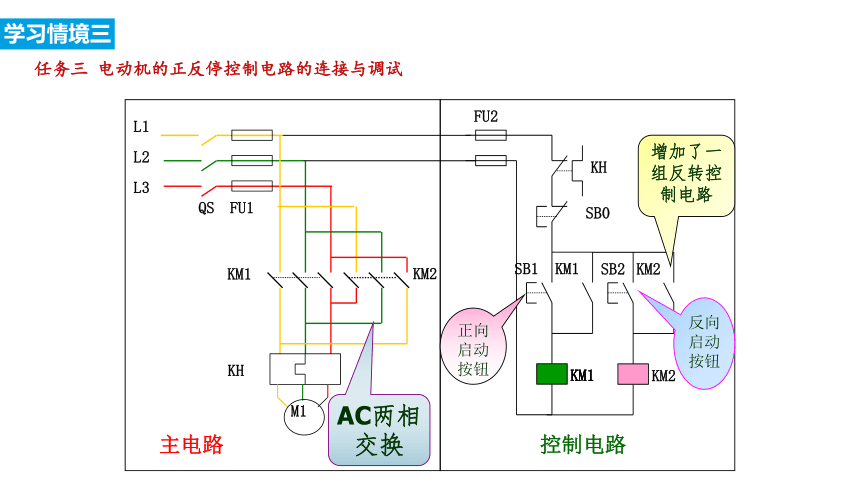

任务三 电动机的正反停控制电路的连接与调试

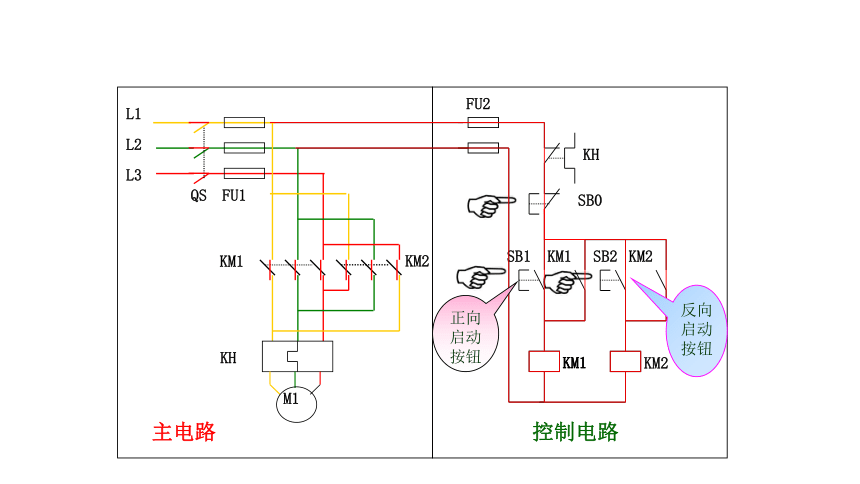

L1
L2
L3
KM1
FU1
KH
M1
QS
KM2
AC两相交换
FU2
KH
SB0
SB1
KM1
KM1
SB2
KM2
KM1
KM2
增加了一组反转控制电路
主电路
控制电路
正向启动按钮
反向启动按钮
学习情境三
三相异步电动机的全压启动控制电路的连接与调试

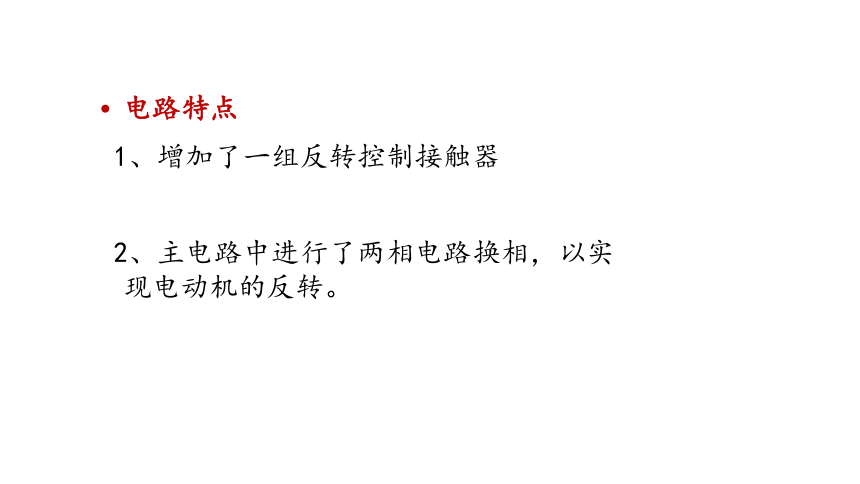

电路特点
1、增加了一组反转控制接触器
2、主电路中进行了两相电路换相，以实现电动机的反转。
L1
L2
L3
KM1
FU1
KH
M1
QS
KM2
FU2
KH
SB0
SB1
KM1
KM1
SB2
KM2
KM1
KM2
主电路
控制电路
正向启动按钮
反向启动按钮
正—停—反控制电路工作原理分析
该电路必须先停车才能由正转到反转或由反转到正转。若正转时按下反转按钮，或同按下SB1和SB2会造成短路！
KM1线圈失电
停止：
按下按钮SB0
主触点恢复断开
M停止运行
正向启动：
KM1线圈得电
主触点闭合
M正向起动
辅助常开触点闭合
自锁
按下按钮SB1
反向启动：
KM2线圈得电
主触点闭合
M反向起动
辅助常开触点闭合
自锁
按下按钮SB2
FU2
KH
SB0
SB1
KM1
SB2
KM2
KM1
KM2
L1
L2
L3
KM1
FU1
KH
M1
QS
主电路
KM2
KM2
KM1

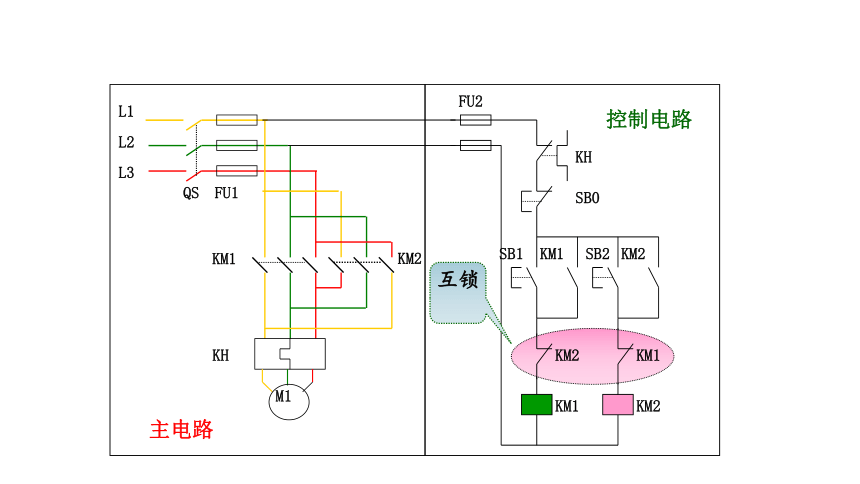

互锁
控制电路

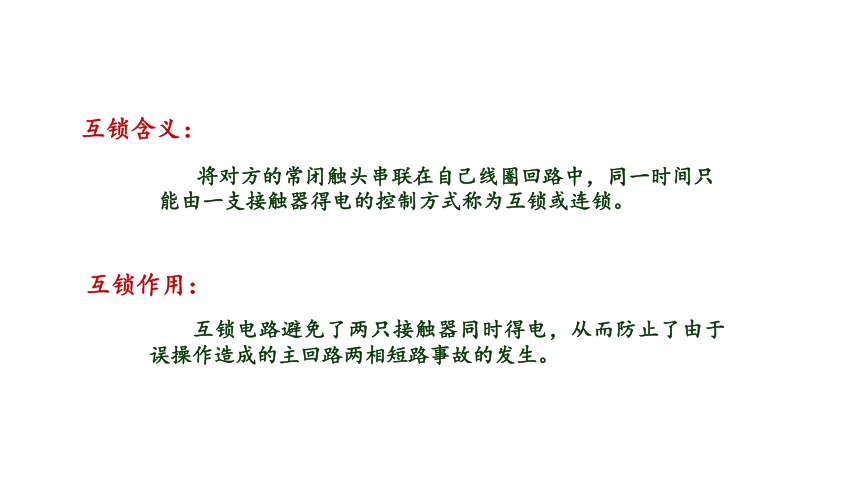

互锁电路避免了两只接触器同时得电，从而防止了由于误操作造成的主回路两相短路事故的发生。
将对方的常闭触头串联在自己线圈回路中，同一时间只能由一支接触器得电的控制方式称为互锁或连锁。
互锁含义：
互锁作用：
KM1线圈失电

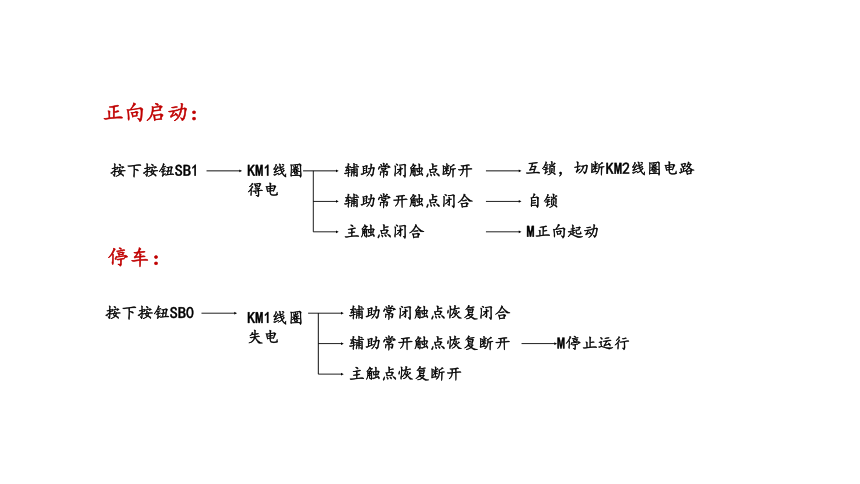

正向启动：
KM1线圈得电
主触点闭合
M正向起动
辅助常开触点闭合
自锁
辅助常闭触点断开
互锁，切断KM2线圈电路
停车：
按下按钮SB1
按下按钮SB0
主触点恢复断开
辅助常开触点恢复断开
辅助常闭触点恢复闭合
M停止运行
KM2线圈失电
反向启动：
KM2线圈得电
主触点闭合
M正向起动
辅助常开触点闭合
自锁
辅助常闭触点断开
互锁，切断KM1线圈电路
停车：
按下按钮SB2
按下按钮SB0
主触点恢复断开
辅助常开触点恢复断开
辅助常闭触点恢复闭合
M停止运行
缺点：要想改变电机转向必须先按停止按钮。
解决措施：在控制电路中加入机械连锁。
接触器联锁正-反-停控制电路动作演示
FU2
KH
SB0
SB1
KM1
SB2
KM2
KM1
KM2
L1
L2
L3
KM1
FU1
KH
M1
QS
主电路
KM2
KM2
KM1
互锁
控制电路
FU2
KH
SB0
SB1
KM1
SB2
KM2
KM1
KM2
L1
L2
L3
KM1
FU1
KH
M1
QS
主电路
KM2
控制电路
按钮连锁
SB2
SB1
FU2
KH
SB0
SB1
KM1
SB2
KM2
KM1
KM2
L1
L2
L3
KM1
FU1
KH
M1
QS
主电路
KM2
控制电路
按钮连锁
SB2
SB1
FU2
KH
SB0
SB1
KM1
SB2
KM2
KM1
KM2
L1
L2
L3
KM1
FU1
KH
M1
QS
主电路
KM2
控制电路
按钮连锁
SB2
SB1
KH
主电路
控制电路
FU2
KH
SB0
SB1
KM1
SB2
KM2
KM1
KM2
思考：带双重联锁的正-反-停控制电路
SB2
SB1
KM2
KM1
按钮连锁
接触器连锁
L1
L2
L3
KM1
FU1
M1
QS
KM2
思考：带双重联锁的正-反-停控制电路
结构特点：
在上一套电路的基础上，改换一对具有两组触头的起动按钮，并将常闭触头串接在对方的回路中,形成机械互锁。
即使电气闭锁失灵， KM1和KM2也不会同时得电，增加了互锁的可靠性。
两种电路的比较
特点
电路 优点 缺点
接触器连锁控制电路 工作安全可靠 操作不便
按钮连锁控制电路 工作安全可靠
操作方便
一、判断题
1、在接触器连锁正反转控制线路中，正、反转接触器有时可以同时闭合。
2、为保证三相异步电动机实现反转，正、反转接触器的主触头必须按相同的相序并接后串接在主电路中。
3、接触器连锁正反转控制线路的优点是工作安全可靠，操作方便。
（×）
（×）
（×）
课堂小练习
课堂小练习
二、选择题
1、在接触器连锁的正反转控制线路中，其；连锁触头应是对方接触器的（）
A、主触头 B常开辅助触头 C常闭辅助触头
2、为了避免正反转接触器同时得电动作，线路采取了（）
A自锁控制 B 连锁控制 C位置控制
答案：C
答案：B
总结提炼
1、接触器连锁正反转控制电路
2、按钮联锁正反转控制电路
实验
一、任务描述
依据电气原理图、电气接线图等技术文件进行电气控制电路的制作和调试。
二、实训内容及操作步骤
1．读懂电气原理图、电气接线图等技术文件；
2.三相异步电动机正-停-反控制电路的连接
（1）填写电器材料配置清单表.
代号 器件名称 型号规格 数量 备 注
QF 低压断路器 10A 1
FU1 熔断器 RC1A-10 3
FU2 熔断器 RC1A-5 2
KM1 交流接触器 CJ20-10 1
KM2 交流接触器 CJ20-10 1
FR 热继电器 JR16B-20/3 1
SB1 起停按钮 LA19 1 双联按钮
SB2 起停按钮 LA19 1 双联按钮
SB3 起停按钮 LA19 1 双联按钮（红色）
M 电动机 Y-90L-2 1 2.2KW
配电板 1
XT 接线端子 JXO-2O-10 1
BV 导线 1mm2 若干
BVR 导线 0.75mm2 若干
BVR 导线 1.5mm2 若干 黄绿双色线
（2）工具和仪表准备。
（3）选择元件进行质量检查，然后进行电器元件定位和安装，注意与元件布置图一致。
（4）采用板前明配线的配线方式。按照板前明配线的配线规则先配主电路的线，从电源侧开始配起，按照低压断路器、熔断器、交流接触器、热继电器、接线的次序，直到接线端子上接电动机的线止、然后配控制电路的线，从控制电路接电源的一侧开始直到另一侧接电源止。注意主电路的线路通道和控制电路的线路通道应分开布置，线路横平竖直，统一平面内不交叉、不重叠，力求整齐美观。
3.三相异步电动机的正-停-反控制电路的调试与检修
（1）调试前的准备
①检查低压断路器、熔断器、交流接触器、热继电器、起停按钮、位置是否正确、有无损坏，导线规格是否符合设计要求，操作按钮和接触器是否灵活可靠，热继电器的整定值是否正确，信号和指示是否正确。
②对电路的绝缘电阻进行测试，验证是否符合要求。
（2）调试过程
①接通控制电路电源。按下正转起动按钮SB1检查接触器KM1的自锁功能是否正常，按下反转起动按钮SB2检查接触器KM1和KM2的互锁功能是否正常。按下反转起动按钮SB2检查接触器KM2的自锁功能是否正常，按下正转起动按钮SB1检查接触器KM1和KM2的互锁功能是否正常。发现异常立即断电检修，直至正常。
②接通主电路和控制电路的电源，检查电动机正向和反向转速是否正常。正常后，在电动机转轴上加负载，检查热继电器是否有过负荷保护作用。有异常立即停电修。
（3）检修
检修采用万用表电阻法，在不通电情况下进行，按住起动按钮测控制电路各点的电阻值，确定故障点。压下接触器衔铁测主电路各点的电阻确定主电路故障并排除。电动机正向运行正常，但不能反向运行故障检查举例。
（4）填写检修记录单。
表2-2-3 检修记录单
（5）安全操作
在调试和检修及其它项目制作过程中，安全始终是最重要的，带电测试或检修时要经过老师同意且一人监护一人操作，有异常现象立即停车。
序号 设备编号 设备名称 故障现象 故障原因 排除方法 所需材料 维修日期




配盘接线
接线顺序：
先控后主、先里后外、先下后上
横平竖直、分布均匀、 单层密排、紧贴控制面板
接线工艺：
KM1
FU2
KH
SB0
SB1
KM1
SB2
KM2
KM2
KM1
KM2
KM1
0
1
2
3
4
5
6
7
2
3
KM2
KH
SB0
SB1
SB2
FU2
0
1
2
0
4
3
5
6
7
1
2
4
3
6
6
7
6
3
7
0
2
3
3
4
3
6
控制电路接线图
