常用电气设备控制电路制作与调试

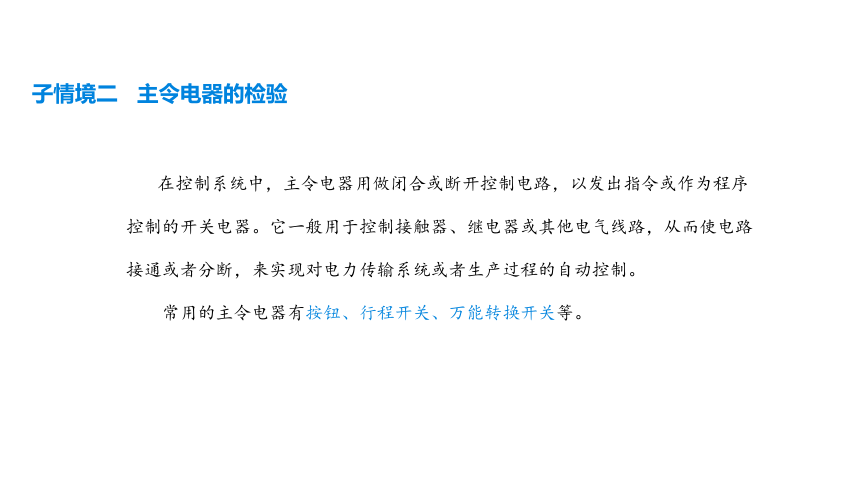

在控制系统中，主令电器用做闭合或断开控制电路，以发出指令或作为程序控制的开关电器。它一般用于控制接触器、继电器或其他电气线路，从而使电路接通或者分断，来实现对电力传输系统或者生产过程的自动控制。
常用的主令电器有按钮、行程开关、万能转换开关等。
子情境二 主令电器的检验

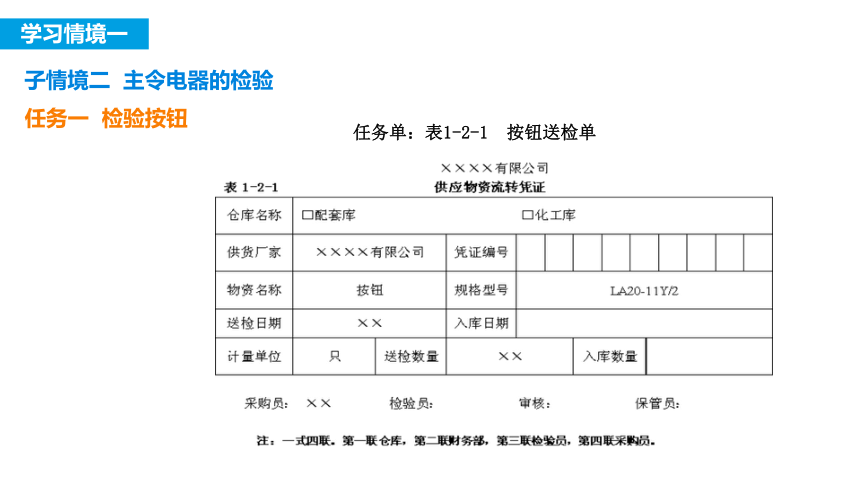

任务单：表1-2-1 按钮送检单
学习情境一
低压电器的检验
子情境二 主令电器的检验
任务一 检验按钮
一、知识目标
1.熟悉主令电器的概念、分类；
2.掌握按钮的作用、分类、型号、应用场合、主要参数、图形符号、文字符号等。
二、技能目标
掌握按钮的检验。
主令电器是指在电气自动控制系统中用来发出信号指令的电器。它的信号指令将通过继电器、接触器和其他电器的动作，接通和分断被控制电路，以实现对电动机和其它生产机械的远距离控制。常用的主令电器有按钮、行程开关、接近开关、万能转换开关、主令控制器等。
第一部分 目的与要求
第二部分 知识链接
一、按钮
按钮又称控制按钮或按钮开关，是一种手动控制电器。
1．按钮的结构和工作原理

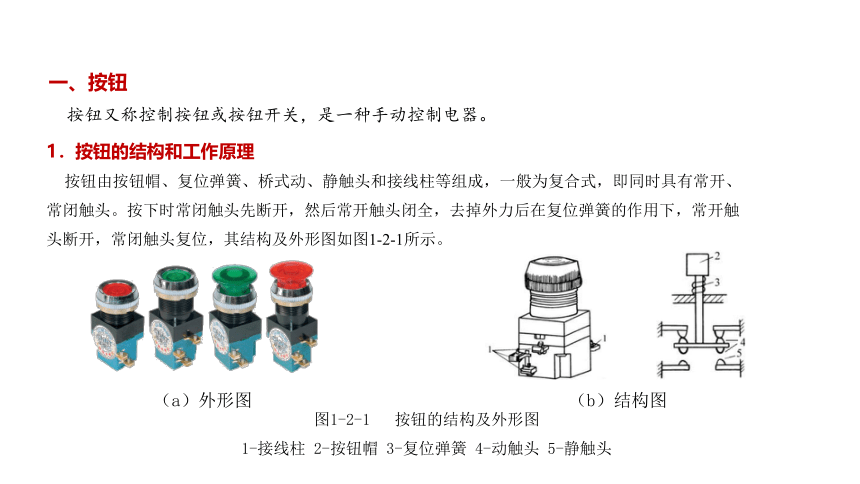

按钮由按钮帽、复位弹簧、桥式动、静触头和接线柱等组成，一般为复合式，即同时具有常开、常闭触头。按下时常闭触头先断开，然后常开触头闭全，去掉外力后在复位弹簧的作用下，常开触头断开，常闭触头复位，其结构及外形图如图1-2-1所示。
图1-2-1 按钮的结构及外形图
1-接线柱 2-按钮帽 3-复位弹簧 4-动触头 5-静触头
（a）外形图
（b）结构图
按钮有单式（一个按钮）、双式（两个按钮）和三联式（三个按钮）的形式。

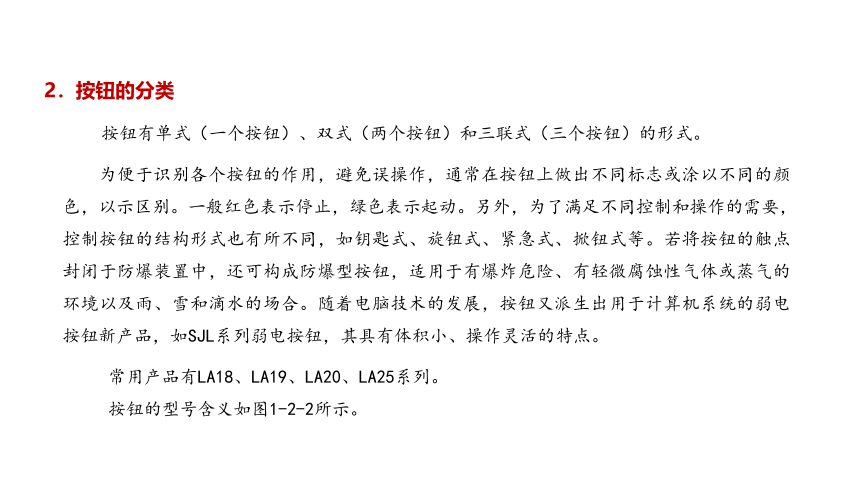

为便于识别各个按钮的作用，避免误操作，通常在按钮上做出不同标志或涂以不同的颜色，以示区别。一般红色表示停止，绿色表示起动。另外，为了满足不同控制和操作的需要，控制按钮的结构形式也有所不同，如钥匙式、旋钮式、紧急式、掀钮式等。若将按钮的触点封闭于防爆装置中，还可构成防爆型按钮，适用于有爆炸危险、有轻微腐蚀性气体或蒸气的环境以及雨、雪和滴水的场合。随着电脑技术的发展，按钮又派生出用于计算机系统的弱电按钮新产品，如SJL系列弱电按钮，其具有体积小、操作灵活的特点。
常用产品有LA18、LA19、LA20、LA25系列。
按钮的型号含义如图1-2-2所示。
2．按钮的分类
3．按钮的主要技术参数和选择
模块二
主令电器的检验
一般用：
红色表示停止和急停；
绿色表示起动；
黑色表示点动；
蓝色表示复位；
另外还有黄、白等颜色，供不同场合使用。
按钮的主要参数是触点对数。选择按钮一般考虑触点对数、动作要求、有否带指示灯、颜色和使用场合。
按钮的图形符号及文字符号如图1-2-3所示。
图1-2-3 按钮的图形符号及文字符号
模块二
主令电器的检验
4．按钮的图形符号及文字符号
二、按钮的故障诊断与检修
1．按钮的使用与维护
（1）按钮安装在面板上时，应布置整齐，排列合理，如根据电动机起动的先后顺序，从上到下或从左向右排列。
（2）同一机床运动部件有几种不同的工作状态时（如上、下、前、后、左、右、松、紧等），应使每一对相反状态的按钮安装在一组。
（3）按钮由于多年的使用或密封不好，使用时应保持触头的清洁。
（4）按钮用于高温场合，易使塑料变形老化，导致按钮松动，引起按线螺钉间相碰短路，可视情况在安装时多加一个垫圈，两个拼凑使用；也可在接线螺钉处加绝缘塑料套管来防止。
（5）带指示灯的按钮由于灯泡要发热，时间长时易使塑料灯罩变形造成更换灯泡困难，故不宜在通电时间较长之处使用，如要使用，可适当降低灯泡电压，延长使用寿命。
模块二
主令电器的检验
（2）按钮的常见故障及处理
按钮的常见故障与处理方法见下表。
序号 故障现象 产生原因 处理方法
1 按起动按钮时有麻电感觉 按钮帽的缝隙钻进了金属粉末或铁屑等
按钮防护金属外壳与连接导线接触 清扫按钮，给按钮罩一层塑料薄膜
清扫按钮
2 停止按钮失灵，不能断开电路 接线错误
接线松动或搭接在一起
铁屑、金属末或油污短接了动断触头
按钮盒胶木烧焦炭化 更改接线
检查停止按钮处的连接线
清扫触头
更换按钮
3 按停止按钮后，再按起动按钮，被控制电器不动作 被控电器有故障
停止按钮的复位弹簧损坏
超动按钮动合触头氧化、接触不良 检查被控电器
调换复位弹簧
清扫、打磨动静触头
4 按钮过热 通过按钮的电流太大
环境温度过高
指示灯电压过高 重新设计电喷
加强散热措施
降低指示灯电压
模块二
主令电器的检验
。
模块二
主令电器的检验
一、任务描述
根据表1-2-1送检单，依据相关标准拟制检验工艺文件，对实物进行检验并判定实物是否合格。
第三部分 技能训练
技能训练 检验型号为LA20-11Y/2的漏电保护器
二、实训内容及操作步骤
1．用搜索引擎搜索“标准技术网”查找相关标准；
2．根据技术标准拟制自动开关检验工艺文件；
3．按拟制的工艺卡片的检验项目对型号为LA20-11Y/2的按钮进行检验。
。
模块二
主令电器的检验
一、认真总结学习过程，提交按钮的检验工艺文件
二、根据本任务所掌握的知识和技能回答下列问题
第四部分 总结提高
1．什么是主令电器？
2．如何选用按钮？
3. 不同颜色的按钮各应用在何处？
4．选一按钮进行拆卸，认识内部主要零部件，测量并填写表1-2-4。
。
型号 主要零部件
名称 作用
触点数
常开触点 常闭触点

触点电阻
常开触点 常闭触点
动作前 动作后 动作前 动作后

表1-2-4 按钮的拆卸与测量记录表
模块二
主令电器的检验
