1.2绘制标题栏
装 订 边
对中标志
对中标志
对中标志
对中标志
幅面线
会签栏
标题栏
c
a
图框线

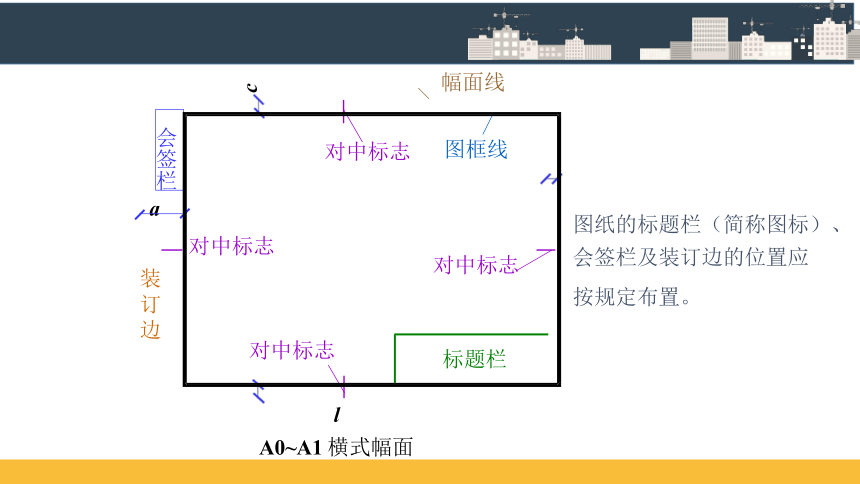

图纸的标题栏（简称图标）、 会签栏及装订边的位置应
按规定布置。
l
A0~A1 横式幅面
装订边
对中标志
对中标志
栏
签会
对中标志
标题栏
A0~A2 立式幅面
b
c
a
图框线
c
c
幅面线
对中标志

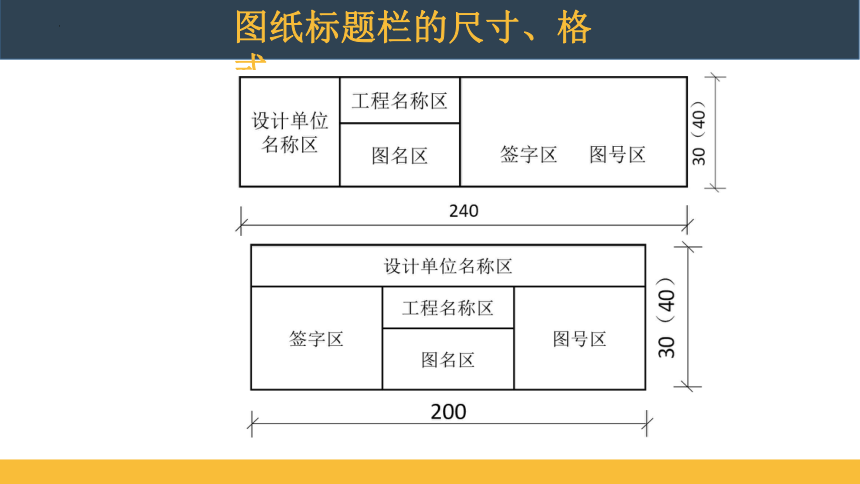

图纸标题栏的尺寸、格式
l

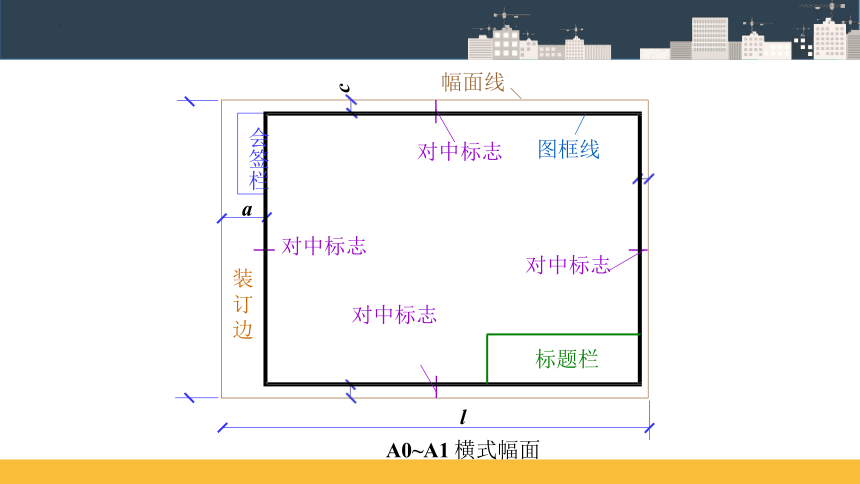

A0~A1 横式幅面
装 订 边
对中标志
对中标志
对中标志
幅面线
会签栏
标题栏
c
a
对中标志
图框线
b
装订边
对中标志
对中标志
栏
签会
对中标志
标题栏
c
a
图框线
c
c
幅面线
对中标志

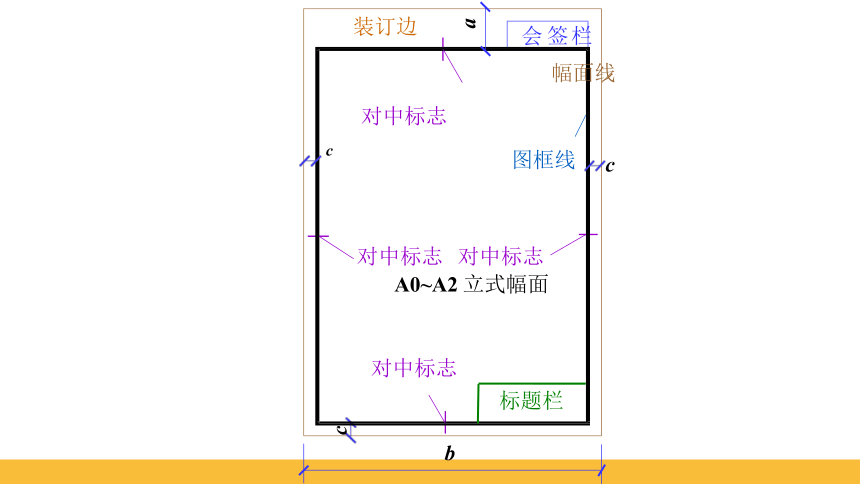

A0~A2 立式幅面

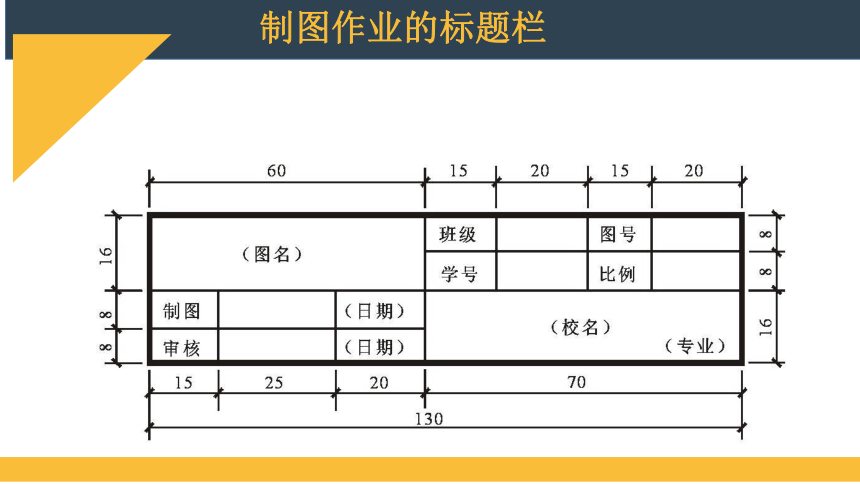

制图作业的标题栏
基本线宽b，b值可以从线宽系列中选取，选定b值后再选用相应的线宽组。
制图作业的标题栏
根据刚才所讲的知识点，请同学们回答 绘制A4图幅的标题栏外框线和分格线、线宽 分别是多少。
A4图幅标题栏外框线和分格线线宽分别是多少 0.7mm和0.35mm。。
制图作业的标题栏
字 号
种 类 比 例
原值比例 优先选用 1:1
优先选用 5:1 2:1 1 ×10n:1
放大比例 5×10n:1 2 ×10n:1
可选用 4:1 2.5:1 4 ×10n:1 2 .5×10n:1
优先选用 1:2 1:5 1:10
1:2 ×10n 1:5 ×10n 1:1 ×10n
缩小比例 可选用 1:1.5 1:2.5 1:3 1:4 1:6
1:1.5 ×10n 1:2.5 ×10n 1:3 ×10n 1:4 ×10n 1:6 ×10n
国标规定的比例
比 例
图样的比例为：图形与实物相对应的线性尺寸之比
比例的大小是指比值的大小,如1:100大于1:200
制图作业的标题栏
