4.2 基础图
土木工程制图
概述
基础图
结构平面图
钢筋混凝土构件结构详图
楼梯结构详图
平面整体表示方法
下页
退出

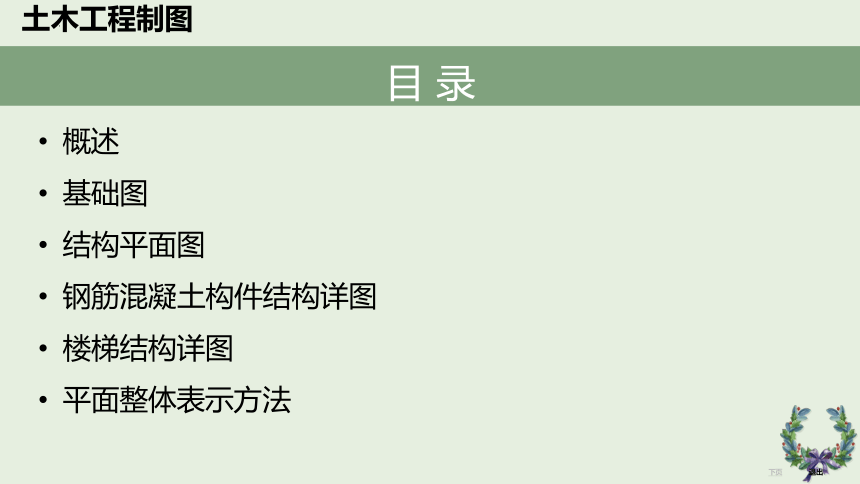

目 录

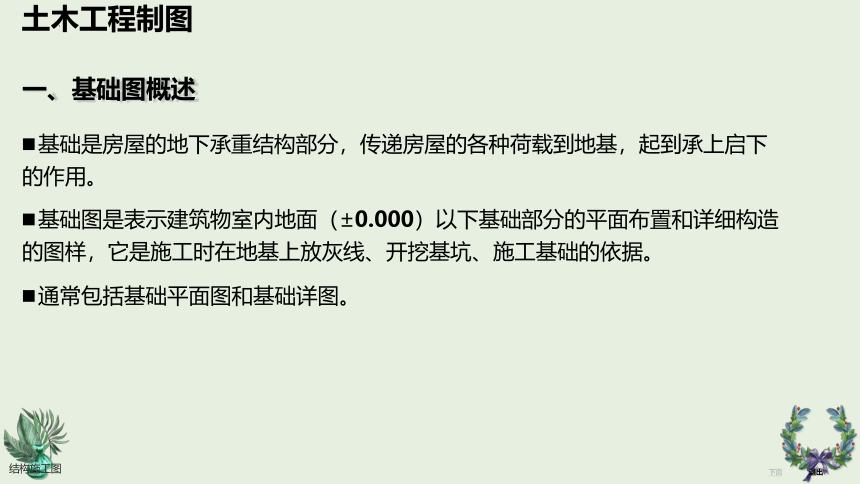

一、基础图概述
基础是房屋的地下承重结构部分，传递房屋的各种荷载到地基，起到承上启下的作用。
基础图是表示建筑物室内地面（±0.000）以下基础部分的平面布置和详细构造的图样，它是施工时在地基上放灰线、开挖基坑、施工基础的依据。
通常包括基础平面图和基础详图。
结构施工图
下页
退出
土木工程制图
一、基础图概述

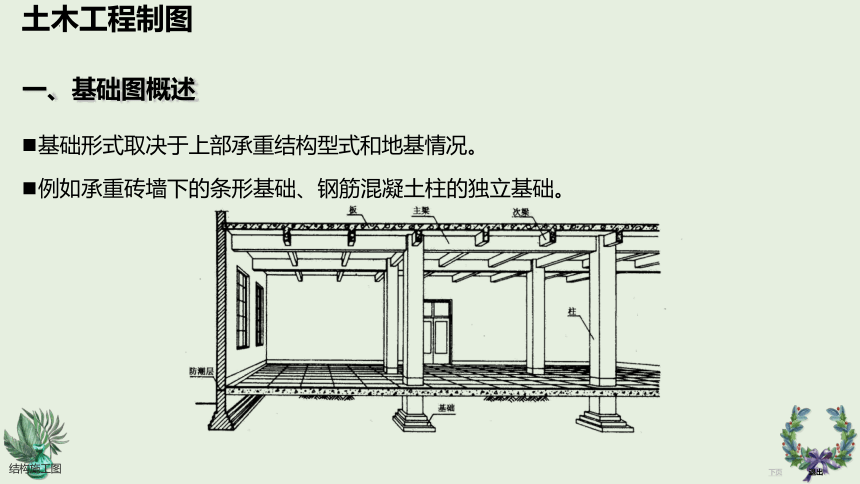

基础形式取决于上部承重结构型式和地基情况。
例如承重砖墙下的条形基础、钢筋混凝土柱的独立基础。
结构施工图
下页
退出
土木工程制图
结构施工图
下页
退出
土木工程制图

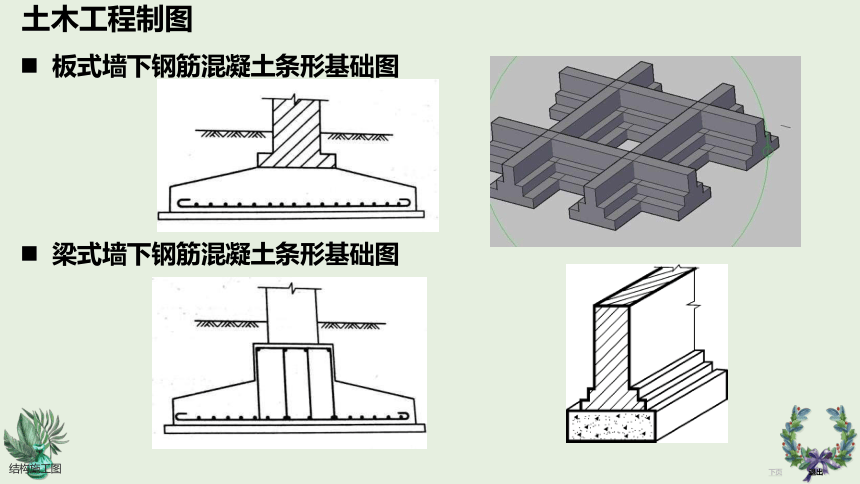

板式墙下钢筋混凝土条形基础图
梁式墙下钢筋混凝土条形基础图
结构施工图
下页
退出
土木工程制图

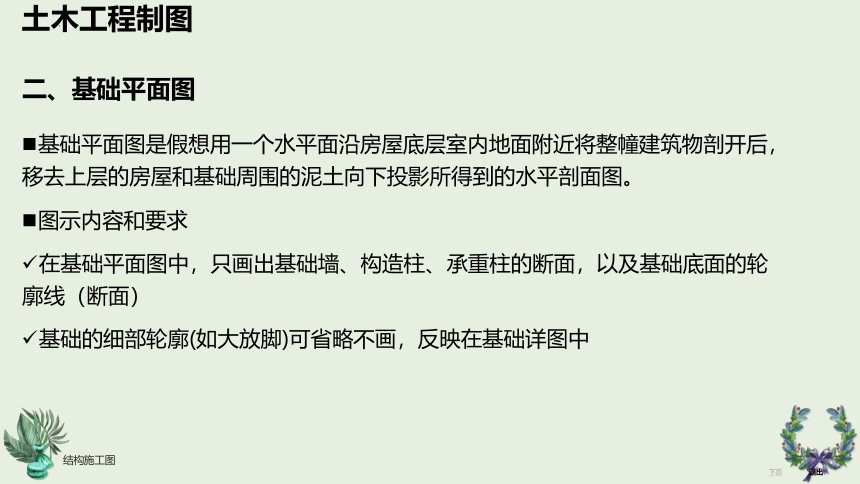

二、基础平面图
基础平面图是假想用一个水平面沿房屋底层室内地面附近将整幢建筑物剖开后，移去上层的房屋和基础周围的泥土向下投影所得到的水平剖面图。
图示内容和要求
在基础平面图中，只画出基础墙、构造柱、承重柱的断面，以及基础底面的轮
廓线（断面）
基础的细部轮廓(如大放脚)可省略不画，反映在基础详图中
结构施工图
下页
退出
土木工程制图
结构施工图
下页
退出
土木工程制图
J: 条形基础 JL: 基础梁 JQL: 基础圈梁 GZ: 构造柱
Z: 柱
结构施工图
下页
退出
典型砌体结构基础平面图
细线：基坑边线 实线：基础墙边线
粗点画线：基础梁/基
础圈梁中心线
土木工程制图
二、基础平面图
图示内容和要求
凡被剖切到的基础墙、柱轮廓线，应画成粗实线
材料图例的表示方法与建筑平面图相同，剖到的基础墙可不画砖墙图例
基础的底面外形线是可见轮廓线，画成中实线
基础底面的轮廓线应画成细实线
基础梁JL、基础圈梁JQL的中心线用粗单点长划线
构造柱从基础（圈）梁的底面开始设置
结构施工图
下页
退出
土木工程制图
二、基础平面图
尺寸标注
基础的大小（定形）尺寸和定位尺寸
基础大小尺寸包括基础墙宽度、柱外形尺寸、基础底面尺寸，采用数字标注或文字说明（图4-2）
基础代号的注写方式
基础的定位尺寸就是基础墙、柱的轴线尺寸（定位轴线及其编号与建筑平面图一致）
剖切符号
基础形式或断面尺寸可能不同，需要注明断面符号
基础代号表示，采用阿拉伯数字连续编号
平面图中，相同的基础段也要标出剖切符号
结构施工图
下页
退出
土木工程制图
二、基础平面图
主要内容
图名、比例
纵横向定位轴线及编号
基础墙、柱的平面布置，基础底面形状、大小及其与轴线的关系
基础梁或基础圈梁的位置、代号
基础编号、基础断面图的剖切位置线及其编号
轴线尺寸、基础大小尺寸、定位尺寸
施工说明
基础地面标高有变化时，画一段基础的垂直剖面图
结构施工图
下页
退出
土木工程制图
三、基础详图
基础平面图：基础的平面布置
基础详图：主要表示基础的断面形状、大小、材料、构造作法及基础的埋置深度等
基础详图一般采用垂直断面图
考虑墙下条形基础的断面形状和配筋形式类似，因此只画出一个通用断面图（图4-
3），再附上基础梁的汇总信息表（表4-3）
结构施工图
下页
退出
土木工程制图
基础（局部）平面图的表示与相应的详图表示
结构施工图
下页
退出
土木工程制图
三、基础详图
图示内容和要求
70mm厚混凝土垫层 钢筋混凝土条形 基础（高度、横向钢筋、纵向分布钢筋）
1/4砖长、高为二皮砖厚的大放脚
基础墙、基础、垫层的材料规格和强度等见施工总说明
60mm厚、C20防水混凝土的防潮层及其配筋
结构施工图
下页
退出
土木工程制图
构造柱与基础圈梁连接详图
设置在室外地坪以下
基础圈梁梁底面开始设置构造柱
基础圈梁高度等于条形基础高度
基础圈梁的配筋情况
结构施工图
下页
退出
土木工程制图
柱基础详图
结构施工图
下页
退出
土木工程制图
三、基础详图
主要内容
图名（基础代号）、比例
基础断面形状、大小、材料、配筋，定位轴线及其编号（通用断面图则轴线圆圈内为空白）
基础梁和基础圈梁的截面尺寸及配筋
基础圈梁与构造柱的连接做法
基础断面的细部尺寸和室内外地面、基础垫层底面的标高等
防潮层的位置和做法
施工说明等
结构施工图
下页
退出
土木工程制图
结构施工图
下页
退出
感谢聆听
