资源简介

(共19张PPT)
退出
下页
4.1 结构施工图概述
土木工程制图
10
下页
退出

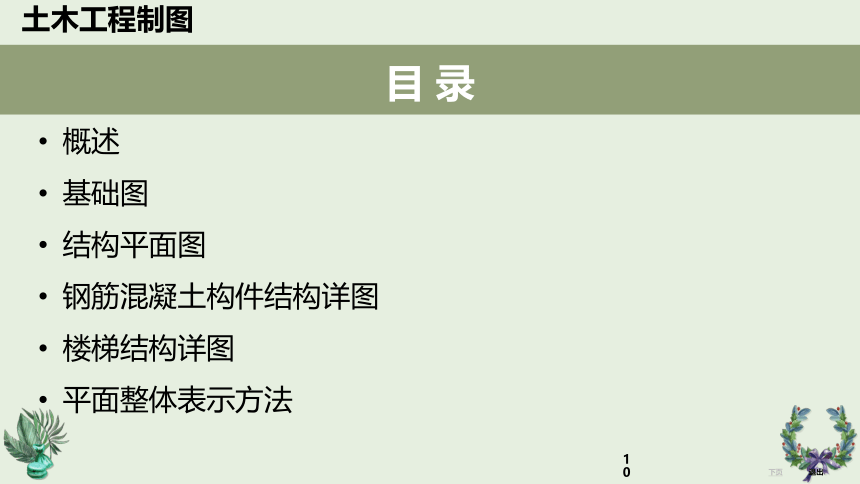

概述
基础图
结构平面图
钢筋混凝土构件结构详图
楼梯结构详图
平面整体表示方法
目 录

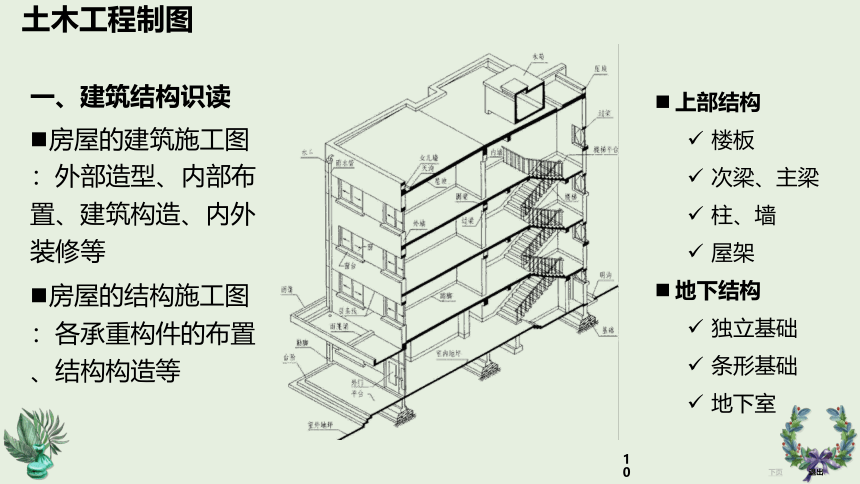

一、建筑结构识读
房屋的建筑施工图
：外部造型、内部布 置、建筑构造、内外 装修等
房屋的结构施工图
：各承重构件的布置
、结构构造等
10
下页
退出
上部结构
楼板
次梁、主梁
柱、墙
屋架
地下结构
独立基础
条形基础
地下室
土木工程制图

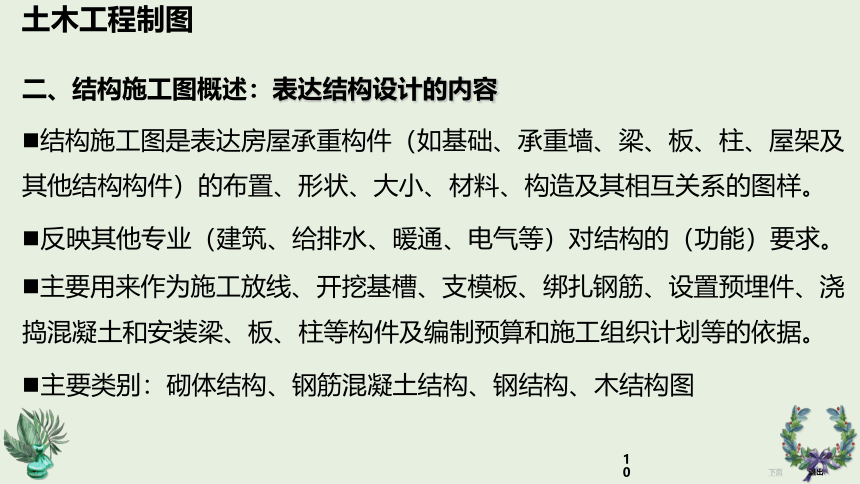

二、结构施工图概述：表达结构设计的内容
结构施工图是表达房屋承重构件（如基础、承重墙、梁、板、柱、屋架及 其他结构构件）的布置、形状、大小、材料、构造及其相互关系的图样。
反映其他专业（建筑、给排水、暖通、电气等）对结构的（功能）要求。
主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇 捣混凝土和安装梁、板、柱等构件及编制预算和施工组织计划等的依据。
主要类别：砌体结构、钢筋混凝土结构、钢结构、木结构图
10
下页
退出
土木工程制图

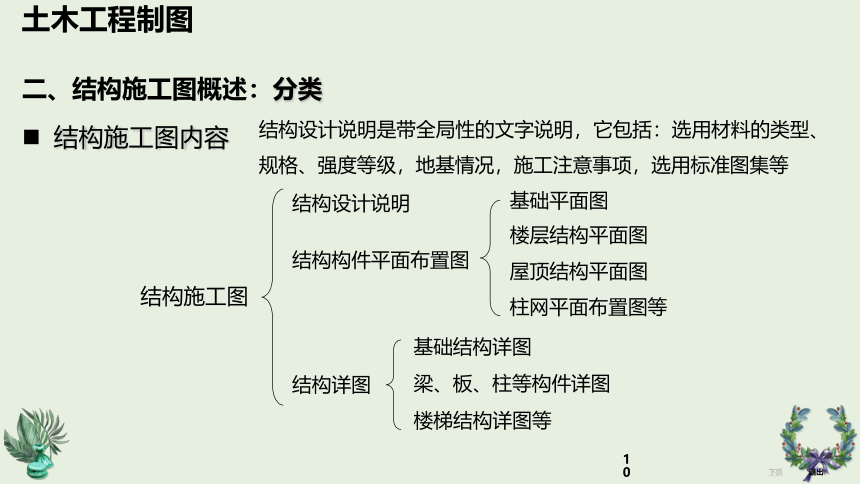

二、结构施工图概述：分类
结构施工图内容
结构施工图
结构设计说明
结构构件平面布置图
基础平面图
楼层结构平面图
屋顶结构平面图
柱网平面布置图等
结构详图
梁、板、柱等构件详图
楼梯结构详图等
基础结构详图
10
下页
退出
结构设计说明是带全局性的文字说明，它包括：选用材料的类型、
规格、强度等级，地基情况，施工注意事项，选用标准图集等
土木工程制图

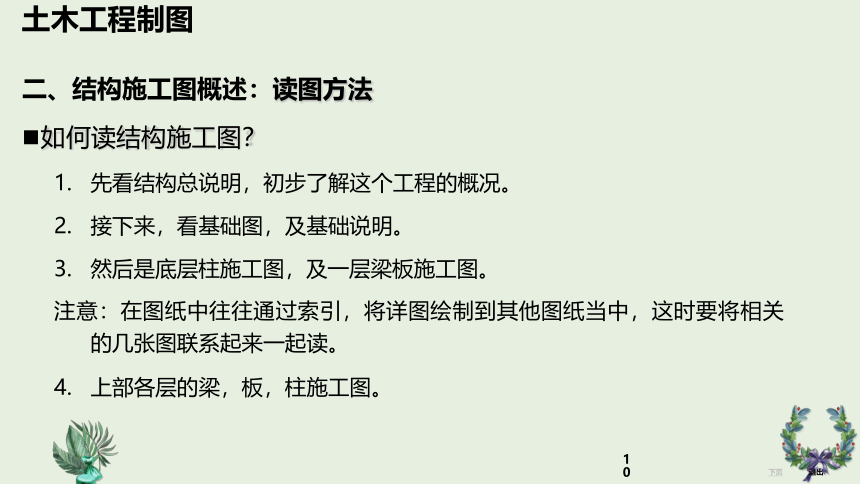

二、结构施工图概述：读图方法
如何读结构施工图？
先看结构总说明，初步了解这个工程的概况。
接下来，看基础图，及基础说明。
然后是底层柱施工图，及一层梁板施工图。
注意：在图纸中往往通过索引，将详图绘制到其他图纸当中，这时要将相关 的几张图联系起来一起读。
上部各层的梁，板，柱施工图。
10
下页
退出
土木工程制图

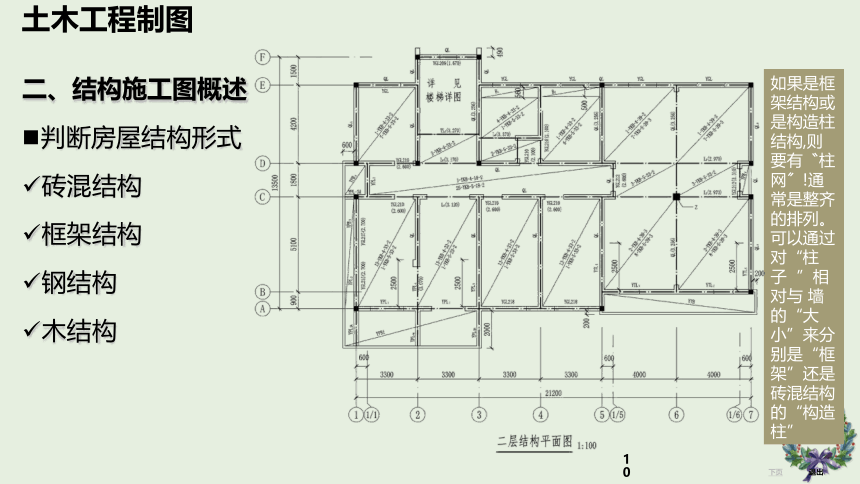

二、结构施工图概述
判断房屋结构形式
砖混结构
框架结构
钢结构
木结构
如果是框 架结构或 是构造柱 结构,则 要有〝柱 网〞!通 常是整齐 的排列。 可以通过 对“柱子 ”相对与 墙的“大 小”来分 别是“框 架”还是 砖混结构 的“构造 柱”
10
下页
退出
土木工程制图
二、结构施工图概述
建筑施工图表达了房屋的外部造型、内部布置、建筑构造和内外装 修等内容，特别是承重砖墙的布置和尺寸。
施工总说明中写明砖和砌筑砂浆的规格和强度等级。
以第3章某培训大楼为例，结构施工图的表达重点是钢筋混凝土构件 的布置图和结构详图。
10
下页
退出
土木工程制图
三、钢筋混凝土结构的知识和图示
混凝土的基本力学特性 - 引入钢筋， 形成钢筋混凝土构件
钢筋混凝土构件分类：现浇和预制，预 应力钢筋混凝土构件
混凝土强度等级
钢筋等级（强度、直径等）
钢筋的分类和作用：受力筋、箍筋、架
立筋、分布筋、构造筋（图4.1）
素混凝土梁与钢筋混凝土梁的比较
10
下页
退出
土木工程制图
三、钢筋混凝土结构的知识和图示
10
下页
退出
土木工程制图
三、钢筋混凝土结构的知识和图示
钢筋的分类：按其所起主要作用可分为
受力钢筋：在构件中起主要受力作用的钢筋；通过力学计算配置的钢筋；通常直径大，
可直可弯。
箍筋：在构件中承受剪力或扭力，并固定和约束纵向受力筋，可防止纵筋被压曲以及约 束混凝土的横向变形，通常直径小于Ф10，分为单、双、四肢等。
架立筋：主要在梁中固定箍筋的位置，并与箍筋、纵向受力筋共同组成钢筋骨架承受外 力。
分布筋：主要用于板内固定受力筋和均匀传递荷载的作用，多垂直于受力筋布置，防止 混凝土开裂。
其它钢筋：根据构造或施工要求而配置的构造钢筋，如拉结筋、吊筋等，架立筋和分布 筋也属于构造筋。
10
下页
退出
土木工程制图
下部纵筋
上部纵筋
箍筋
构造钢筋 或抗扭钢筋
拉筋
结构施工图
下页
退出
土木工程制图
结构施工图
下页
退出
土木工程制图
15
下页
退出
土木工程制图
三、钢筋混凝土结构的知识和图示
混凝土保护层
钢筋混凝土构件的图示方法
配筋图：假设混凝土为透明体，表示构件 内部钢筋配置的图样
通常包括立面图和断面图
轮廓线、钢筋、钢筋圆截面、未剖到的钢 筋
模板图：外形比较复杂或设有预埋件的构 件，表示构件外形和预埋件位置的图样， 包括构件外形尺寸、预埋件的型号及其定 位尺寸
15
下页
退出
土木工程制图
三、钢筋混凝土结构的知识和图示
图示特点：
为了清楚地表明构件内部的钢筋，可假设混凝土为透明体，钢筋在施工图中便可 看见。钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示， 构件的外形轮廓线用中实线绘制。
绘制钢筋的粗实线和表示钢筋横断面的涂黑圆点没有线宽和大小的变化，即它们 不表示钢筋直径的大小。
15
下页
退出
土木工程制图
三、钢筋混凝土结构的知识和图示
常用构件代号(GB/T50105—2010)
15
下页
退出
序号 名 称 代号 序号 名 称 代号 序号 名 称 代号
1 板 B 19 圈梁 QL 37 承台 CT
2 屋面板 WB 20 过梁 GL 38 设备基础 SJ
3 空心板 KB 21 过系梁 LL 39 桩 ZH
4 槽形板 CB 22 基础梁 JL 40 挡土墙 DQ
5 折板 ZB 23 楼梯梁 TL 41 地沟 DG
6 密肋板 MB 24 框架梁 KL 42 柱间支撑 ZC
7 楼梯板 TB 25 框支梁 KZL 43 垂直支撑 CC
8 盖板 GB 26 屋面框架梁 WKL 44 水平支撑 SC
9 挡雨板 YB 27 檩条 LT 45 梯 T
10 吊车安全道板 DB 28 屋架 WJ 46 雨篷 YP
土木工程制图
三、钢筋混凝土结构的知识和图示
常用构件代号(GB/T50105—2010)
15
下页
退出
序号 名 称 代号 序号 名 称 代号 序号 名 称 代号
11 墙板 QB 29 托架 TJ 47 阳台 YT
12 天沟板 TGB 30 天窗架 CJ 48 梁垫 LD
13 梁 L 31 框架 KJ 49 预埋件 M
14 屋面梁 WL 32 刚架 GJ 50 天窗端壁 TD
15 吊车梁 DL 33 支架 ZJ 51 钢筋网 W
16 单轨吊车梁 DDL 34 柱 Z 52 钢筋骨架 G
17 轨道连接 DGL 35 框架柱 KZ 53 基础 J
18 车挡 CD 36 构造柱 GZ 54 暗柱 AZ
土木工程制图
下页
退出
感谢聆听
