(共24张PPT)
网络计划技术
TRAINING
目录
4.1 网络计划技术概述
4.2 双代号网络计划
4.3 单代号网络计划
4.4 双代号时标网络计划
4.5 网络计划的优化

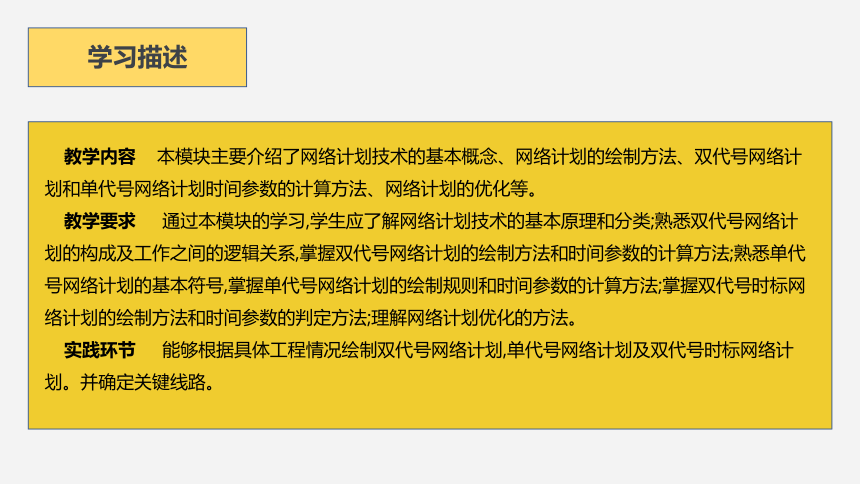

教学内容 本模块主要介绍了网络计划技术的基本概念、网络计划的绘制方法、双代号网络计划和单代号网络计划时间参数的计算方法、网络计划的优化等。
教学要求 通过本模块的学习,学生应了解网络计划技术的基本原理和分类;熟悉双代号网络计划的构成及工作之间的逻辑关系,掌握双代号网络计划的绘制方法和时间参数的计算方法;熟悉单代号网络计划的基本符号,掌握单代号网络计划的绘制规则和时间参数的计算方法;掌握双代号时标网络计划的绘制方法和时间参数的判定方法;理解网络计划优化的方法。
实践环节 能够根据具体工程情况绘制双代号网络计划,单代号网络计划及双代号时标网络计划。并确定关键线路。
学习描述
案例分析

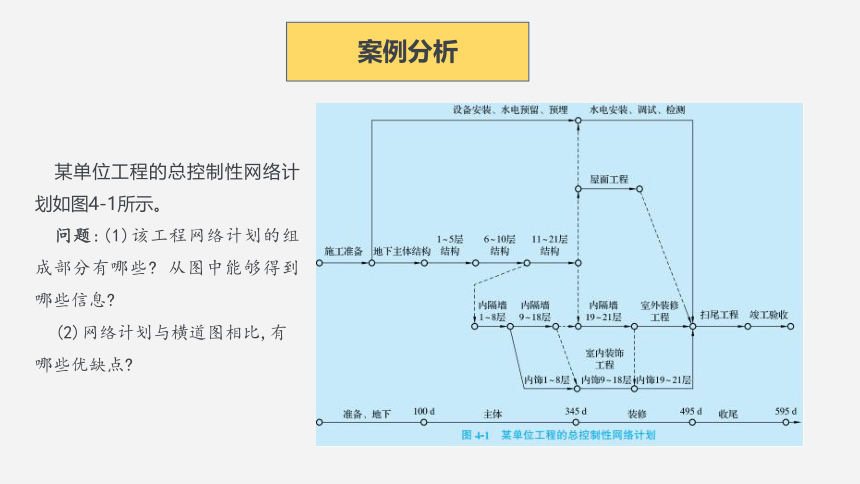

某单位工程的总控制性网络计划如图4-1所示。
问题:(1)该工程网络计划的组成部分有哪些 从图中能够得到哪些信息
(2)网络计划与横道图相比,有哪些优缺点
4.3
单代号网络计划

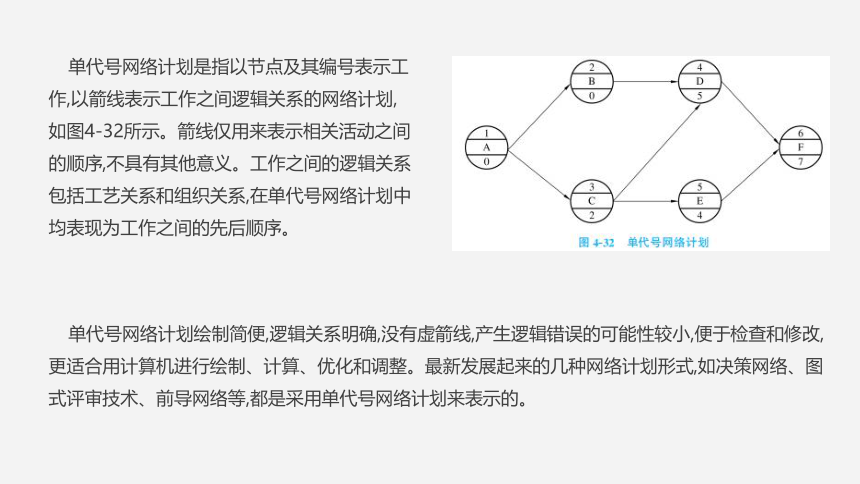

单代号网络计划是指以节点及其编号表示工作,以箭线表示工作之间逻辑关系的网络计划,如图4-32所示。箭线仅用来表示相关活动之间的顺序,不具有其他意义。工作之间的逻辑关系包括工艺关系和组织关系,在单代号网络计划中均表现为工作之间的先后顺序。
单代号网络计划绘制简便,逻辑关系明确,没有虚箭线,产生逻辑错误的可能性较小,便于检查和修改,更适合用计算机进行绘制、计算、优化和调整。最新发展起来的几种网络计划形式,如决策网络、图式评审技术、前导网络等,都是采用单代号网络计划来表示的。
单代号网络计划是由节点和箭线组成的。
1.节点及其编号

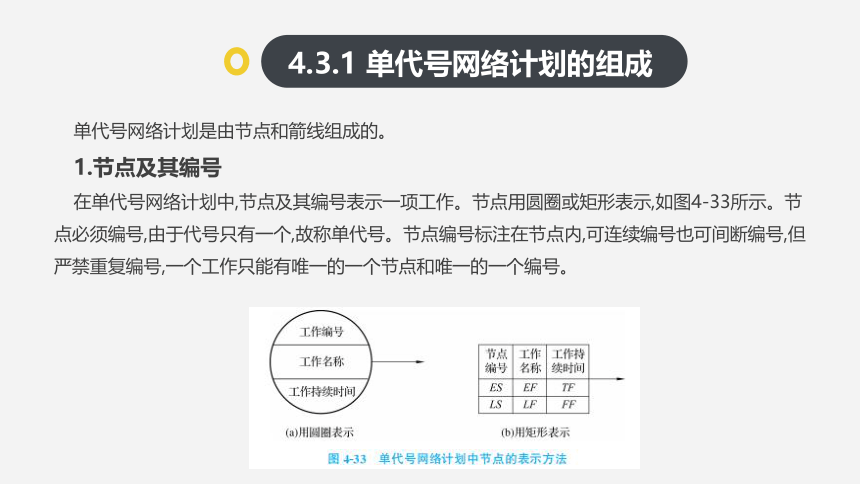

在单代号网络计划中,节点及其编号表示一项工作。节点用圆圈或矩形表示,如图4-33所示。节点必须编号,由于代号只有一个,故称单代号。节点编号标注在节点内,可连续编号也可间断编号,但严禁重复编号,一个工作只能有唯一的一个节点和唯一的一个编号。
4.3.1 单代号网络计划的组成
A
C
B
2.箭线
单代号网络计划中的箭线表示紧邻工作之间的逻辑关系,箭线水平投影的方向(自左向右)表示工作的进行方向。
箭线的箭尾节点编号应小于箭头节点的编号。单代号网络计划中不设虚箭线。
PART 01
(1)单代号网络计划必须正确表述已定的逻辑关系。
PART 02
(2)单代号网络计划中严禁出现循环回路。
PART 03
(3)单代号网络计划中严禁出现双向箭头或无箭头的连线。
PART 04
(4)单代号网络计划中严禁出现没有箭尾节点的箭线或没有箭头节点的箭线。

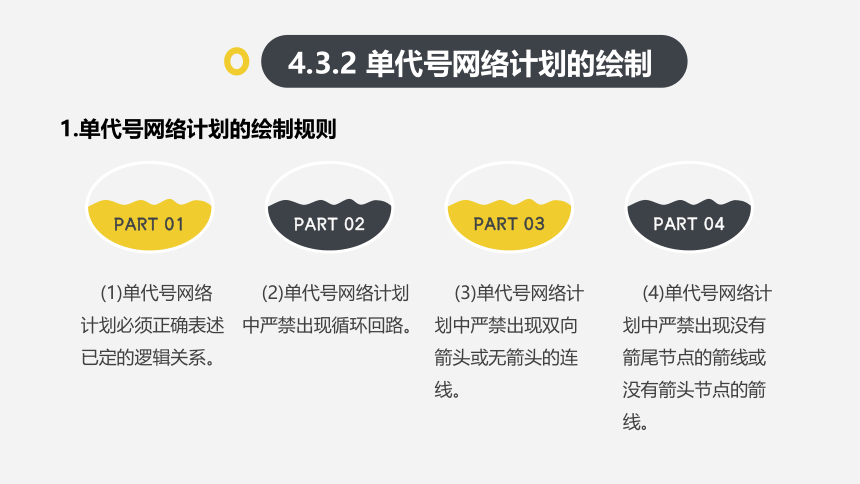

4.3.2 单代号网络计划的绘制
1.单代号网络计划的绘制规则
PART 05
(5)绘制单代号网络计划时,箭线不宜交叉,当交叉不可避免时,可采用过桥法或指向法。
PART 06
(6)单代号网络计划中应只有一个起点节点和一个终点节点。当网络计划中有多个起点节点或多个终点节点时,应在网络计划的相应端分别设置一项虚工作,作为该网络计划的起点节点(St)和终点节点(Fi)。
2.单代号网络计划的绘制方法
绘制单代号网络计划时,应自左向右逐个处理工作之间的逻辑关系。只有紧前工作都绘制完成后,才能绘制本工作,并使本工作与紧前工作用箭线相连。当出现多个起点节点或多个终点节点时,应增加虚拟起点节点或终点节点,并使之与多个起点节点或终点节点相连,形成符合绘图规则的完整图形。绘制完成后要认真检查图中的逻辑关系与表4-5中所表达的逻辑关系是否一致,是否符合绘图规则,如有问题及时修正。
4.3.3 单代号网络计划时间参数概述
1.单代号网络计划时间参数的计算
单代号网络计划时间参数的计算应在确定了各项工作的持续时间之后进行。时间参数的计算顺序和计算方法基本与双代号网络计划时间参数的计算相同。单代号网络计划时间参数的标注形式如图4-35所示。
1)工作的最早开始时间和最早完成时间
工作的最早开始时间(ESi)和最早完成时间(EFi)的计算应从网络计划的起点节点开始,顺着箭线方向按节点编号从小到大的顺序依次进行。
(1)当未规定网络计划起点节点所代表工作的最早开始时间时,取其值为零,即
ES1=0
(2)工作的最早完成时间应等于本工作的最早开始时间与其持续时间之和,即
EFi=ESi+Di (4-15)
(3)其他工作的最早开始时间应等于其紧前工作最早完成时间的最大值,即
ESj=max{EFi} (4-16)
式中,ESj 为工作j的最早开始时间;EFi 为工作j的紧前工作i的最早完成时间。
2)网络计划的计算工期
网络计划的计算工期等于其终点节点所代表工作的最早完成时间,即
Tc=EFn (4-17)
式中,EFn 为终点节点n的最早完成时间。
3)网络计划的计划工期
网络计划的计划工期应按下列情况分别确定。
(1)当已规定了要求工期(Tr)时。
Tp≤Tr (4-18)
(2)当未规定Tr 时。
Tp=Tc (4-19)
4)相邻两项工作之间的时间间隔
相邻两项工作之间的时间间隔是指其紧后工作的最早开始时间与本工作最早完成时间的差值,即
LAGi—j=ESj-EFi (4-20)
式中,LAGi—j为工作i与其紧后工作j之间的时间间隔;ESj 为工作i的紧后工作j的最早开始时间;EFi 为工作i的最早完成时间。
5)工作的总时差
工作总时差的计算应从网络计划的终点节点开始,逆着箭线方向按节点编号从大到小的顺序依次进行。
(1)网络计划终点节点n所代表的工作总时差应等于计划工期与计算工期之差,即
TFn=Tp-Tc (4-21)
当计划工期等于计算工期时,该工作的总时差为零。
(2)其他工作的总时差应等于本工作与其各紧后工作之间的时间间隔加该紧后工作的总时差所得之和的最小值,即
TFi=min{LAGi—j+TFj} (4-22)
式中,TFi 为工作i的总时差;LAGi—j为工作i与其紧后工作j之间的时间间隔;TFj 为工作i的紧后工作j的总时差。
6)工作的自由时差
(1)网络计划终点节点n所代表的工作自由时差等于计划工期与本工作的最早完成时间之差,即
FFn=Tp-EFn (4-23)
式中,FFn 为终点节点n所代表的工作自由时差;Tp 为网络计划的计划工期;EFn 为终点节点n所代表的工作最早完成时间。
(2)其他工作的自由时差等于本工作与其紧后工作之间时间间隔的最小值,即
TFi=min{LAGi—j} (4-24)
7)工作的最迟完成时间和最迟开始时间
工作的最迟完成时间和最迟开始时间根据总时差计算。
(1)工作的最迟完成时间等于本工作的最早完成时间与其总时差之和,即
LFi=EFi+TFi (4-25)
(2)工作的最迟开始时间等于本工作最早开始时间与其总时差之和,即
LSi=ESi+TFi (4-26)
1)利用关键工作确定关键线路如前所述,总时差最小的工作为关键工作。将这些关键工作相连,并保证相邻两项关键工作之间的时间间隔为零而构成的线路就是关键线路。
2)利用相邻两项工作之间的时间间隔确定关键线路
从网络计划的终点节点开始,逆着箭线方向依次找出相邻两项工作之间时间间隔为零的线路就是关键线路。
3)利用总持续时间确定关键线路在各项工作之间的逻辑关系及各项工作持续时间都确定的网络计划中,线路上工作总持续时间最长的线路即为关键线路。
(1)
(2)
(3)
2.单代号网络计划关键线路的确定
