网络计划技术
TRAINING

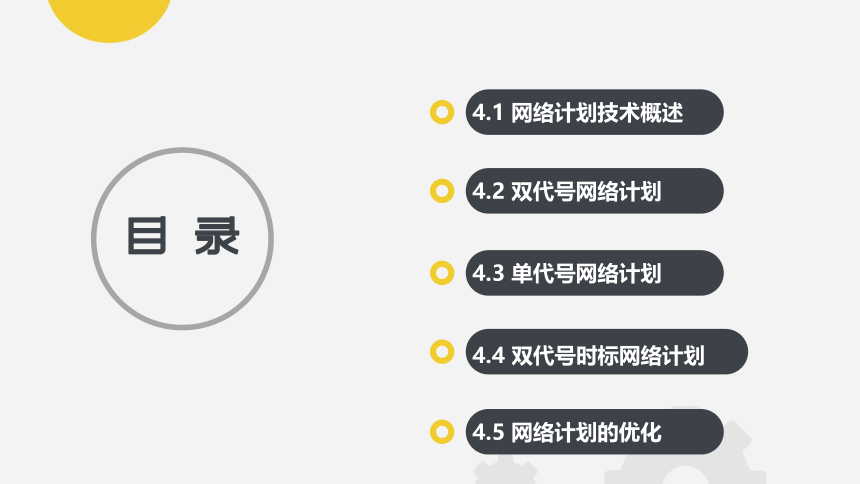

目录
4.1 网络计划技术概述
4.2 双代号网络计划
4.3 单代号网络计划
4.4 双代号时标网络计划
4.5 网络计划的优化

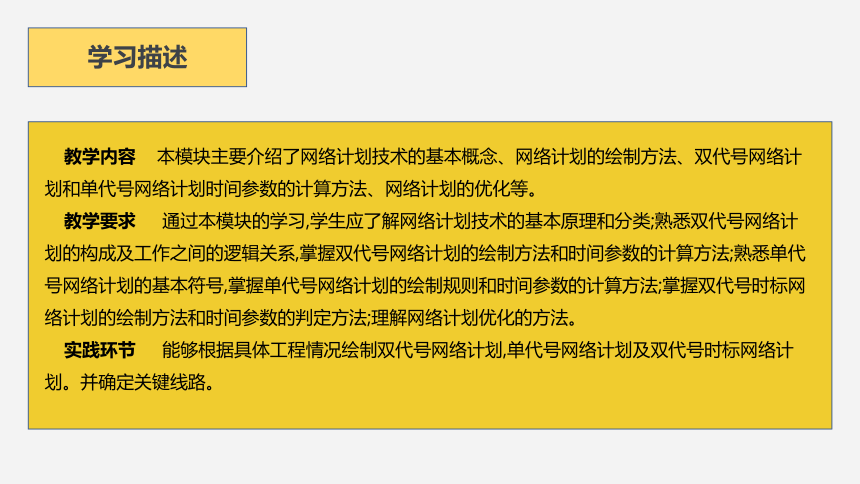

教学内容 本模块主要介绍了网络计划技术的基本概念、网络计划的绘制方法、双代号网络计划和单代号网络计划时间参数的计算方法、网络计划的优化等。
教学要求 通过本模块的学习,学生应了解网络计划技术的基本原理和分类;熟悉双代号网络计划的构成及工作之间的逻辑关系,掌握双代号网络计划的绘制方法和时间参数的计算方法;熟悉单代号网络计划的基本符号,掌握单代号网络计划的绘制规则和时间参数的计算方法;掌握双代号时标网络计划的绘制方法和时间参数的判定方法;理解网络计划优化的方法。
实践环节 能够根据具体工程情况绘制双代号网络计划,单代号网络计划及双代号时标网络计划。并确定关键线路。
学习描述
案例分析
某单位工程的总控制性网络计划如图4-1所示。
问题:(1)该工程网络计划的组成部分有哪些 从图中能够得到哪些信息
(2)网络计划与横道图相比,有哪些优缺点
4.1
网络计划技术概述

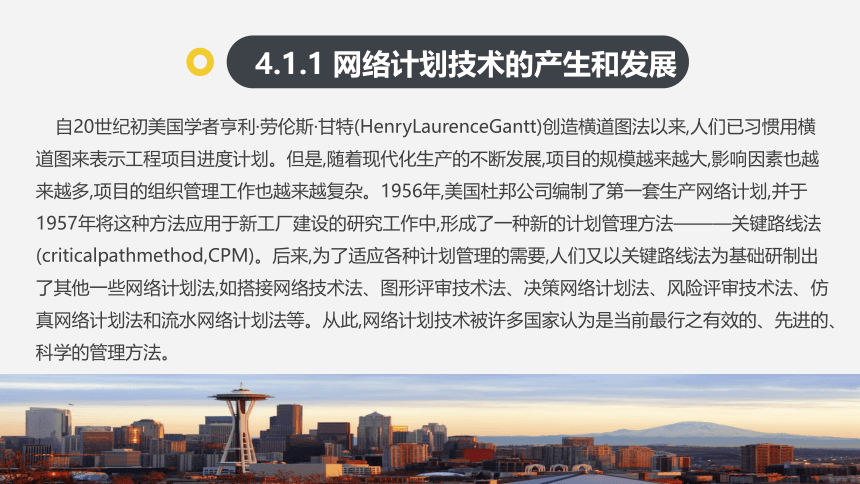

自20世纪初美国学者亨利·劳伦斯·甘特(HenryLaurenceGantt)创造横道图法以来,人们已习惯用横道图来表示工程项目进度计划。但是,随着现代化生产的不断发展,项目的规模越来越大,影响因素也越来越多,项目的组织管理工作也越来越复杂。1956年,美国杜邦公司编制了第一套生产网络计划,并于1957年将这种方法应用于新工厂建设的研究工作中,形成了一种新的计划管理方法———关键路线法(criticalpathmethod,CPM)。后来,为了适应各种计划管理的需要,人们又以关键路线法为基础研制出了其他一些网络计划法,如搭接网络技术法、图形评审技术法、决策网络计划法、风险评审技术法、仿真网络计划法和流水网络计划法等。从此,网络计划技术被许多国家认为是当前最行之有效的、先进的、科学的管理方法。
4.1.1 网络计划技术的产生和发展
我国于1991年颁布了《工程网络计划技术规程》(JGJ/T1001—1991),1999年又将经审查批准的由中国建筑学会建筑统筹管理分会主编的《工程网络计划技术规程》(JGJ/T121—1999)作为推荐性行业标准,并于2000年2月1日起开始执行。该标准的颁布使得工程网络计划技术在工程实际应用中有了一个可以遵循的、统一的技术标准。原行业标准《工程网络计划技术规程》(JGJ/T1001—1991)同时废止。2015年,在广泛征求意见的基础上对《工程网络计划技术规程》(JGJ/T121—1999)进行了修订,颁布了《工程网络计划技术规程》(JGJ/T121—2015),并于2015年11月1日起开始执行,原《工程网络计划技术规程》(JGJ/T121—1999)同时废止。
知识链接
4.1.2 网络计划技术的基本原理
建设工程
在建筑工程计划管理中,网络计划技术的基本原理是:先把一项工程的全部建造过程分解成若干项工作,并按各项工作的开展顺序和相互制约关系绘制出网络计划图形;然后通过网络计划时间参数的计算,找出关键工作和关键线路;接着利用最优化原理不断改进网络计划的初始方案,寻求最优方案;最后在网络计划的执行过程中对其进行有效的监督和控制,达到合理安排人力、物力和资源,以最少的资源消耗获得最大经济效果的目的。
(1)能全面而明确地反映各项工作之间开展的先后顺序和它们之间相互制约、相互依赖的关系。
01
02
03
04
(2)可以进行各种时间参数的计算。
(3)能在工作繁多、错综复杂的计划中找出影响工程进度的关键工作和关键线路,便于管理者抓住主要矛盾,集中精力确保工期,避免盲目施工。
(4)能够从许多可行方案中选出最优方案。
4.1.3 网络计划技术的特点
1.网络计划技术的优点
(5)保证自始至终对计划进行有效的控制与监督。
(6)利用网络计划所反映的各项工作的时间储备,更好地调配人力和物力,以达到降低成本的目的。
(7)可以利用计算机进行计算、优化、调整和管理。
05
06
07
2.网络计划技术的缺点
(1)进度状况不能一目了然,绘图的难度和修改的工作量都很大,识图较困难。
(2)在计算劳动力和资源消耗量方面,比使用横道图要困难。
4.1.4 网络计划技术的分类
(1)网络计划技术按性质分为非肯定型网络计划和肯定型网络计划。
(2)网络计划技术按绘制符号分为双代号网络计划和单代号网络计划。
①双代号网络计划:以箭线及其两端节点的编号表示工作的网络计划。
②单代号网络计划:以节点及该节点的编号表示工作,以箭线表示工作之间逻辑关系的网络计划。
(3)网络计划技术按有无时间坐标分为时标网络计划和非时标网络计划。
①时标网络计划:工作的持续时间以时间坐标为尺度绘制的网络计划。
②非时标网络计划:工作的持续时间以数字形式标注在箭线下面的网络计划。
(4)网络计划技术按网络计划最终目标的多少分为单目标网络计划和多目标网络计划。
(5)网络计划技术按网络计划的应用对象分为局部网络计划、单位工程网络计划和综合网络计划。
(6)网络计划技术按工作搭接特点分为流水网络计划、搭接网络计划和普通网络计划。
