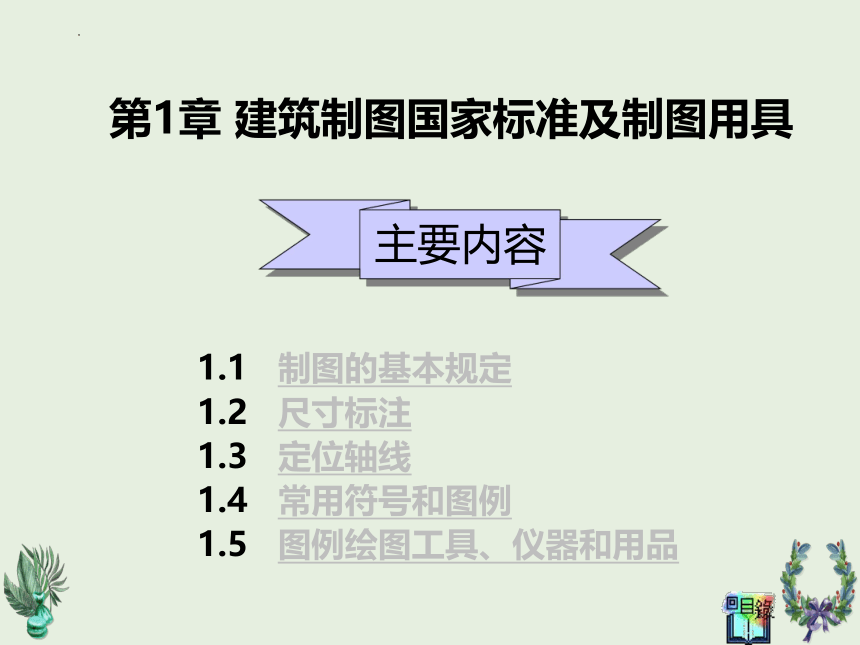

第1章 建筑制图国家标准及制图用具
主要内容
1.1 制图的基本规定
1.2 尺寸标注
1.3 定位轴线
1.4 常用符号和图例
1.5 图例绘图工具、仪器和用品
第1章 建筑制图国家标准及制图用具

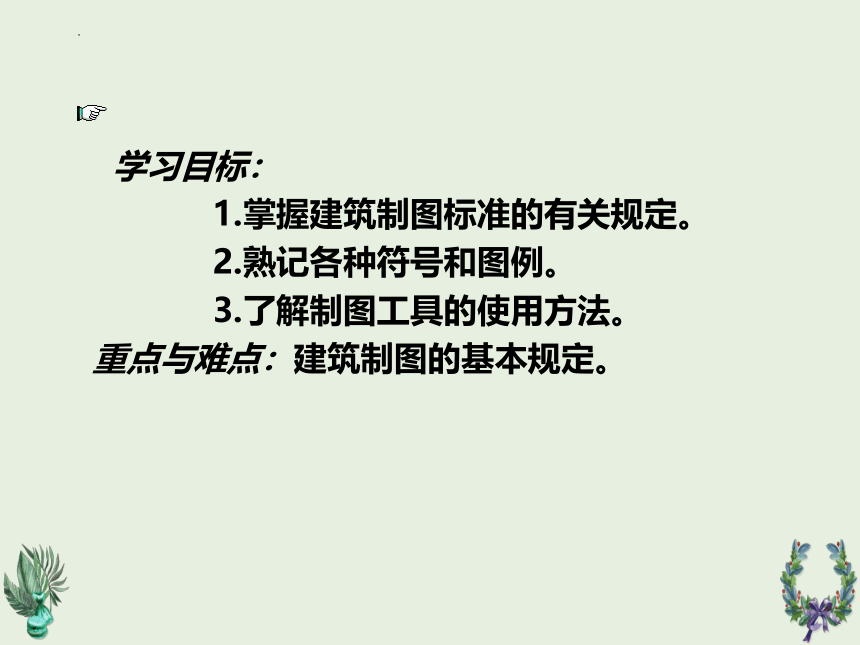

学习目标：
1.掌握建筑制图标准的有关规定。
2.熟记各种符号和图例。
3.了解制图工具的使用方法。
重点与难点：建筑制图的基本规定。

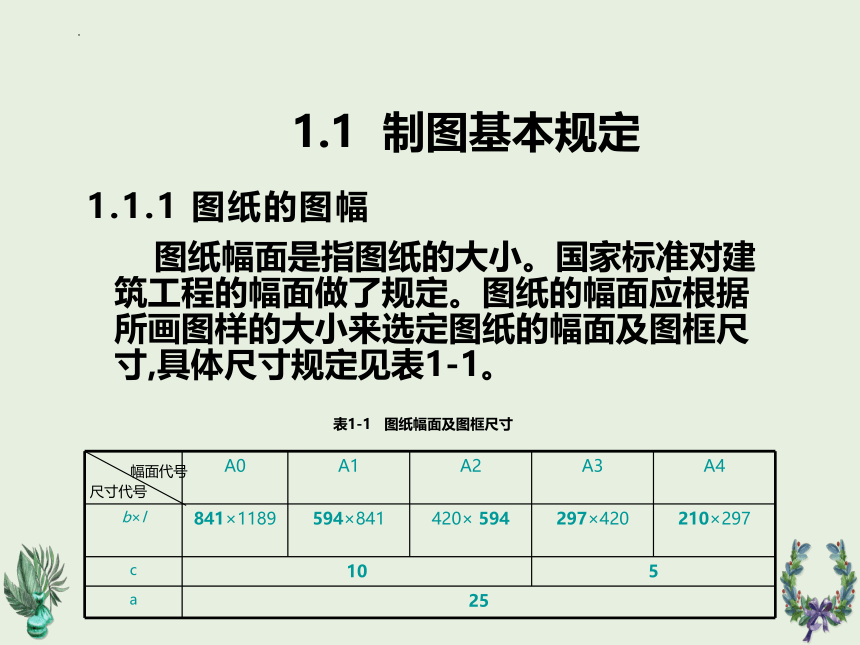

1.1.1 图纸的图幅
1.1 制图基本规定
A0 A1 A2 A3 A4
b×l 841×1189 594×841 420× 594 297×420 210×297
c 10 5
a 25
幅面代号
尺寸代号
表1-1 图纸幅面及图框尺寸
图纸幅面是指图纸的大小。国家标准对建筑工程的幅面做了规定。图纸的幅面应根据所画图样的大小来选定图纸的幅面及图框尺寸,具体尺寸规定见表1-1。

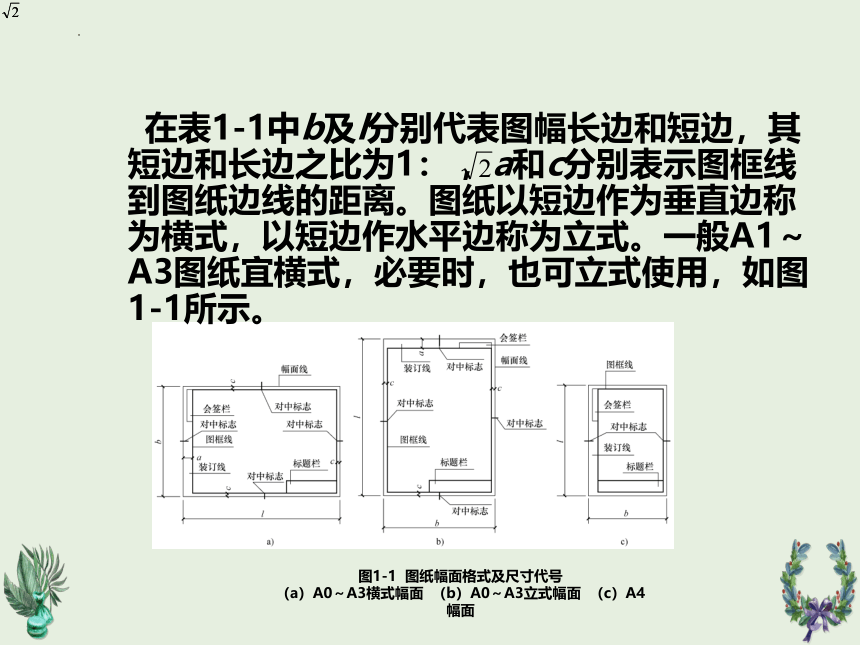

图1-1 图纸幅面格式及尺寸代号
（a）A0～A3横式幅面 （b）A0～A3立式幅面 （c）A4幅面
在表1-1中b及l分别代表图幅长边和短边，其短边和长边之比为1： ，a和c分别表示图框线到图纸边线的距离。图纸以短边作为垂直边称为横式，以短边作水平边称为立式。一般A1～A3图纸宜横式，必要时，也可立式使用，如图1-1所示。

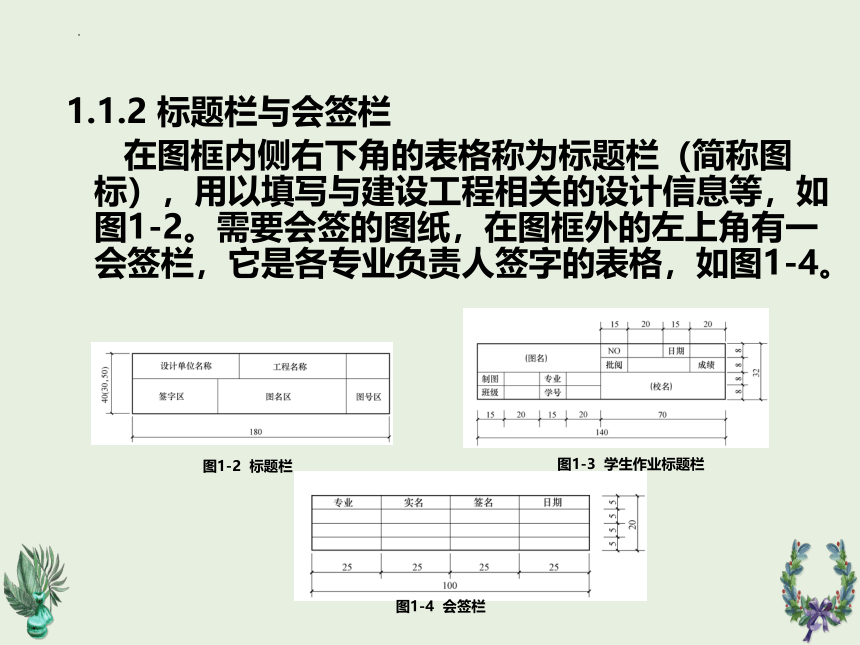

1.1.2 标题栏与会签栏
图1-2 标题栏
图1-3 学生作业标题栏
图1-4 会签栏
在图框内侧右下角的表格称为标题栏（简称图标），用以填写与建设工程相关的设计信息等，如图1-2。需要会签的图纸，在图框外的左上角有一会签栏，它是各专业负责人签字的表格，如图1-4。
1.1.3 图线

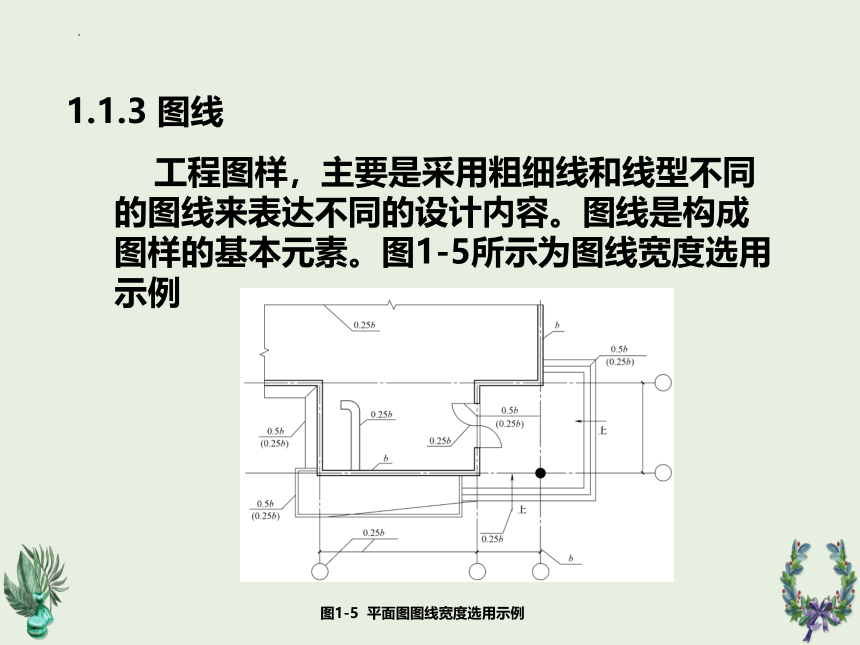

图1-5 平面图图线宽度选用示例
工程图样，主要是采用粗细线和线型不同的图线来表达不同的设计内容。图线是构成图样的基本元素。图1-5所示为图线宽度选用示例

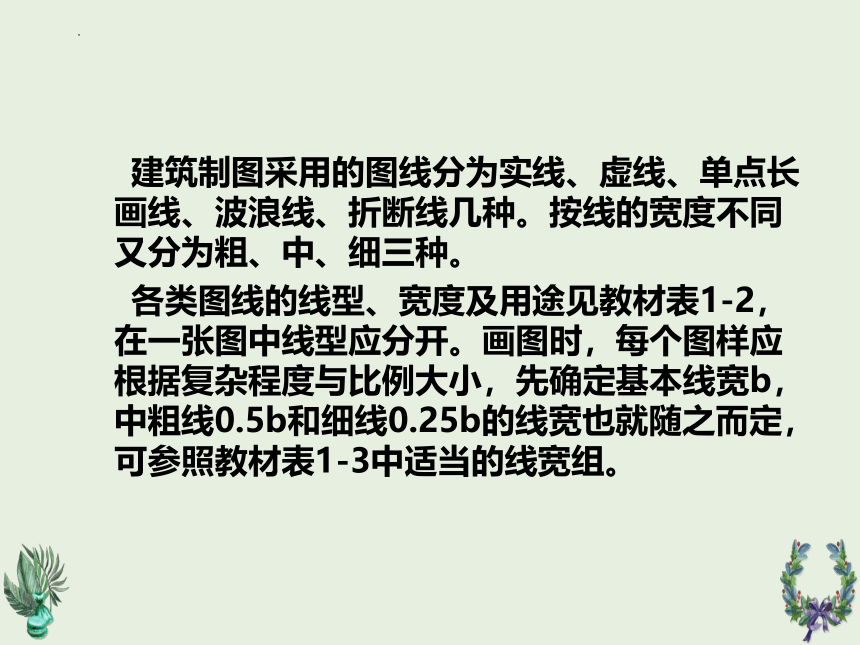

建筑制图采用的图线分为实线、虚线、单点长画线、波浪线、折断线几种。按线的宽度不同又分为粗、中、细三种。
各类图线的线型、宽度及用途见教材表1-2，在一张图中线型应分开。画图时，每个图样应根据复杂程度与比例大小，先确定基本线宽b，中粗线0.5b和细线0.25b的线宽也就随之而定，可参照教材表1-3中适当的线宽组。
1.汉字
1.1.4 字体
图1-6 字格
图样上及说明的汉字，应采用长仿宋字。
仿宋体字的书写要领是：横平竖直，起落分明，填满方格，结构均匀。
字大小用字号表示，字号即为字的高度，各字号的高度和宽度的关系应符合教材表1-4的规定。

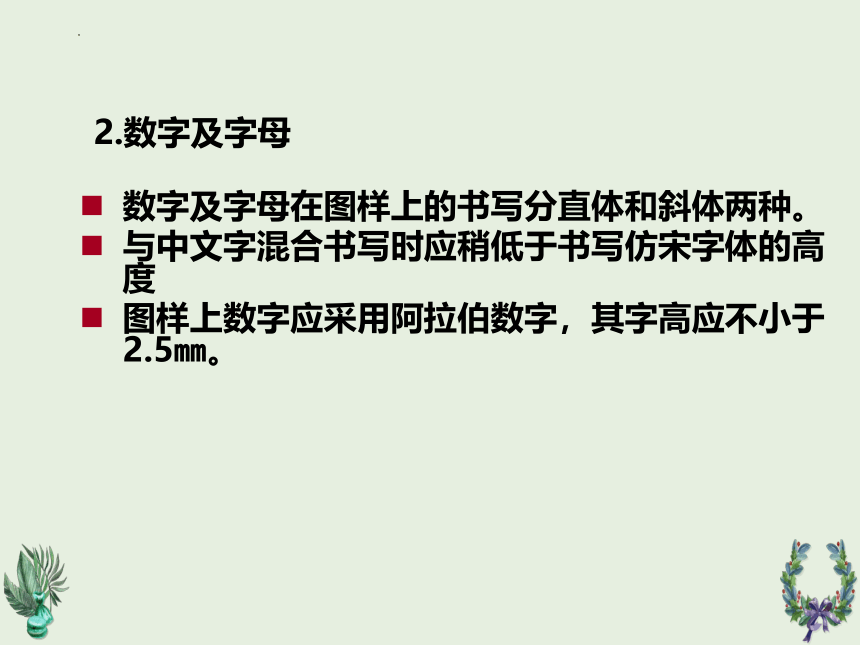

2.数字及字母
数字及字母在图样上的书写分直体和斜体两种。
与中文字混合书写时应稍低于书写仿宋字体的高度
图样上数字应采用阿拉伯数字，其字高应不小于2.5㎜。

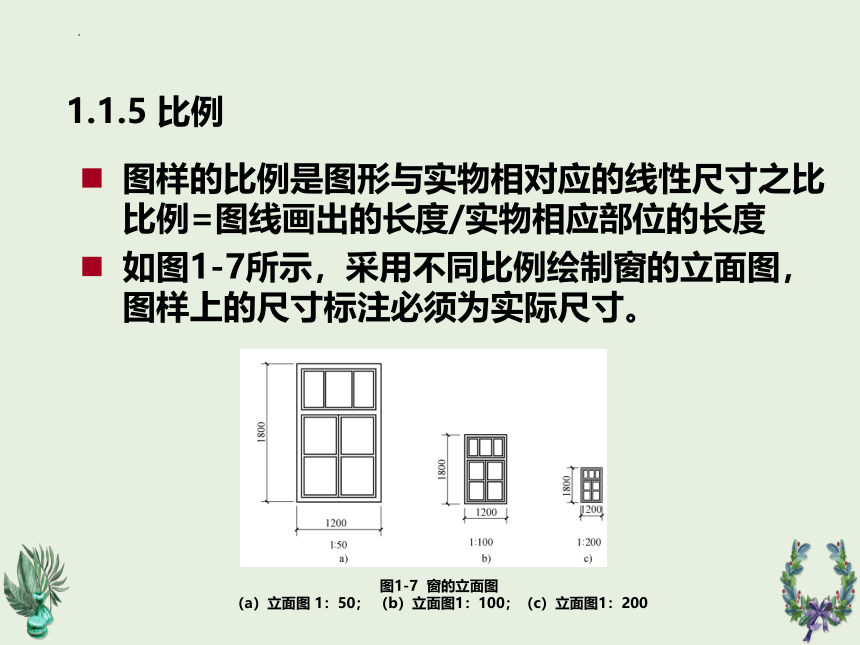

1.1.5 比例
图样的比例是图形与实物相对应的线性尺寸之比 比例=图线画出的长度/实物相应部位的长度
如图1-7所示，采用不同比例绘制窗的立面图，图样上的尺寸标注必须为实际尺寸。
图1-7 窗的立面图
（a）立面图 1：50； （b）立面图1：100；（c）立面图1：200

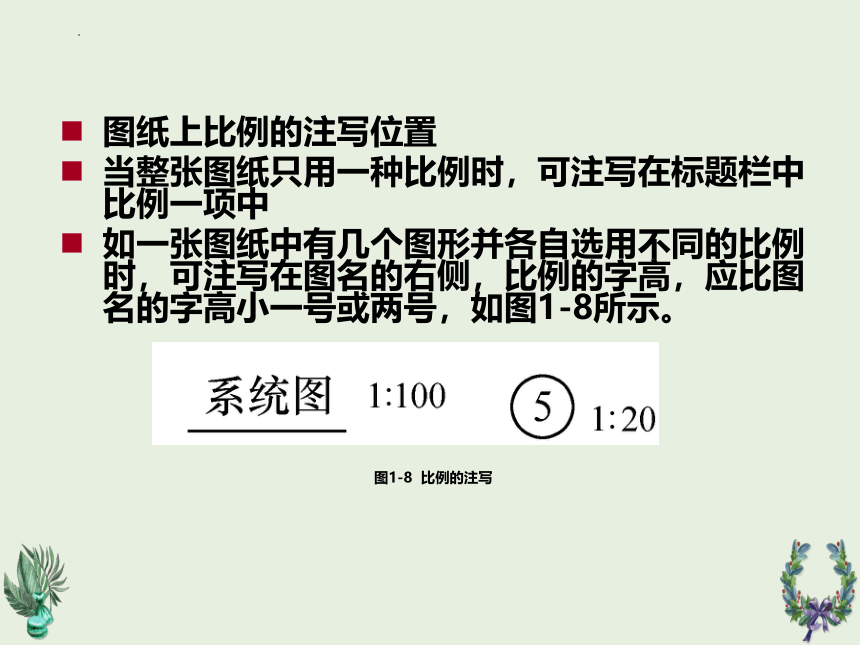

图纸上比例的注写位置
当整张图纸只用一种比例时，可注写在标题栏中比例一项中
如一张图纸中有几个图形并各自选用不同的比例时，可注写在图名的右侧，比例的字高，应比图名的字高小一号或两号，如图1-8所示。
图1-8 比例的注写
1.2 尺寸标注
1.2.1 尺寸标注的组成
图1-9 尺寸的组成和标注
图样上标注尺寸的要求是：正确、完整、清晰。任何模糊和错误尺寸，都会给施工造成困难和损失。
尺寸界线：尺寸界线是表示所量度尺寸范围的边界，它用细实线绘出。必要时可利用定位轴线、中心线、或图形的轮廓线来代替。
尺寸线：尺寸线是表示所量度尺寸方向的线，它用细实线绘出，任何图线均不能来代替。如图1-10
尺寸起止符号：尺寸起止符号一般应用中粗45°斜短线和箭头两种。
尺寸数字：图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。图样上的尺寸单位，除标高及总平面图以米为单位外，均必须以毫米为单位。
图1-10 尺寸标注示例
（a）正确的标注 （b）错误的标注
1.2.2 图样上尺寸的标注方法
1. 直线段尺寸的标注
尺寸界线 应垂直与被标注的直线段，不应与轮廓线相连
尺寸线 必须与标注的线段平行。平行排列的尺寸线间距约为7毫米左右，
尺寸起止符号 应采用45°斜短中实线绘制。
尺寸数字 尺寸数字标注在尺寸线的上方。
图1-11 尺寸数字的注写位置
图样上的尺寸单位，除标高及总平面图以米为单位外，均必须以毫米为单位。
当尺寸线不是水平位置时，尺寸数字应按图1-11规定的方向注写，尽量避免在网线内注写尺寸数字。
2. 圆、圆弧及球尺寸的标注
图1-13 圆及圆弧尺寸的标注
尺寸界线 用圆及圆弧的轮廓线代替。
尺寸线和尺寸起止符号 尺寸线应通过圆心，尺寸线起止符号采用箭头符号和圆心表示。
尺寸数字 圆及圆弧的尺寸数字是以直径和半径的长度来表示。如图1-13所示。
3. 角度尺寸的标注
图1-15 弧长标注方法 图1-16 弦长标注方法
图1-14 角度标注方法
4. 弧长、弦的标注
5. 坡度的标注
图1-17 坡度标注方法
1.2.3 图几种特殊图形的标注方法
图1-18 单线图尺寸标注方法
图1-19 薄板厚度标注方法
图1-20 相同要素尺寸标注方法
图1-21 剖面为正方形尺寸标注
杆件或管线的长度
薄板的厚度
构配件内的构造要素相同，
可只标注一个要素的尺寸
构配件其剖面为正方形时
可在边长数字前加注正方
形符号“□”。
1.2.2 标高
1. 标高
2. 标高符号
L取适当长度注写标高数字；h根据需要取适当高度。
图1-22 标高符号（一）
图1-23 总平面图室外地坪标高符号（二）
图1-24 标高符号表示方法（三）
建筑装饰中，各细致装饰部位的上下表面标注高度的方法叫标高。
3. 标高分类
建筑图上的标高，多数是以建筑首层地面作为零点，这种标高，叫相对标高。高于建筑首层地面的高度均为正数，低于首层地面的高度均为负数，并在数字前面注写“-”，正数字前面不加“+”。相对标高又可分为建筑标高和结构标高，装饰完工后的表面高度，称为建筑标高；结构梁、板上下表面的高度，叫结构标高。装饰工程虽然都是表面工程，但是它也占据一定的厚度，分清装饰表面与结构表面位置，是非常必要的，以防把数据读错。
1.3 定位轴线
1.3 定位轴线的编号顺序
平面图定位轴线的编号，宜标注在下方与左方
横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上编写。编号应注写在轴线端部的圆内，圆应用细实线绘制，直径为8～10mm，如图1-25所示。
拉丁字母的I、O、Z不得用做轴线编号。
房屋的主要承重构件（墙、柱、梁等），均用定位轴线确定基准位置。
定位轴线应用细单点长画线绘制
图1-25 平面图定位轴线
1.3.2 附加定位轴线的编号
在两条轴线之间，遇到较小局部变化时的一种特殊表示方法。
1．两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉数字顺序书写
表示横向2轴线后的第一条附加定位轴线。
表示纵向C轴线后的第三条附加定位轴线。
2．若在1号轴线或A号轴线之前的附加轴线时，分母应以01或0A表示，如：
表示横向1轴线前的第一条附加定位轴线。
表示纵向A轴线前的第三条附加定位轴线。
1.3.3 一个详图适用于几根定位轴线的表示方法
图1-26 详图定位轴线
(a)适用两条轴线 (b) 适用三条轴线 (c) 适用多条轴线
一个详图适用于几根定位轴线时，应同时注明各有关轴线的编号，通用详图中的定位轴线，应画圆，不注写轴线编号。
1.3.4 圆形平面图中定位轴线的编号
1.3.5 折线平面图中定位轴线的编号
图1-27 圆形平面图中定位轴线
图1-28 折线平面图中定位轴线
1.4.1 索引符号与详图符号
1.索引符号
1.4 常用符号和图例
索引符号 对于图中需要另画详图表示的局部或构件
索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。
图1-29 索引符号（一）
图1-30 索引符号-索引的详图是局部剖视图（二）
图1-31 索引符号用在装饰施工图（三）
图1-32 装饰施工图平面内视符号实事例
1.4.2 引出线
图1-34 引出线画法（一）
引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。文字说明宜写在水平线的上方，也可注写在水平线的端部，如图1-34所示。
图1-35 引出线画法（二）
图1-36 引出线画法（三）
同时引出几个相同部分的引出线，宜互相平行，也可画成集中于一点的放射线，如图1-35所示。
多层构造或多层管道共用引出线，应通过被引出的各层。
1.4.3 其他符号
1.指北针和风玫瑰
图1-37 指北针和风玫瑰
（a）指北针 （b）风玫瑰
总平面图，不但表示朝向，还应表现各向风力对该地区的影响。首层建筑装饰平面图旁边也画出指北针，用来表示朝向。图1-37是指北针和风玫瑰。
2.对称符号
图1-38 对称符号
对构配件的图形为对称图形
绘图时可画对称图形的一半，
并用细实线画出对称符号如
图1-38所示。符号中平行线
的长度为6～10mm,平行线的
间距宜为2～3mm，平行线在
对称线两侧的长度应相等。
1.4.4 常用图例
1.建筑材料图例 见教材表1-5。
2.总平面图图例 见教材表1-6。
小知识
在土木工程制图中，涉及到国家标准有技术制图标准和有关建筑工程制图方面的标准。
有关建筑制图方面的标准共有6个分册，即：
《房屋建筑制图统一标准》GB/T50001-2001；
《总图制图标准》GB/T50103-2001；
《建筑制图标准》GB/T50104-2001；
《建筑结构制图标准》GB/T50105-2001；
《给水徘水制图标准》GB/T50106-2001；
《暖通空调制图标准》GB/T50114-2001。
学生根据第六章的学习要求，学会查阅建筑制图标准。
在绘图的时候，最常用的绘图工具和仪器有图板、丁字尺或一字尺、三角板、比例尺（三棱尺）、圆规、分规，还有绘图笔、橡皮、模板等。
1.5.1 绘图工具、仪器
1. 图板、丁字尺、三角板
图1－39 图板和丁字尺
1.5 绘图工具、仪器和用品
图1－40 丁字尺画水平线
图1－41 用三角板和丁字尺配合画垂直线
图1－42 三角板与丁字尺配合画线
三角板是工程制图的主要工具之一，与丁字尺或一字尺配合使用。
1. 比例尺
图1－43 比例尺
图1－44 比例换算
比例尺是绘图时用来缩小线段长度的尺子。
如图1－44所示，线段AB采用1：300比例量出读数为12m；若采用1：30比例，它的读数为1.2m；若采用1：3比例，它的读数为0.12m。
3.圆规和分规
图1－45 圆规
图1－46 分规
1.5.2 绘图用品
1.绘图笔
2.模板、擦图片
图1－47 建筑模板
图1－48 擦图片
建筑制图标准，是绘图时无论哪个专业都比须遵守的统一规定。要正确学习和运用国家规定的制图标准，如图纸幅面、图线线型、比例和尺寸标注等。
图线在一般图样中应用最多的是：粗实线、细实线、中虚线、细单点长画线和折断线等。在制图标准中，规定了各种图线的适用范围，如粗实线图示出的是一张图的重点内容，墙体上的孔洞用中虚线绘制，定位轴线、中心线用细单点长画线绘制。
尺寸标注是由尺寸线、尺寸界线、起止符号和数字组成；除总平面图和标高符号上的尺寸数字单位以“m”为单位外，其他均以“mm”为单位；半径、直径、坡度应加符号“r、φ、i”；尺寸的几种特殊标注方法。
绘制建筑图采用比例，无论图样采用多大比例绘制，所标注的尺寸都是实际尺寸。
本章所介绍的制图工具，在绘图前都要准备好，并擦拭干净。使用中要注意它们的正确用法，用毕要注意保管。
建筑工程图是施工的依据，不允许有差错，以免给施工带来麻烦和损失。所以在学习时，一定养成校核的习惯。检查尺寸是否准确、完全，绘制的图是否符合国家制图标准等。
本章回顾
