建筑制图基本知识
CONTENTS
01
建筑制图基本工具
02
建筑制图国家标准
03
建筑制图步骤
相关标题文字
目录
学习目标
1.掌握建筑制图常用工具的使用方法
2.掌握建筑制图国家标准的基本规定
3.了解建筑制图的基本步骤
1.1 建筑制图基本工具
01
常用工具
图板、丁字尺、三角板
擦图片、图纸
曲线板、比例尺、模板
绘图笔、圆规、分规
建筑制图常用工具
S
O
T
W

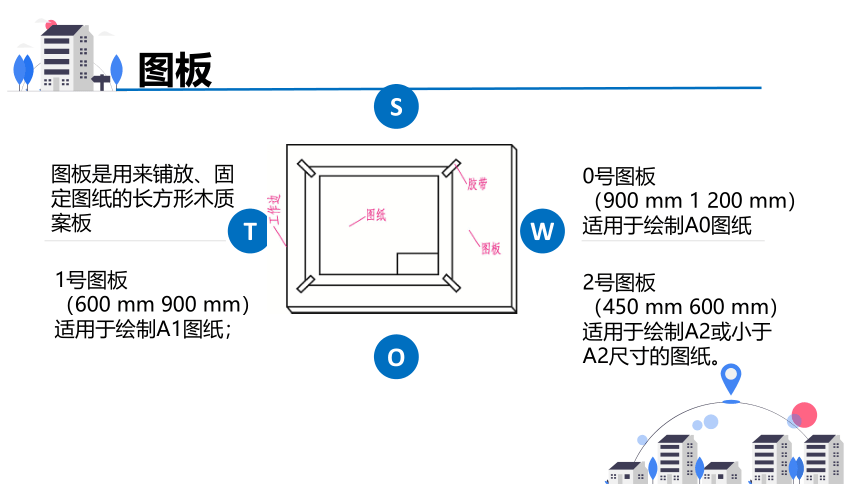

图板是用来铺放、固定图纸的长方形木质案板
1号图板
（600 mm 900 mm）
适用于绘制A1图纸；
0号图板
（900 mm 1 200 mm）
适用于绘制A0图纸
2号图板
（450 mm 600 mm）
适用于绘制A2或小于A2尺寸的图纸。
图板
一般多为有机玻璃材质

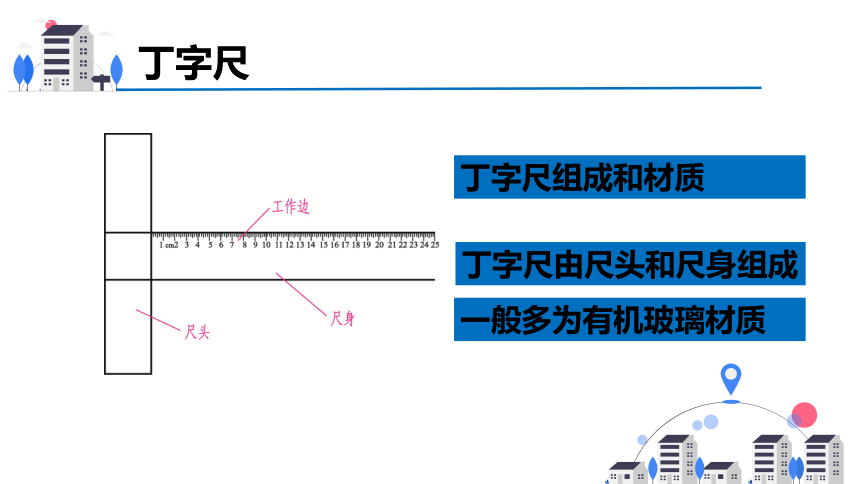

丁字尺由尺头和尺身组成
丁字尺组成和材质
丁字尺

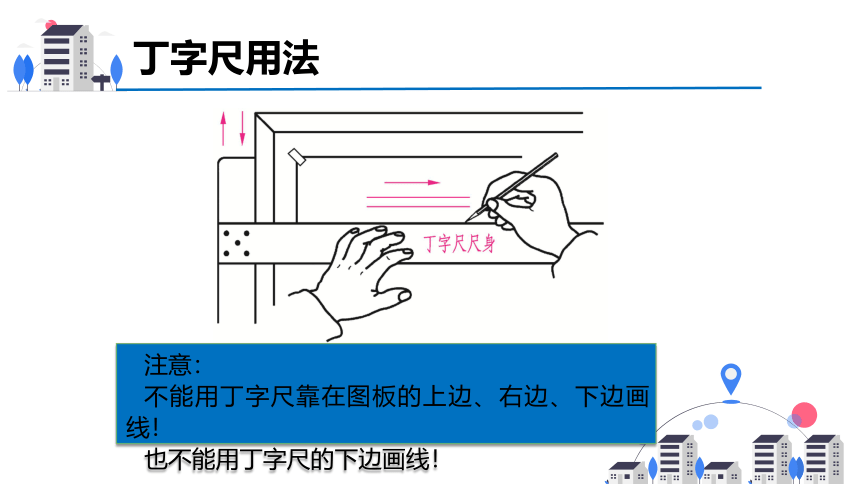

注意：
不能用丁字尺靠在图板的上边、右边、下边画线！
也不能用丁字尺的下边画线！
丁字尺用法

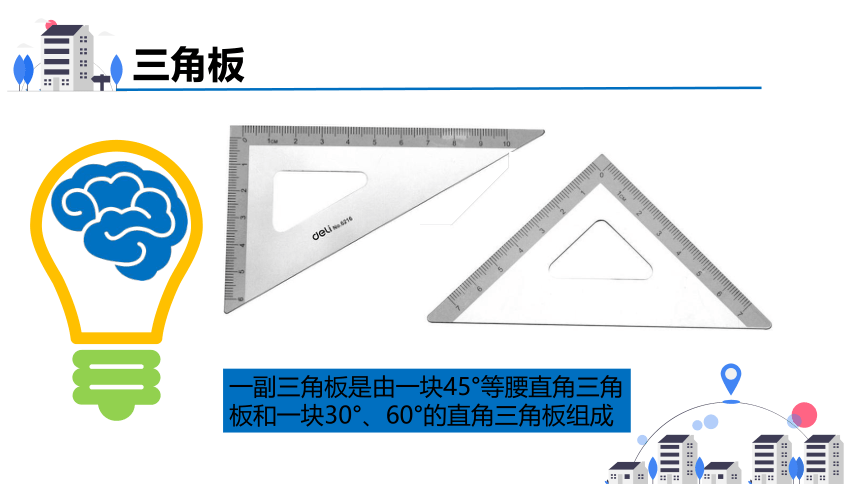

一副三角板是由一块45°等腰直角三角板和一块30°、60°的直角三角板组成
三角板

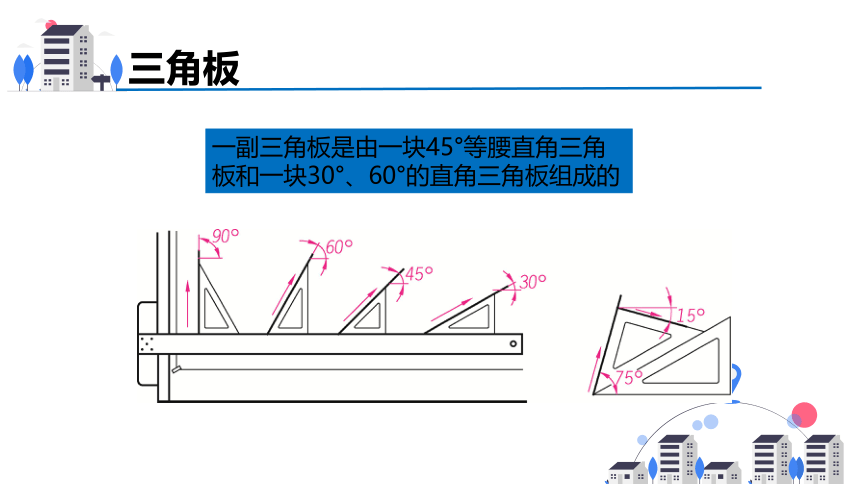

一副三角板是由一块45°等腰直角三角板和一块30°、60°的直角三角板组成的
三角板

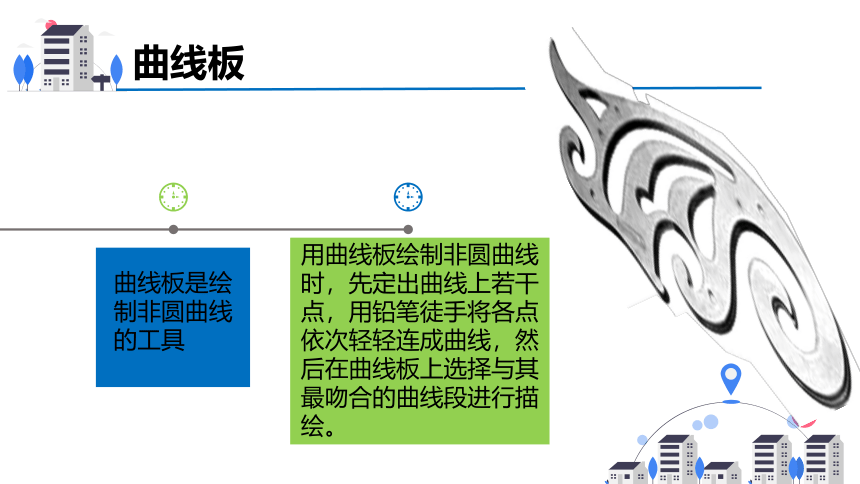

用曲线板绘制非圆曲线时，先定出曲线上若干点，用铅笔徒手将各点依次轻轻连成曲线，然后在曲线板上选择与其最吻合的曲线段进行描绘。
曲线板是绘制非圆曲线的工具
曲线板
由于建筑物的实际大小要比图样大得多，因此建筑图都是选用适当的比例绘制而成的。比例尺是绘图时用来按比例放大或缩小线段长度的尺子。
最常见的比例尺有两种：
一种是三棱尺，在它的3个棱面上刻有6种比例
另一种是扇形比例尺，由很多把上面刻有不同比例刻度的直尺连接而成
比例尺
注意：比例尺平时不能当作三角板或丁字尺用来画线!
比例尺
模板
为了提高制图的质量和速度，把制图时常用的一些图形、符号、比例等刻在一块有机玻璃上，这就是模板
根据应用领域不同，模板可分为许多专业绘图模板，如建筑模板、结构模板、装饰模板、机械模板等。
擦图片
擦图片上有各种形状的孔，其形状如图所示。
使用时，将其覆盖在要修改的图线上，使画错的图线在模孔中露出来，再用橡皮擦拭，这样可以避免误擦邻近的线条。
绘图纸
图纸分绘图纸和描图纸两种。
绘图纸要求纸面洁白，质地坚硬，用橡皮擦拭不易起毛，画墨线时不渗透，图纸幅面应符合国家标准。绘图纸不能卷曲、折叠和压皱。
如果要给抄绘好的建筑工程图描图上墨，晒成工程蓝图，还需要描图纸。描图纸又称硫酸纸，有一定的透明度，用于描画图像，可作为复制蓝图底图的图纸。
绘图铅笔
绘图铅笔用B和H表示铅芯的软硬程度。
H表示铅芯的硬度，H前面的数字越大，表示铅芯越硬
B表示铅芯的软度，B前面的数字越大，表示铅芯越软（黑）。
绘图墨水笔
绘图墨水笔有不同的粗细规格，可以用来绘制不同宽度的线型，使用时尽量垂直纸面，以便达到最好的绘图效果。
圆规和分规
圆规是用来画圆和圆弧曲线的绘图工具
分规是用来截取长度（如在平面图上定出多个相等的墙厚、窗宽、门宽等）和等分线段的
（b）橡皮
（a）胶带纸
（c）刀片 （d）排笔
其他物品
1.2建筑制图国家标准
02
建筑制图国家标准
04
02
01
03
《总图制图标准》
（GB/T 50103—2010）
《建筑制图标准》
（GB/T 50104—2010）
《房屋建筑制图统一标准》（GB/T 50001—2017）
《建筑结构制图标准》
（GB/T 50105—2010）
和《给水排水制图标准》
（GB/T 50106—2010）
尺寸代号 幅面代号
A0 A1 A2 A3 A4
b l 841 1 189 594 841 420 594 297 420 210 297
c 10 5
a 25
图纸幅面及图框尺寸 单位：mm
注：b和l分别表示幅面的宽和长，c和a表示图框边界线到幅面边界线的间距。
图纸幅画
图纸幅画
标题栏和会签栏
标题栏
标题栏和会签栏
会签栏
幅面代号 图框线 标题栏线
标题栏外框线 标题栏分格线
A0、A1 b 0.5b 0.25b
A2、A3、A4 b 0.7b 0.35b
图框线、标题栏线的线宽
名称 线型 线宽 用途
粗 b ① 建筑平、剖面图中被剖切的主要建筑构造（包括构件、配件）的轮廓线
② 建筑立面图或室内立面图的外轮廓线
③ 建筑构造详图中被剖切的主要部分的轮廓线
④ 建筑构（配）件详图中的外轮廓线
⑤ 建筑平、立、剖面图的剖切符号
中粗 0.7b ① 建筑平、剖面图中被剖切的次要建筑物（包括构件、配件）的轮廓线
② 建筑平、立、剖面图中建筑构（配）件的轮廓线
③ 建筑构造详图及建筑构（配）件详图中的一般轮廓线
中 0.5b 小于0.7b的图形线、尺寸线、尺寸界线、索引符号、标高符号、详图材料做法引出线、粉刷线、保温层线、地面、墙面的高差分界线等
细 0.25b 图例填充线、家具线、纹样线等
图线-实线
图线-虚线
名称 线型 线宽 用途
粗 b 建筑总平面图及运输图中的地下建筑物和构筑物，如房屋地下通道、地沟等中心线
中粗 0.7b ① 建筑物构造详图及建筑构（配）件不可见轮廓线
② 建筑平面图中的梁式起重机（吊车）轮廓线
③ 拟建、扩建建筑物轮廓线
中 0.5b 投影线、小于0.5b的不可见轮廓线
细 0.25b 图例填充线、家具线等
名称 线型 线宽 用途 名称
单点
长画线 粗 b 起重机（吊车）轨道线
中 0.5b 土方填挖区的零点线
细 0.25b 中心线、定位轴线、对称线
双点
长画线 粗 b 预应力钢筋线
中 0.5b 见各有关专业制图标准
细 0.25b 假想轮廓线、成型前轮廓线
图线-单点长画线/双点长画线
名称 线型 线宽 用途
折断线 0.25b 部分省略表示时的断开界线
波浪线 0.25b 部分省略表示时的断开界线，曲线形构件断开界线、构造层次的断开界线
图线-折断线/波浪线
1
相互平行的图例线，
其净间隙或线中间隙
不小于0.2 mm。
单点长画线或双点长
画线的两端不应是点，
点画线与点画线交接或点
画线与其他图线交接时，
应是线段交接
图线的画法要求
虚线、单点长画线
或双点长画线的线段
长度和间隔，宜各自
相等
单点长画线或
双点长画线，
当在较小图形
中绘制有困难时
可用实线代替
2
3
4
5
6
虚线与虚线交接或
虚线与其他图线交
接时，应是线段交接
图线不得与文字
或符号重叠、混淆
不可避免时，应
首先保证文字清晰
汉字书写成长仿宋体，并采用《汉字简化方案》中规定的简化汉字。汉字的高度h不应小于3.5 mm，其字宽一般为
汉字
图样及说明中的数字和字母宜采用Roman字体，字高不应小于2.5 mm。数字和字母可以写成直体或斜体，当写成斜体字时，其斜度应从字的底线逆时针向上倾斜75°
数字和字母
比例
不同比例的图形
比例的书写
尺寸标注
尺寸的组成和标注
尺寸线倾斜时数字的注写方法
尺寸数字注写的位置
尺寸标注
半径的注写方法
尺寸标注
尺寸标注
直径的注写方法
坡度的注写方法
角度的注写方法
尺寸标注
弧长的注写方法
弦长的注写方法
尺寸标注
单线图尺寸的注写方法
连续排列等长尺寸的注写方法
尺寸标注
对称构件尺寸的注写方法
相同要素尺寸的注写方法
尺寸标注
1.3 建筑制图的步骤
03
45
图线加深
选用合适的图线和铅笔
同类图线按水平线从上到下、垂直线从左到右的顺序加深
绘图前的准备工作
画底稿
画出图框线和标题栏
对所绘图样进行阅读了解，准备工具
建筑绘图步骤
感谢聆听
