墙体
CONTENTS
01
一 墙体概述
02
二 墙体基本构造
03
三 墙体细部构造
目录
04
四 隔墙与隔断
05
五 墙体保温构造
06
六 墙面装饰
学习目标
掌握墙体的类型及承重方案
掌握墙体的细部构造
掌握隔墙和隔断的构造
掌握墙面装饰的类型
5.1 墙体概述
01
墙体的作用
承重
围护
分隔

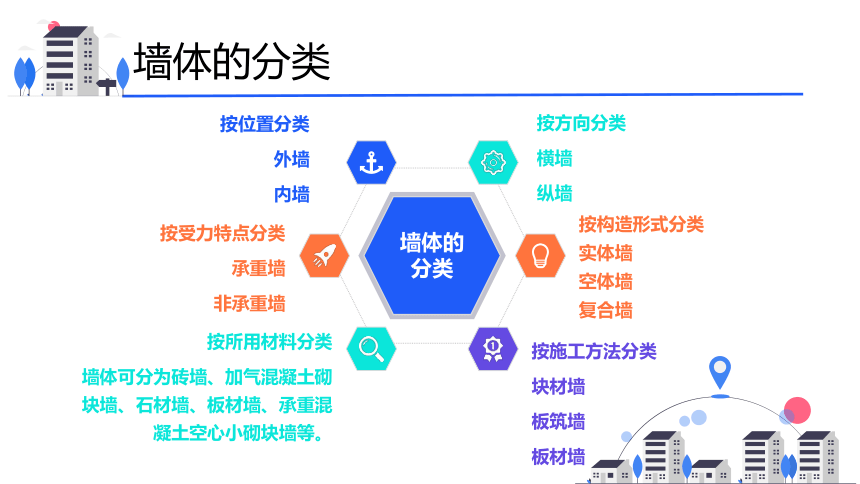

墙体的分类
按构造形式分类
实体墙
空体墙
复合墙
按所用材料分类
墙体可分为砖墙、加气混凝土砌块墙、石材墙、板材墙、承重混凝土空心小砌块墙等。
按方向分类
横墙
纵墙
墙体的分类
按受力特点分类
承重墙
非承重墙
按施工方法分类
块材墙
板筑墙
板材墙
按位置分类
外墙
内墙

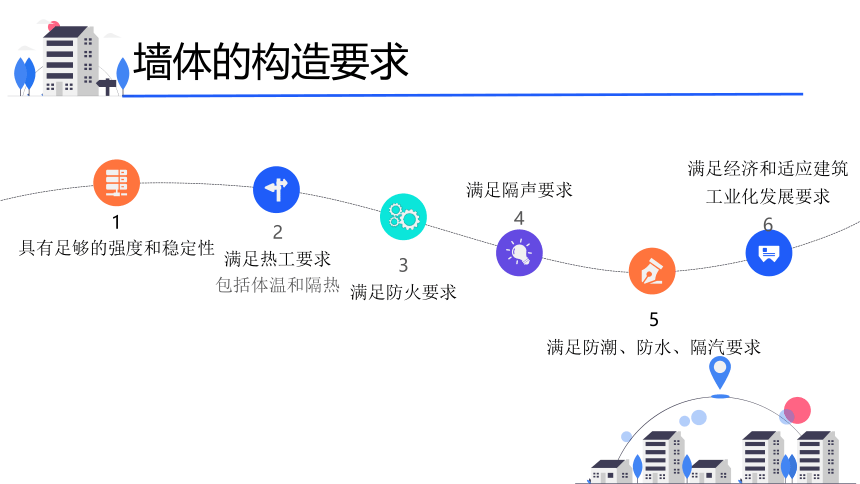

墙体的构造要求
1
具有足够的强度和稳定性
2
满足热工要求
包括体温和隔热
3
满足防火要求
满足隔声要求
4
5
满足防潮、防水、隔汽要求
满足经济和适应建筑
工业化发展要求
6
墙体的承重方式

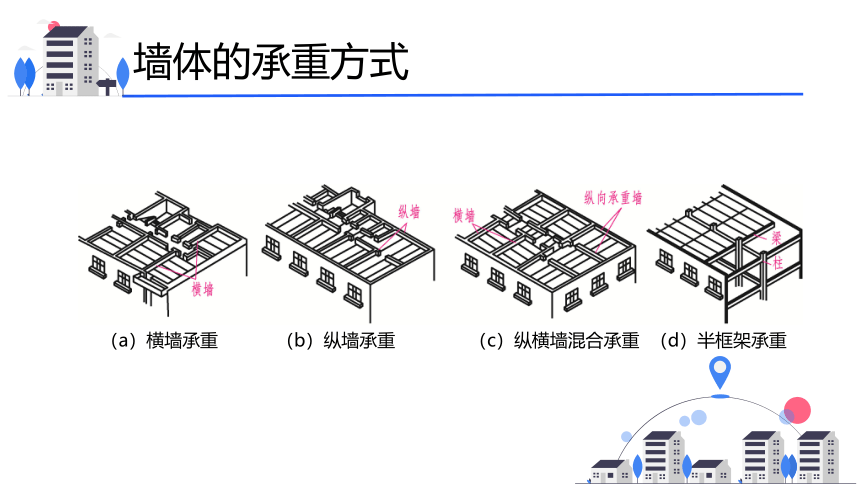

（a）横墙承重 （b）纵墙承重 （c）纵横墙混合承重 （d）半框架承重
5.2 墙体基本构造
02

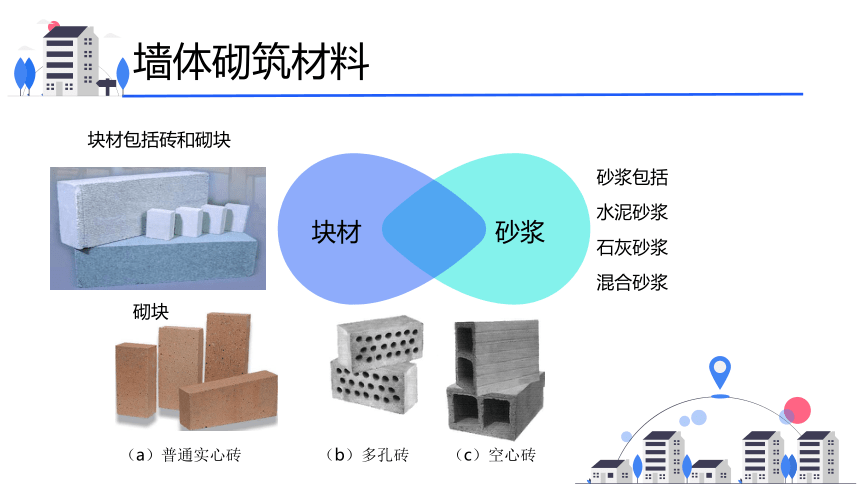

墙体砌筑材料
砂浆包括
水泥砂浆
石灰砂浆
混合砂浆
块材包括砖和砌块
块材
砂浆
砌块
（a）普通实心砖 （b）多孔砖 （c）空心砖
墙体材料强度等级
材料名称 强度等级划分
烧结普通砖 — — — — — MU30 MU25 MU20 MU15 MU10 — — —
烧结多孔砖
蒸压灰砂
普通砖 — — — — — — MU25 MU20 MU15 — — — —
蒸压粉煤灰
普通砖
混凝土砌块 — — — — — — — MU20 MU15 MU10 MU7.5 MU5
石材 MU100 MU80 MU60 MU50 MU40 MU30 — MU20 — — — — —
普通砂浆 — — — — — — — — M15 M10 M7.5 M5 M2.5

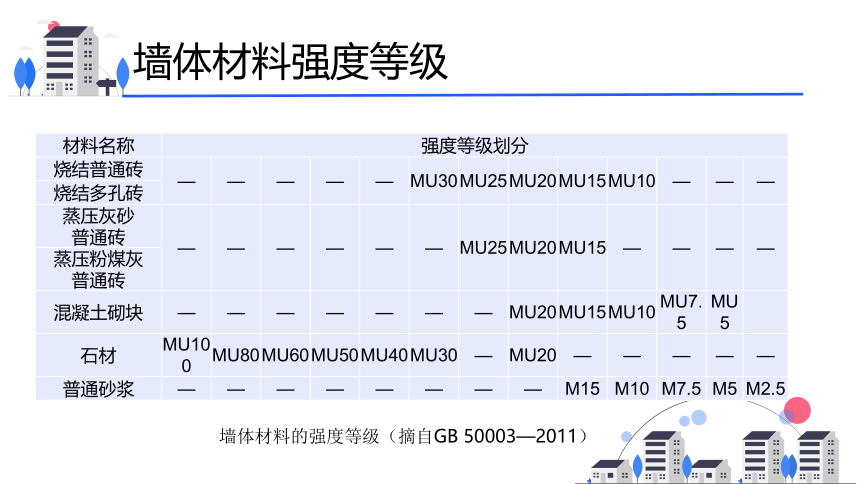

墙体材料的强度等级（摘自GB 50003—2011）

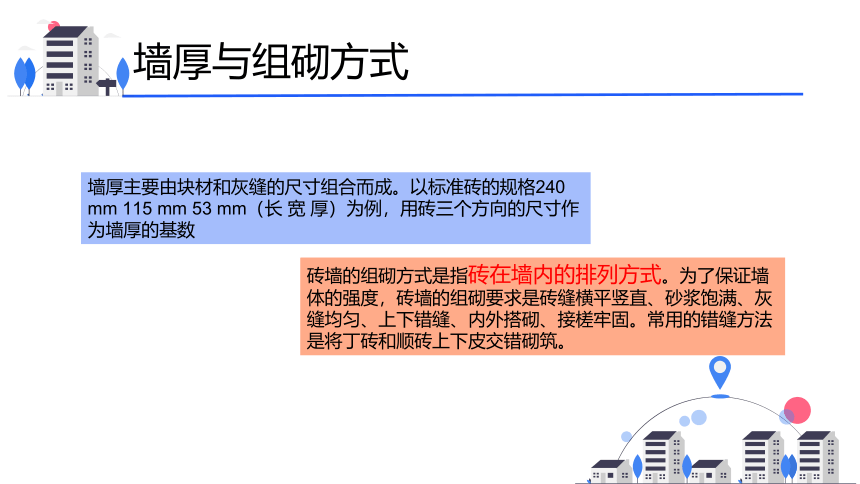

墙厚与组砌方式
墙厚主要由块材和灰缝的尺寸组合而成。以标准砖的规格240 mm 115 mm 53 mm（长 宽 厚）为例，用砖三个方向的尺寸作为墙厚的基数
砖墙的组砌方式是指砖在墙内的排列方式。为了保证墙体的强度，砖墙的组砌要求是砖缝横平竖直、砂浆饱满、灰缝均匀、上下错缝、内外搭砌、接槎牢固。常用的错缝方法是将丁砖和顺砖上下皮交错砌筑。
5.3 墙体细部构造
03
墙身防潮层-水平防潮层
（a）防水砂浆防潮层 （b）细石混凝土防潮层 （c）油毡防潮层
水平防潮层主要包括防水砂浆防潮层、细石混凝土防潮层、油毡防潮层等，如图 5-7所示。此外，也可用钢筋混凝土基础圈梁代替防潮层，其做法是捣制60 mm厚C15或C20混凝土带，
墙身防潮层-垂直防潮层
垂直防潮层的做法是在需设垂直防潮层的墙面（靠回填土一侧）先用1∶2的水泥砂浆抹面15～20 mm厚，再刷冷底子油一道，刷热沥青两道；也可以直接采用掺有3%～5%防水剂的砂浆抹面（15～20 mm厚）。
墙身防潮层-墙身防潮层的位置
（a）地面垫层为不透水材料 （b）地面垫层为透水材料 （c）室内地面有高差
墙体细部构造-勒脚
1.勒脚是外墙墙身接近室外地面的表面保护和饰面部分。
其作用是加固墙身，防止墙身被外界机械力碰撞破坏；保护近地面处的墙体，防止地表水、雨雪、冰冻对墙脚的侵蚀；装饰立面，使建筑更加美观。
勒脚应伸入散水中，接缝处以弹性防水材料嵌缝
墙体细部构造-勒脚构造
（a）抹灰 （b）贴面 （c）采用坚固材料
墙体细部构造-散水
散水是沿建筑四周设置的向外倾斜的坡面，如图所示。其作用是迅速把雨水排到远处，防止因积水渗入地基而造成的建筑下沉。
（a）实景图
（b）构造示例图
散水做法通常是在基层土壤上现浇混凝土或用砖、石铺砌，水泥砂浆抹面。
墙体细部构造-明沟
明沟是靠近勒脚下部设置的排水沟。明沟一般在降雨量较大的地区采用，布置在建筑四周。其作用是把屋面下落的雨水引到集水井，进入排水管道。
明沟构造
墙体细部构造-窗台
内窗台
外窗台
外窗台应有不透水的面层，并向外形成不小于20%的坡度，以利于排水。
外窗台有悬挑窗台和不悬挑窗台两种。
悬挑窗台底部边缘处抹灰时应做宽度和深度均不小于10 mm的滴水槽或滴水斜面。
内窗台一般为水平放置，其作用是排除窗台内侧冷凝水、保护该处墙面、搁物、装饰等。
墙体细部构造-过梁
过梁（GL）是门窗洞口上的横梁，其作用是承受门窗洞口上部的荷载，并把这些荷载传递给洞口两侧的墙体。过梁可分为砖拱过梁、钢筋砖过梁、钢筋混凝土过梁等。
钢筋混凝土过梁
墙体细部构造-圈梁
圈梁（QL）是指在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置的封闭状的按构造配筋的混凝土梁式构件，如图所示。
圈梁一般设在楼层同一个标高面上，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。附加圈梁和圈梁的搭接长度不应小于二者垂直间距的两倍，且不得小于1 000 mm，如图所示。
墙体细部构造-构造柱构造要求
构造柱必须与圈梁紧密连接，形成空间骨架。
为加强构造柱与墙体的连接，构造柱与墙体连接处应砌成马牙槎
构造柱与圈梁连接处，构造柱的纵筋应穿过圈梁，保证构造柱纵筋上下贯通
构造柱可不单独设基础，但应伸入室外地坪下500 mm，或与埋深小于500 mm的基础圈梁相连。
构造柱
构造要求
墙体细部构造-构造柱位置距离
位置
构造柱一般应设在建筑物易于发生变形的部位，如外墙转角、内外墙交接处、较大洞口两侧（内墙大于2.1 m）、较长墙段的中部，以及楼梯、电梯四角等。
构造柱
间距设置要求
① 墙内构造柱的间距不宜大于层高的2倍；下部1/3楼层的构造柱间距可适当减小。
② 外纵墙开间大于3.9 m时，应另设加强措施；内纵墙的构造柱间距不宜大于4.2 m。
5.4 隔墙
04
砌砖隔墙-普通砖隔墙
为了保证隔墙不承重，在隔墙顶部与楼板相接处应将砖斜砌一皮，即立砖斜砌，使墙和楼板挤紧，
隔墙与承重墙或柱之间连接要牢固，一般沿墙高度每隔500 mm砌入2A4的通长钢筋
当砌筑砂浆为M2.5时，墙的高度不宜超过3.6 m，长度不宜超过5 m；
普通砖隔墙一般采用半砖隔墙，用普通砖或多孔砖顺砌而成，其标志尺寸为120 mm。
砌砖隔墙-砌块隔墙
砌块隔墙厚度由砌块尺寸决定，一般为90～120 mm。砌块隔墙吸水性强，故在砌筑时应先在墙下部实砌3～5皮黏土砖再砌砌块。砌块不够整块时宜用普通黏土砖填补。
砌块隔墙的构造处理方法同普通砖隔墙。
立筋隔墙
立筋隔墙是指以轻钢龙骨、钢龙骨、塑钢龙骨、木龙骨等构成骨架，把板条抹灰、钢丝网板条抹灰、胶合板、纤维板、石膏板等固定在龙骨上制成的隔墙。
木龙骨纸面石膏板隔墙
板材隔墙
板材隔墙是指采用工厂生产的板材制品，用黏合材料拼合固定形成的隔墙。特点板材隔墙具有自重轻、安装方便、施工速度快、工业化程度高等。
隔断
隔断也是划分建筑内部空间的构件之一，主要解决半封闭的分隔问题。
隔断根据高度不同，可分为通视隔断和不通视隔断。
通视隔断的高度不超过普通人的视平线，其特点是通视性强、封闭性差；不通视隔断的高度超过普通人的视平线，其特点是通透性差、封闭性好。
5.5 墙体保温构造
05
墙体保温材料及要求
1
温度范围
导热系数
化学稳定性
与使用环境相适应
与正常维修期
基本相适应
吸水率
防火要求
施工性能
2
3
4
5
6
7
8
墙体保温构造
单一材料保温墙体
外墙内保温
复合材料保温墙体
外墙夹心保温
外墙外保温
5.6 墙面装饰
06
装饰抹灰标准
标准 层数 应用
底灰 中灰 面灰
普通抹灰 1层 1层 简易宿舍、仓库
中级抹灰 1层 1层 1层 住宅、办公楼、学校、旅馆
高级抹灰 1层 数层 1层 公共建筑、纪念性建筑
抹灰类装饰是以石灰、水泥等为胶结材料，掺入砂、石骨料用水拌和后，采用抹灰工艺的方法进行施工的装饰方法。
装饰抹灰分类
（a）水刷石 （b）斩假石
细部构造
（a）内墙阳角护角构造 （b）外墙抹灰面层引条线做法
涂料类装饰
涂料类装饰是将建筑涂料涂刷于墙基表面并与之很好地黏结，形成完整且牢固的保护膜的装饰方法。涂料类装饰的施工方法主要有喷涂、弹涂、滚涂、刷涂等。
按其主要成膜物的不同，涂料可分为无机涂料和有机涂料两大类。其中，常用的无机涂料有石灰浆、大白浆、可赛银浆、无机高分子涂料等；有机涂料按主要成膜物质和稀释剂的不同，又可分为溶剂型涂料、乳液型涂料和水溶性涂料三种。
贴面类装饰-陶瓷面砖
a 内墙面装饰 b 外墙面装饰
陶瓷面砖主要包括内墙砖和外墙砖两大类。
内墙砖由坯体、底釉层、面釉层三部分构成。内墙砖色彩变化丰富，易于清洗保养，主要用于厨房、卫生间等内墙面的装饰，如图a所示。
外墙砖不仅可以装饰整个建筑物，还因其具有耐酸碱、质地坚硬、抗冲击性好、抗老化、不褪色等特性，对外墙面有重要的保护作用
贴面类装饰-石材分类
天然石材是从天然岩体中开采出来、经加工成块状或板状的材料的总称，具有强度高、耐久性好等特点。常见天然石材有花岗石、大理石等
人造石材是以各种水泥、聚酯为胶凝材料，天然石、砂、岩等为骨料，经加工而成的。常见人造石材有预制水磨石、人造大理石等。
贴面类装饰-石材施工方法
湿挂法
干挂法
糊表类装饰
墙纸装饰的基本施工流程为清扫基层、填补缝隙→石膏板面接缝处贴接缝带、补腻子、磨砂纸→满刮腻子、磨平→涂刷防潮剂→涂刷底胶→墙面弹线→墙纸浸水→墙纸、基层涂刷黏结剂→墙纸裁纸、刷胶→上墙裱贴、拼缝、搭接、对花→赶压胶黏剂气泡→擦净胶水→修整。
铺钉类装饰
铺钉类装饰是用木板、木条、竹条、胶合板、纤维板、石膏板、石棉水泥板、玻璃和彩色不锈钢金属薄板等作为墙体饰面材料的装饰方法。
铺钉类装饰-木板类装饰
（a）布置方式 （b）压顶 （c）接缝 （d）踢脚板
铺钉类装饰-装饰板材类装饰
1
微薄木贴面板选用珍贵树种，通过精密刨切制成微薄木板，再用胶黏剂贴在胶合板上，其表面具有木纹式样。
3
纸面石膏板是以熟石膏为主要原料，掺入适量添加剂与纤维作为板心，用牛皮纸作为护面层的一种装饰板材板材。
2
聚氯乙烯塑料装饰板质轻、防潮、隔热、不易燃、不吸尘、可涂饰，可采用胶粘法或钉固法与基层固定。
