(共30张PPT)
单位工程施工
组织设计
TRAINING

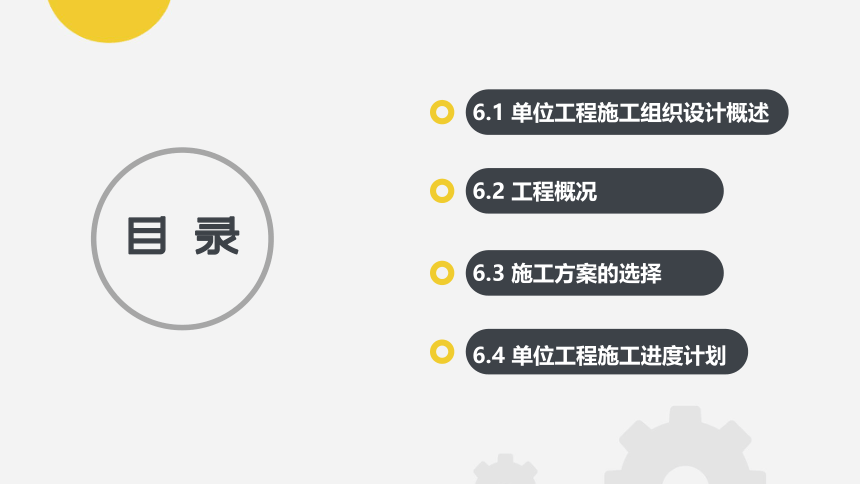

目录
6.1 单位工程施工组织设计概述
6.2 工程概况
6.3 施工方案的选择
6.4 单位工程施工进度计划
目录
6.5 施工准备与资源配置计划
6.6 单位工程施工现场平面布置图
教学内容 本模块主要介绍了单位工程施工组织设计的编制依据、程序和原则;详细介绍了单位工程施工组织设计的内容、资源配置计划的编制方法;重点阐述了施工方案的选择、施工进度计划的编制步骤、施工现场平面图布置的设计内容和设计步骤。
教学要求 通过本模块的学习,学生应明确单位工程施工组织设计的编制依据及内容,掌握单位工程概况,熟悉单位工程施工顺序的确定方法,掌握单位工程施工进度计划的编制步骤及施工现场平面布置图的设计内容和设计步骤。
实践环节 能够根据具体工程情况编制单位工程施工进度计划,绘制单位工程施工现场平面布置图,编制单位工程施工组织设计。
学习描述

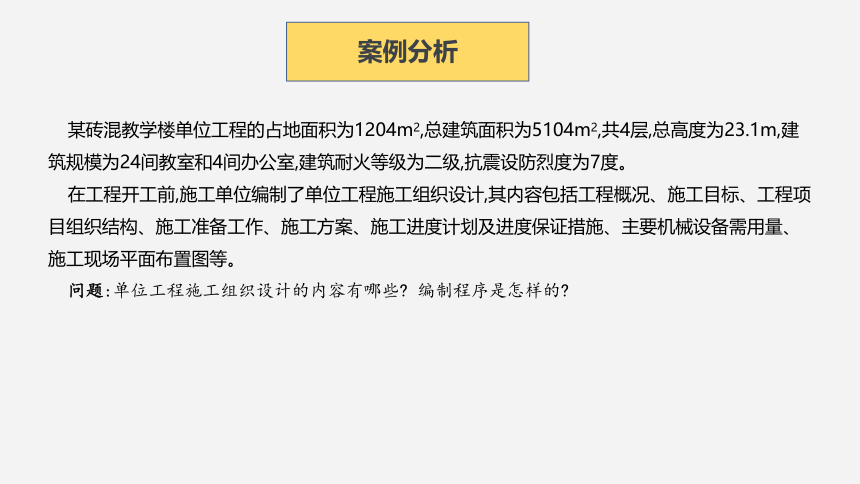

某砖混教学楼单位工程的占地面积为1204m2,总建筑面积为5104m2,共4层,总高度为23.1m,建筑规模为24间教室和4间办公室,建筑耐火等级为二级,抗震设防烈度为7度。
在工程开工前,施工单位编制了单位工程施工组织设计,其内容包括工程概况、施工目标、工程项目组织结构、施工准备工作、施工方案、施工进度计划及进度保证措施、主要机械设备需用量、施工现场平面布置图等。
问题:单位工程施工组织设计的内容有哪些 编制程序是怎样的
案例分析
6.6
单位工程施工现场平面布置图

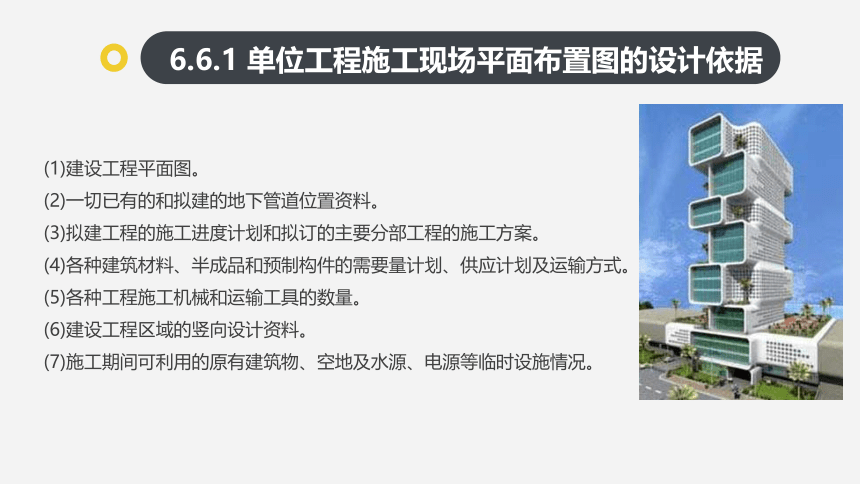

(1)建设工程平面图。
(2)一切已有的和拟建的地下管道位置资料。
(3)拟建工程的施工进度计划和拟订的主要分部工程的施工方案。
(4)各种建筑材料、半成品和预制构件的需要量计划、供应计划及运输方式。
(5)各种工程施工机械和运输工具的数量。
(6)建设工程区域的竖向设计资料。
(7)施工期间可利用的原有建筑物、空地及水源、电源等临时设施情况。
6.6.1 单位工程施工现场平面布置图的设计依据

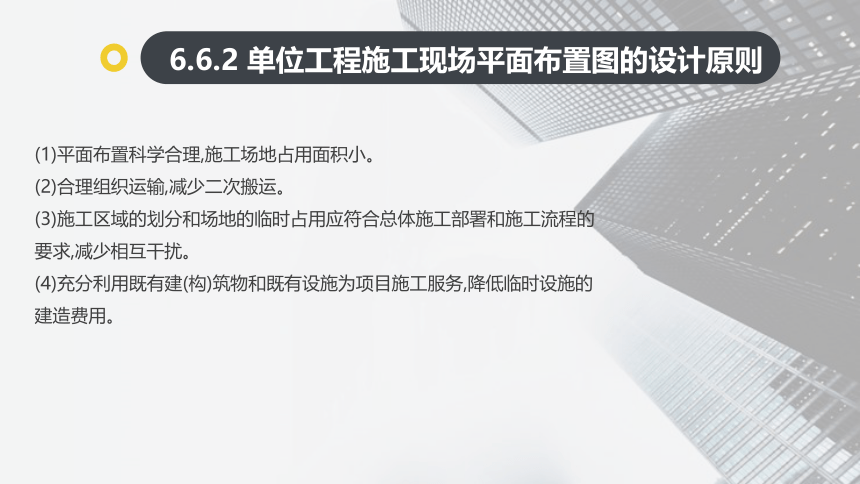

(1)平面布置科学合理,施工场地占用面积小。
(2)合理组织运输,减少二次搬运。
(3)施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求,减少相互干扰。
(4)充分利用既有建(构)筑物和既有设施为项目施工服务,降低临时设施的建造费用。
6.6.2 单位工程施工现场平面布置图的设计原则
(5)临时设施应方便生产和生活,办公区、生活区和生产区宜分开设置。
(6)符合节能、环保、安全和消防等要求。
(7)遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
根据上述设计原则,结合现场的实际情况,根据各类工程的不同特点分阶段布置平面图;可选出几个可行的设计方案,从施工用地面积、施工临时道路、管线长度、施工场地利用率、场地材料搬运量及搬运距离等方面对其进行分析和比较,从中选取技术合理、费用经济的方案。

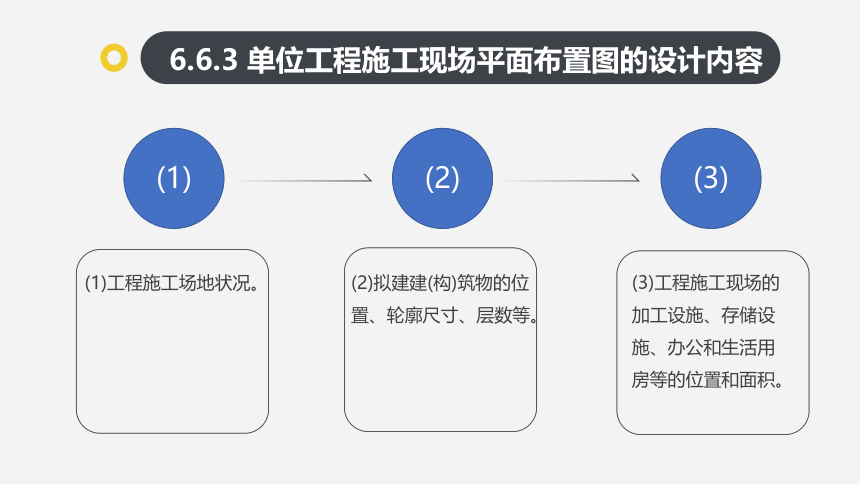

(1)工程施工场地状况。
(2)拟建建(构)筑物的位置、轮廓尺寸、层数等。
(3)工程施工现场的加工设施、存储设施、办公和生活用房等的位置和面积。
(1)
(2)
(3)
6.6.3 单位工程施工现场平面布置图的设计内容

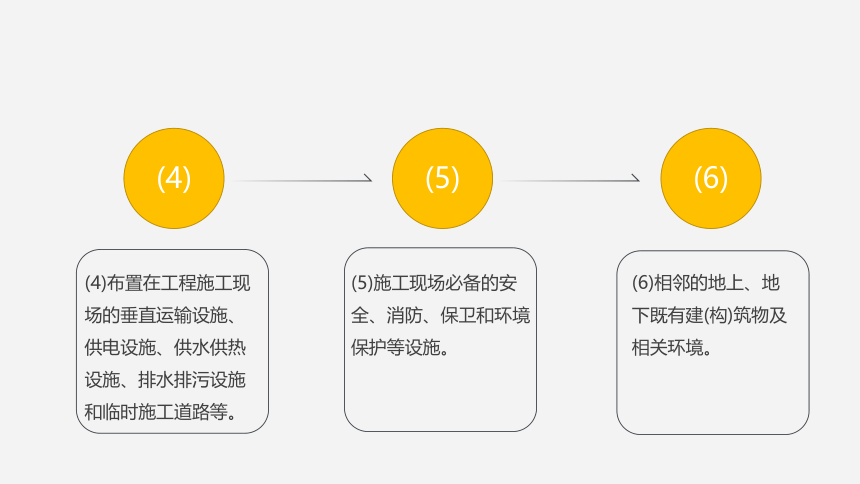

(4)布置在工程施工现场的垂直运输设施、供电设施、供水供热设施、排水排污设施和临时施工道路等。
(5)施工现场必备的安全、消防、保卫和环境保护等设施。
(6)相邻的地上、地下既有建(构)筑物及相关环境。
(4)
(5)
(6)

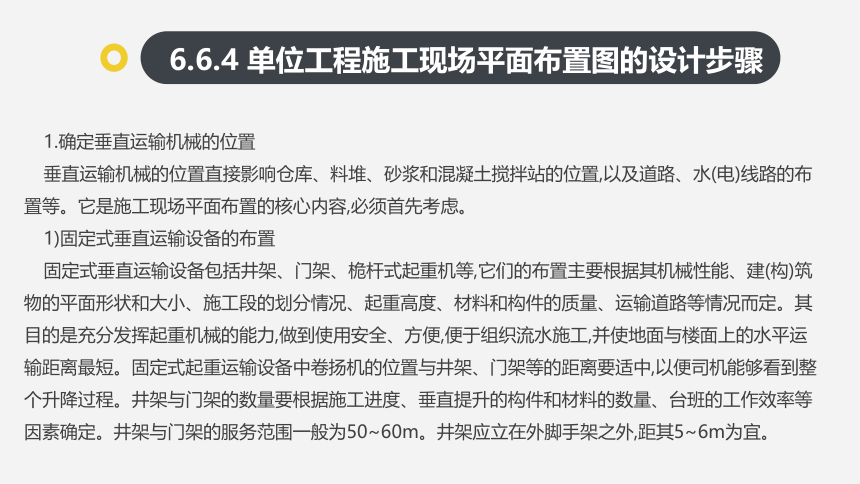

1.确定垂直运输机械的位置
垂直运输机械的位置直接影响仓库、料堆、砂浆和混凝土搅拌站的位置,以及道路、水(电)线路的布置等。它是施工现场平面布置的核心内容,必须首先考虑。
1)固定式垂直运输设备的布置
固定式垂直运输设备包括井架、门架、桅杆式起重机等,它们的布置主要根据其机械性能、建(构)筑物的平面形状和大小、施工段的划分情况、起重高度、材料和构件的质量、运输道路等情况而定。其目的是充分发挥起重机械的能力,做到使用安全、方便,便于组织流水施工,并使地面与楼面上的水平运输距离最短。固定式起重运输设备中卷扬机的位置与井架、门架等的距离要适中,以便司机能够看到整个升降过程。井架与门架的数量要根据施工进度、垂直提升的构件和材料的数量、台班的工作效率等因素确定。井架与门架的服务范围一般为50~60m。井架应立在外脚手架之外,距其5~6m为宜。
6.6.4 单位工程施工现场平面布置图的设计步骤
2)自行杆式起重机的布置
布置自行杆式起重机时,要考虑其起重高度、构件的质量、回转半径、吊装方法、建(构)筑物的平面形状等。对于装饰工程,一般只考虑固定式垂直运输设备最小起重臂长的影响,避免臂杆与已建结构或构件相碰撞。自行杆式起重机的开行路线要尽量短,尤其是对汽车式或轮胎式起重机,尽量使其停机一次能吊足够多的构件,避免反复打支腿而影响吊装的速度。
3)塔式起重机的布置
塔式起重机既可以用于垂直运输也可以用于现场的水平运输,它分为轨道式、固定式、附着式、内爬式四种。
(1)轨道式塔式起重机的布置。轨道式塔式起重机的布置要结合建(构)筑物的平面形状和四周的场地条件综合考虑,要使建(构)筑物的平面尽量处于塔臂的活动范围之内,避免出现“死角”,要使构件、成品及半成品的堆放位置及搅拌站的前台尽量处于塔臂的活动范围之内,同时应做好轨道四周的排水工作。布置塔吊时还要注意安塔和拆塔时是否有足够的场地,尤其是拆塔时。同时还应注意塔基是否坚实、可靠,双塔回转时是否有重合碰撞的可能,等等。
(2)固定式塔式起重机的布置。固定式塔式起重机不需要铺设轨道,但其作业范围比轨道式塔式起重机小。
(3)附着式塔式起重机的布置。附着式塔式起重机占地面积小、起重高度大,可自行升高,但对建(构)筑物作用有附着力。其多为桩基或厚大体积的钢筋混凝土塔基。塔基的施工与结构基础施工尽量同步进行。
(4)内爬式塔式起重机的布置。内爬式塔式起重机布置在建(构)筑物的内侧,作用有效范围大,适用于高层建(构)筑物的施工。
附着式塔式起重机和内爬式塔式起重机的布置均应在满足起重高度与起重量的前提下进行,使拟建的建(构)筑物在塔吊半径(R)的回转范围内,如图6-6所示。
2.布置加工厂
加工厂一般包括混凝土搅拌站、构件预制厂、钢筋加工厂、木材加工厂、金属结构加工厂等。布置这些加工厂时,主要考虑使来料加工和成品、半成品运往需要地点的总运输费用最小,保证加工厂的生产和工程项目施工互不干扰。
考虑到运输和装卸料的方便,仓库和材料堆场、构件堆场的位置应尽量靠近使用地点或在起重能力范围内,以缩短运距,避免二次搬运。
根据施工阶段、施工部位和起重机械类型的不同,材料、构件堆场位置的确定一般应符合以下几点要求。
(1)当采用固定式垂直运输设备时,施工材料宜布置在垂直运输机械的附近;当采用自行杆式起重机进行水平或垂直运输时,施工材料应沿起重机的开行路线布置,且其位置应在起重臂的最大起重半径范围内;当采用塔式起重机进行垂直运输时,施工材料应布置在塔式起重机的有效起重幅度范围内。
3.确定仓库及材料、构件堆场的位置
(2)当多种材料同时布置时,大宗的、质量大的和先期使用的材料应尽可能布置在使用地点或起重机附近,而少量的、质量小的和后期使用的材料可布置得稍远一些。例如,砂、石、水泥等大宗材料应尽量布置在搅拌站附近,使搅拌材料至搅拌机的运距尽量短。常用材料仓库或堆场面积的计算参考指标见表6-6。
(3)按不同的施工阶段和材料的特点,在其相同的位置上布置不同的材料。
4.布置现场运输道路
1)场外交通的引入
(1)铁路运输。一般大型工业企业都设有永久性铁路专用线,通常应提前修建,以便为工程项目施工提供服务。由于铁路的引入将严重影响场内施工的运输和安全,因此,一般应先将铁路引入工地两侧,当整个工程进展到一定程度、工程可分为若干个独立施工区域时,再将铁路引入工地中心区,此时铁路对每个独立的施工区域都不应有干扰,应位于各施工区域的外侧。
(2)水路运输。当大量物资由水路运输时,应充分利用原有码头的吞吐能力。一般码头和工程项目的施工现场有一定的距离,故应考虑在码头上建仓储库房,以及解决从码头运往工地的运输问题。
(3)公路运输。由于公路布置较灵活,因此一般先将仓库、加工厂等生产性临时设施布置在最方便、经济合理的地方,然后布置通向场外的公路线。
2)施工现场内临时道路的布置
根据各加工厂、仓库及施工对象的相对位置,反复研究货物周转运行图,区分主要道路和次要道路,进行道路的整体规划,以保证运输畅通、车辆行驶安全、造价低。在施工现场内布置运输道路时应考虑以下三点。
(1)尽量利用拟建的永久性道路。提前修建永久性道路,或先修路基,铺设简易路面,待项目完成后再铺设路面。
(2)保证运输道路的畅通。为使运输工具有回转的可能性,道路应围绕单位工程环形布置,转弯半径要满足最长车辆拐弯的要求。路基要坚实,做到雨期不泥泞、不翻浆。道路两侧要设有排水沟,方便雨期排水。排水沟的深度不应小于0.4m,底宽不应小于0.3m。
(3)合理规划拟建道路与地下管网的施工顺序。在修建永久性道路时,应考虑道路下面的地下管网,避免将来重复开挖,尽量做到一次性到位,以节约投资。现场内临时道路的路面种类和厚度见表6-7,临时道路的技术要求见表6-8。
5.确定各类临时设施的位置
临时设施分为生产性临时设施(如砂浆搅拌棚、水泵房、木工棚等)和非生产性临时设施(如办公室、工人休息室、警卫室、食堂、厕所等)。
(1)木工棚宜布置在离建(构)筑物四周稍远一点的位置,且有一定的材料、成品堆放场地。
(2)易燃易爆品仓库应远离锅炉房及工人休息室布置。
(3)现场的生活福利设施为非生产性临时设施,应尽量少设,必须设置时应方便使用,尽量设在工人较集中的地方,但又不妨碍施工,并要符合防火、保卫的规定。
(4)食堂可布置在工地内部或工地与生活区之间。
(5)全工地性管理用房(如办公室、门卫等)应设在工地入口处。
6.布置现场水、电管网
布置临时性水、电管网时,尽量利用可用的水源和电源。一般排水干管和输电线应沿主干道布置;水池、水塔等储水设施应设在地势较高处;总变电站应设在高压电入口处;消防站应布置在工地出入口附近,消火栓应沿道路布置;过冬的管网要采取保温措施。
1)施工水网的布置
现场用水包括生产用水、生活用水、消防用水三大类。在可能的条件下,建筑装饰工程施工用水及消防用水要尽量利用工程永久性供水系统,以节约临时供水设施的费用。
(1)施工用的临时给水管一般由建设单位的干管或自行布置的干管接到施工现场。布置时应力求管网长度最短,管径、水嘴的位置与数量根据工程要求而定。管道应埋入地下,尤其是受天气寒冷的影响,要埋置在冰冻层以下,避免冬期施工时水管被冻裂。
(2)在供水管网中应按防火要求布置室外消防栓。消防栓应沿道路设置,距路边不大于2m,距建筑物外墙既不应小于5m,也不应大于25m。消防栓的间距不应大于120m。工地消防栓应设有明显的标志,且其周围3m以内不准堆放建筑材料。
(3)为了排除地面水和地下水,应及时敷设永久性排水管,并结合现场地形在建筑物周围设置排泄地面水的设施。
2)临时供电设施的布置
(1)为了方便维修,施工现场一般采用架空配电线路,要求现场架空线与施工建筑物的水平距离不小于10m;架空线与地面的垂直距离不小于6m,当跨越建筑物或临时设施时,垂直距离不小于2m。
(2)现场线路应尽量架设在道路的一侧,且尽量保持水平;在低压线路中,电杆间距应为25~40m,分支线及引入线均应由电杆处接出,不得从两杆之间接线。
(3)单位工程施工用电应在全工地性施工总平面布置图中统筹考虑,包括用电量计算、电源选择、电力系统的选择和配置。若为独立的单位工程,则应根据计算得到的有用电量和建设单位可提供电量决定是否选用变压器。设置变压器时应综合考虑施工期间及以后长期使用的需要,其位置应远离交通道口,应设在现场边缘高压线接入处,并在距变压器2m 以外的地方用高度大于1.7m的铁丝网围起来,以确保安全。
课堂实训
课堂实训 编制单位工程施工组织设计
一、实训项目
针对某小型单位工程项目，编制单位工程施工组织设计。
二、实训目的
（1）了解单位工程施工组织设计的编制程序和编制方法。
（2）熟悉单位工程施工进度计划编制及施工现场平面布置的方法。
课堂实训
三、实训流程
（1）自行选择一个小型的单位工程项目。
（2）将学生每6~8人分为一组，选定组长负责组内工作。
（3）由组长负责组织小组成员熟悉工程的基本情况和相关图纸，制订工作计划，合作完成单位工程施工组织设计的编制工作。
（4）各小组进行汇报交流，限时10 min。
四、实训评价
(1)各小组对汇报交流情况进行互评打分。
(2)指导老师打分并点评。
