(共60张PPT)
楼地层
CONTENTS
01
一 楼地层概述
02
二 钢筋混凝土楼板
03
三 楼地面
目录
04
四 楼地层细部构造
05
五 顶棚
06
六 阳台和雨棚

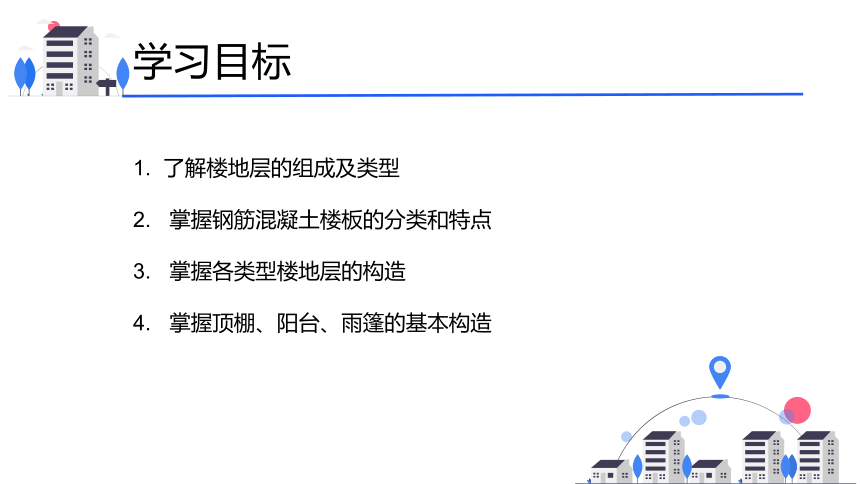

学习目标
了解楼地层的组成及类型
掌握钢筋混凝土楼板的分类和特点
掌握各类型楼地层的构造
掌握顶棚、阳台、雨篷的基本构造
5.1 楼地层概述
01

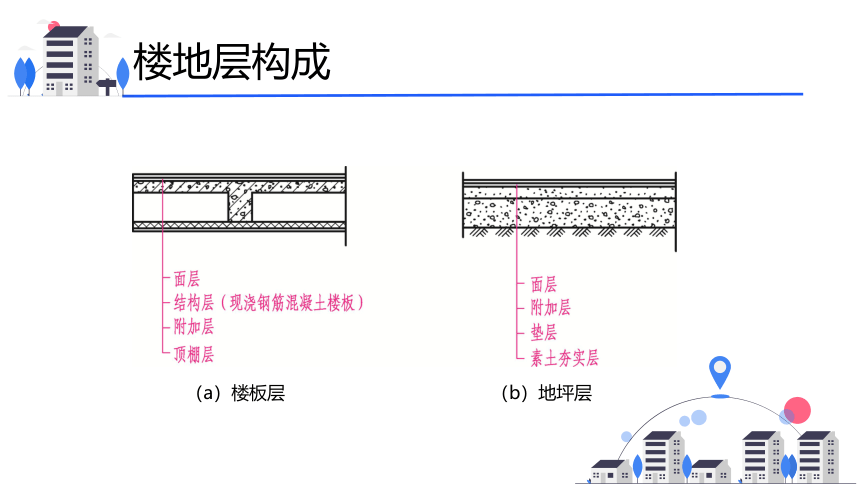

楼地层构成
（a）楼板层 （b）地坪层

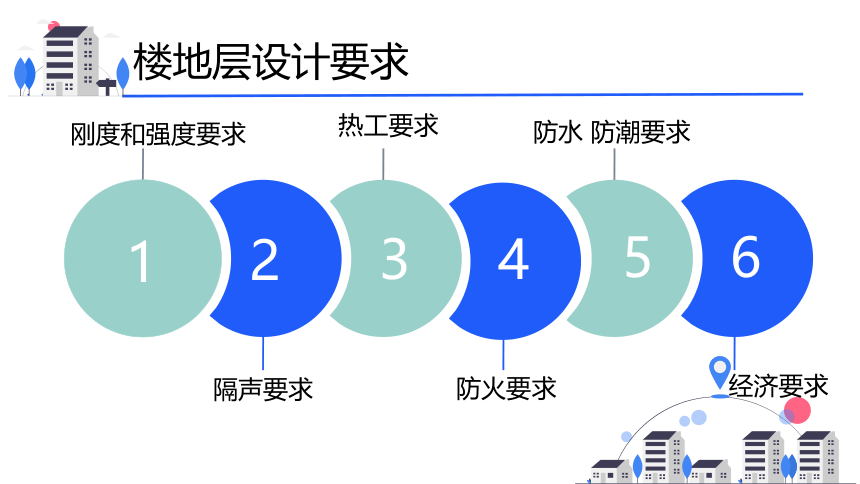

楼地层设计要求
1
刚度和强度要求
热工要求
防水 防潮要求
经济要求
防火要求
隔声要求
2
3
4
5
6

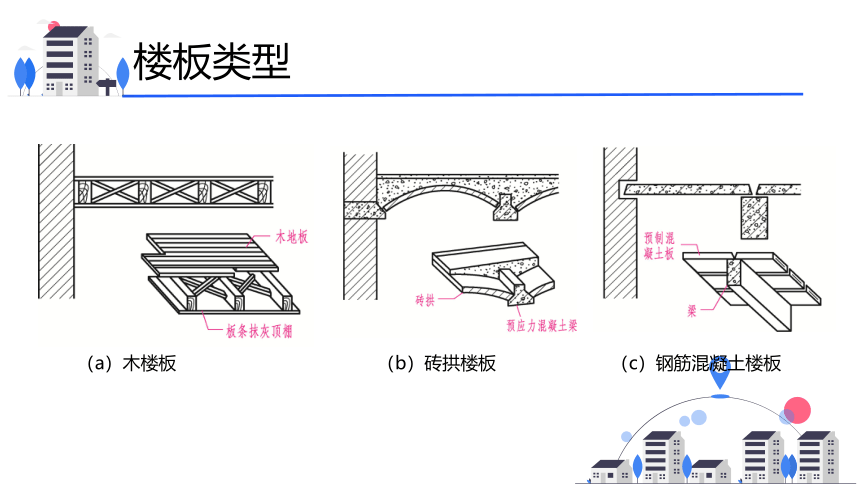

楼板类型
（a）木楼板 （b）砖拱楼板
（c）钢筋混凝土楼板
5.2 钢筋混凝土楼板
02
钢筋混凝土楼板

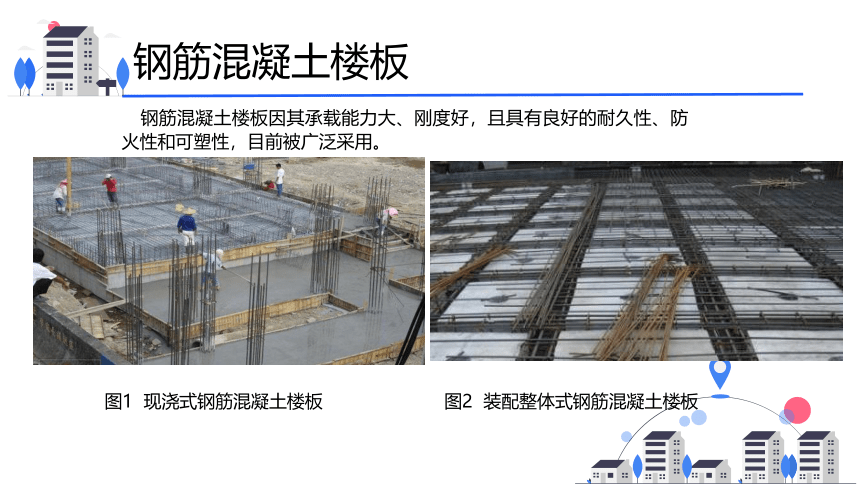

图1 现浇式钢筋混凝土楼板 图2 装配整体式钢筋混凝土楼板
钢筋混凝土楼板因其承载能力大、刚度好，且具有良好的耐久性、防火性和可塑性，目前被广泛采用。

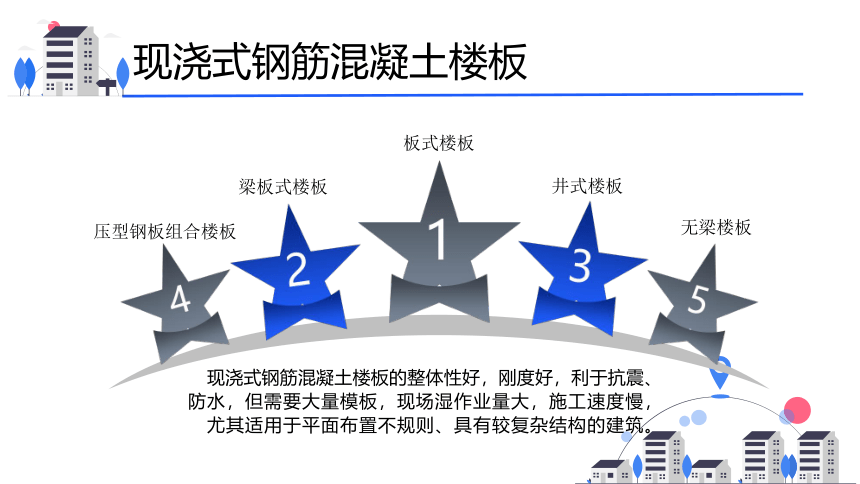

现浇式钢筋混凝土楼板
板式楼板
梁板式楼板
井式楼板
无梁楼板
压型钢板组合楼板
现浇式钢筋混凝土楼板的整体性好，刚度好，利于抗震、防水，但需要大量模板，现场湿作业量大，施工速度慢，
尤其适用于平面布置不规则、具有较复杂结构的建筑。

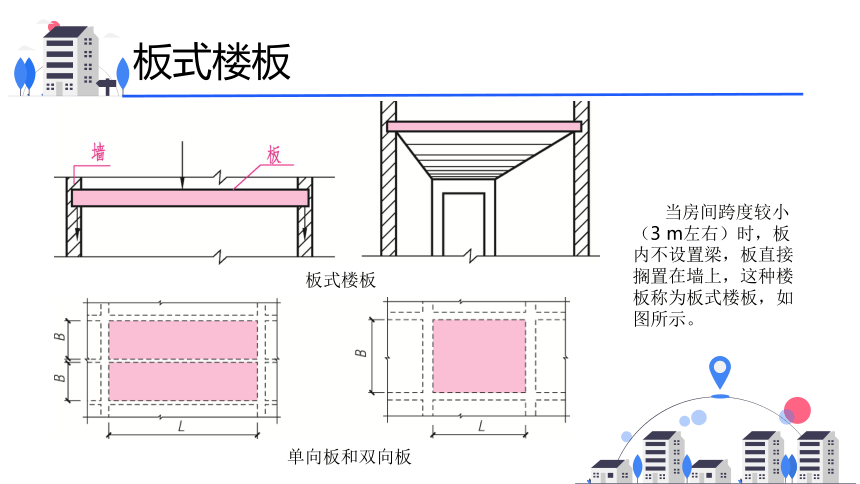

板式楼板
单向板和双向板
板式楼板
当房间跨度较小（3 m左右）时，板内不设置梁，板直接搁置在墙上，这种楼板称为板式楼板，如图所示。

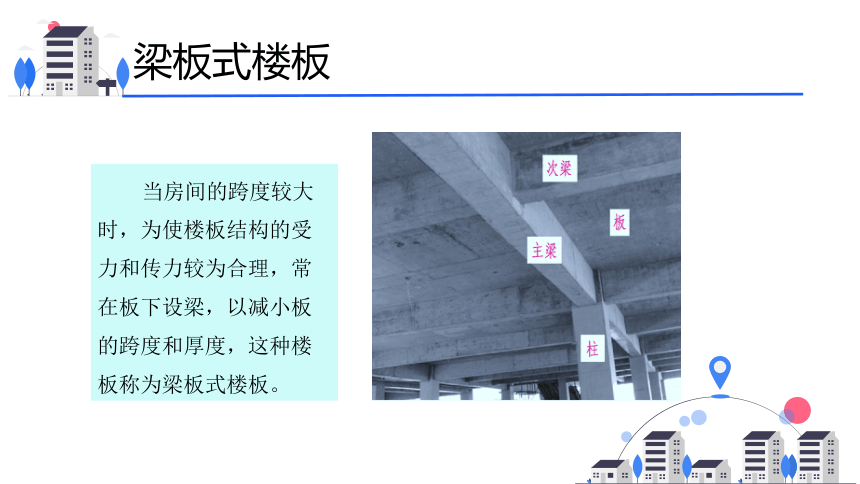

梁板式楼板
当房间的跨度较大时，为使楼板结构的受力和传力较为合理，常在板下设梁，以减小板的跨度和厚度，这种楼板称为梁板式楼板。
梁板式楼板
梁板式楼板由板和梁（包括主梁和次梁）构成。主梁搁置在墙体或承重柱上，次梁搁置在主梁上，板搁置在次梁上。梁板式楼板的荷载传递路径为板→次梁→主梁→墙或柱。梁板式楼板的结构布置示意如图所示
主梁的间距就是次梁的跨度，次梁的间距就是板的跨度
井式楼板
（a）正井式楼板 （b）斜井式楼板
当房间的尺寸较大，并接近于正方形时，常沿两个方向等距交叉布置梁，梁截面高度相等，不分主次，这种楼板称为井式楼板。它可分为正井式楼板和斜井式楼板两种，如图所示。
无梁楼板
无梁楼板
无梁楼板的柱帽和托板
无梁楼板的柱网通常为正方形或矩形，经济跨度为6 m左右，板厚一般大于120 mm，常用于商场、仓库、展览馆等建筑。
压型钢板组合楼板
实物图
结构示意图
装配整体式钢筋混凝土楼板
密肋填充楼板
叠合楼板
装配整体式钢筋混凝土楼板是预制和现浇相结合的楼板，即预制部分构件并在现场安装，然后整体浇筑其余部分连接成整体。这种楼板的整体性好，可节省模板，施工速度较快。
密肋填充楼板
（a）现浇密肋填充楼板 （b）预制密肋填充楼板
密肋填充楼板板底平整，保温、隔热、隔声效果好，肋的截面尺寸不大，楼板结构占据的空间较少，是一种较好的结构形式。
叠合楼板
叠合楼板是以预制混凝土薄板为永久模板承受施工荷载，板面现浇混凝土叠合层，并配以少量的支座负弯矩钢筋而成的装配整体式楼板，如图所示。
叠合楼板
为保证预制混凝土薄板与叠合层有较好的连接，应对薄板表面进行处理。常见的处理方法有两种，即在薄板表面刻槽或在薄板表面露出较规则的三角形结合钢筋，如图所示。
6.3 楼地面
03
整体类地面
2
水泥砂浆地面
1
3
石混凝土地面
水磨石地面
楼地面-水泥砂浆地面
水泥砂浆地面是在混凝土垫层或结构层上抹水泥砂浆。其优点是构造及施工简单、坚固耐磨、防潮防水且造价低廉，是目前普遍采用的一种低档地面；缺点是易起灰、无弹性、保温效果差、不易清洁等。
楼地面-石混凝土地面
细石混凝土地面是在混凝土基层上浇筑30～40 mm厚C20细石混凝土，并随捣随压光。为提高整体性和抗震要求，可内配A4@200的钢筋网。细石混凝土地面比水泥砂浆地面的强度和刚度均好。
楼地面-水磨石地面
水磨石地面是指将天然石料的石屑与水泥砂浆拌和在一起，浇筑、抹平，经结硬后再磨光、打蜡而成的楼地层。水磨石地面坚硬耐磨、光洁美观、不易起灰，常用于建筑的门厅、走廊、楼梯间及卫生间的地面。
板块类地面
陶瓷地砖地面
陶瓷锦砖地面
石材地面
木地面
陶瓷锦砖地面
陶瓷锦砖又称马赛克，其质地坚硬、耐磨、防水、耐酸碱、易清洁，主要用于防滑及卫生要求高的卫生间、厨房等地面，如图所示。
陶瓷地砖地面
陶瓷地砖又称墙地砖，其规格多样、色彩丰富、砖面平整、抗腐耐磨、施工方便，且装饰效果好，如图所示
石材地面
石材地面可分为天然石材地面和人造石材地面，如图所示。其中，天然石材纹理清晰、自然朴实，但有色差，是常用的楼地面铺装材料之一，如花岗石、大理石等；人造石材强度高、耐磨、色彩艳丽，是高档装饰材料
木地面
木地面有很好的弹性、蓄热性和接触感，且不起灰、不返潮、易清洁，常用于住宅、宾馆、体育馆、舞台等建筑中。
木地面
木
地面
实铺式木地面
实铺式木地面是在刚性垫层或结构层上直接铺钉木搁栅，然后在木搁栅上铺钉毛地板，最后在毛地板之上安装木地板。
空铺式木地面
空铺式木地面是在地面砌筑地垄墙，将木地板架空。因住宅居室高度较低，空铺式木地板的构造方法已较少使用。
粘贴式木地面
粘贴式木地面是先在结构层上用15 mm厚1∶3水泥砂浆找平，然后用沥青胶、环氧树脂或乳胶等黏结材料直接将木地板粘贴在找平层上。
卷材类地面
卷材类地面是用卷材铺贴而成的地面，具有美观大方、富有弹性、保温、消声、易清洁等特点。常见的卷材有地毯、橡胶地毡、塑料地毡等。卷材可以干铺，也可以用胶黏剂将其粘贴在水泥砂浆找平层上。
涂料类地面
涂料类地面是在地面上涂布一层由合成树脂加入填料、颜料等搅拌而成的材料，硬化后形成整体无缝的面层。其主要特点是无缝，整体性强，易于清洁，耐化学腐蚀性好，有明显的弹性和良好的耐磨、抗冲击性能
6.4 楼地层细部构造
04
楼地层排水
楼地层排水的通常做法是将面层按需要设置1%～1.5%的坡度，并配置地漏。
楼地层防水
当房间有较高的防水要求时，还需在结构层上设置一道防水层，再做地面面层。为防止积水沿房间四周侵入墙身，应将防水层沿墙角向上翻起成泛水，高度一般高出楼地面150～200 mm。楼地层防水构造如图所示。
楼地层防水-普通管道
常温普通管道穿过楼板构造示意图
楼地层防水-热力管道
热力管道穿过楼板示意图
楼层隔声
楼层隔声主要是隔绝固体传声，减弱固体的撞击能量，其做法通常有采用弹性面层、弹性垫层或增设吊顶等。如图所示为某楼层隔声构造示意图。
踢脚和墙裙
踢脚和墙裙
6.5 顶棚
05
顶棚
直接式顶棚
吊挂式顶棚
顶棚又称天棚或天花板，是室内空间上部的装修层。顶棚是建筑装饰工程的重要组成部分，其构造设计与选择应从建筑功能、建筑声学、建筑照明、建筑热工、设备安装、管线敷设、维护检修、防火安全、美观要求等多方面综合考虑。
直接式顶棚
直接式顶棚是指在楼板下直接喷刷涂料、抹灰或粘贴饰面材料的顶棚
吊顶式顶棚-吊顶组成
吊顶主要由吊杆（吊索）、龙骨、面层三个部分组成
吊顶式顶棚-吊顶构造木龙骨吊顶
吊顶式顶棚-吊顶构造轻钢龙骨吊顶
（a）龙骨外露 （b）龙骨不外露
6.6 阳台和雨棚
06
阳台的分类
功能
按功能不同，阳台可分为生活阳台与服务阳台
外墙所在位置
按在外墙所处位置不同，阳台可分为中间阳台与转角阳台。
与建筑物外墙关系
按与建筑物外墙关系不同，阳台可以分为凸阳台、凹阳台和半凸半凹阳台，如图所示。
（a）凸阳台 （b）凹阳台 （c）半凸半凹阳台
阳台的构成
阳台主要由承重结构（阳台板、挑梁、封口梁）和围护结构（栏杆或栏板、扶手）组成，如图所示。
阳台的结构方式
（a）搁板式 （b）挑板式 （c）挑梁式
阳台结构方式
搁板式阳台：又称墙承式阳台，其阳台板直接支承在两侧的横墙上，多用于凹阳台。搁板式阳台板与楼板的施工方法一致。
挑板式阳台：一般有两种做法，一种是将房间楼板直接向墙外悬挑形成阳台板；另一种是将阳台板和墙梁现浇在一起，利用梁上部墙体的重量来防止阳台倾覆。
挑梁式阳台：在阳台两端设挑梁，挑梁上搁板。这种方式构造简单，施工方便，阳台板与楼板规格一致，是较常采用的一种方式。
阳台细部构造
（a）空花栏杆 （b）实心栏板 （c）组合栏板
阳台细部构造
栏杆和栏板是阳台外围设置的竖向围护构件。其作用是承受人们倚扶时的侧向推力，同时对整个房屋有一定的装饰作用。栏杆和栏板的高度应大于人体重心高度，一般不小于1.05 m，高层建筑的栏杆和栏板应加高，但不宜超过1.2 m。栏杆的垂直立杆的间距应小于110 mm。栏杆空透，具有较高装饰性，南方应用较多；栏板便于封闭阳台保暖，北方地区应用较多。
阳台细部构造
（a）钢筋混凝土栏板 （b）砖栏板 （c）玻璃栏板
阳台排水
（a）外排水
（b）内排水
雨棚-钢筋混凝土雨棚
（a）板式雨篷 （b）梁板式雨篷
钢筋混凝土雨篷构造
雨棚-钢结构悬挑雨篷
钢结构悬挑雨篷由支撑系统、骨架系统和板面系统三部分组成
雨篷-玻璃采光雨篷
玻璃采光雨篷是用阳光板、钢化玻璃做雨篷面板的新型透光雨篷
雨棚-膜结构雨篷
膜结构雨篷是用膜材料（PVC膜、PTFE膜、ETFE膜等）制作出来的雨篷
感谢聆听
