第9章 门窗2

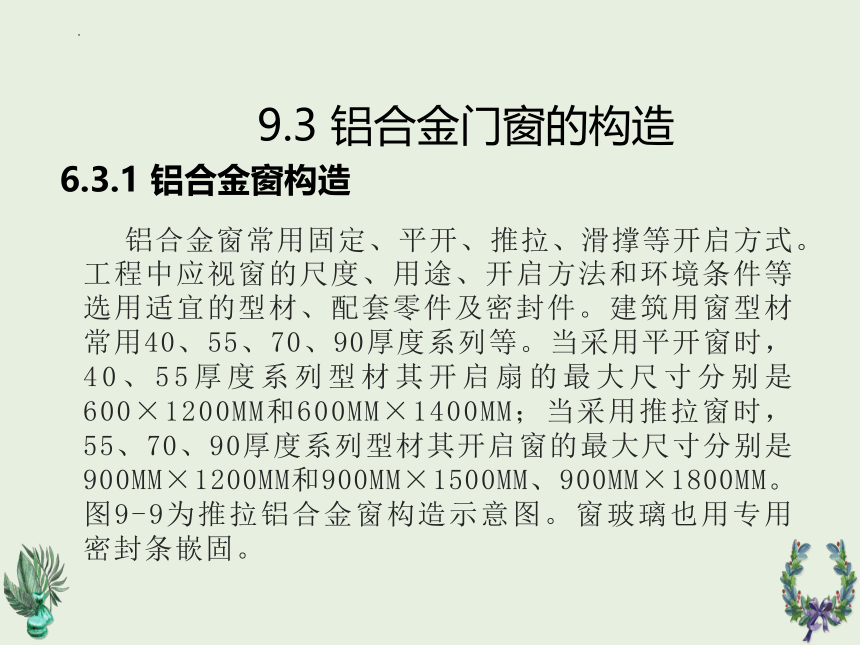

铝合金窗常用固定、平开、推拉、滑撑等开启方式。工程中应视窗的尺度、用途、开启方法和环境条件等选用适宜的型材、配套零件及密封件。建筑用窗型材常用40、55、70、90厚度系列等。当采用平开窗时，40、55厚度系列型材其开启扇的最大尺寸分别是600×1200mm和600mm×1400mm；当采用推拉窗时，55、70、90厚度系列型材其开启窗的最大尺寸分别是900mm×1200mm和900mm×1500mm、900mm×1800mm。图9-9为推拉铝合金窗构造示意图。窗玻璃也用专用密封条嵌固。
6.3.1 铝合金窗构造
9.3 铝合金门窗的构造

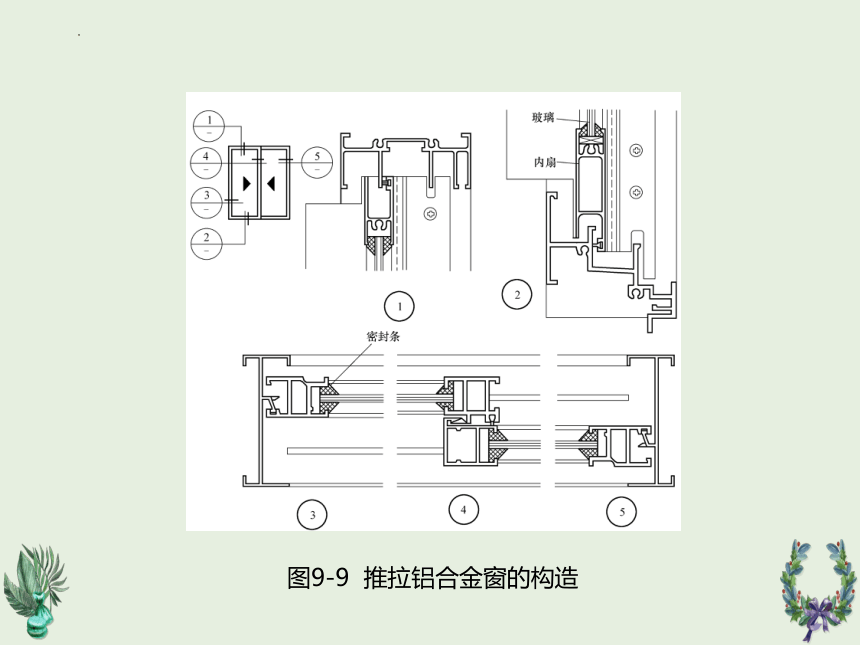

图9-9 推拉铝合金窗的构造
图9-10 铝合金窗与墙体的固定方式
a)预埋件焊接连接 b)燕尾铁脚螺栓连接 c)金属膨胀螺栓连接 d)射钉连接
铝合金窗窗框与墙之间的缝隙可用保温材料或水泥砂浆填充，并用玻璃胶等密封胶密封。
9.3.2 铝合金门构造

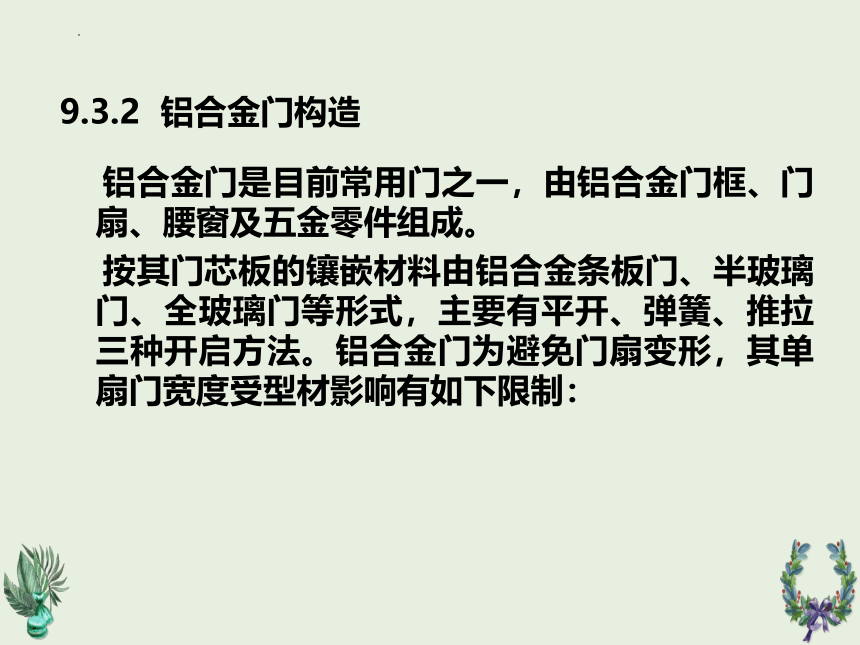

铝合金门是目前常用门之一，由铝合金门框、门扇、腰窗及五金零件组成。
按其门芯板的镶嵌材料由铝合金条板门、半玻璃门、全玻璃门等形式，主要有平开、弹簧、推拉三种开启方法。铝合金门为避免门扇变形，其单扇门宽度受型材影响有如下限制：

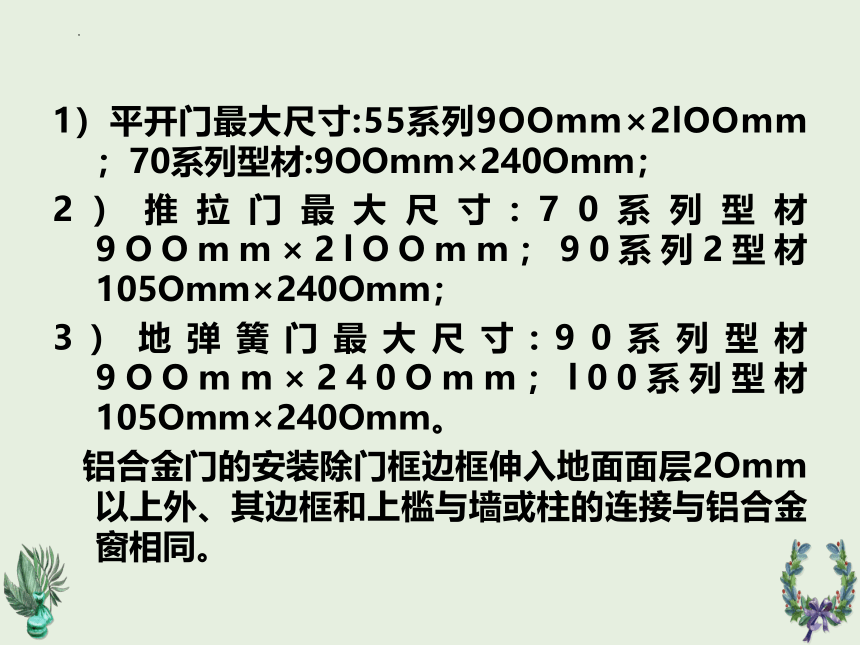

1）平开门最大尺寸:55系列9OOmm×2lOOmm；70系列型材:9OOmm×240Omm；
2）推拉门最大尺寸:70系列型材9OOmm×2lOOmm；90系列2型材105Omm×240Omm；
3）地弹簧门最大尺寸:90系列型材9OOmm×240Omm；l00系列型材105Omm×240Omm。
铝合金门的安装除门框边框伸入地面面层2Omm以上外、其边框和上槛与墙或柱的连接与铝合金窗相同。

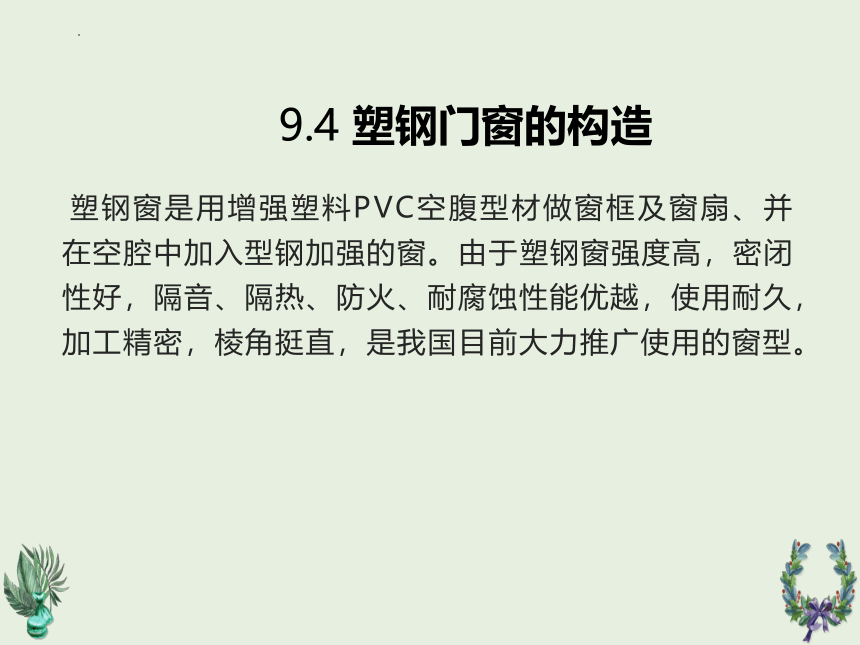

塑钢窗是用增强塑料pvc空腹型材做窗框及窗扇、并在空腔中加入型钢加强的窗。由于塑钢窗强度高，密闭性好，隔音、隔热、防火、耐腐蚀性能优越，使用耐久，加工精密，棱角挺直，是我国目前大力推广使用的窗型。
9.4 塑钢门窗的构造
塑钢窗由窗框、窗扇、窗的五金零件三部分组成，主要有平开、推拉和上悬、中悬等开启方式。
窗框和窗扇应视窗的尺度、用途、开启方法等因素选用合适的型材，材质应符合国家标准GB/T8814的规定。
一般情况下，型材框扇外壁厚度＞2.3mm，内腔加强筋厚度＞1.2mm，内腔加衬的增强型钢厚度＞1.2mm，且尺寸必须与型材内腔尺寸一致。增强型钢及紧固件应采用热镀锌的低碳钢，其镀膜厚度≥l2um。
固定窗可选用5Omm、6Omm厚度系列型材，平开窗可选用5Omm、6Omm、8Omm厚度系列型材，推拉窗可选用60mm、8Omm、90mm、lOOmm厚度系列型材。平开窗扇的尺寸不宜超过60Omm×l5OOmm，推拉窗的窗扇尺寸不宜超过9OOmn×180Omm。
塑钢窗一般采用后立口安装，在墙和窗框间的缝隙应用泡沫塑料等发泡剂填实，并用玻璃胶密封，安装时可用射钉或塑料、金属膨胀螺钉固定，也可用预埋件固定。
建筑遮阳设施有简易活动遮阳和固定遮阳两种。
简易活动遮阳是利用苇席、布篷、竹帘等措施进行遮阳，简易遮阳简单、经济、灵活，但耐久性差。
9.5.1遮阳的形式
9.5 阳台与雨篷构造
图9-11 简易遮阳
图9-12 固定遮阳板形式
a)水平遮阳板 b)垂直遮阳板 c)综合式遮阳板 d)挡板遮阳
固定遮阳板在布置时有水平遮阳板、垂直遮阳板、综合式遮阳板及挡板遮阳四种形式，如图9-12所示。在工程中应根据太阳光线的高度角及方向选择遮阳板的尺寸和布置形式。
9.5.2 遮阳板的构造及建筑处理方法
遮阳板一般采用混凝土板，也可以采用钢构架石棉瓦、压型金属板等构造。
建筑立面上设置遮阳板时，为兼顾建筑造型和立面设计要求，遮阳板布置宜整齐有规律。建筑中通常讲水平遮阳板或垂直遮阳板连续设置，形成较好的立面效果，如图9-13所示。
图9-13 遮阳板的建筑立面效果
本章主要介绍了门窗的作用和构造要求；门与窗的类型与组成；平开木门窗的构造；塑钢窗的构造；铝合金门窗的构造；建筑中遮阳的作用与形式等内容。重点是门窗的类型和平开门窗的构造。
本章回顾
1．门按其开启方式通常有平开门、弹簧门、推拉门、折叠门、转门等。平开门是最常见的门。门洞的高宽尺寸应符合现行《建筑模楼协调统一标准》（GBJ2-1986)。
2．窗的开启方式有平开窗、固定窗、悬窗、推拉窗等。窗洞尺寸通常采用3M数列作为标志尺寸。
3．平开门由门框、门扇等组成。木门扇有镶板门和夹板门 两种构造，平开窗是由窗框、窗扇、五金零件及附件组成。
4．铝合金门窗和塑钢门窗以其优良的性能，得到广泛运用。
感谢聆听
