(共22张PPT)
变形缝
CONTENTS
01
一 伸缩缝
02
二 沉降缝
目录
四 台阶与坡道
五 电梯与自动扶梯
03
三 防震缝

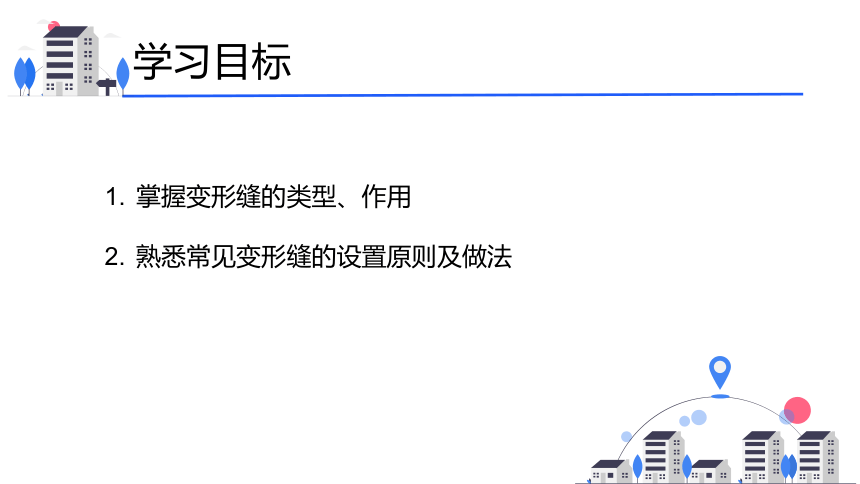

学习目标
掌握变形缝的类型、作用
熟悉常见变形缝的设置原则及做法
10.1 伸缩缝
01

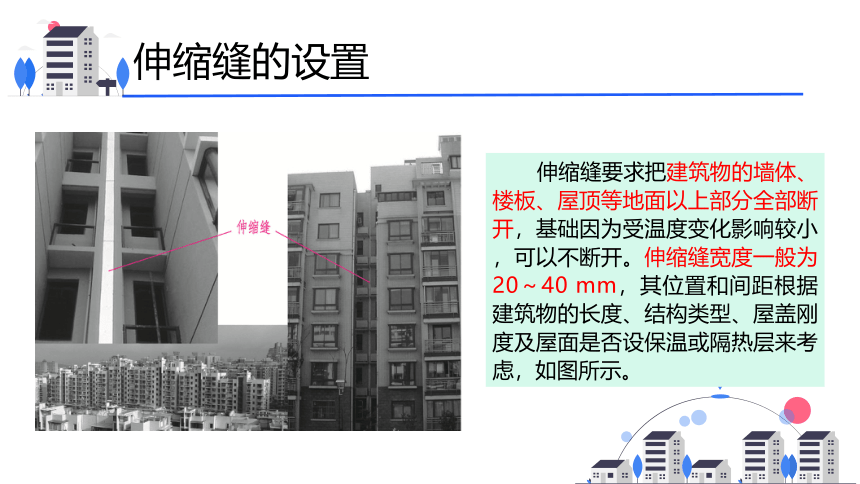

伸缩缝的设置
伸缩缝要求把建筑物的墙体、楼板、屋顶等地面以上部分全部断开，基础因为受温度变化影响较小，可以不断开。伸缩缝宽度一般为20～40 mm，其位置和间距根据建筑物的长度、结构类型、屋盖刚度及屋面是否设保温或隔热层来考虑，如图所示。
伸缩缝的设置-砌体房屋伸缩缝最大间距
屋盖或楼盖的类别 最大间距/m
整体式或装配整体式钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 50
无保温层或隔热层的屋盖 40
装配式无檩体系钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 60
无保温层或隔热层的屋盖 50
装配式有檩体系钢筋混凝土结构 有保温层或隔热层的屋盖 75
无保温层或隔热层的屋盖 60
瓦材屋盖、木屋盖或楼盖、轻钢屋盖 100

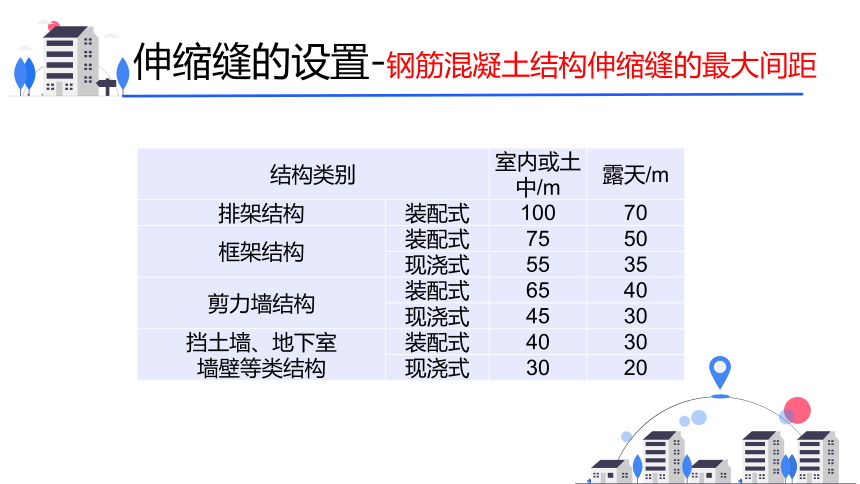

伸缩缝的设置-钢筋混凝土结构伸缩缝的最大间距
结构类别 室内或土中/m 露天/m
排架结构 装配式 100 70
框架结构 装配式 75 50
现浇式 55 35
剪力墙结构 装配式 65 40
现浇式 45 30
挡土墙、地下室
墙壁等类结构 装配式 40 30
现浇式 30 20
伸缩缝构造-墙体伸缩缝构造

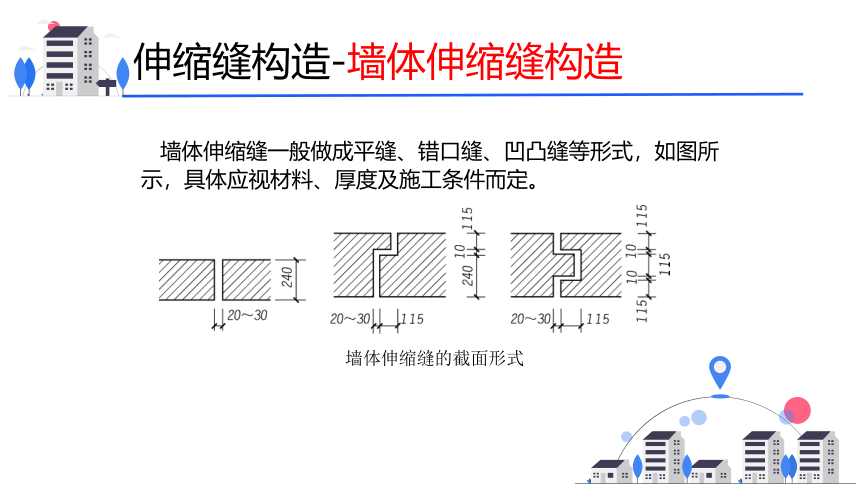

墙体伸缩缝一般做成平缝、错口缝、凹凸缝等形式，如图所示，具体应视材料、厚度及施工条件而定。
墙体伸缩缝的截面形式
伸缩缝构造-墙体伸缩缝构造
墙体伸缩缝主要采用盖缝的构造处理，所选择盖缝板的形式必须能够符合所属伸缩缝类别的变形需要并兼顾防水、防火、美观等要求。常见墙体伸缩缝的构造如图所示。
（a）外墙伸缩缝构造
（b）内墙伸缩缝构造
伸缩缝构造-楼地面伸缩缝构造
楼地面伸缩缝装置主要解决伸缩缝的盖缝处理，盖缝材料以成品金属盖板和弹性橡胶条为主。
如图1所示为铝合金盖板的楼地面伸缩缝构造示意图。
顶棚的下表面也需采用盖缝处理，处理办法应与地面、内墙的盖缝一致，如图2所示。
图1
图2
伸缩缝构造-屋面伸缩缝构造
屋面伸缩缝构造的防水要求尤为严格，同时也需兼顾美观的要求。与墙体、楼地面伸缩缝一样，屋面伸缩缝的盖缝处理也采用金属板盖缝装置。常见屋面伸缩缝构造如图所示。
10.2 平屋顶
02
沉降缝的设置
建筑物各部分相邻基础的样式、宽度及埋置深度相差较大，造成基础底部压力差异过大，易导致不均匀沉降时。
同一建筑物相邻部分的高度相差较大、荷载大小相差悬殊或结构形式变化较大，易导致不均匀沉降时。
建筑物建造在不同地基上，且难以保证均匀沉降时。
建筑物体型比较复杂、连接部位又比较薄弱时。
新建建筑物与原有建筑物紧相毗连时。
沉降缝与伸缩缝区别
1
2
3
伸缩缝只需保证建筑物在水平方向的自由伸缩变形，而沉降缝应满足建筑物各部分在竖直方向的自由变形
两种缝的宽度不同，建筑物的水平伸缩量不大，因此伸缩缝的宽度较小，而沉降缝的宽度由地基情况和建筑高度决定，可大可小
沉降缝可以兼做伸缩缝，但伸缩缝不能兼做沉降缝。当沉降缝兼做伸缩缝时，在构造设计时应满足伸缩和沉降的双重要求。
沉降缝的设置-沉降缝宽度
地基情况 建筑物高度 沉降缝宽度/mm
一般地基 5 m 5～10 m 10～15 m 30
50
70
软弱地基 2～3层 4～5层 5层以上 50～80
80～120
120
湿陷性黄土地基 30～70
基础沉降缝的构造
基础沉降缝应断开，并应避免不均匀沉降造成相互干扰。常见的砖墙条形基础沉降缝的处理方法有双墙式、悬挑式和交叉式三种，如图所示。
根据所处位置不同，沉降缝可分为基础沉降缝、墙体沉降缝等。
图1 基础沉降缝的处理方法
墙体沉降缝的构造
1—金属调节片；2—水落管；3—铁箍
墙体沉降缝的构造如图所示，其盖缝条应满足水平伸缩和垂直沉降变形的要求。
10.3 防震缝
03
防震缝的设置
一
房屋立面高差在6 m以上。
二
房屋有错层，且楼板高差大于层高的1/4。
三
各部分结构刚度、质量截然不同。
对于多层砌体结构房屋，有下列情况之一时需设置防震缝，缝两侧均应设置墙体，缝宽应根据抗震设防烈度和房屋高度确定，可采用70～100 mm。
防震缝的设置要求
框架结构房屋，当其高度不超过15 m时，其防震缝宽度不应小于100 mm；高度超过15 m时，抗震设防烈度6度、7度、8度和9度分别每增加高度5 m、4 m、3 m和2 m，宜加宽20 mm。
框架-抗震墙结构房屋的防震缝宽度不应小于第一项规定数值的70%，抗震墙结构房屋的防震缝宽度不应小于第一项规定数值的50%；且二者均不宜小于100 mm。
1
2
3
防震缝两侧结构类型不同时，宜按需要较宽防震缝的结构类型和较低房屋高度确定缝宽。
防震缝的构造
（a）外墙平缝处 （b）外墙转角处
（c）内墙平缝处 （d）内墙转角处
防震缝不应做成企口缝或错口缝，同时因缝隙较宽，构造上更应注意盖缝的牢固性、适应变形的能力及防风、防水等措施，其构造如图所示。
感谢聆听
