第9章 门窗1

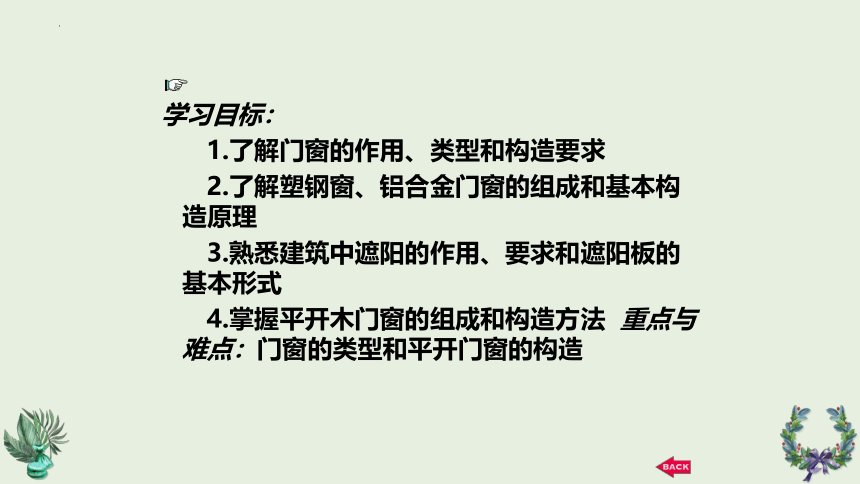

学习目标：
1.了解门窗的作用、类型和构造要求
2.了解塑钢窗、铝合金门窗的组成和基本构造原理
3.熟悉建筑中遮阳的作用、要求和遮阳板的基本形式
4.掌握平开木门窗的组成和构造方法 重点与难点：门窗的类型和平开门窗的构造

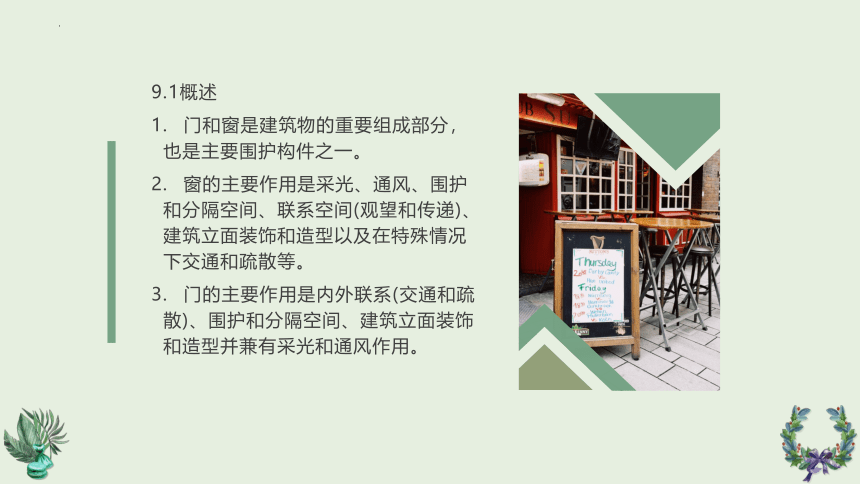

9.1概述
门和窗是建筑物的重要组成部分，也是主要围护构件之一。
窗的主要作用是采光、通风、围护和分隔空间、联系空间(观望和传递)、建筑立面装饰和造型以及在特殊情况下交通和疏散等。
门的主要作用是内外联系(交通和疏散)、围护和分隔空间、建筑立面装饰和造型并兼有采光和通风作用。

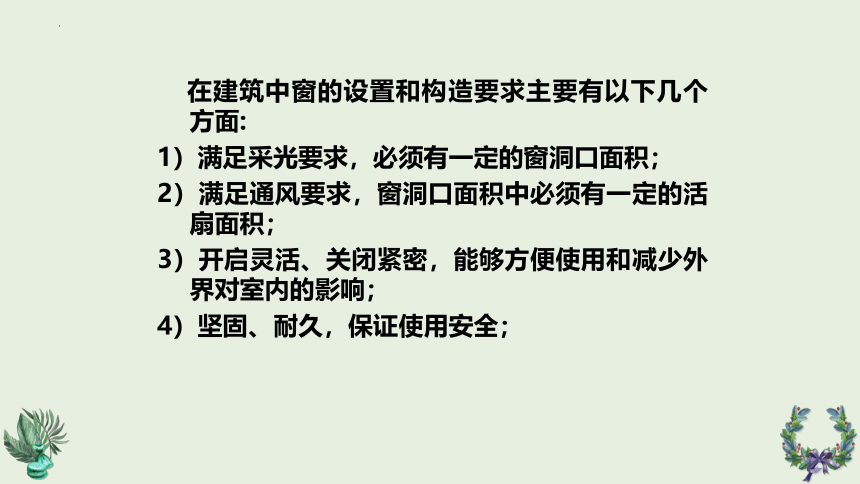

在建筑中窗的设置和构造要求主要有以下几个方面:
1）满足采光要求，必须有一定的窗洞口面积；
2）满足通风要求，窗洞口面积中必须有一定的活扇面积；
3）开启灵活、关闭紧密，能够方便使用和减少外界对室内的影响；
4）坚固、耐久，保证使用安全；

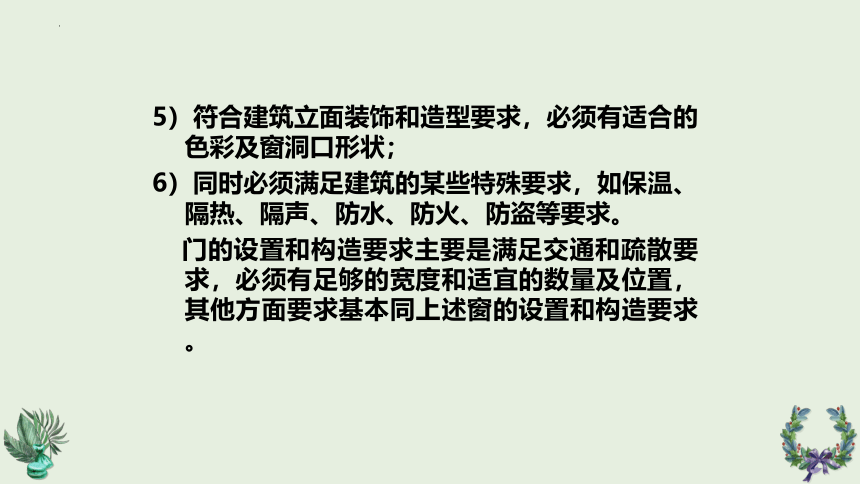

5）符合建筑立面装饰和造型要求，必须有适合的色彩及窗洞口形状；
6）同时必须满足建筑的某些特殊要求，如保温、隔热、隔声、防水、防火、防盗等要求。
门的设置和构造要求主要是满足交通和疏散要求，必须有足够的宽度和适宜的数量及位置，其他方面要求基本同上述窗的设置和构造要求。

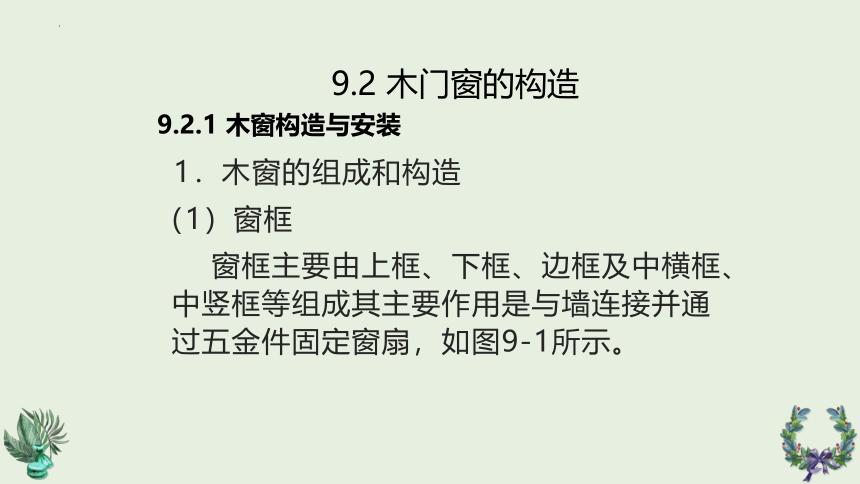

9.2.1 木窗构造与安装
9.2 木门窗的构造
1．木窗的组成和构造
（1）窗框
窗框主要由上框、下框、边框及中横框、中竖框等组成其主要作用是与墙连接并通过五金件固定窗扇，如图9-1所示。

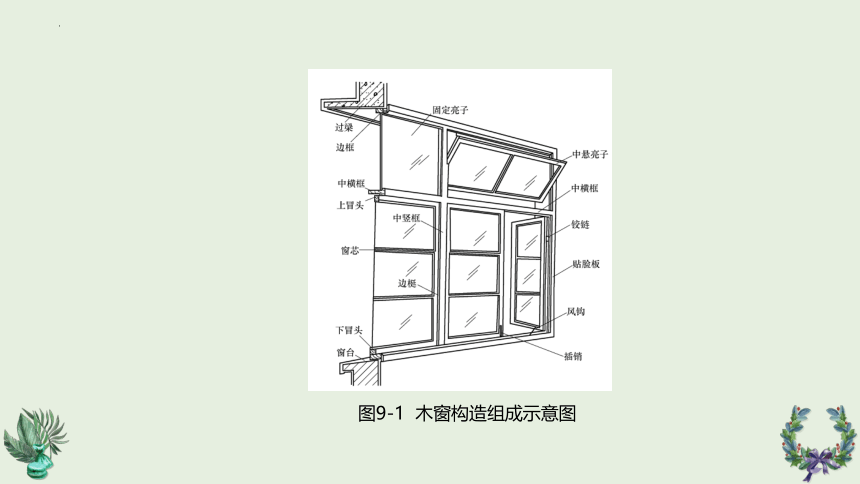

图9-1 木窗构造组成示意图

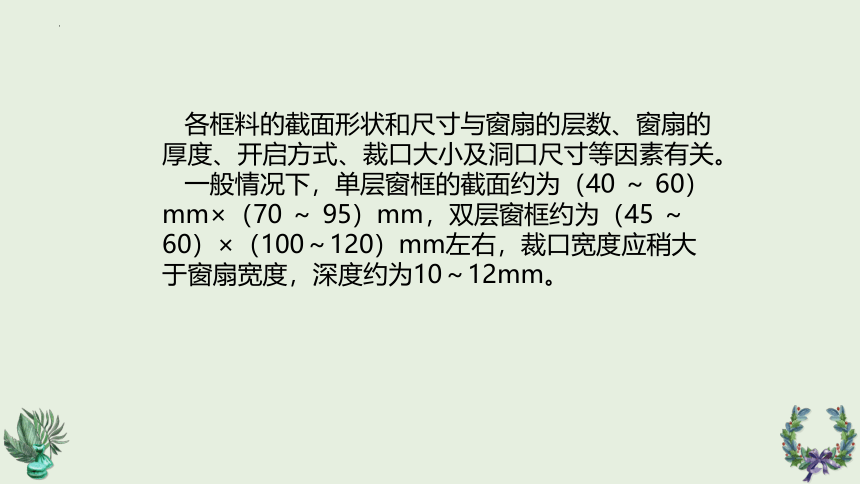

各框料的截面形状和尺寸与窗扇的层数、窗扇的厚度、开启方式、裁口大小及洞口尺寸等因素有关。
一般情况下，单层窗框的截面约为（40 ～ 60）mm×（70 ～ 95）mm，双层窗框约为（45 ～ 60）×（100～120）mm左右，裁口宽度应稍大于窗扇宽度，深度约为10～12mm。

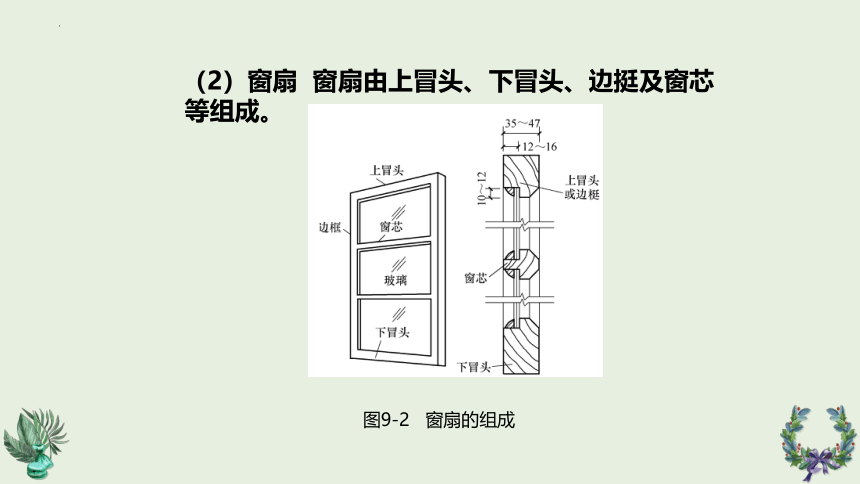

图9-2 窗扇的组成
（2）窗扇 窗扇由上冒头、下冒头、边挺及窗芯等组成。
由于木材强度较低，为避免变形，木窗扇的尺寸应控制在60Omm×l2OOmm以内。
按其镶嵌材料可分为玻璃窗扇、纱窗扇及百叶窗扇等形式。
冒头及边框的截面形状和尺寸与其扇面大小、立面划分、玻璃厚度等因素有关，一般上下冒头截面尺寸为4Omm×55mm左右，窗芯截面为4Omm×3Omn左右，裁口宽度为l5mm左右，裁口深度8mm以上。
纱窗扇的截面略小于玻璃扇。
窗扇通过铰链固定于窗框或中竖框上。
（3）窗的五金 窗的五金零件主要有铰链、插销、窗钩、拉手等。
图9-3 窗的五金
2．木窗的安装
木窗安装在外墙上时，一般安装至墙内表面抹灰面平齐的位置；内墙上的木窗可安装于墙中，也可与一侧墙面抹灰面平齐。
在施工时，一般是先安装窗框、再安装窗扇和五金零件。
施工时窗框的安装有先立口和后立口两种。
（1）先立口
先立口安装是在墙砌至窗台高度时先安装窗框并进行临时固定，然后再砌墙。
为加强窗框与墙间的连接，一般应将上框和下框由边框向外伸出120～2OOmm，并沿窗高每侧每隔5O0mm高度设木拉砖砌人墙中，如图9-4所示。
图9-4 窗框先立口构造
（2）后立口
后立口安装又称塞口安装，是在砌墙时先留出窗洞，之后再安装窗框。
为了加强窗框与墙的连接，砌墙时需在窗洞口两侧每隔500一600mm高预埋木砖(每侧不少于两块)，用长钉或螺钉将窗框固定在木砖上。
后立口安装窗框施工比较方便，但窗框与墙体之间需要留有较大的安装空隙，对密封不利，如图9-5所示。
窗框安装时凡与砖墙或混凝土柱接触的木件、预埋砖等，均应进行防腐蚀处理。
图9-4 窗框后立口构造
9.2.2 木门构造与安装
1．木门的构造
（1）门框 木门框主要由上槛和边框组成，当洞口尺寸较大、有多扇组合时，需增加横档和中框，如图9-6所示。
图9-6 门的构造组成
（2）门扇
木门扇主要由上冒头、中冒头、下冒头、门框及门心板等组成(图9-6)。
按门板的材料，木门又有全玻璃门、半玻璃门、拼板门、夹板门、纱门、百页门等类型(图9-7)。
门扇厚度即上下冒头和门挺厚度，一般为40～45mm，纱门常用30～35mm厚度。上冒头和边挺宽度一般为75～12Omm，下冒头因踢脚等原因一般宽度较大，常用150～300mm。
图9-7 门的类型
（3)腰窗 腰窗构造同窗构造基本相同，一般采用中悬开启方法，也可以采用上悬、平开及固定窗形式。
（4)门的五金零件 门的五金零件主要有铰链、门锁、插销、拉手、门吸(停门器)等，均为工业定型产品，形式多种多样。
在选型时，铰链需特别注意其强度，以防止变形，影响门的使用；拉手需结合建筑装修进行选型。
2．门的安装
门的安装也有先立口和后立口两类，但均需在地面找平层和面层施工前进行，以便门边框伸入地面2Omm以上。
先立口安装时与窗先立口安装相似（图9-8a），但目前使用较少。后立口安装也是在门洞口侧墙上每隔500～800mm高预埋木砖，用长钉、木螺钉等固定门框。
门框外侧与墙面(柱面)的接触面、预埋木砖均需进行防腐处理。
图9-8 木门安装构造
a)塞口 b)立口
