(共14张PPT)

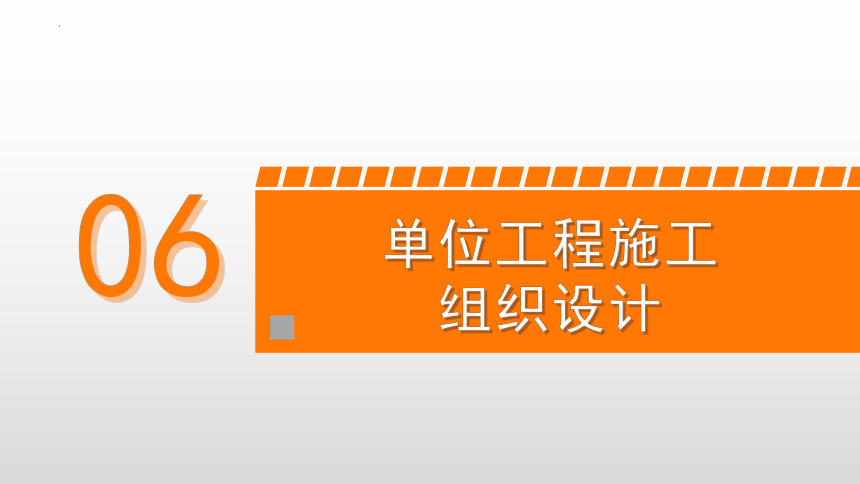

06
单位工程施工
组织设计

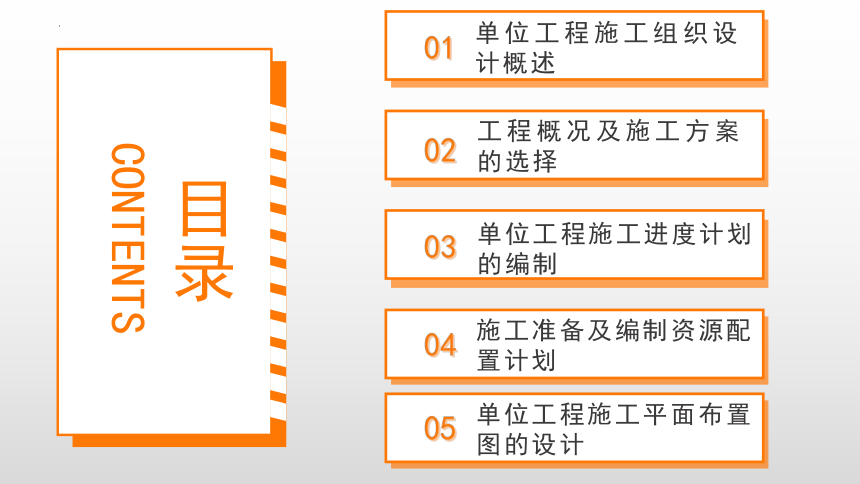

目录
CONTENTS
单位工程施工组织设计概述
01
02
03
工程概况及施工方案的选择
单位工程施工进度计划的编制
04
施工准备及编制资源配置计划
05
单位工程施工平面布置图的设计

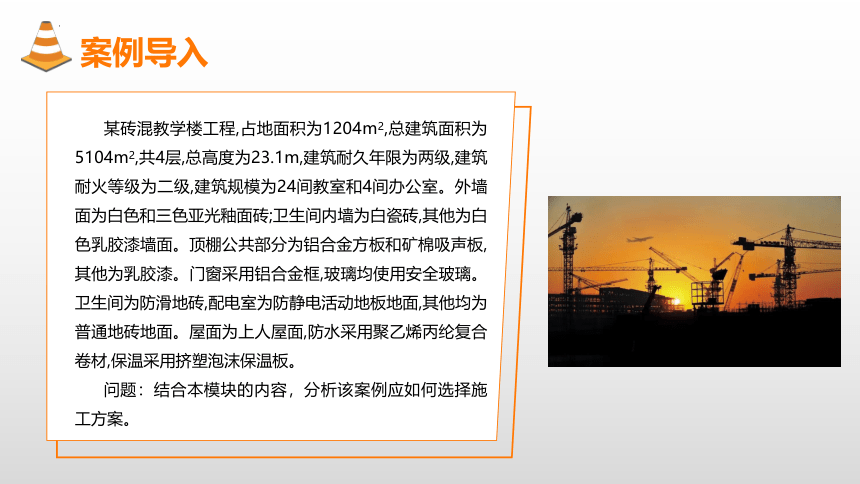

案例导入
某砖混教学楼工程,占地面积为1204m2,总建筑面积为5104m2,共4层,总高度为23.1m,建筑耐久年限为两级,建筑耐火等级为二级,建筑规模为24间教室和4间办公室。外墙面为白色和三色亚光釉面砖;卫生间内墙为白瓷砖,其他为白色乳胶漆墙面。顶棚公共部分为铝合金方板和矿棉吸声板,其他为乳胶漆。门窗采用铝合金框,玻璃均使用安全玻璃。卫生间为防滑地砖,配电室为防静电活动地板地面,其他均为普通地砖地面。屋面为上人屋面,防水采用聚乙烯丙纶复合卷材,保温采用挤塑泡沫保温板。
问题：结合本模块的内容，分析该案例应如何选择施工方案。

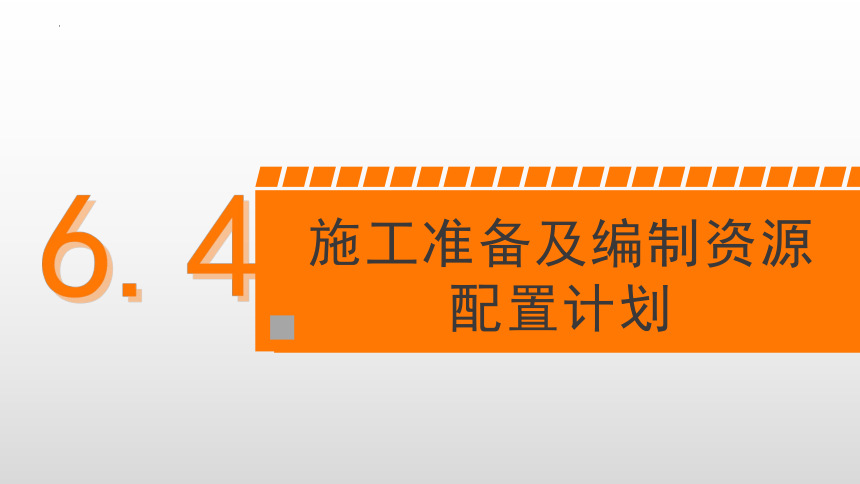

6.4
施工准备及编制资源配置计划

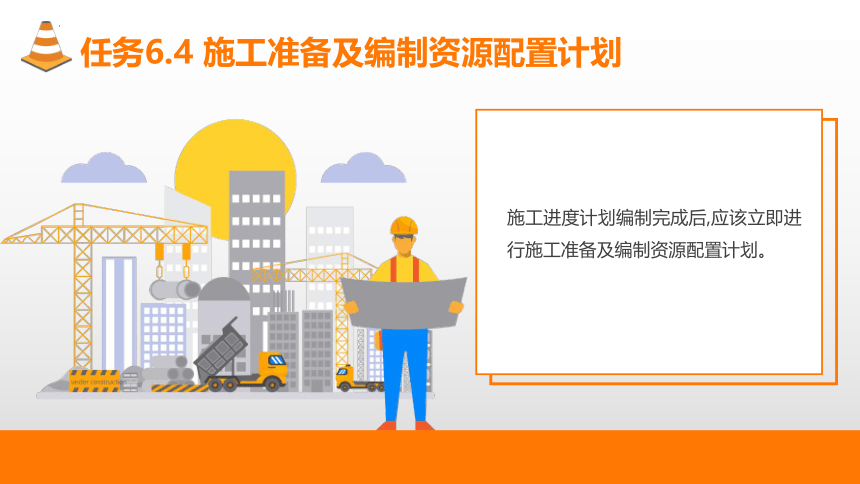

任务6.4 施工准备及编制资源配置计划
施工进度计划编制完成后,应该立即进行施工准备及编制资源配置计划。

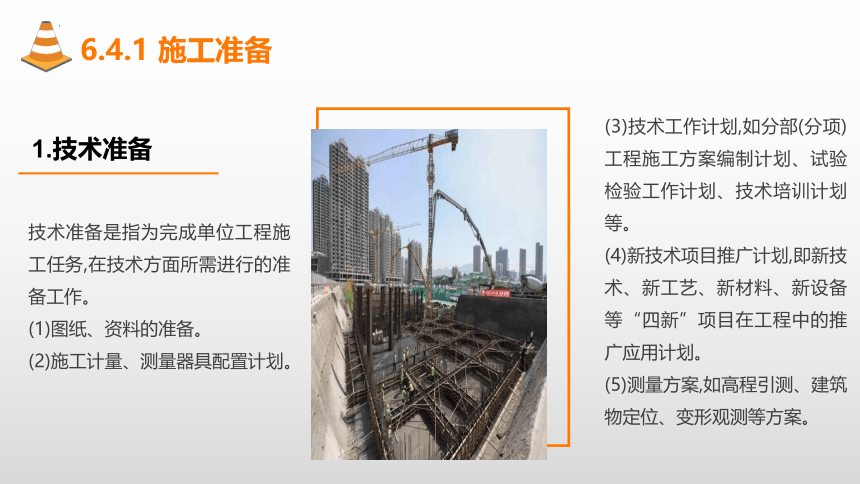

6.4.1 施工准备
技术准备是指为完成单位工程施工任务,在技术方面所需进行的准备工作。
(1)图纸、资料的准备。
(2)施工计量、测量器具配置计划。
1.技术准备
(3)技术工作计划,如分部(分项)工程施工方案编制计划、试验检验工作计划、技术培训计划等。
(4)新技术项目推广计划,即新技术、新工艺、新材料、新设备等“四新”项目在工程中的推广应用计划。
(5)测量方案,如高程引测、建筑物定位、变形观测等方案。
6.4.1 施工准备
现场准备是指结合实际需要和现场条件,阐明开工前的现场安排及现场使用。
(1)施工水、电、热源的引入与设置。
(2)生产、办公、生活临时设施的搭建。
2.现场准备
(3)材料、垃圾堆放场地的设置。
(4)临时道路、围墙修建及场地硬化的形式、做法与要求。
(5)设置雨(污)水管沟、沉淀池及排水设施等。
6.4.1 施工准备
施工准备工作计划常以表格形式列出,如表6-1所示。
6.4.2 编制资源配置计划
资源配置计划是根据单位工程施工进度计划的要求编制的,包括劳动力、物资、施工机具等的配置计划。
6.4.2 编制资源配置计划
1.编制劳动力配置计划
劳动力配置计划是根据进度计划编制的,主要反映工程施工所需技工、普工的人数,它是平衡、调配劳动力的主要依据。劳动力配置计划常以表格形式列出,如表6-2所示。
学习提示
在编制劳动力配置计划时,应保证劳动力数量、技术水平和各工种的比例应与拟建工程的进度、复杂难易程度和各分部(分项)工程的工程量相匹配。
6.4.2 编制资源配置计划
2.编制物资配置计划
1)编制主要材料配置计划
主要材料配置计划是根据施工预算、材料消耗定额及施工进度计划编制的,主要指工程用水泥、钢筋、砂、石子、砖、防水材料等主要材料的配置计划。主要材料配置计划常以表格形式列出,如表6-3所示。
6.4.2 编制资源配置计划
2)编制成品、半成品配置计划
成品、半成品配置计划是根据施工图、施工方案及施工进度计划的要求编制的,主要指混凝土预制构件、钢结构、门窗构件等成品、半成品的配置计划,主要反映施工中各种成品、半成品的需用量及供应日期,可作为施工单位组织构件加工、进场的依据。其常用表格形式如表6-4所示。
6.4.2 编制资源配置计划
施工机具配置计划是根据施工方案、施工方法及施工进度计划编制的,主要反映施工所
需的各种机械和器具的名称、规格、型号、数量及使用时间,可作为落实机具来源、组织机具
进场的依据。其常用表格形式如表6-5所示。
3.编制施工机具配置计划
施工机具配置计划是根据施工方案、施工方法及施工进度计划编制的,主要反映施工所需的各种机械和器具的名称、规格、型号、数量及使用时间,可作为落实机具来源、组织机具进场的依据。其常用表格形式如表6-5所示。
