(共27张PPT)
06
单位工程施工
组织设计

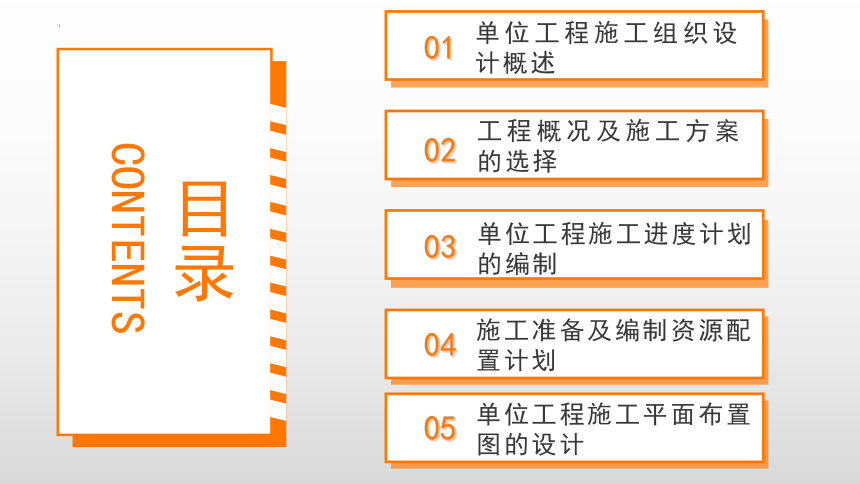

目录
CONTENTS
单位工程施工组织设计概述
01
02
03
工程概况及施工方案的选择
单位工程施工进度计划的编制
04
施工准备及编制资源配置计划
05
单位工程施工平面布置图的设计
案例导入
某砖混教学楼工程,占地面积为1204m2,总建筑面积为5104m2,共4层,总高度为23.1m,建筑耐久年限为两级,建筑耐火等级为二级,建筑规模为24间教室和4间办公室。外墙面为白色和三色亚光釉面砖;卫生间内墙为白瓷砖,其他为白色乳胶漆墙面。顶棚公共部分为铝合金方板和矿棉吸声板,其他为乳胶漆。门窗采用铝合金框,玻璃均使用安全玻璃。卫生间为防滑地砖,配电室为防静电活动地板地面,其他均为普通地砖地面。屋面为上人屋面,防水采用聚乙烯丙纶复合卷材,保温采用挤塑泡沫保温板。
问题：结合本模块的内容，分析该案例应如何选择施工方案。
6.5
单位工程施工平面布置图的设计
任务6.5 单位工程施工平面布置图的设计
单位工程施工平面布置图是单位工程施工组织设计中的重要组成部分,是对一个建筑物或构筑物的施工现场的平面规划和空间布置。

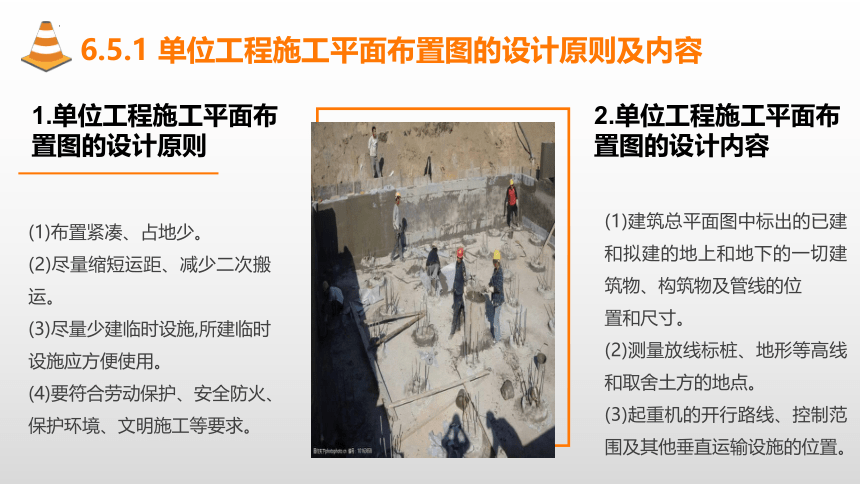

6.5.1 单位工程施工平面布置图的设计原则及内容
(1)布置紧凑、占地少。
(2)尽量缩短运距、减少二次搬运。
(3)尽量少建临时设施,所建临时设施应方便使用。
(4)要符合劳动保护、安全防火、保护环境、文明施工等要求。
1.单位工程施工平面布置图的设计原则
(1)建筑总平面图中标出的已建和拟建的地上和地下的一切建筑物、构筑物及管线的位
置和尺寸。
(2)测量放线标桩、地形等高线和取舍土方的地点。
(3)起重机的开行路线、控制范围及其他垂直运输设施的位置。
2.单位工程施工平面布置图的设计内容
6.5.1 单位工程施工平面布置图的设计原则及内容

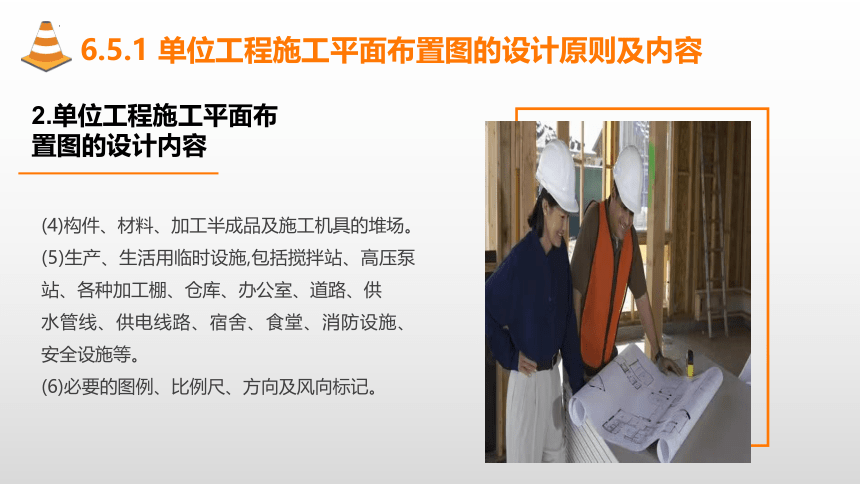

(4)构件、材料、加工半成品及施工机具的堆场。
(5)生产、生活用临时设施,包括搅拌站、高压泵站、各种加工棚、仓库、办公室、道路、供
水管线、供电线路、宿舍、食堂、消防设施、安全设施等。
(6)必要的图例、比例尺、方向及风向标记。
2.单位工程施工平面布置图的设计内容

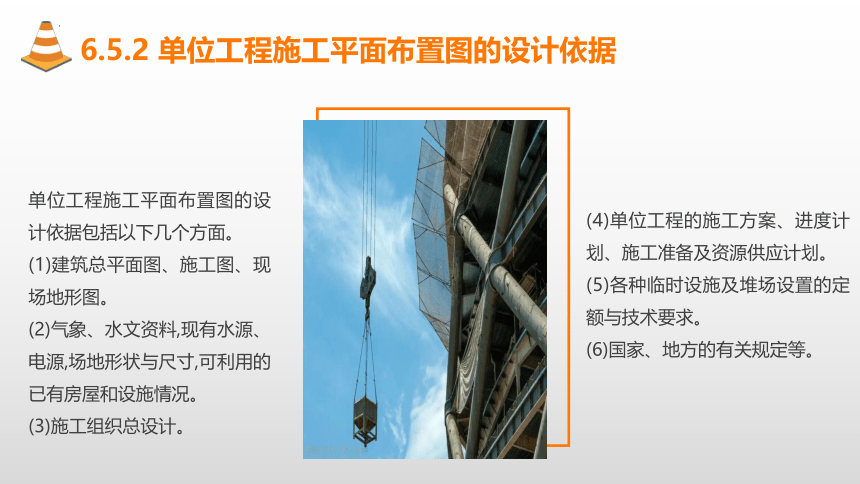

6.5.2 单位工程施工平面布置图的设计依据
单位工程施工平面布置图的设计依据包括以下几个方面。
(1)建筑总平面图、施工图、现场地形图。
(2)气象、水文资料,现有水源、电源,场地形状与尺寸,可利用的已有房屋和设施情况。
(3)施工组织总设计。
(4)单位工程的施工方案、进度计划、施工准备及资源供应计划。
(5)各种临时设施及堆场设置的定额与技术要求。
(6)国家、地方的有关规定等。
6.5.3 单位工程施工平面布置图的设计步骤

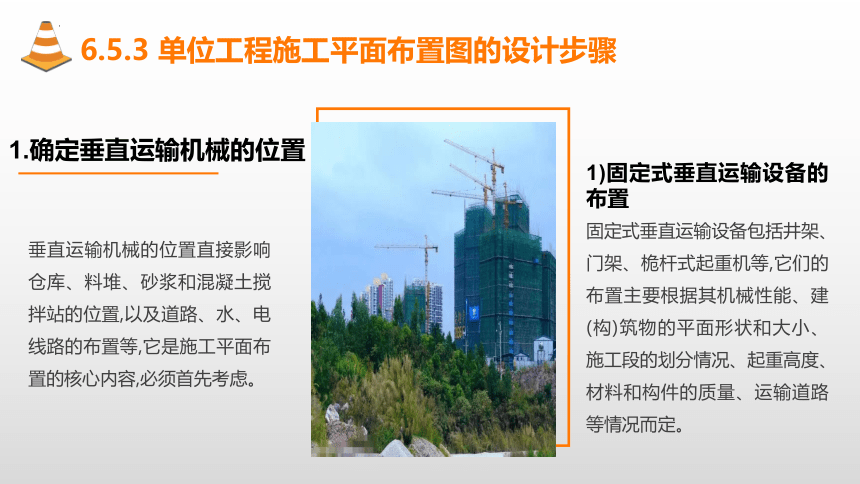

垂直运输机械的位置直接影响仓库、料堆、砂浆和混凝土搅拌站的位置,以及道路、水、电线路的布置等,它是施工平面布置的核心内容,必须首先考虑。
1)固定式垂直运输设备的布置
固定式垂直运输设备包括井架、门架、桅杆式起重机等,它们的布置主要根据其机械性能、建(构)筑物的平面形状和大小、施工段的划分情况、起重高度、材料和构件的质量、运输道路等情况而定。
1.确定垂直运输机械的位置
6.5.3 单位工程施工平面布置图的设计步骤
2)自行杆式起重机的布置
布置自行杆式起重机时,要考虑其起重高度、构件的质量、回转半径、吊装方法、建(构)筑物的平面形状等。
3)塔式起重机的布置
塔式起重机既可以实现垂直运输,也可以实现现场的水平运输,它分为轨道式、固定式、附着式、内爬式4种。
1.确定垂直运输机械的位置
6.5.3 单位工程施工平面布置图的设计步骤
(1)轨道式塔式起重机的布置要结合建(构)筑物的平面形状和四周的场地条件综合考虑,以使建(构)筑物平面尽量处于塔臂的活动范围之内,避免出现“死角”;要使构件、成品及半成品的堆放位置及搅拌站前台尽量处于塔臂的活动范围之内,同时做好轨道四周的排水工作。
(2)固定式塔式起重机不需要铺设轨道,但其作业范围比轨道式塔式起重机小。
(3)附着式塔式起重机占地面积小,且起重高度大,可自行升高,但对建(构)筑物作用有附着力。
1.确定垂直运输机械的位置
6.5.3 单位工程施工平面布置图的设计步骤
(4)内爬式塔式起重机布置在建(构)筑物内侧,且作用有效范围大,适用于高层建(构)筑物的施工。两种机械的布置均应在满足起重高度和起重量的前提下进行,使拟建建(构)筑物在塔吊半径(R)的回转范围内,如图6-8所示。
6.5.3 单位工程施工平面布置图的设计步骤
加工厂一般包括混凝土搅拌站、构件预制厂、钢筋加工厂、木材加工厂、金属结构加工厂等。这些加工厂的布置同施工总平面布置图设计时加工厂的布置。
考虑到运输和装卸的方便,仓库和材料堆场、构件堆场的位置应尽量靠近使用地点或在起重能力范围内,以缩短运距,避免二次搬运。
2.加工厂的布置
3.确定仓库及材料、构件堆场的位置
6.5.3 单位工程施工平面布置图的设计步骤
(1)当采用固定式垂直运输设备时,施工材料宜布置在垂直运输机械的附近;当采用自行杆式起重机进行水平或垂直运输时,应沿起重机的开行路线布置,且其位置应在起重臂的最大起重半径范围内;当采用塔式起重机进行垂直运输时,应布置在塔式起重机的有效起重幅度范围内。
(2)多种材料同时布置时,大宗的、质量大的和先期使用的材料应尽可能地靠近使用地点或起重机布置;而少量的、轻的、后期使用的材料则可布置得稍远一些。常用材料仓库或堆场面积计算的参考指标如表6-6所示。
(3)按不同的施工阶段和材料特点,在相同的位置上布置不同的材料。
3.确定仓库及材料、构件堆场的位置
6.5.3 单位工程施工平面布置图的设计步骤
6.5.3 单位工程施工平面布置图的设计步骤
1)场外交通的引入
(1)铁路运输。
(2)水路运输。
(3)公路运输。
2)施工现场内临时道路的布置
(1)尽量利用拟建的永久性道路。
(2)保证运输畅通。
(3)合理规划拟建道路与地下管网的施工顺序。
4.现场运输道路的布置
6.5.3 单位工程施工平面布置图的设计步骤
5.确定各类临时设施的位置
(1)木工棚宜布置在离建(构)筑物四周稍远一点的位置,且有一定的材料、成品堆放场地。
生产性临时设施所需面积如表6-7所示。
6.5.3 单位工程施工平面布置图的设计步骤
(2)易燃易爆品仓库应远离锅炉房及工人休息室布置。
(3)现场的生活福利设施为非生产性临时设施,应尽量少设;必须设置的非生产性临时设施应考虑使用方便,尽量设在工人较集中的地方,但又不妨碍施工,并要符合防火、保卫的规定。
(4)食堂可布置在工地内部或工地与生活区之间。
(5)全工地性管理用房(办公室、警卫室等)应设在工地入口处。
5.确定各类临时设施的
位置
6.5.3 单位工程施工平面布置图的设计步骤
1)临时供水管网的布置
现场用水包括生产用水、生活用水、消防用水三大类。
(1)施工用的临时给水管一般由建设单位的干管或自行布置的干管接到施工现场。
(2)在供水管网上应按防火要求布置室外消防栓,消防栓应沿道路设置,距路边不应大于2m,距建筑物外墙不应小于5m,也不应大于25m。
(3)为排除地面水和地下水,应及时修通永久性下水道,并结合现场地形在建筑物周围设置排泄地面水的设施。
6.现场水、电管网的布置
6.5.3 单位工程施工平面布置图的设计步骤
2)临时供电设施的布置
(1)为了维修方便,施工现场一般采用架空配电线路,且要求现场架空线与施工建筑物的水平距离不小于10m,与地面的距离不小于6m,跨越建筑物或临时设施时,垂直距离不小于2m。
6.现场水、电管网的布置
6.5.3 单位工程施工平面布置图的设计步骤
(2)现场线路应尽量架设在道路的一侧,且尽量保持线路水平。
(3)单位工程施工用电应在全工地性施工总平面布置图中统筹考虑,包括用电量计算、电源选择、电力系统的选择和配置。
6.现场水、电管网的布置
课堂实训6.1 单位工程施工组织设计的编制
针对某拟建工程的施工主体,模拟编制单位工程施工组织设计,为工程顺利施工做好准备。
一、实训描述
二、实训目的
通过本实训掌握单位工程施工组织设计的编制方法和内容,培养综合运用理论知识解决实际问题的能力。
课堂实训6.1 单位工程施工组织设计的编制
(1)将参与实训的人员分成几个小组。
(2)进行单位工程施工组织设计的编制,主要内容包括工程概况、施工部署、施工进度计
划、施工准备与资源配置计划、主要施工方法、主要施工管理计划、施工现场平面布置等。
三、实训步骤
课堂实训6.1 单位工程施工组织设计的编制
(3)对单位工程施工组织设计进行审核。
(4)汇总各小组的工作内容。
(5)对各个小组的工作结果进行评分考核。
三、实训步骤
课堂实训6.2 单位工程施工进度计划的编制
针对拟建工程的施工主体,模拟编制单位工程施工进度计划,为工程顺利施工做好准备。
一、实训描述
二、实训目的
通过本实训掌握单位工程施工进度计划的编制步骤、方法等,培养综合运用理论知识解决实际问题的能力。
课堂实训6.2 单位工程施工进度计划的编制
(1)将参与实训的人员分成几个小组。
(2)编制单位工程施工进度计划,包括划分施工过程、划分流水施工段、计算工程量、确
定人工数量和机械台班量、确定各分项工程持续时间、编制施工进度计划的初步方案、检查
与调整施工进度计划等。
三、实训步骤
课堂实训6.2 单位工程施工进度计划的编制
(3)进行单位工程施工进度计划的技术经济评价。
(4)对编制的单位工程施工进度计划进行审核。
(5)汇总各小组的工作内容。
(6)对各个小组的工作结果进行评分考核。
三、实训步骤
