(共40张PPT)
06
单位工程施工
组织设计

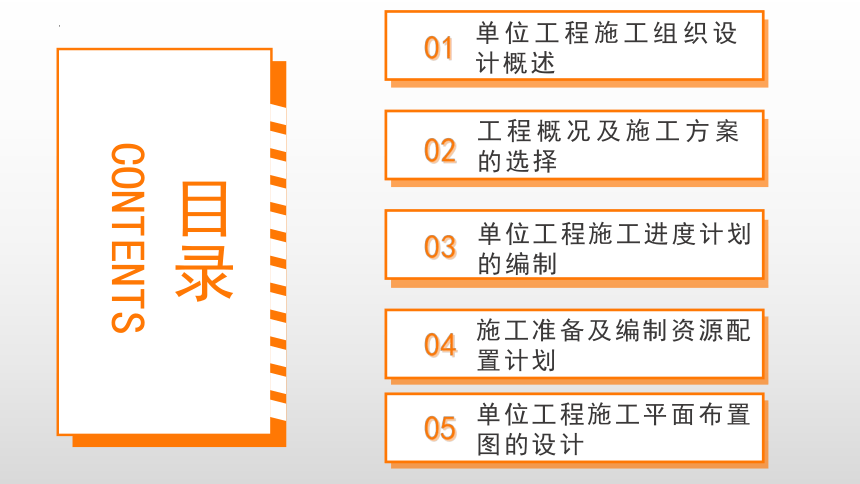

目录
CONTENTS
单位工程施工组织设计概述
01
02
03
工程概况及施工方案的选择
单位工程施工进度计划的编制
04
施工准备及编制资源配置计划
05
单位工程施工平面布置图的设计

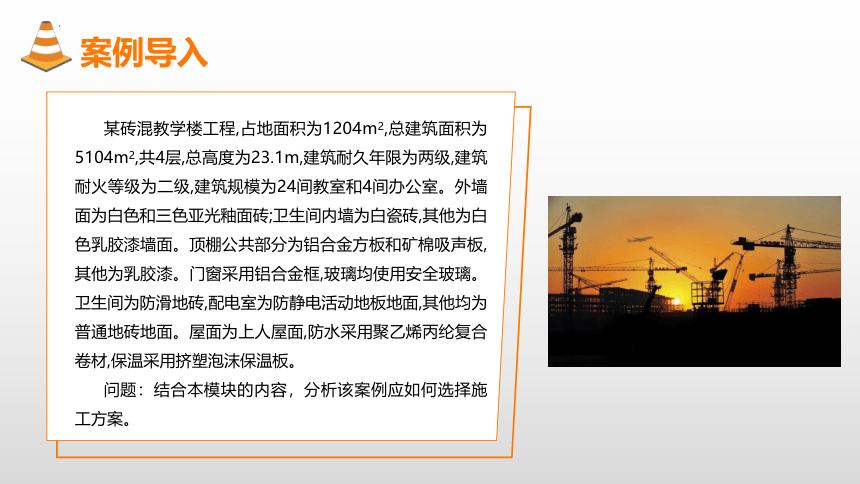

案例导入
某砖混教学楼工程,占地面积为1204m2,总建筑面积为5104m2,共4层,总高度为23.1m,建筑耐久年限为两级,建筑耐火等级为二级,建筑规模为24间教室和4间办公室。外墙面为白色和三色亚光釉面砖;卫生间内墙为白瓷砖,其他为白色乳胶漆墙面。顶棚公共部分为铝合金方板和矿棉吸声板,其他为乳胶漆。门窗采用铝合金框,玻璃均使用安全玻璃。卫生间为防滑地砖,配电室为防静电活动地板地面,其他均为普通地砖地面。屋面为上人屋面,防水采用聚乙烯丙纶复合卷材,保温采用挤塑泡沫保温板。
问题：结合本模块的内容，分析该案例应如何选择施工方案。
6.1
单位工程施工组织
设计概述
任务6.1 单位工程施工组织设计概述
单位工程施工组织设计是以单位工程为编制对象,用来指导拟建工程施工全过程的技术、经济和组织等活动,以及控制质量、安全等各项目标的综合性管理文件。

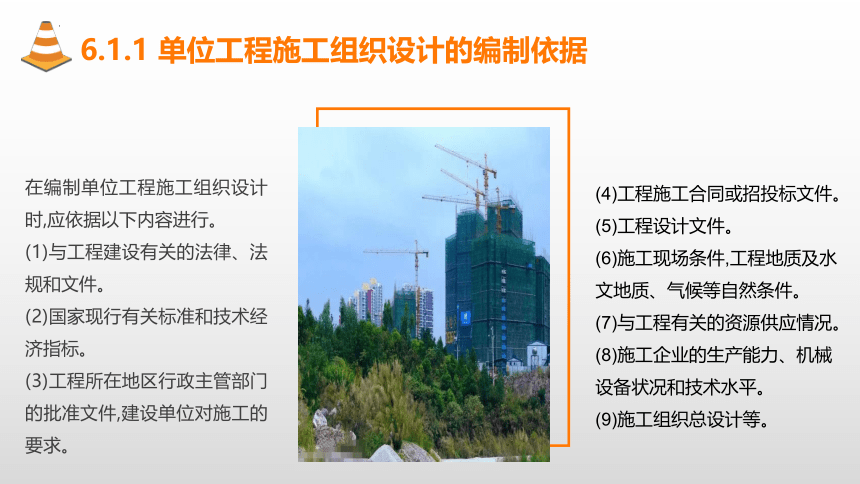

6.1.1 单位工程施工组织设计的编制依据
在编制单位工程施工组织设计时,应依据以下内容进行。
(1)与工程建设有关的法律、法规和文件。
(2)国家现行有关标准和技术经济指标。
(3)工程所在地区行政主管部门的批准文件,建设单位对施工的要求。
(4)工程施工合同或招投标文件。
(5)工程设计文件。
(6)施工现场条件,工程地质及水文地质、气候等自然条件。
(7)与工程有关的资源供应情况。
(8)施工企业的生产能力、机械设备状况和技术水平。
(9)施工组织总设计等。

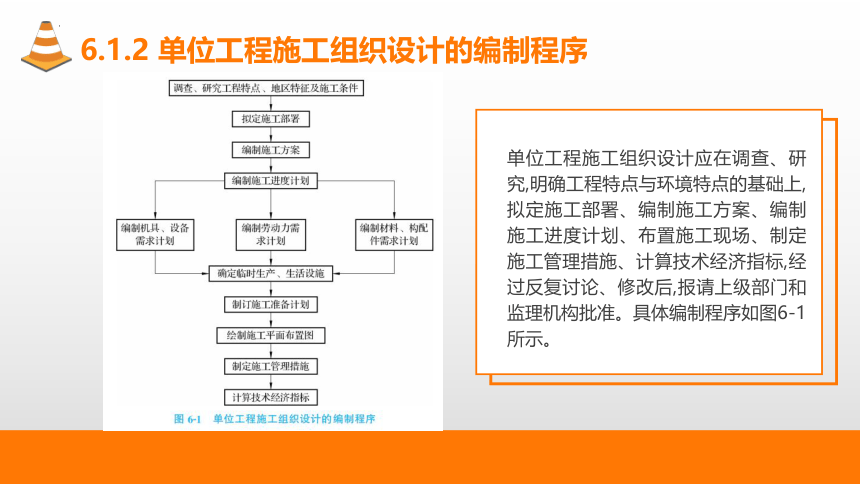

6.1.2 单位工程施工组织设计的编制程序
单位工程施工组织设计应在调查、研究,明确工程特点与环境特点的基础上,拟定施工部署、编制施工方案、编制施工进度计划、布置施工现场、制定施工管理措施、计算技术经济指标,经过反复讨论、修改后,报请上级部门和监理机构批准。具体编制程序如图6-1所示。

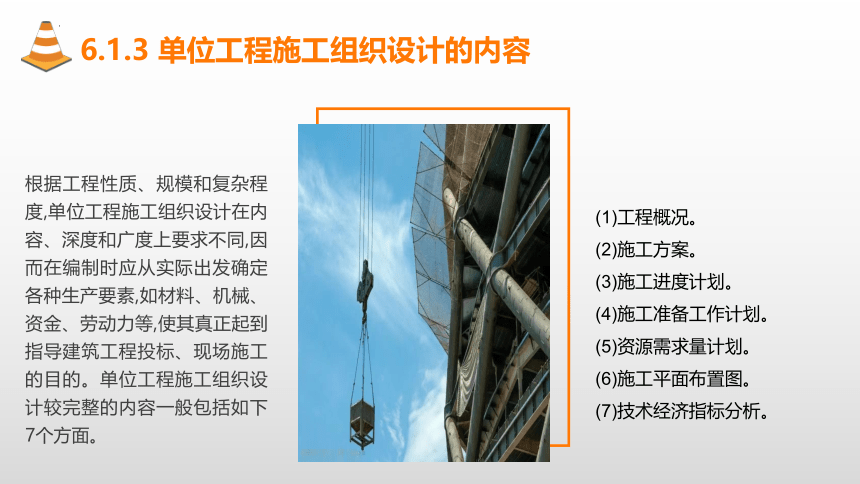

6.1.3 单位工程施工组织设计的内容
根据工程性质、规模和复杂程度,单位工程施工组织设计在内容、深度和广度上要求不同,因而在编制时应从实际出发确定各种生产要素,如材料、机械、资金、劳动力等,使其真正起到指导建筑工程投标、现场施工的目的。单位工程施工组织设计较完整的内容一般包括如下7个方面。
(1)工程概况。
(2)施工方案。
(3)施工进度计划。
(4)施工准备工作计划。
(5)资源需求量计划。
(6)施工平面布置图。
(7)技术经济指标分析。

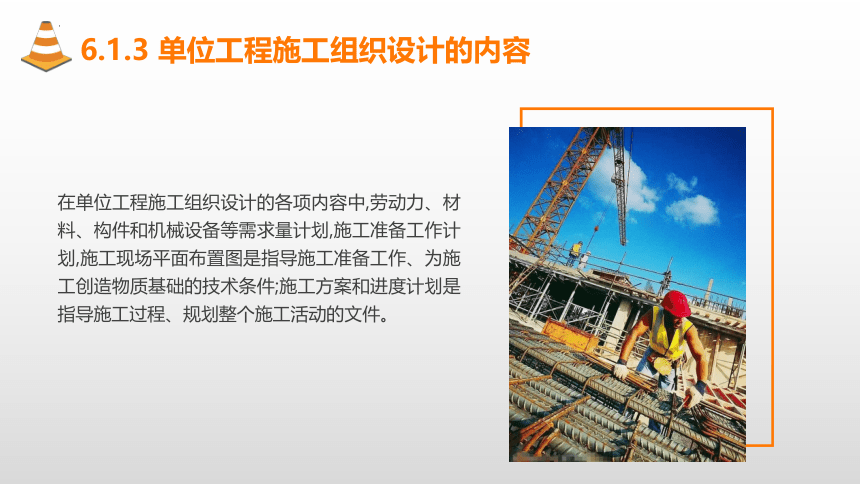

6.1.3 单位工程施工组织设计的内容
在单位工程施工组织设计的各项内容中,劳动力、材料、构件和机械设备等需求量计划,施工准备工作计划,施工现场平面布置图是指导施工准备工作、为施工创造物质基础的技术条件;施工方案和进度计划是指导施工过程、规划整个施工活动的文件。
6.2
工程概况及施工方案的选择

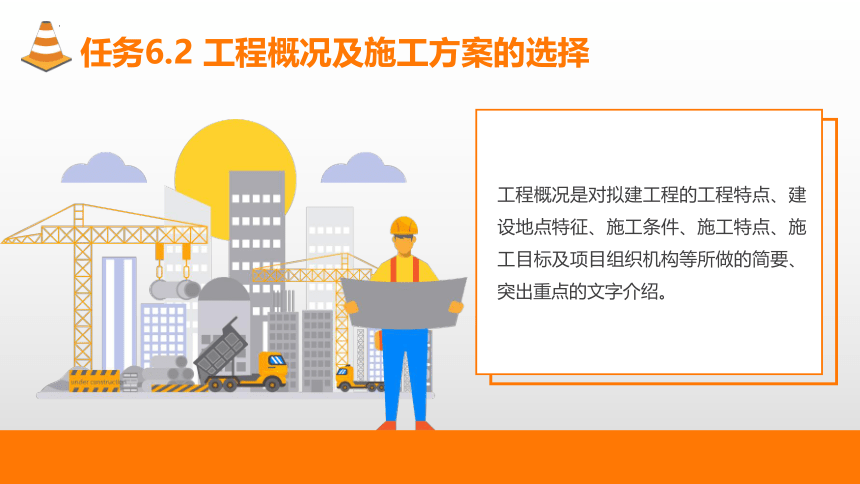

任务6.2 工程概况及施工方案的选择
工程概况是对拟建工程的工程特点、建设地点特征、施工条件、施工特点、施工目标及项目组织机构等所做的简要、突出重点的文字介绍。

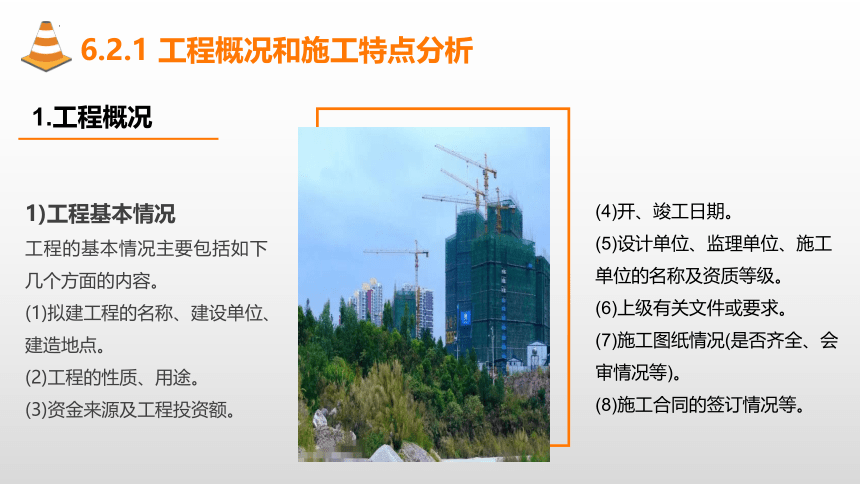

6.2.1 工程概况和施工特点分析
1)工程基本情况
工程的基本情况主要包括如下几个方面的内容。
(1)拟建工程的名称、建设单位、建造地点。
(2)工程的性质、用途。
(3)资金来源及工程投资额。
(4)开、竣工日期。
(5)设计单位、监理单位、施工单位的名称及资质等级。
(6)上级有关文件或要求。
(7)施工图纸情况(是否齐全、会审情况等)。
(8)施工合同的签订情况等。
1.工程概况
6.2.1 工程概况和施工特点分析
2)工程设计特点及主要工作量
工程设计特点及主要工作量包括如下几个方面的内容。
(1)建筑面积、层数、层高、总高、平面形状及尺寸、功能与特点。
(2)基础的种类与埋深、构造特点,结构的类型,构件的种类、材料、尺寸、重量、位置特点,结构的抗震设防情况等。
(3)内外装饰的材料、种类、特点。
(4)设备的系统构成、种类、数量等。
1.工程概况
6.2.1 工程概况和施工特点分析
1)施工条件
施工条件主要包括如下几个主要内容。
(1)建设地点的位置、地形、周围环境,工程地质,不同深度的土壤分析,地下水位、水质。
(2)当地气温、主导风向、风力、雨量,冬、雨季时间,冻结期与冻层厚度,地震烈度等。
(3)场地“七通一平”情况,施工现场及周围环境情况,交通运输条件。
(4)材料、构件、加工品的供应情况。
(5)施工单位的施工机械、运输工具、劳动力的投入能力,内部承包方式、劳动组织形式、
施工技术和管理水平。
(6)现场临时设施的解决方法等。
2.施工特点分析
2)施工特点
通过对工程设计特点、建设地点特征及施工条件等的分析,找出施工的重点、难点和关键问题,以便在选择施工方案、组织物资供应、配备技术力量及进行施工准备等方面采取有效措施。
2.施工特点分析
6.2.1 工程概况和施工特点分析
1)确定施工展开程序
(1)一般工程的施工展开程序应遵循先准备、后开工,先地下、后地上,先主体、后围护,先结构、后装饰,先土建、后设备的程序要求。
(2)厂房的工艺设备安装与土建施工的程序:先土建、后设备;先设备、后土建;土建与设备安装平行施工。
1.确定施工展开程序和起点流向
6.2.2 施工方案的选择
学习提示
(1)“先土建,后设备”一般适用于封闭式施工。例如,对一般机械厂房,顺序为结构完成后再进行设备安装;对精密工业厂房,顺序为装修完成后再进行设备安装。虽然是“先土建,
后设备”的顺序,但它们之间更多的是穿插配合关系。
(2)“先设备,后土建”一般适用于敞开式施工,如重工业(冶金、发电厂等)。
2)确定施工起点流向
施工起点流向指在平面或竖向空间开始施工的部位及其流动方向。确定施工起点流向时应考虑以下因素。
(1)生产工艺或使用要求。
(2)建设单位的要求。
(3)施工的难易程度。
(4)构造合理、施工方便。
(5)施工现场条件。
1.确定施工展开程序和起点流向
6.2.2 施工方案的选择
6.2.2 施工方案的选择
室内装饰可以采取主体封顶后自上而下的顺序进行,如图6-2所示,也可以采取自下而上的顺序进行,如图6-3所示。
6.2.2 施工方案的选择
6.2.2 施工方案的选择
在组织流水施工时,通常把施工对象划分为劳动量相等或大致相等的若干段,这些段称为施工段。
2.划分施工段
1)划分施工段应考虑的因素
(1)施工段的分界与施工对象的结构界限(温度缝、沉降缝和建筑单元等)尽可能一致。
(2)各施工段所消耗的劳动量尽可能相近。
(3)划分的段数不宜过多,以免使工期延长。
(4)各施工过程均应有足够的工作面。
学习提示
基础工程少分段,主体工程按主导施工过程分段,装饰工程以层分段或每层再分段。
6.2.2 施工方案的选择
2)两种常见建筑的分段
(1)多层砖混住宅。
①结构:2~3个单元为1个施工段,每层分3个施工段或以上(面积小者栋号流水)。
②外装饰:按脚手架步数分层,每层分1~2个施工段。
③内装饰:每单元为1个施工段或每层分2~3个施工段。
2.划分施工段
(2)单层工业厂房。
①基础:按模板配置量分段。
②构件预制:分类、分跨,按模板量分段。
③吊装:按吊装方法和机械数量分段。
④围护结构:按墙长对称分段,与脚手架、圈梁、雨篷等配合。
⑤屋面:分跨或以伸缩缝分段。
⑥装饰:自上至下或分区分段。
6.2.2 施工方案的选择
1)确定施工顺序应考虑的因素
施工顺序是指各项工程或施工过程之间的先后次序。
(1)施工程序。
(2)施工工艺。
(3)施工方法和施工机械的要求。
3.确定施工顺序
(4)施工组织的要求。
(5)施工质量和安全要求。
(6)气候特点。
6.2.2 施工方案的选择
2)多层砖混结构建筑的施工顺序
多层砖混结构建筑的施工一般可划分为3个阶段,即基础工程施工、主体结构工程施工、屋面及装饰工程施工,其一般的施工顺序如图6-4所示。
3.确定施工顺序
6.2.2 施工方案的选择
(1)基础工程的施工顺序。
由于回填土对后续工序的施工影响不大,可根据施工条件灵活安排。
2)多层砖混结构建筑的施工顺序
(2)主体结构工程的施工顺序。
①主体结构工程施工阶段的工作通常包括搭设脚手架及垂直运输设施,砌筑墙体,安装门窗框,安装预制过梁,现浇构造柱、圈梁、雨篷、楼板,安装预制楼板等分项工程。
3.确定施工顺序
6.2.2 施工方案的选择
②若楼板为现浇,则其钢筋混凝土工程的施工顺序为:立构造柱钢筋—砌筑墙体—安装构造柱模板—浇筑构造柱混凝土—安梁、板、梯模板—绑扎梁、板、梯钢筋—浇筑梁、板、梯混凝土。
③若楼板为预制,则墙体砌筑与安装楼板为主导工程,应尽量安排墙体砌筑流水施工。
2)多层砖混结构建筑的施工顺序
3.确定施工顺序
6.2.2 施工方案的选择
(3)屋面及装饰工程的施工顺序。
室外装饰的施工顺序一般为自上而下,同时拆除脚手架。
室内抹灰的施工顺序从整体上说,通常采用自上而下、自下而上、自中而下再自上而中3种。
3.确定施工顺序
①自上而下的施工顺序。通常在主体工程封顶、做好屋面防水后,由顶层开始逐层向下施工。该施工顺序常用于多层建筑的施工,如图6-2所示。
②自下而上的施工顺序。通常与主体结构间隔2~3层平行施工。该施工顺序通常用于高层、超高层建筑和工期紧张的工程,如图6-3所示。
③自中而下再自上而中的施工顺序。该施工顺序常用于层数较多的工程,如图6-5所示。
2)多层砖混结构建筑的施工顺序
6.2.2 施工方案的选择
6.2.2 施工方案的选择
室内同一层的天棚、墙面、地面抹灰的施工顺序通常有两种:一种是“地面—天棚—墙面”。
采用这种顺序可使室内清理简便,有利于保证地面施工质量,且有利于收集天棚、墙面的落地
灰,节省材料。
3.确定施工顺序
楼梯和过道是施工时运输材料的主要通道,它们通常在室内抹灰完成以后,自上而下施工。
2)多层砖混结构建筑的施工顺序
6.2.2 施工方案的选择
3)现浇钢筋混凝土结构建筑的施工顺序
现浇钢筋混凝土结构建筑是目前应用最广泛的建筑形式,其总体施工也可分为3个阶段,即基础工程施工、主体工程施工、装饰与设备安装工程施工,如图6-6所示。
3.确定施工顺序
6.2.2 施工方案的选择
6.2.2 施工方案的选择
(1)基础工程的施工顺序。
①桩基础的施工顺序。
②独立基础的施工顺序。
③箱形基础的施工顺序。
3.确定施工顺序
(2)主体工程的施工顺序。
①竖向构件的施工顺序。
②水平构件的施工顺序。
3)现浇钢筋混凝土结构建筑的施工顺序
6.2.2 施工方案的选择
(1)基础工程的施工顺序。
①桩基础的施工顺序。
②独立基础的施工顺序。
③箱形基础的施工顺序。
3.确定施工顺序
(2)主体工程的施工顺序。
①竖向构件的施工顺序。
②水平构件的施工顺序。
(3) 装饰与设备安装工程的施工顺序。
对于装饰工程,其总体施工顺序与前面讲述的砖混结构装饰工程的施工顺序相同。
3)现浇钢筋混凝土结构建筑的施工顺序
6.2.2 施工方案的选择
4)装配式单层工业厂房的施工顺序
装配式钢筋混凝土单层工业厂房的施工分为基础工程、预制及养护工程、安装工程、围护工程、屋面及装饰工程5个主要阶段,如图6-7所示。
6.2.2 施工方案的选择
6.2.2 施工方案的选择
(1)基础工程的施工顺序。
大多数单层工业厂房都有设备基础,特别是重型机械厂房,设备基础既深又大,其施工难度大、技术要求高、工期较长。
3.确定施工顺序
①当设备基础的埋置深度大于厂房柱基础的埋置深度时,采用“开敞式”施工,即先地下、后地上,设备基础与厂房基础的土方同时开挖。
②当厂房柱基础的埋置深度大于设备基础的埋置深度时,采用“封闭式”施工,即先建厂房,后做设备基础。
4)装配式单层工业厂房的施工顺序
6.2.2 施工方案的选择
(2)预制及养护工程的施工顺序。
预制工程的一般施工顺序为:场地平整夯实—构件支模—绑扎钢筋(预埋件)—浇筑混凝土—养护。
3.确定施工顺序
(3)安装工程的施工顺序。
安装前应做好其他准备工作,包括构件强度核算、基础杯底抄平、杯口弹线、构件吊装验算和加固、起重机稳定性及起重能力核算、起吊各种构件的索具准备等。
4)装配式单层工业厂房的施工顺序
6.2.2 施工方案的选择
单层工业厂房的安装顺序有两种,一种是分件吊装,即先依次安装和校正全部柱子,然后安装屋盖系统等。
3.确定施工顺序
上述两种安装顺序在单层工业厂房安装工程中均有采用,但综合吊装应用较少。
对于厂房两端的山墙,其安装方法通常也有两种,一种是随一般柱一起安装,即起重机从厂房一端开始,首先安装抗风柱,安装就位后立即校正、固定;另一种是待单层工业厂房的其他构件全部安装完毕,再安装抗风柱,校正后立即与屋盖连接。
4)装配式单层工业厂房的施工顺序
6.2.2 施工方案的选择
(4)围护工程的施工顺序。
屋面防水工程一般在屋面板安装完成后马上进行。
3.确定施工顺序
(5)屋面及装饰工程的施工顺序。
一般单层工业厂房的装饰标准较低,所占工期较短,可与设备安装等工序穿插进行,如门窗油漆可以在内墙刷大白后马上进行,也可以与设备安装同时进行。
4)装配式单层工业厂房的施工顺序
