(共30张PPT)
12
建筑工程的资料与
信息管理
目录
CONTENTS
施工项目的资料管理
01
02
施工项目的信息管理
03
BIM在建筑工程项目管理中的应用
案例导入

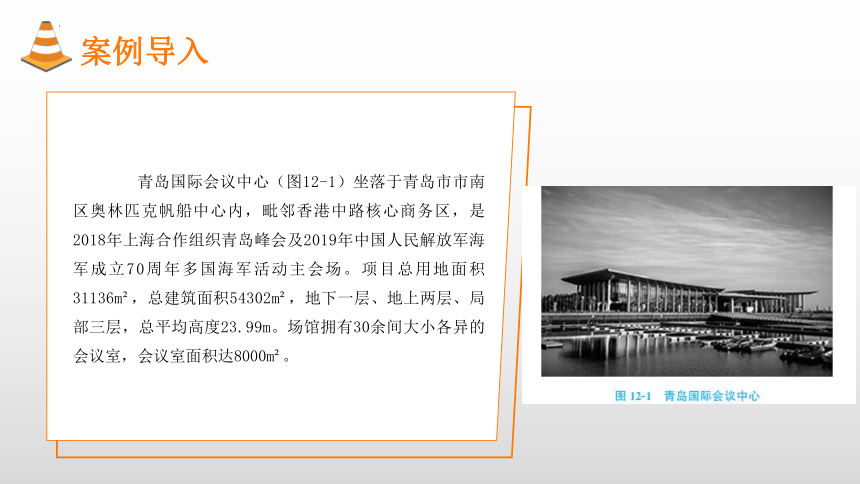

青岛国际会议中心（图12-1）坐落于青岛市市南区奥林匹克帆船中心内，毗邻香港中路核心商务区，是2018年上海合作组织青岛峰会及2019年中国人民解放军海军成立70周年多国海军活动主会场。项目总用地面积31136m ，总建筑面积54302m ，地下一层、地上两层、局部三层，总平均高度23.99m。场馆拥有30余间大小各异的会议室，会议室面积达8000m 。
案例导入

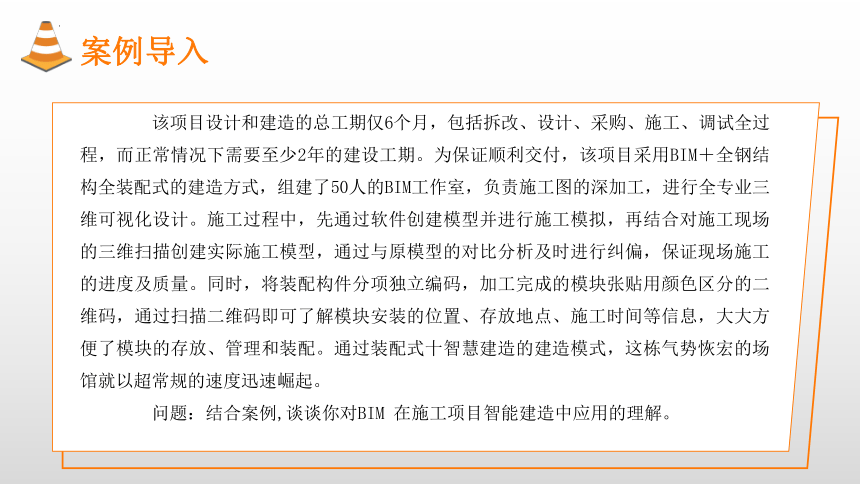

该项目设计和建造的总工期仅6个月，包括拆改、设计、采购、施工、调试全过程，而正常情况下需要至少2年的建设工期。为保证顺利交付，该项目采用BIM＋全钢结构全装配式的建造方式，组建了50人的BIM工作室，负责施工图的深加工，进行全专业三维可视化设计。施工过程中，先通过软件创建模型并进行施工模拟，再结合对施工现场的三维扫描创建实际施工模型，通过与原模型的对比分析及时进行纠偏，保证现场施工的进度及质量。同时，将装配构件分项独立编码，加工完成的模块张贴用颜色区分的二维码，通过扫描二维码即可了解模块安装的位置、存放地点、施工时间等信息，大大方便了模块的存放、管理和装配。通过装配式十智慧建造的建造模式，这栋气势恢宏的场馆就以超常规的速度迅速崛起。
问题：结合案例,谈谈你对BIM 在施工项目智能建造中应用的理解。
12.3
BIM 在建筑工程项目管理中的应用
任务12.3 BIM 在建筑工程项目管理中的应用
BIM 是设计人员以项目的所有相关数据和信息作为信息模型的基础,进行工程项目设计的过程。
任务12.3 BIM 在建筑工程项目管理中的应用

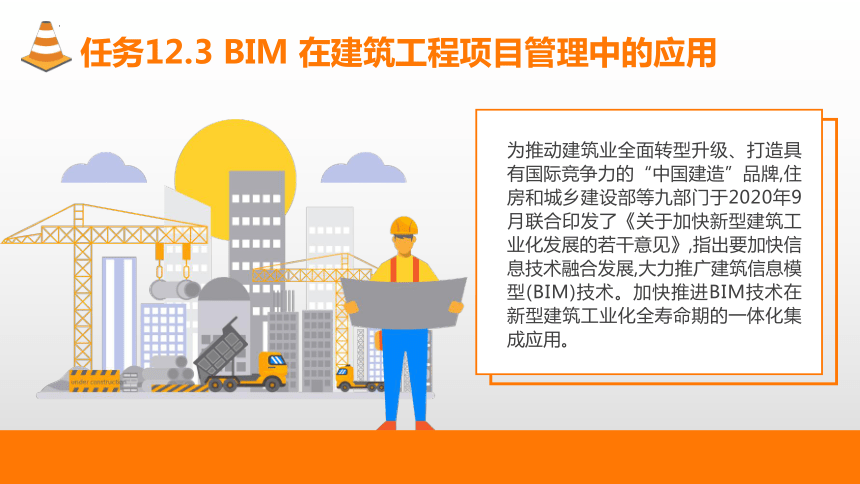

为推动建筑业全面转型升级、打造具有国际竞争力的“中国建造”品牌,住房和城乡建设部等九部门于2020年9月联合印发了《关于加快新型建筑工业化发展的若干意见》,指出要加快信息技术融合发展,大力推广建筑信息模型(BIM)技术。加快推进BIM技术在新型建筑工业化全寿命期的一体化集成应用。
12.3.1 工程施工中的BIM应用现状

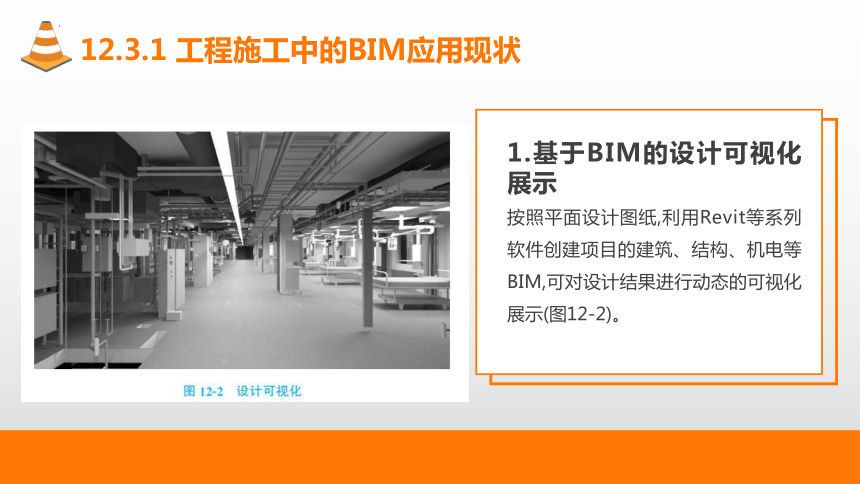

1.基于BIM的设计可视化展示
按照平面设计图纸,利用Revit等系列软件创建项目的建筑、结构、机电等BIM,可对设计结果进行动态的可视化展示(图12-2)。
12.3.1 工程施工中的BIM应用现状
通过可视化展示可获得以下效果。
(1)业主和施工方能直观地理解设计方案。
(2)检验设计的可施工性,在施工前预先发现存在的问题,与设计方共同解决。
12.3.1 工程施工中的BIM应用现状
2.基于BIM的碰撞检测与施工模拟

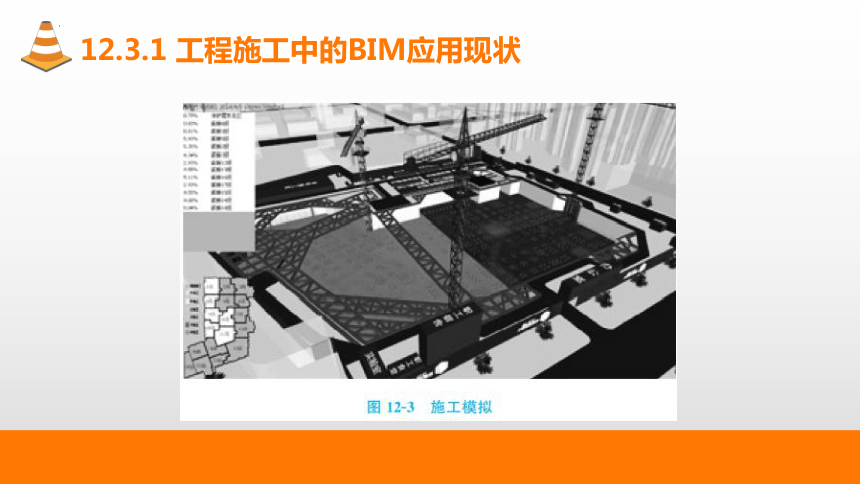

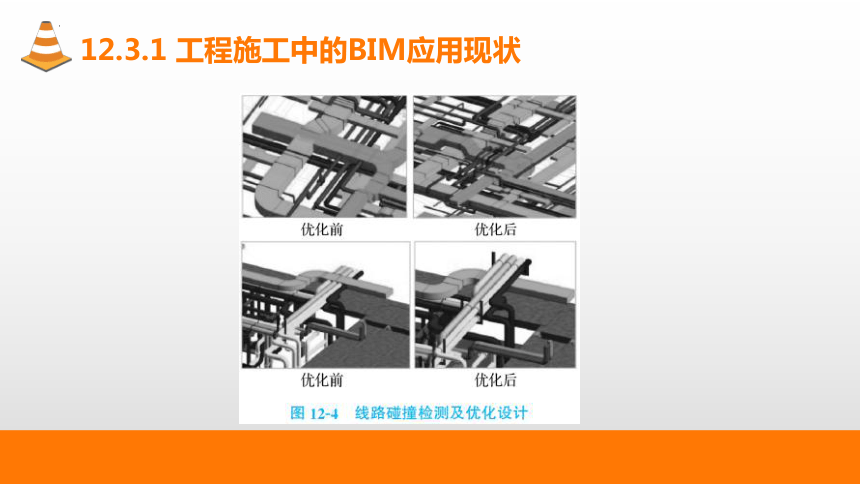

将已创建的建筑、结构、机电等BIM,通过IFC或.rvt文件导入专业的碰撞检测与施工模拟软件中,进行结构构件及管线综合的碰撞检测和分析,并对项目的整个建造过程或重要环节及工艺进行模拟(图12-3),以便提前发现设计中存在的问题,减少施工中的设计变更,优化施工方案和资源配置(图12-4)。
12.3.1 工程施工中的BIM应用现状
12.3.1 工程施工中的BIM应用现状
12.3.1 工程施工中的BIM应用现状
目前常用的碰撞检测与施工模拟软件主要有Autodesk Navisworks、 Bentley Navigator,以及清华大学研发的基于BIM的工程项目4D动态管理系统。
12.3.1 工程施工中的BIM应用现状
3.基于BIM的工程深化设计
(1)将所创建的模型通过IFC或.rvt文件导入专业设计软件中进行深化设计,如利用Tekla进行钢结构及其复杂节点的深化设计,利用 CATIA进行复杂异型结构、幕墙的深化设计和脚手架设计(图12-5)等。
12.3.1 工程施工中的BIM应用现状
(2)根据碰撞检测的分析结果,直接在BIM 建模软件中对结构、水暖电管网及设备等专业设计进行调整、细化和完善。
12.3.1 工程施工中的BIM应用现状
4.基于BIM的施工项目管理
目前,国内软件厂商已推出商品化的BIM施工项目管理软件,如广联达基于BIM的5D施工管理的系列软件(图12-6)。
12.3.1 工程施工中的BIM应用现状
12.3.1 工程施工中的BIM应用现状
另外,还有清华大学研究的基于BIM 的4D施工管理系列软件。该研究将BIM 与4D技术结合起来,通过建立基于IFC的4D施工信息模型,将建筑物及其施工现场3D模型与施工进度链接,与施工资源、安全质量及场地布置等信息集为一体。
12.3.2 项目管理中的BIM应用方向
为了解决传统施工现场管理中存在的问题,施工单位相关人员可以采用 BIM 技术建立基于时间维度的4D虚拟模型,进行施工操作模拟。
通过 BIM 技术的信息集成管理对施工进度计划进行主动控制、动态优化,可以减少资金和材料供应因素、环境因素、空间碰撞及对施工图纸理解不到位等因素对项目进度的影响,从而保证建设项目的顺利进行。
1.施工操作优化
2.施工进度优化
12.3.2 项目管理中的BIM应用方向
施工进度优化的具体途径如下。
(1)基于 BIM 的4D模型包含了建设项目完整的数据信息,是将建筑模型与进度计划结合起来的虚拟建造,通过生成与施工进度计划相配合的材料和资金供应计划,可以避免资金和材料供应不合理对施工进度产生不良影响。
(2)检查项目进度计划在时间安排上是否合理,工作之间的逻辑关系是否准确。通过模型对工程的重点和难点部位进行分析,制订施工计划,划分流水段,从而对项目的进度计划进行检查和优化。
2.施工进度优化
12.3.2 项目管理中的BIM应用方向
(3)BIM 技术拥有强大的信息处理功能,可以对项目各参与方的意见和建议进行汇总,并进行施工工序模拟,这样不仅有效降低了建筑事故的发生概率,而且达到了发现问题后及时解决及协调沟通的理想效果。
(4)BIM 技术通过引入三维、四维及可视化功能,实现了对建筑物物理结构和功能特性的数字化表达,可以弥补以往图纸缺少直观性的缺陷,还可以使施工人员更直观、更深层次地理解施工图纸和施工方案的要求,减少因施工人员对施工图纸理解错误而给施工过程带来的不必要的问题,提高施工速度。
2.施工进度优化
12.3.2 项目管理中的BIM应用方向
(5)BIM 技术可以将三维模型放置在虚拟的周围环境中,通过分析周围环境可能对工程项目施工进度产生影响的因素,制定应对措施,降低环境因素对施工进度的影响,优化施工方案。
(6)BIM 技术可针对项目复杂部位及异型结构进行精确定位,并检查、校核图纸坐标点高程,避免在后期施工中因测量放样问题而导致的大量返工,大大缩短了施工工期。
2.施工进度优化
12.3.2 项目管理中的BIM应用方向
BIM 技术在处理工程成本管理中有着巨大的优势。施工成本优化的具体途径如下。
(1)建立 BIM 的5D 施工资源信息模型(5D=3D 实体+时间进度+成本)关系数据库,让实际成本数据及时进入5D关系数据库,而且对应的成本汇总、统计、拆分报表同时可得,这样可以避免计算工程量时受到的人为因素的干扰,得到更加准确、客观的成本数据。
(2)建立基于 BIM 的5D实际成本数据库,使汇总分析能力大大增强,极大地减少了汇总分析的工作时间,使短周期成本分析不再困难,提高了工作效率。
3.施工成本优化
12.3.2 项目管理中的BIM应用方向
(3)通过对施工过程的可视化模拟,能够清楚地了解施工成本使用的具体情况,对是否需要花费这部分成本有一个正确判断。
(4)通过对各成本进行实时盘点与动态监控,可以多维度汇总、分析成本数据,提高了成
本核算的准确性。
3.施工成本优化
12.3.2 项目管理中的BIM应用方向
(5)钢筋精细化管理。利用 Revit软件的明细表功能导出模型中的钢筋用量表并进行统计,然后与图纸中所给的钢筋设计量、现场施工中钢筋工的实际翻样量进行对比,找出其中可优化的部分,从而做好钢筋精细化管理工作。
(6)钢结构精细化管理。通过BIM 技术对钢结构进行准确放样,找出实际施工过程中钢结构用量与图纸用量存在冲突的部位及差异量,进而提高施工效率,缩短工期。
3.施工成本优化
12.3.2 项目管理中的BIM应用方向
合理的施工场地布置不仅能够保证生产流畅,还可以提高施工效益。如果场地布置不合理,施工不顺畅,将会增加施工作业时间,造成过多的人力和物资的损失,增加不安全因素,降低劳动生产率,等等。
结合现场实际,联合测量小组对所需施工临建进行三维建模,对现场进行实地考察,优化场地区域划分及平面布置,以期更高效率地进行生产、转运。
4.优化现场临建设施
中国梦.大国工匠
高凤林———创新铸就平凡岗位的不平凡
高凤林，中国航天科技集团有限公司第一研究院首都航天机械有限公司特种熔融焊接工，高级技师，全国劳动模范，全国五一劳动奖章获得者，中国质量奖获奖者。2009年，高凤林获国务院政府特殊津贴，2018年被评为“大国工匠年度人物”，2019年9月25日获“最美奋斗者”个人称号。
高凤林很平凡。普通家庭出身，毕业于普通技校，从事最普通的焊工，他一直在一个单位勤勤恳恳工作，车间不变，工种不变。
中国梦.大国工匠
高凤林———创新铸就平凡岗位的不平凡
高凤林很不凡。虽是焊工，却是中国航天发动机焊接的第一人，我国长三甲系列运载火箭、长征五号运载火箭的氢氧发动机喷管，都诞生于他之手。仅一个喷管上就有数百根几毫米的空心管线。管壁的厚度只有0.33mm，高凤林需要通过3万多次精密的焊接操作才能把它们编织在一起，焊缝细到接近头发丝，而长度相当于绕一个标准足球场两周。
焊工是技术人员，除了人们常认为的熟能生巧，扎实的基础知识和基本功以及对于技术的刻苦钻研都是成为一名优秀焊工所必需的。为了焊接时手法稳当，高凤林在入行初期曾练习平举沙袋，几公斤的沙袋一手一个，平举一两个小时，为的就是增强手腕和手臂的力量，防止焊接时出现手抖的现象。
中国梦.大国工匠
高凤林———创新铸就平凡岗位的不平凡
除了扎实的焊接技术，高凤林还注重理论知识的学习。工作期间，高凤林完成了大专、本科学习，又自学取得了研究生学历。30多年里，高凤林自己的经验结论是没有理论支撑的实践做不到高端，反过来没有实践支撑的理论走不长远。
正是因为高凤林不断保持理论研究和工程实践的共同进步，让他攻克了一个个技术难关，不断创新。他在长征二号火箭的焊接过程中提出了多层快速连续堆焊加机械导热等一系列保证工艺性能的工艺方法，成功保障了长征二号火箭的发射。在国家863攻关项目50吨大氢氧发动机系统研制中，高凤林更是大胆突破理论禁区，创新混用焊头焊接超薄的特制材料……高凤林也因为各种技术突破获得国家技术创新二等奖、航天技术能手等奖项。
中国梦.大国工匠
高凤林———创新铸就平凡岗位的不平凡
勇于创新、善于创新亦是新时代工匠精神的灵魂。2020年10月，高凤林所著《咱们为什么要创新 写给技术工人的十二封信》一书出版发行，他希望通过自身成长经历以及对创新的认识，帮助广大技术工人培养创新意识、提高创新能力。
130多枚长征系列运载火箭在高凤林焊接的发动机的助推下，成功飞向太空，这个数字，占到我国发射长征系列火箭总数的一半以上。火箭的研制离不开众多的院士、教授、高工，但火箭从蓝图落到实物，靠的是一个个焊接点的累积，靠的是一位位普通工人的咫尺匠心。
