第三章 网络计划技术1

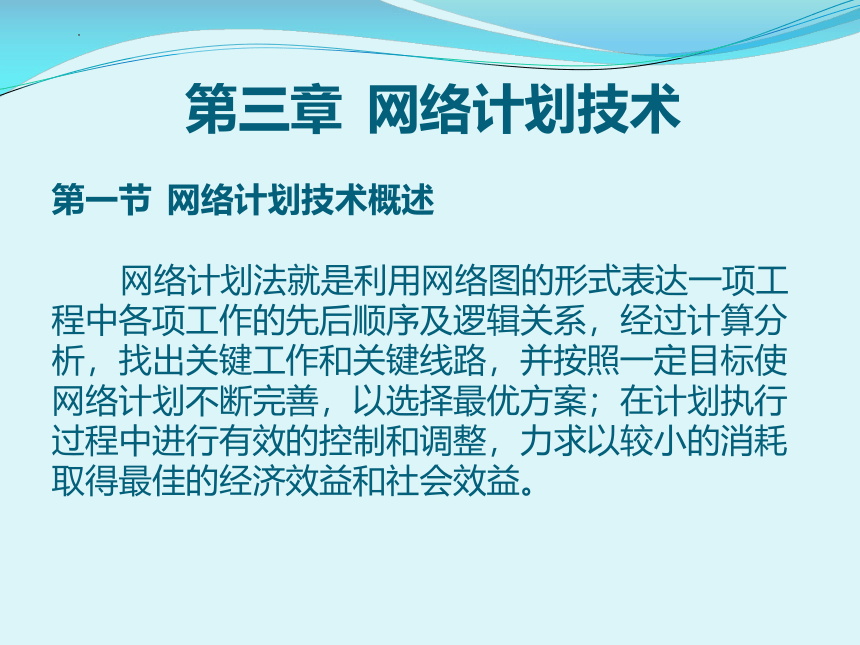

第三章 网络计划技术

第一节 网络计划技术概述

网络计划法就是利用网络图的形式表达一项工程中各项工作的先后顺序及逻辑关系，经过计算分析，找出关键工作和关键线路，并按照一定目标使网络计划不断完善，以选择最优方案；在计划执行过程中进行有效的控制和调整，力求以较小的消耗取得最佳的经济效益和社会效益。

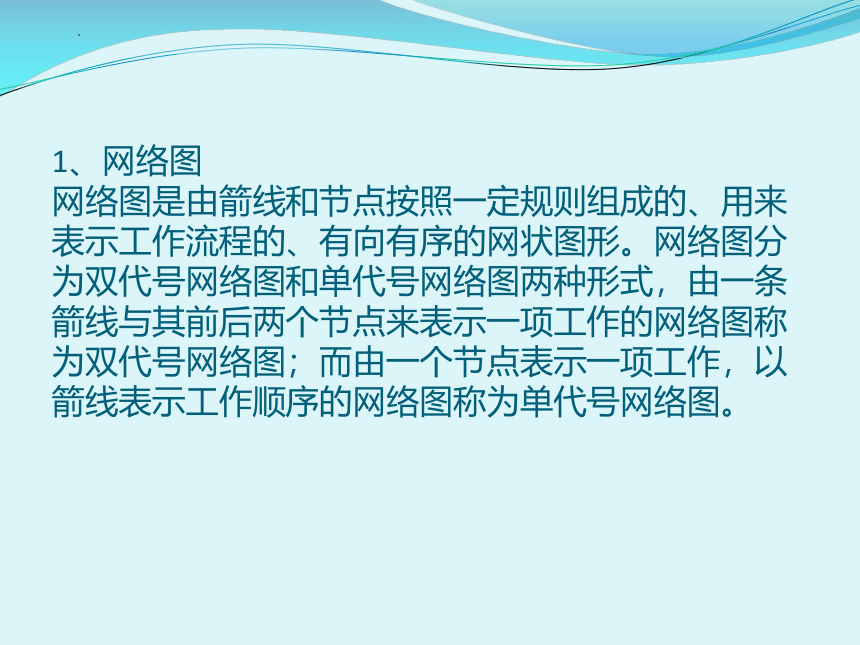

1、网络图
网络图是由箭线和节点按照一定规则组成的、用来表示工作流程的、有向有序的网状图形。网络图分为双代号网络图和单代号网络图两种形式，由一条箭线与其前后两个节点来表示一项工作的网络图称为双代号网络图；而由一个节点表示一项工作，以箭线表示工作顺序的网络图称为单代号网络图。

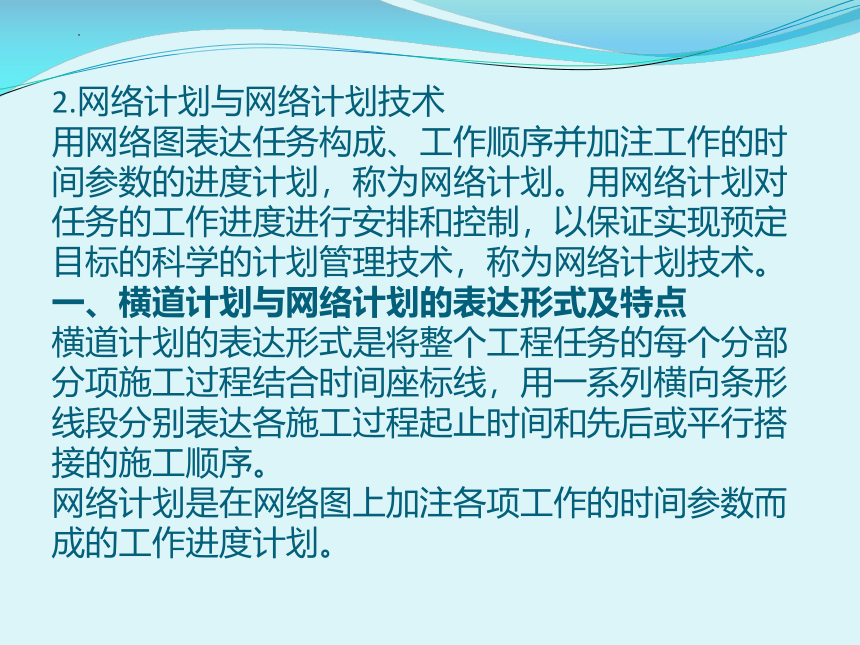

2.网络计划与网络计划技术
用网络图表达任务构成、工作顺序并加注工作的时间参数的进度计划，称为网络计划。用网络计划对任务的工作进度进行安排和控制，以保证实现预定目标的科学的计划管理技术，称为网络计划技术。
一、横道计划与网络计划的表达形式及特点

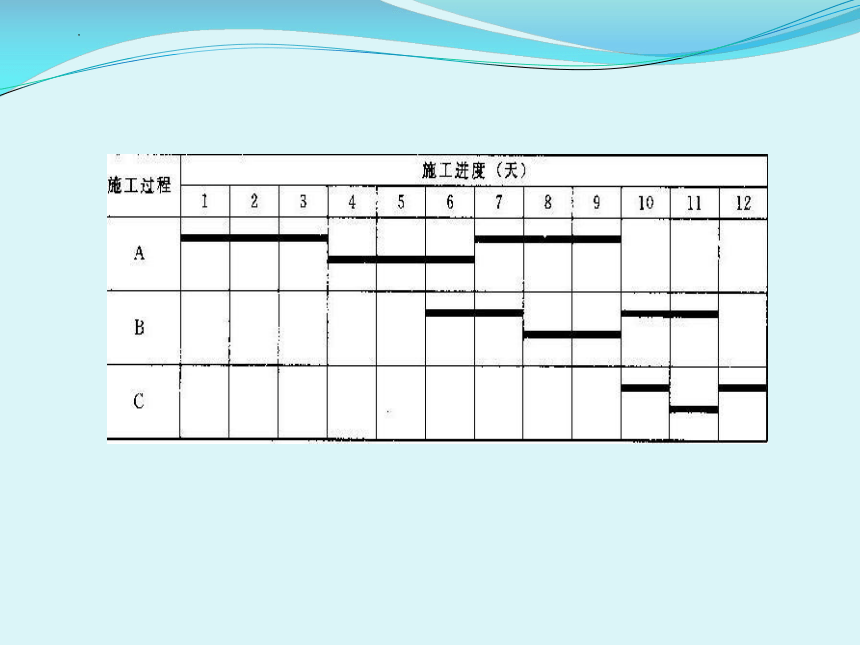

横道计划的表达形式是将整个工程任务的每个分部分项施工过程结合时间座标线，用一系列横向条形线段分别表达各施工过程起止时间和先后或平行搭接的施工顺序。

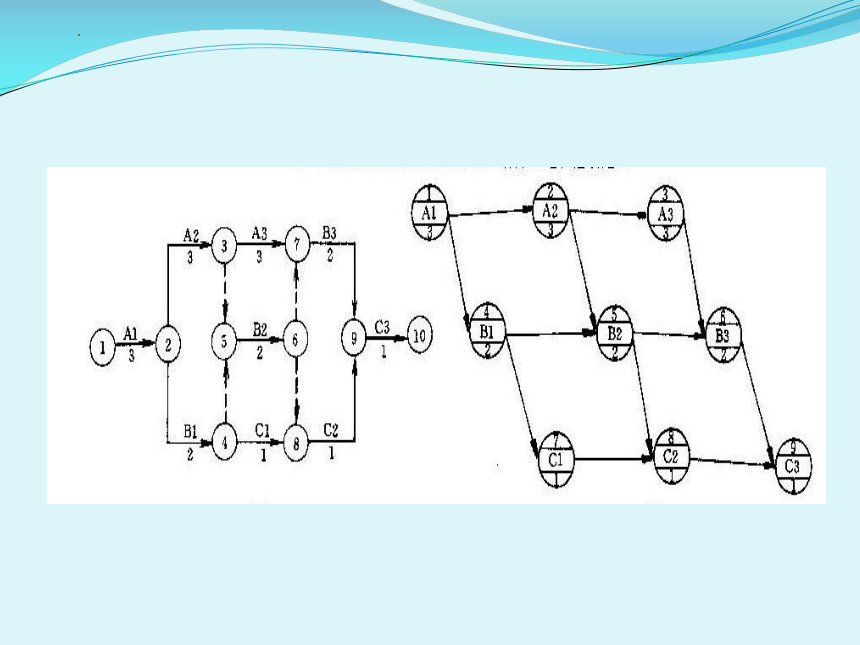

网络计划是在网络图上加注各项工作的时间参数而成的工作进度计划。
横道计划的优缺点
横道计划具有编制比较容易，绘图简便，形象直观。它用时间坐标对施工起迄时间，作业持续时间，工作进度，搭接方式，总工期都表示得清楚明确，便于统计劳动力、材料、机具的需用量等优点。但它的缺点是不能全面地反映整个施工活动中各工序之间的联系和相互依赖与制约的逻辑关系，不便于各种时间计算；不能明确反映影响工期的关键工序，使人抓不住工作重点；看不到计划中的潜力所在，不便于电算对计划进行科学地调整和优化。

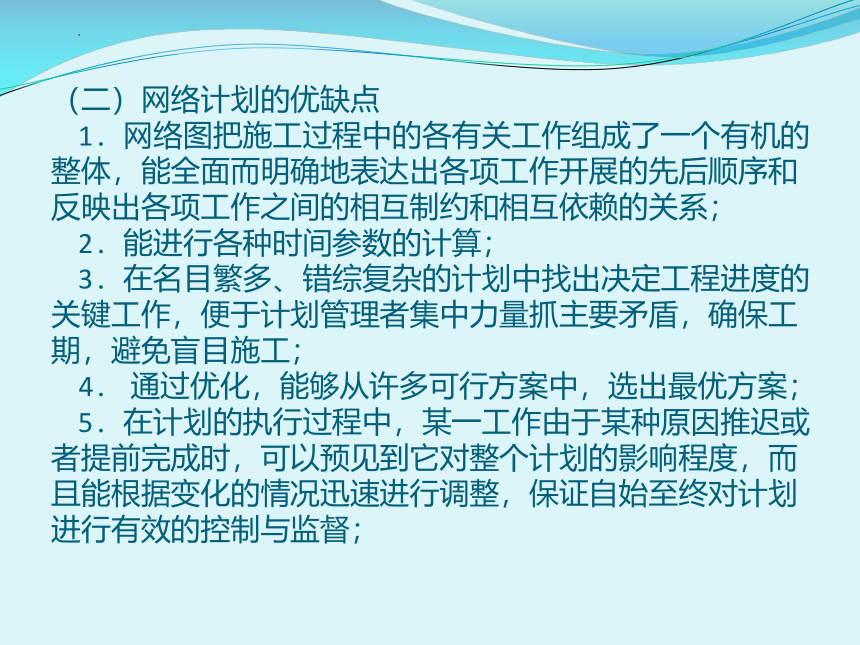

（二）网络计划的优缺点
1．网络图把施工过程中的各有关工作组成了一个有机的整体，能全面而明确地表达出各项工作开展的先后顺序和反映出各项工作之间的相互制约和相互依赖的关系；
2．能进行各种时间参数的计算；
3．在名目繁多、错综复杂的计划中找出决定工程进度的关键工作，便于计划管理者集中力量抓主要矛盾，确保工期，避免盲目施工；
4． 通过优化，能够从许多可行方案中，选出最优方案；
5．在计划的执行过程中，某一工作由于某种原因推迟或者提前完成时，可以预见到它对整个计划的影响程度，而且能根据变化的情况迅速进行调整，保证自始至终对计划进行有效的控制与监督；

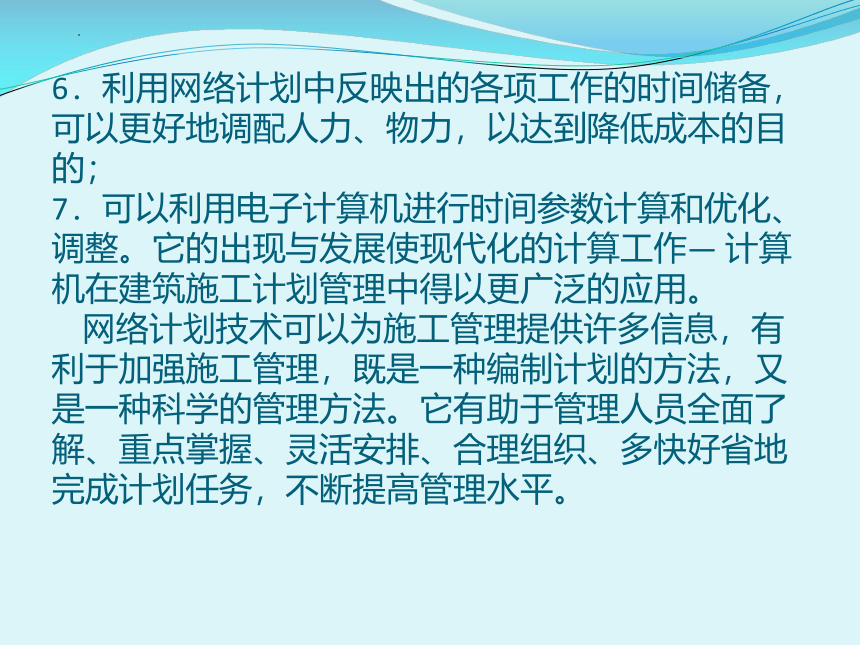

6．利用网络计划中反映出的各项工作的时间储备，可以更好地调配人力、物力，以达到降低成本的目的；
7．可以利用电子计算机进行时间参数计算和优化、调整。它的出现与发展使现代化的计算工作— 计算机在建筑施工计划管理中得以更广泛的应用。
网络计划技术可以为施工管理提供许多信息，有利于加强施工管理，既是一种编制计划的方法，又是一种科学的管理方法。它有助于管理人员全面了解、重点掌握、灵活安排、合理组织、多快好省地完成计划任务，不断提高管理水平。
二、网络计划技术的基本原理
网络计划技术的基本原理归纳为：
1．把一项工程的全部建造过程分解为若干项工作，并按其开展顺序和相互制约、相互依赖的关系，绘制出网络图。
2．进行时间参数计算，找出关键工作和关键线路。
3．利用最优化原理，改进初始方案，寻求最优网络计划方案。
4．在网络计划执行过程中，进行有效监督与控制，以最少的消耗，获得最佳的经济效果。
三、工程网络计划的类型
我国JGJ／T 121—99《工程网络计划技术规程》推荐的常用的工程网络计划类型包括：双代号网络计划；单代号网络计划;双代号时标网络计划；单代号搭接网络计划。
1. 双代号网络图
双代号网络图是以箭线及其两端节点的编号表示工作的网络图，
2．单代号网络图
单代号网络图是以节点及其编号表示工作，以箭线表示工作之间逻辑关系的网络图，
3．双代号时标网络计划
双代号时标网络计划是以时间坐标为尺度编制的网络计划。
4.单代号搭接网络计划
单代号搭接网络计划是前后工作之间有多种逻辑关系的肯定型网络计划。
5.国际上，工程网络计划有许多名称，如CPM、PERT、CPA、MPM等。工程网络计划的类型有不同的划分方法。
(1)工程网络计划按工作持续时间的特点划分为：肯定型问题的网络计划；非肯定问题的网络计划；随机网络计划等。
(2)工程网络计划按工作和事件在网络图中的表示方法划分为：事件网络——以节点表示事件的网络计划；工作网络以箭线表示工作的网络计划(我国JGJ／T 121--99称为双代号网络计划);以节点表示工作的网络计划(我国JGJ／T121--99称为单代号网络计划)。
(3)工程网络计划按计划平面的个数划分为：单平面网络计划；多平面网络计划(多阶网络计划，分级网络计划)。
第二节 双代号网络计划

我国建筑业应用较为广泛的一种网络计划表达形式。
一、双代号网络图的组成
双代号网络图由箭线、节点、节点编号、虚箭线、线路等五个基本要素组成。
1. 箭线
作用。在双代号网络图中，一条箭线表示一项工作，又称工序、作业或活动，如砌墙、抹灰等。而工作所包括的范围可大可小，既可以是一道工序，也可以是一个分项工程或一个分部工程，甚至是一个单位工程。
(2) 特点。 每项工作的进行必然要占用一定的时间，往往也要消耗一定的资源(如劳动力、材料、机械设备)。对于不消耗资源，仅占用一定时间的施工过程，也应视为一项工作。例如，墙面刷涂料前抹灰层的“干燥”，这是由于技术上的需要而引起的间歇等待时间，虽然不消耗资源，但在网络图中也可作为一项工作，以一条箭线来表示。
(3)表达形式与要求。①在无时标的网络图中，箭线的长短并不反映该工作占用时间的长短。箭线的形状可以是水平直线，也可以是折线或斜线，但最好画成水平直线或带水平直线的折线。在同一张网络图上，箭线的画法要统一。②箭线所指的方向表示工作进行的方向，箭线的尾端表示该项工作的开始，箭头端则表示该项工作的结束。工作名称应标注在水平箭线的上方或垂直箭线的左侧，工作的持续时间(也称作业时间)则标注在水平箭线的下方或垂直箭线的右侧。
2．节点
(1)作用。 在双代号网络图中，节点代表一项工作的开始或结束。用圆圈表示。箭线尾部的节点称为该箭线所示工作的开始节点，箭头处的节点称为该箭线所示工作的结束节点。在一个完整的网络图中，除了最前的起点节点和最后的终点节点外，其余任何一个节点都具有双重含义，既是前面工作的结束点，又是后面工作的开始点。
(2)特点。节点仅为前后两项工作的交接点，只是一个“瞬间”概念，因此它既不消耗时间，也不消耗资源。
3.节点编号
(1)作用。在双代号网络图中，一项工作可以用其箭线两端节点内的号码来表示，以方便网络图的检查与计算。
(2)编号要求。对一个网络图中的所有节点应进行统一编号，不得有缺编和重号现象。对于每一项工作而言，其箭头节点的号码应大于箭尾节点的号码，即顺箭线方向由小到大。
(3)编号方法。编号宜在绘图完成、检查无误后，顺着箭头方向依次进行。当网络图中的箭线均为由左向右和由上至下时，可采取每行由左向右，由上至下逐行编号的水平编号法；也可采取每列由上至下，由左向右逐列编号的垂直编号法。为了便于修改和调整，可隔号编号。
4．虚箭线
虚箭线又称虚工作，它表示一项虚拟的工作，用带箭头的虚线表示。由于是虚拟的工作，故没有工作名称和工作延续时间。箭线过短时可用实箭线表示，但其工作延续时间必须用“0”标出。
(1)特点。由于是虚拟的工作，所以它既不消耗时间，也不消耗资源。
(2)作用。虚箭线可起到联系、区分和断路作用，是双代号网络图中表达一些工作之间的相互联系、相互制约关系，保证逻辑关系正确的必要手段。这在后面的绘图中，很容易理解和体会。
5．线路
在网络图中，从起点节点开始，沿箭线方向连续通过一系列箭线与节点，最后到达终点节点所经过的通路叫线路。
感谢聆听
