第二章
流水施工基本原理5
WORK REPORT GENERAL PPT
2.3 流水施工的基本组织方式

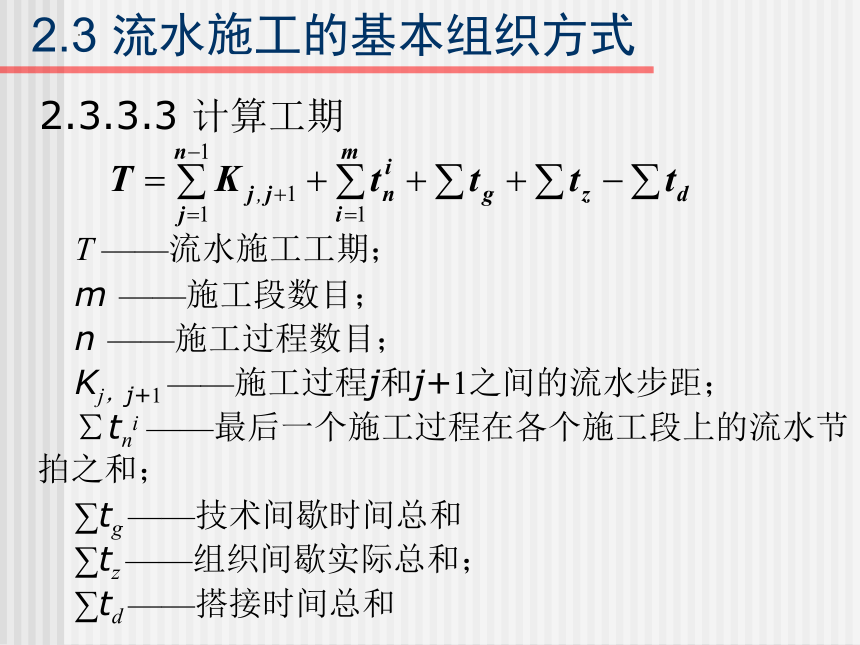

2.3.3.3 计算工期
T ——流水施工工期；
m ——施工段数目；
n ——施工过程数目；
Kj，j+1 ——施工过程j和j+1之间的流水步距；
∑tni ——最后一个施工过程在各个施工段上的流水节 拍之和；
∑tg ——技术间歇时间总和
∑tz ——组织间歇实际总和；
∑td ——搭接时间总和
2.3 流水施工的基本组织方式

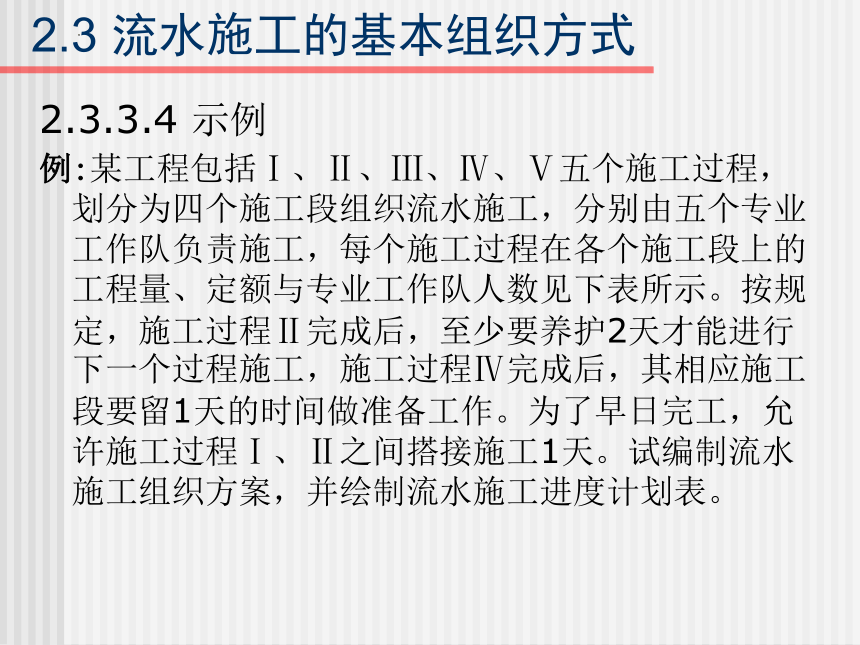

2.3.3.4 示例
例:某工程包括Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个施工过程，划分为四个施工段组织流水施工，分别由五个专业工作队负责施工，每个施工过程在各个施工段上的工程量、定额与专业工作队人数见下表所示。按规定，施工过程Ⅱ完成后，至少要养护2天才能进行下一个过程施工，施工过程Ⅳ完成后，其相应施工段要留1天的时间做准备工作。为了早日完工，允许施工过程Ⅰ、Ⅱ之间搭接施工1天。试编制流水施工组织方案，并绘制流水施工进度计划表。
2.3 流水施工的基本组织方式

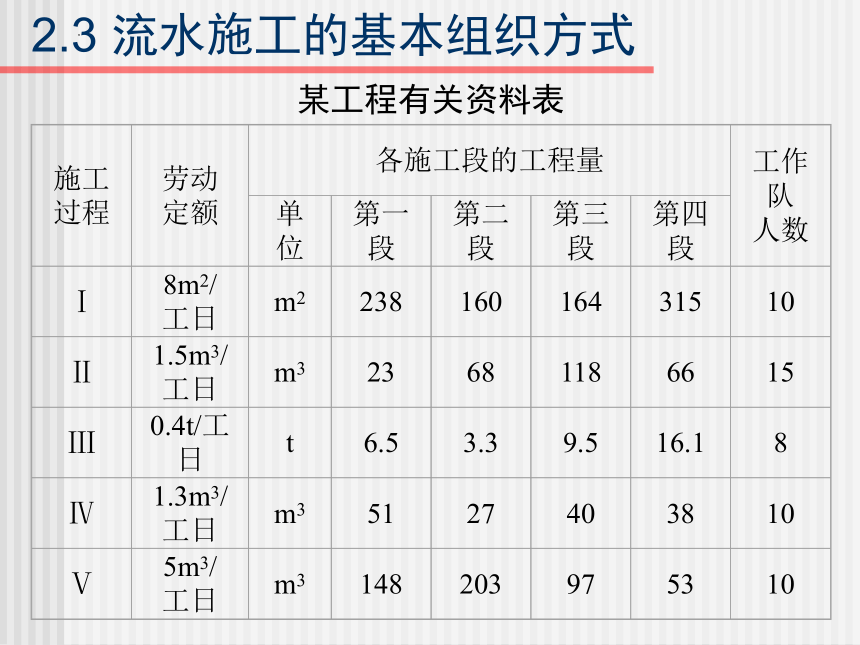

某工程有关资料表
施工过程
劳动定额
各施工段的工程量
工作队
人数
单位
第一段
第二段
第三段
第四段
Ⅰ
8m2/工日
m2
238
160
164
315
10
Ⅱ
1.5m3/工日
m3
23
68
118
66
15
Ⅲ
0.4t/工日
t
6.5
3.3
9.5
16.1
8
Ⅳ
1.3m3/工日
m3
51
27
40
38
10
Ⅴ
5m3/工日
m3
148
203
97
53
10
2.3 流水施工的基本组织方式
= 315∕(8×10×1) = 4

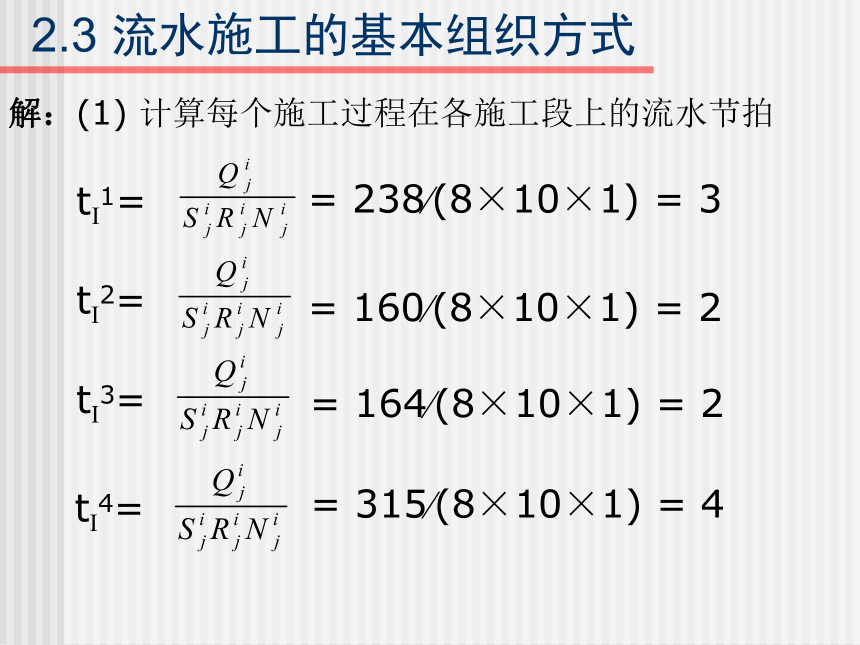

解：(1) 计算每个施工过程在各施工段上的流水节拍
tⅠ1=
= 238∕(8×10×1) = 3
tⅠ2=
= 160∕(8×10×1) = 2
tⅠ3=
tⅠ4=
= 164∕(8×10×1) = 2
2.3 流水施工的基本组织方式

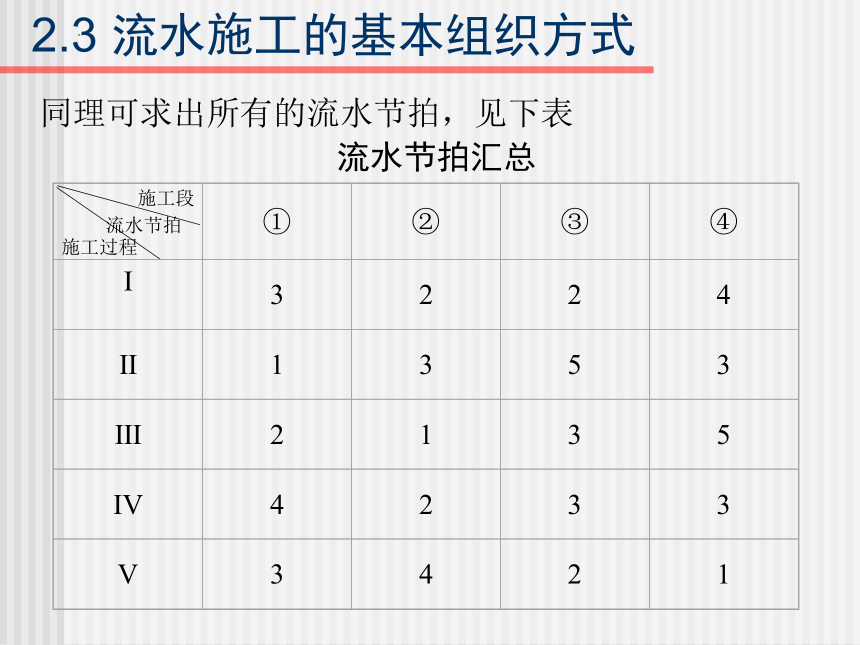

同理可求出所有的流水节拍，见下表
流水节拍汇总
施工段
施工过程
流水节拍
①
②
③
④
Ⅰ
3
2
2
4
Ⅱ
1
3
5
3
Ⅲ
2
1
3
5
Ⅳ
4
2
3
3
Ⅴ
3
4
2
1
2.3 流水施工的基本组织方式

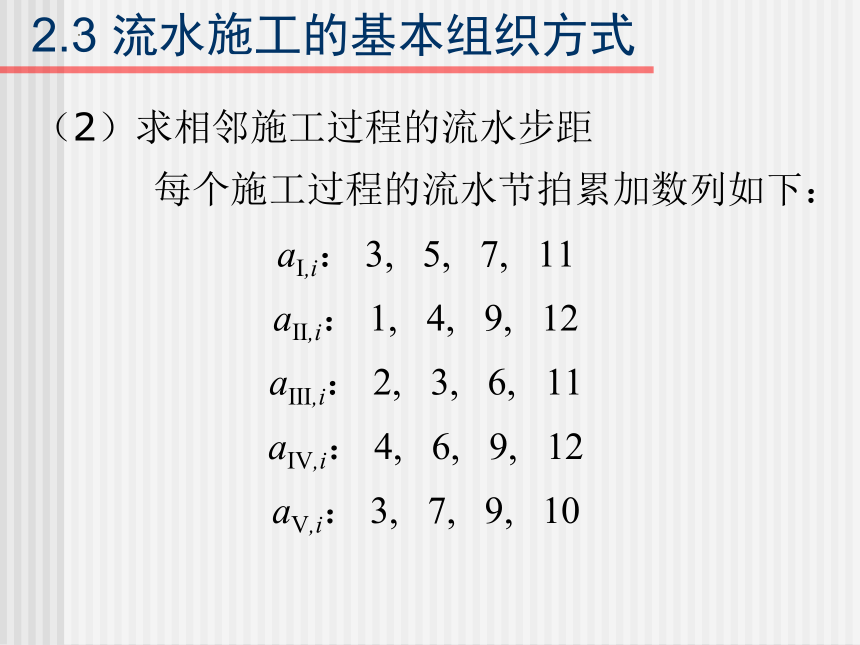

（2）求相邻施工过程的流水步距
　　　每个施工过程的流水节拍累加数列如下：
aⅠ,i： 3, 5, 7, 11
aⅡ,i： 1, 4, 9, 12
aⅢ,i： 2, 3, 6, 11
aⅣ,i： 4, 6, 9, 12
aⅤ,i： 3, 7, 9, 10
2.3 流水施工的基本组织方式

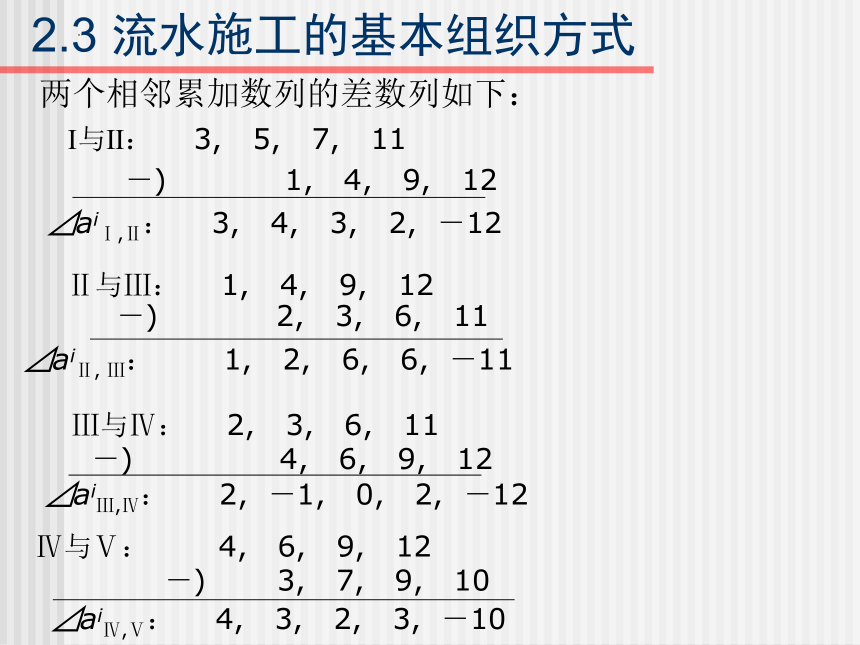

两个相邻累加数列的差数列如下：
　Ⅰ与Ⅱ： 3, 5, 7, 11
　　　－) 　　 1, 4, 9, 12
　 ⊿aiⅠ,Ⅱ： 3, 4, 3, 2, －12
　　Ⅱ与Ⅲ： 1, 4, 9, 12
　　 －) 　　 2, 3, 6, 11
⊿aiⅡ, Ⅲ： 　 1, 2, 6, 6, －11
　　Ⅲ与Ⅳ： 2, 3, 6, 11
　　－) 　　　 4, 6, 9, 12
⊿aiⅢ,Ⅳ： 2, －1, 0, 2, －12
Ⅳ与Ⅴ： 　 4, 6, 9, 12
　－) 3, 7, 9, 10
⊿aiⅣ,Ⅴ： 4, 3, 2, 3, －10
2.3 流水施工的基本组织方式

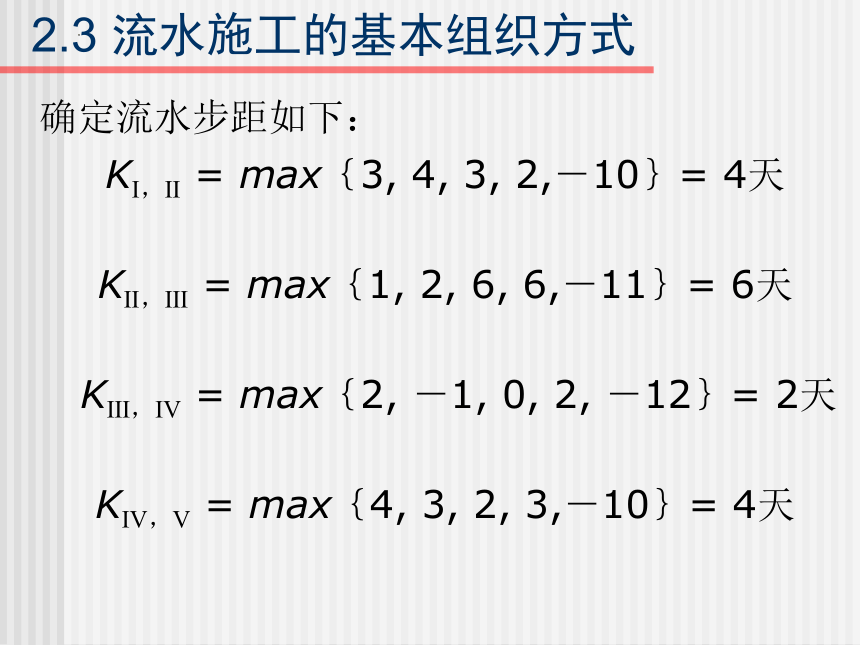

确定流水步距如下：
KⅠ，Ⅱ = max｛3, 4, 3, 2,－10｝= 4天
KⅡ，Ⅲ = max｛1, 2, 6, 6,－11｝= 6天
KⅢ，Ⅳ = max｛2, －1, 0, 2, －12｝= 2天
KⅣ，Ⅴ = max｛4, 3, 2, 3,－10｝= 4天
2.3 流水施工的基本组织方式
(3) 计算工期
＝(4+ 6 + 2 + 4) + (3+ 4 + 2 + 1) + 2 + 1－1
＝28天
2.3 流水施工的基本组织方式
(4) 绘制流水施工进度计划表
2.3 流水施工的基本组织方式
(4) 绘制流水施工进度计划表
KⅠ，Ⅱ－td
KⅡ，Ⅲ＋tg
KⅢ，Ⅳ
KⅣ，Ⅴ＋tz
∑tⅤi
2.3 流水施工的基本组织方式
练习：某现浇钢筋混凝土工程由支模板，绑钢筋，浇混凝土，拆模板和回填土五个分项工程组成。在平面上划分为六个施工段，各分项工程在各个施工段上的施工持续时间如表所示。在混凝土浇注后至拆模前必须有2天养护时间。试编制该工程流水施工方案。
持续时间
① ② ③ ④ ⑤ ⑥
模板 2 3 2 3 2 3
钢筋 3 3 4 4 3 3
浇砼 2 1 2 2 1 2
拆模 1 2 1 1 2 1
回填 2 3 2 2 3 2
2.4 流水施工的组织程序
2.4.1 确定施工流水线，划分施工过程
施工流水线是指不同工种的施工队按照施工过程的先后顺序，沿着建筑产品的一定方向相继对其进行加工而形成的一条工作路线。
通常按照分部分项工程这种假想的建筑“零件”分别组织多条流水线，然后再将这些流水线联系起来
流水线中的所有施工活动，划分为若干个施工过程。
施工过程数目n的确定，主要的依据是工程的性质和复杂程度、所采用的施工方案、对建设工期的要求等因素。
2.4 流水施工的组织程序
2.4.2 划分施工层，确定施工段
确定施工层数量r，以便在平面上和空间上组织连续均衡的流水施工
划分施工层时，要求结合工程的具体情况，主要根据建筑物的高度和楼层来确定
需要注意的是，组织划分施工层的流水施工时,划分的施工段数目m必须满足m≥n的要求，
2.4 流水施工的组织程序
2.4.3 计算各施工过程在各个施工段上的流水节拍
(1) 经验估算法
t——某施工过程在某施工段上的流水节拍；
a——某施工过程在某施工段上的最短估算时间；
b——某施工过程在某施工段上的最长估算时间；
c——某施工过程在某施工段上的正常估算时间；
这种方法适用于常见的、具有相关经验数据的民用、工业建筑工程的流水施工。
2.4 流水施工的组织程序
(2) 工期倒计算法
(a) 根据工期倒排进度，确定各施工过程的工作持续时间。
(b) 确定各施工过程在各施工段上的流水节拍。若同一施工过程的流水节拍不等，可用估算法；若相等，则按下式计算：
tj ——施工过程j的流水节拍；
Tj——施工过程j的工作持续时间；
m——施工段数目；
2.4 流水施工的组织程序
施工段上最小的流水节拍
tmin ——施工过程在某个施工段上的最小流水节拍；
Amin——每个工人所需的最小工作面；
μ ——单位工作面的工程量含量；
S ——该施工过程的产量定额；
计算出的流水节拍，必须大于或等于最小流水节拍
2.4 流水施工的组织程序
2.4.4 确定流水施工组织方式和专业工作队数目
固定节拍流水施工和分别流水施工这两种组织方式，均按每个施工过程成立一个专业工作队；
成倍节拍流水施工中，各施工过程对应的专业工作队数目是按照其流水节拍之间的比例关系来确定的。
在确定各专业工作队的人数时，可以根据最小施工段上的工作面情况来计算，一定要保证每一个工人都能够占据能充分发挥其劳动效率所必需的最小工作面
施工段上可容纳的工人数为：
2.4 流水施工的组织程序
2.4.5 确定各施工过程之间的流水步距
根据施工方案和施工工艺的要求，按照不同流水施工组织方式的特点，采用相应的公式计算各施工过程之间的流水步距。
2.4.6 计算流水施工的工期
按照不同流水施工组织方式的特点和相关时间参数计算流水施工的工期。
2.4.7 绘制施工进度计划表
组织流水施工的基本程序如下图所示
2.4 流水施工的组织程序
划分施工过程，确定流水施工过程数目n
划分施工层和施工段，确定施工层数c和施工段数目m
计算流水节拍
确定流水施工组织方式和专业工作队数目
计算流水步距
计算流水施工工期
绘制施工进度计划表
