2.1 单片机硬件结构
《单片机基础与应用（C语言版）》
高等教育出版社
硬件电路是单片机应用系统设计的基础，所以读者应首先掌握单片机内部结构、外部引脚、存储器、时钟电路、复位电路和并行I/O口等硬件的结构、特点。

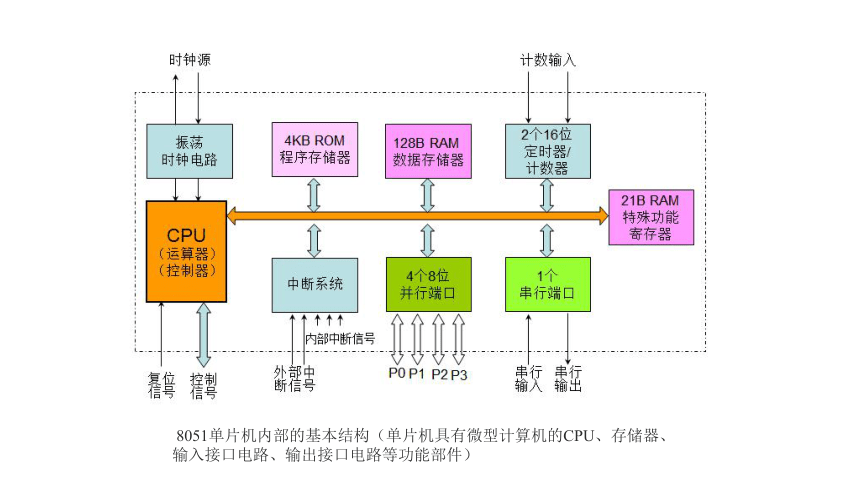

8051单片机内部的基本结构（单片机具有微型计算机的CPU、存储器、
输入接口电路、输出接口电路等功能部件）
中央处理器（CPU）是单片机的控制核心
完成运算和控制功能。

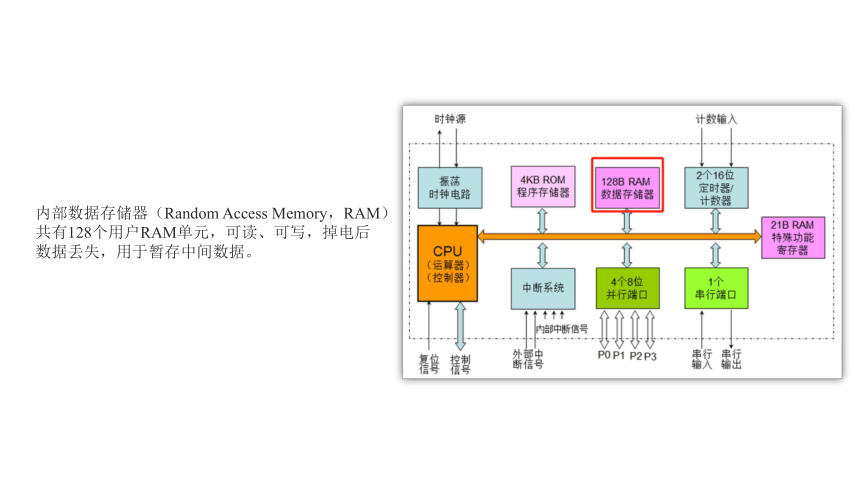

内部数据存储器（Random Access Memory，RAM）共有128个用户RAM单元，可读、可写，掉电后数据丢失，用于暂存中间数据。

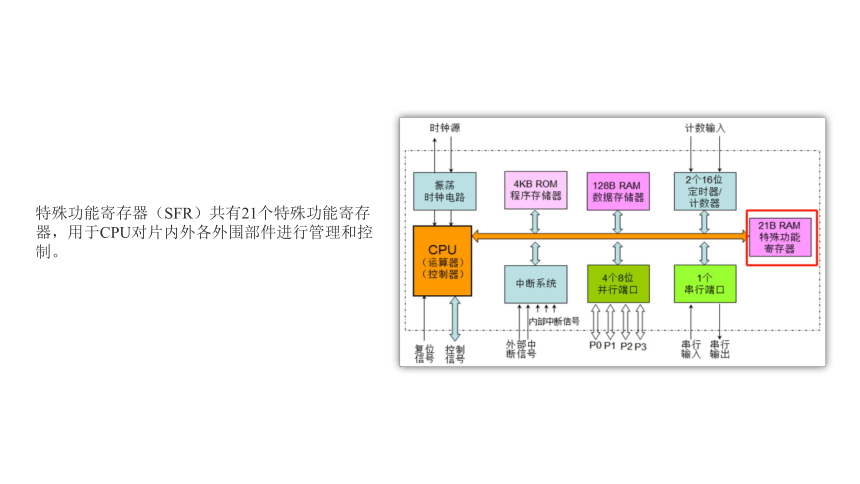

特殊功能寄存器（SFR）共有21个特殊功能寄存器，用于CPU对片内外各外围部件进行管理和控制。
内部程序存储器（Read-only Memory，ROM）共有4KB掩膜ROM，只可读、不可写，掉电后数据不会丢失，用于存放程序或程序运行过程中不会改变的原始数据，通常称为程序存储器。
共有4个8位并行I/O接口：P0、P1、P2、P3，可以实现数据的并行输入/输出。
有一个全双工异步串行口，可以实现单片机与其他设备之间的串行数据通信。
共有2个16位的定时/计数器，可实现定时或计数功能，并以其定时或计数结果对计算机进行控制。
共有5个中断源，分为高级和低级2个优先级。
8051内部有时钟电路，只需外接石英晶体和微调电容即可。晶振频率通常选择6 MHz、12 MHz或11.059 2 MHz。
