(共31张PPT)

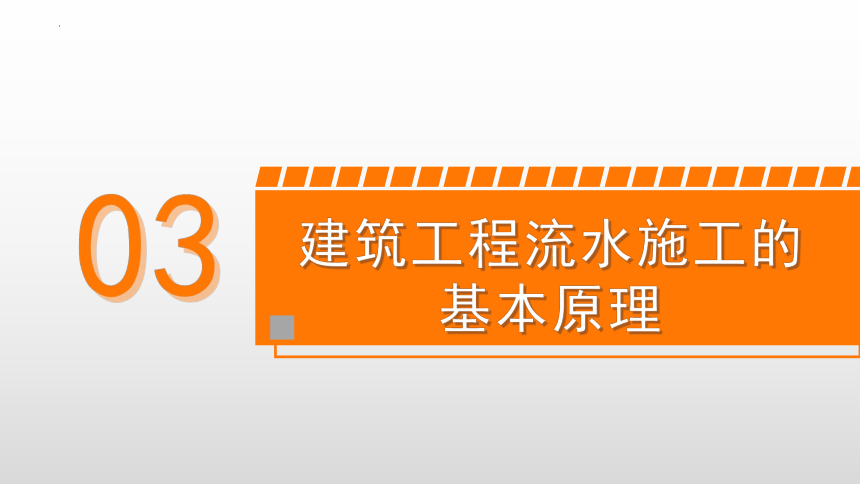

03
建筑工程流水施工的基本原理

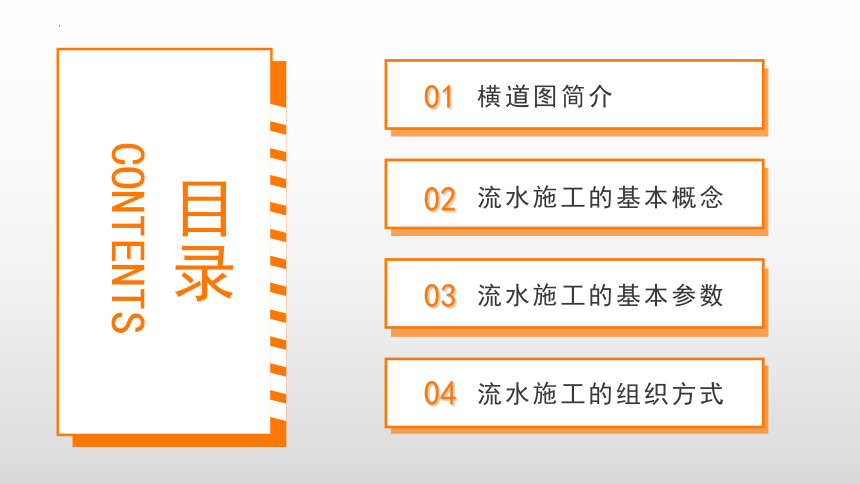

目录
CONTENTS
横道图简介
01
02
03
流水施工的基本概念
流水施工的基本参数
04
流水施工的组织方式
案例导入
拟建四栋相同结构的建筑物,其编号分别为Ⅰ、Ⅱ、Ⅲ、Ⅳ,一栋为一个施工段。四栋建筑物的基础工程量相等,而且都由基槽挖土、混凝土垫层、砌筑基础和基槽回填土四个施工过程组成。每栋建筑物基础工程的施工指标见表3-1。
问题:
请结合本模块的内容,分别采用依次、平行、流水的施工方式组织施工,并讨论各种施工方式的特点。

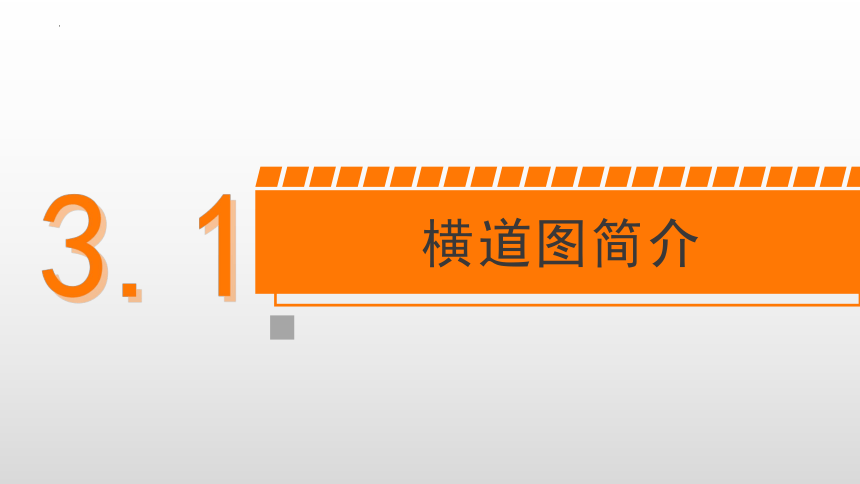

3.1
横道图简介

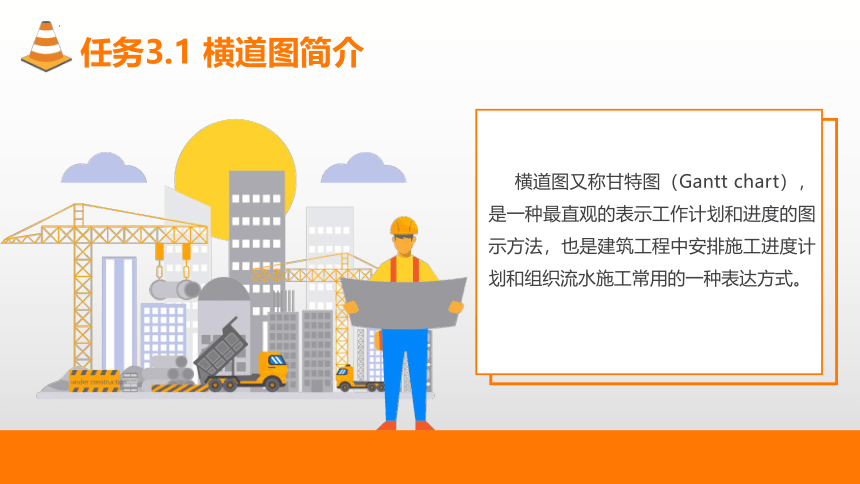

任务3.1 横道图简介
横道图又称甘特图（Gantt chart），是一种最直观的表示工作计划和进度的图示方法，也是建筑工程中安排施工进度计划和组织流水施工常用的一种表达方式。
3.1.1 横道图的形式

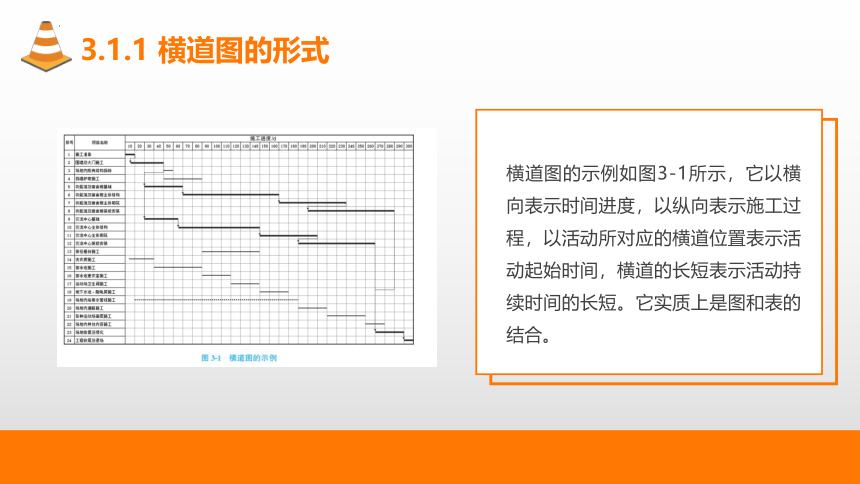

横道图的示例如图3-1所示，它以横向表示时间进度，以纵向表示施工过程，以活动所对应的横道位置表示活动起始时间，横道的长短表示活动持续时间的长短。它实质上是图和表的结合。

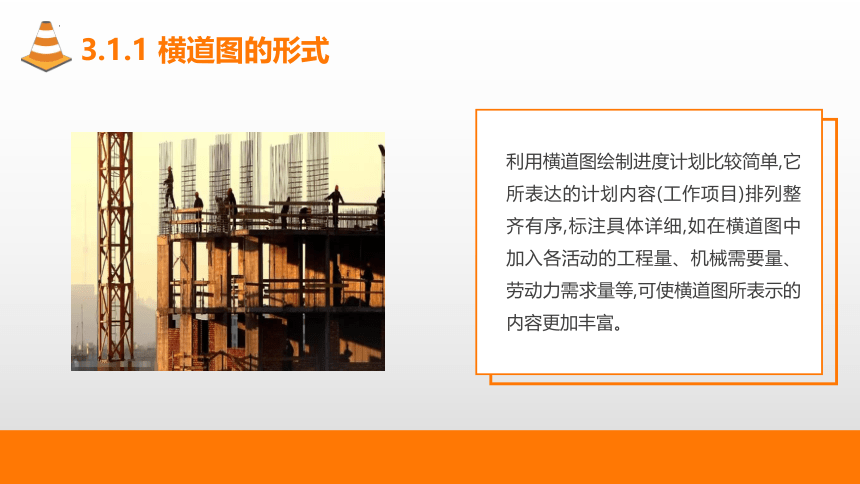

3.1.1 横道图的形式
利用横道图绘制进度计划比较简单,它所表达的计划内容(工作项目)排列整齐有序,标注具体详细,如在横道图中加入各活动的工程量、机械需要量、劳动力需求量等,可使横道图所表示的内容更加丰富。
1)横道图的优点
(1)形象直观,能够清楚地表达活动的开始时间、结束时间和持续时间,一目了然,易于 理解,能够被各层次的人员(上至战略决策者,下至基层的操作工人)所掌握和运用。
3.1.2 横道图的特点和应用范围
(2)使用方便,制作简单。 (3)不仅可用来安排工期,而且可以与劳动力计划、资源计划、资金计划相结合。
1.横道图的特点

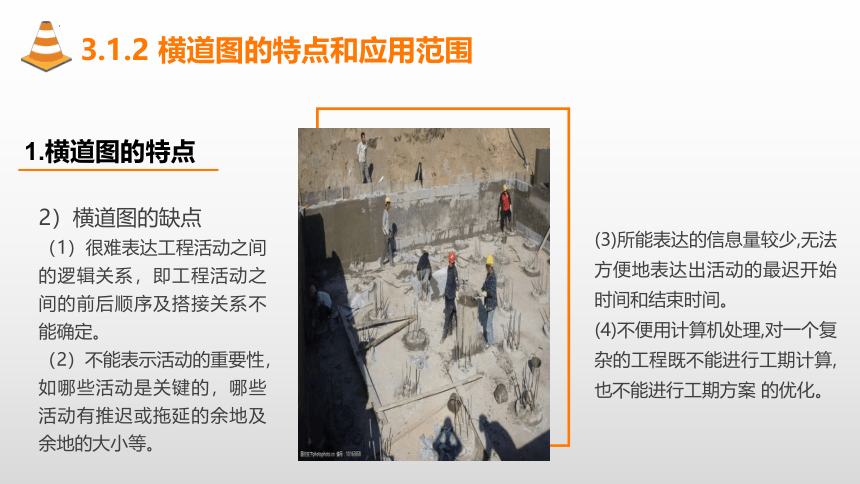

2）横道图的缺点
（1）很难表达工程活动之间的逻辑关系，即工程活动之间的前后顺序及搭接关系不能确定。
（2）不能表示活动的重要性，如哪些活动是关键的，哪些活动有推迟或拖延的余地及余地的大小等。
3.1.2 横道图的特点和应用范围
(3)所能表达的信息量较少,无法方便地表达出活动的最迟开始时间和结束时间。
(4)不便用计算机处理,对一个复杂的工程既不能进行工期计算,也不能进行工期方案 的优化。
1.横道图的特点
(1)横道图可直接用于一些简单的、小的项目。由于这样的项目活动较少,所以可以直 接用横道图安排工期计划。 (2)项目初期由于没有做详细的项目结构分解,工程活动之间复杂的逻辑关系尚未分析 出来,一般用横道图做总体计划。
3.1.2 横道图的特点和应用范围
(3)上层管理者一般仅需要了解总体计划,这些计划都可以用横道图表示。
(4)作为网络分析的输出结果。现在几乎所有的网络分析程序都有横道图的输出功能, 使用广泛。
2.横道图的应用范围

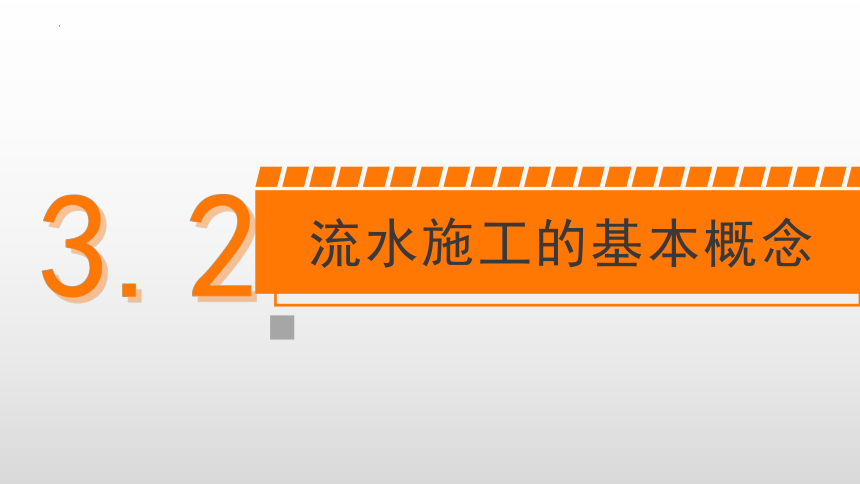

3.2
流水施工的基本概念
3.2.1 组织施工的方式
在建筑工程施工中,可以采用依次施工、平行施工和流水施工等组织 方式。对于相同的施工对象,当采用不同的作业组织方式时,效果各不相同。
依次施工又称顺序施工,是将拟建项目的整个建造过程分解为若干施工过程,按照工艺顺 序逐项施工,一个施工对象完成后再按同样的顺序完成下一个施工对象,即各施工对象依次进 行。针对导入案例,按栋(或施工段)依次施工的进度计划如图3-2所示。
3.2.1 组织施工的方式
依次施工是一种最基本、最原始的施工组织方式,具有如下一些特点。
(1)不能充分利用工作面争取时间,导致工期过长。
(2)采用专业工作队施工时,各专业工作队不能连续作业,造成窝工现象,使劳动力及施 工机具等资源不能得到充分利用。
1.依次施工组织方式
(3)若采用一个工作队完成全部施工任务,则不能实现专业化施工,不利于提高劳动生 产率和施工质量。
(4)单位时间内投入的劳动力、材料及施工机具等资源量较少,有利于组织资源供应。
(5)施工现场的组织、管理工作比较简单。
3.2.1 组织施工的方式
1.依次施工组织方式
学习提示
依次施工组织方式没有充分地利用工作面进行施工，工期长，但在同一时间内需要提供的相同劳动资源较少，给实际的施工管理带来了方便。
平行施工是指在有若干个相同的施工任务的情况下,组织几个相同的工作队在同一时 间、不同空间按施工工艺要求完成各自的施工任务。针对导入案例,平行施工的进度计划如图3-3所示。
3.2.1 组织施工的方式
2.平行施工组织方式
平行施工组织方式的特点如下。
(1)充分利用工作面组织施工,工期短。
(2)如果由一个工作队完成全部施工任务,则不能实现专业化施工,不利于提高劳动生 产率和工程质量。
(3)若按工艺专业化原则成立工作队,则各专业队不能连续作业,劳动力和施工机具等 资源无法得到均衡使用。
(4)单位时间内投入的劳动力、材料和施工机具的数量成倍增加,不利于资源供应的组 织工作。
(5)施工现场的组织、管理比较复杂。
3.2.1 组织施工的方式
2.平行施工组织方式
学习提示
平行施工组织方式最大限度地利用了工作面，工期短，但在同一时间内需要提供的相同劳动资源成倍增加，给实际的施工管理带来了较大的难度。
流水施工是将拟建工程项目在竖向或平面空间上划分为若干个施工对象,将每个施工 对象按工艺要求分解为若干个施工过程(分部、分项工程或工序),并组建相应的专业工作 队,各专业队按照施工顺序依次完成各个施工对象的施工过程,同时保证施工在时间和空间上连续、均衡和有节奏地进行,使相邻专业队能最大限度地实现搭接作业。针对导入案例, 流水施工的进度计划如图3-4所示。
3.2.1 组织施工的方式
3.流水施工组织方式
流水施工组织方式具有如下几个特点。
(1)尽可能地利用工作面进行施工,工期较短。
(2)各工作队实现了专业化施工,有利于提高技术水平和劳动生产率,也有利于提高工 程质量。
(3)各专业工作队能够连续施工,避免了窝工现象。
(4)单位时间内投入的劳动力、施工机具、材料等资源量较为均衡,有利于资源供应。
(5)为施工现场的文明施工和科学管理创造了有利条件。
学习提示
流水施工组织方式能尽可能地利用工作面进行施工，工期比较短，在同一时间内需要提供的相同劳动资源较为均匀，为施工现场的文明施工和科学管理创造了有利条件。
流水施工在工艺划分、时间排列和空间布置上的统筹安排,必然会给相应的项目经理部带来显著的经济效益,具体可归纳为以下几点。
(1)由于流水施工的连续性,减少了专业工作的间隔时间,达到了缩短 工期的目的,可使拟建工程项目尽早竣工、交付使用,产生投资效益。
3.2.2 流水施工的技术经济效果
(2)便于改善劳动组织,改进操作方法和施工机具,有利于提高劳动生产效率。
(3)专业化的生产可提高工人的技术水平,使工程质量得到相应提高。
(4)工人技术水平和劳动生产率的提高可以减少用工量和施工临时设施的建造量,降低 工程成本,提高利润水平。
(5)可以保证施工机械和劳动力得到充分、合理的利用。
3.2.2 流水施工的技术经济效果
(6)由于工期短、效率高、用人少、资源消耗均衡,可以减少现场管理费和物资消耗,实现 合理储存与供应,有利于提高项目经理部的综合经济效益。
将拟建工程的整个建造过程分解为若干个施工过程。
3.2.3 组织流水施工的条件
1.划分施工过程
根据流水施工的需要,将拟建工程在平面上或空间上尽可能地划分为劳动量大致相等 的若干个施工段。
2.划分施工段
知识拓展
施工段可以是固定的，也可以是不固定的。在固定施工段的情况下，所有施工过程都采用同样的施工段，施工段的分界对所有施工过程来说都是固定不变的。在不固定施工段的情况下，对不同的施工过程分别规定出一种施工段划分方法，施工段的分界对于不同的施工过程是不同的。固定的施工段便于组织流水施工，采用较广，而不固定的施工段则较少采用。
在一个流水组中,每个施工过程尽可能组织独立的施工班组,其形式可以是专业班组, 也可以是混合班组。
3.2.3 组织流水施工的条件
3.每个施工过程组织独立的施工班组
主要施工过程是指工程量较大、作业时间较长的施工过程。
4.主要施工过程必须连续、均衡地施工
根据施工顺序,在有工作面的条件下,不同的施工过程应尽可能组织平行搭接施工,除 必要的技术和组织间歇时间外。
3.2.3 组织流水施工的条件
5.不同施工过程尽可能组织平行搭接施工
根据流水施工组织的范围不同,流水施工通常可分为如下几级。
1)分项工程流水施工
分项工程流水施工也称为细部流水施工,是在一个专业工种内部组织起来的流水施工。 在项目施工进度计划表中,它是一条标有施工段或工作队编号的水平进度指示线段或斜向 进度指示线段。
3.2.4 流水施工的分级和表达方式
1.流水施工的分级
2)分部工程流水施工
分部工程流水施工也称为专业流水施工,是在一个分部工程内部、各分项工程之间组织 起来的流水施工。
3)单位工程流水施工
单位工程流水施工也称为综合流水施工,是在一个单位工程内部、各分部工程之间组织 起来的流水施工。
3.2.4 流水施工的分级和表达方式
1.流水施工的分级
4)群体工程流水施工
群体工程流水施工也称为大流水施工,是在若干个单位工程之间组织起来的流水施工, 反映在项目施工进度计划上是一张项目施工总进度计划。
1)水平图表
在流水施工水平图表的表达方式中,横坐标表示流水施工的持续时间;纵坐标表示开展 流水施工的施工过程,以及专业工作队的名称、编号和数目;呈梯形分布的水平线段表示流 水施工的开展情况。
3.2.4 流水施工的分级和表达方式
2.流水施工的表达方式
2)垂直图表
在流水施工垂直图表的表达方式中,横坐标表示流水施工的持续时间,纵坐标表示开展 流水施工所划分的施工段编号,各斜线段表示各专业工作队或施工过程开展流水施工的情况。流水施工的垂 直图表示例如图3-5所示。
3.2.4 流水施工的分级和表达方式
2.流水施工的表达方式
3)网络图
网络图的种类很多,可分为肯定型和非肯定型两大类,每一大类又有多种不同的表达形 式。
3.2.4 流水施工的分级和表达方式
2.流水施工的表达方式
