03
建筑工程流水施工的基本原理

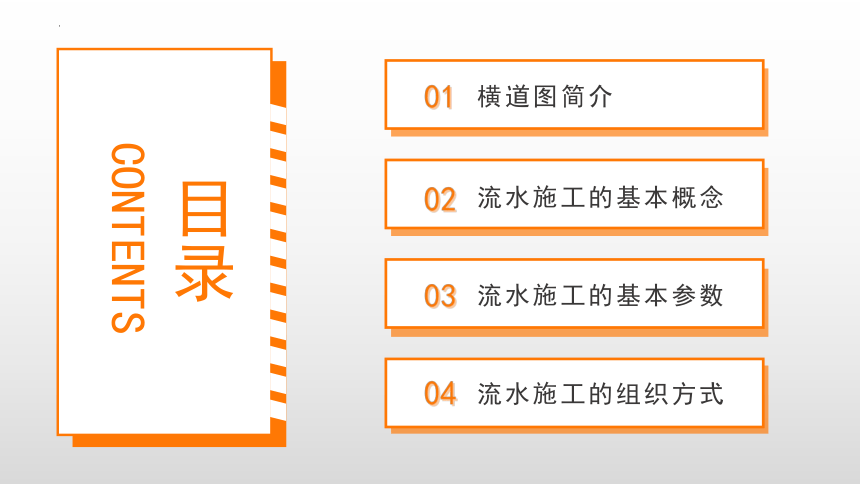

目录
CONTENTS
横道图简介
01
02
03
流水施工的基本概念
流水施工的基本参数
04
流水施工的组织方式

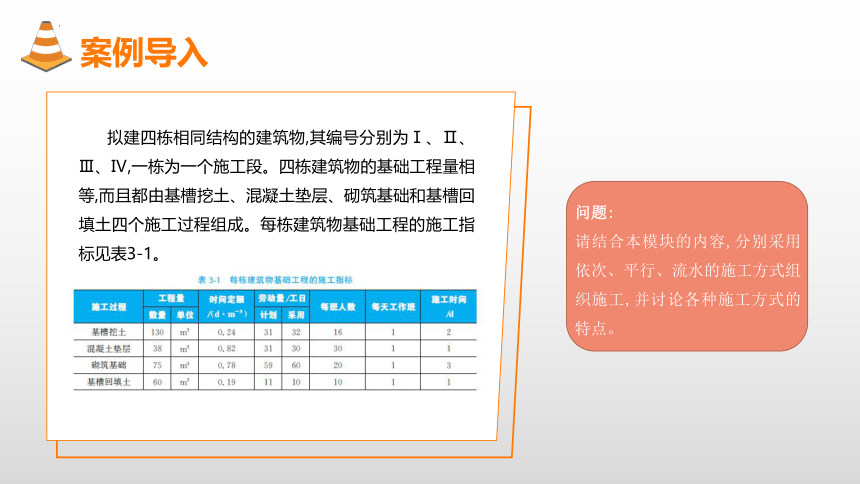

案例导入
拟建四栋相同结构的建筑物,其编号分别为Ⅰ、Ⅱ、Ⅲ、Ⅳ,一栋为一个施工段。四栋建筑物的基础工程量相等,而且都由基槽挖土、混凝土垫层、砌筑基础和基槽回填土四个施工过程组成。每栋建筑物基础工程的施工指标见表3-1。
问题:
请结合本模块的内容,分别采用依次、平行、流水的施工方式组织施工,并讨论各种施工方式的特点。
3.3
流水施工的基本参数
任务3.3 流水施工的基本参数
为了准确、清楚地说明组织流水施工在时间和空间上的开展情况及相 互依存关系,一般引入一些描述工艺流程、空间布置和时间安排等方面的 状态参数——流水施工参数。流水施工参数包括工艺参数、空间参数和时 间参数,如图3-6所示。

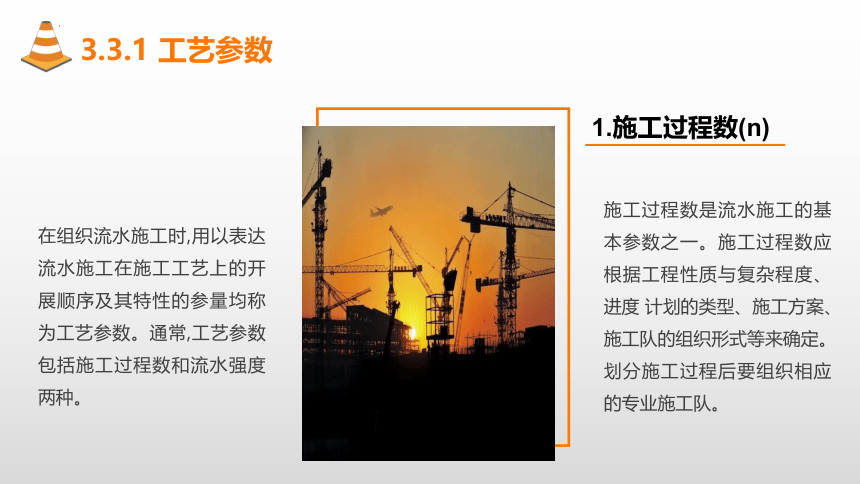

在组织流水施工时,用以表达流水施工在施工工艺上的开展顺序及其特性的参量均称 为工艺参数。通常,工艺参数包括施工过程数和流水强度两种。
3.3.1 工艺参数
1.施工过程数(n)
施工过程数是流水施工的基本参数之一。施工过程数应根据工程性质与复杂程度、进度 计划的类型、施工方案、施工队的组织形式等来确定。
划分施工过程后要组织相应的专业施工队。

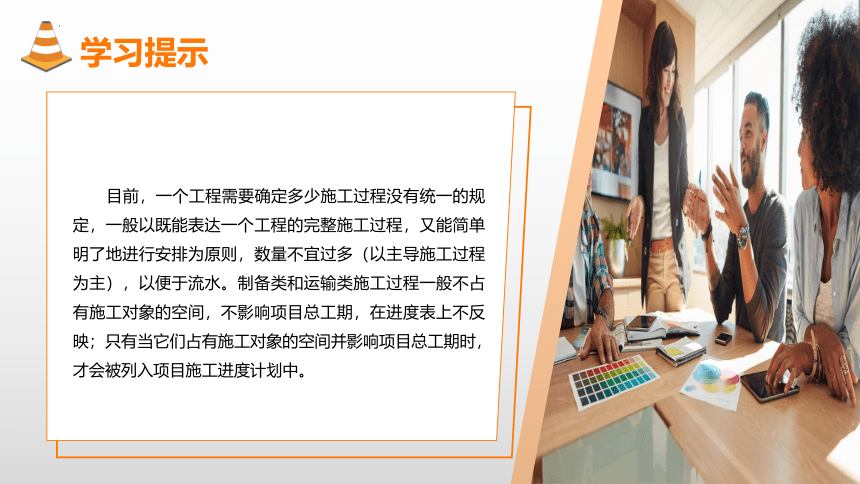

学习提示
目前，一个工程需要确定多少施工过程没有统一的规定，一般以既能表达一个工程的完整施工过程，又能简单明了地进行安排为原则，数量不宜过多（以主导施工过程为主），以便于流水。制备类和运输类施工过程一般不占有施工对象的空间，不影响项目总工期，在进度表上不反映；只有当它们占有施工对象的空间并影响项目总工期时，才会被列入项目施工进度计划中。

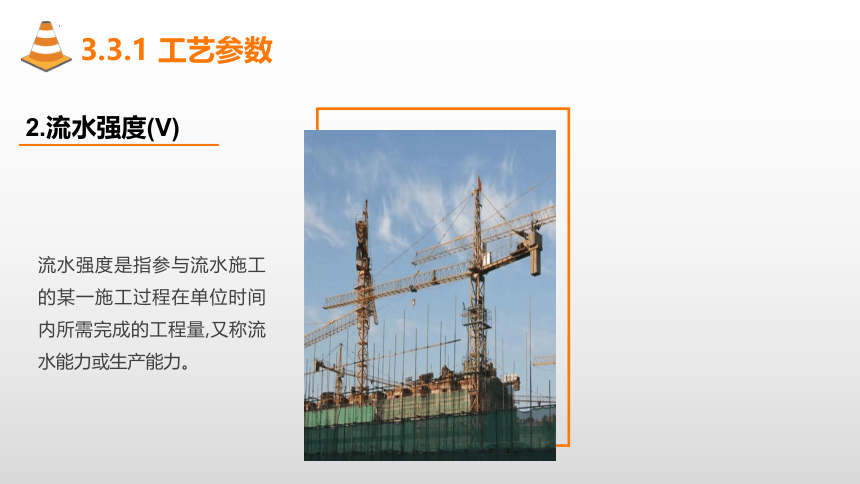

流水强度是指参与流水施工的某一施工过程在单位时间内所需完成的工程量,又称流 水能力或生产能力。
3.3.1 工艺参数
2.流水强度(V)
工作面又称工作线,是指某专业工种的工人或某种施工机械进行施工的活动空间。工 作面的大小,表明能安排施工人数或机械台数的多少。
3.3.2 空间参数
1.工作面
对于某些施工过程,在施工开始时就已经在整个长度或广度上形成了工作面,这种工作 面称为完整工作面(如铺地砖)。
工作面的大小可以采用不同的单位来计量。例如,门窗油漆可以采用门窗洞的面积以 m2为单位,靠墙扶手沿长度以 m为单位。
3.3.2 空间参数
1.工作面
在确定一个施工过程必要的工作面时,不但要考虑前一施工过程为这一施工过程可能 提供的工作面大小,还必须严格遵守施工规范和安全技术的有关规定。有关工种的工作面及其说明如表3-2所示。
为了有效地组织流水施工,通常把拟建工程项目在平面上划分成劳动量相等或大致相 等的若干段,这些段称为施工段。
3.3.2 空间参数
2.施工段
1)划分施工段的目的
划分施工段的目的是组织流水施工。
2)划分施工段的原则
对于不同的分部工程,可以采用相同或不同的施工段划分方法。
对于多栋同类型房屋的施工,可以栋号为段组织大流水施工。 为了使施工段划分得更科学、更合理,通常应遵循下面的原则。
3.3.2 空间参数
2.施工段
(1)施工段数要满足组织流水施工的要求,施工段数过多会降低施工速度,延长工期;施 工段数过少则不利于充分利用工作面,可能造成窝工。
(2)专业工作队在各个施工段上的劳动量应大致相等,其相差幅度宜为10%。
(3)为了充分发挥工人和主导机械的效率,每个施工段都要有足够的工作面,使其所容 纳的劳动力人数或机械台数能满足合理劳动组织的要求。
3.3.2 空间参数
2.施工段
(4)为了保证拟建工程项目的结构整体完整性,施工段的分界线应尽可能与结构的自然 界线(如沉降缝、伸缩缝等)相一致。如果必须将分界线设在墙体中间,应将其设在对结构整 体性影响较小的部位。
知识拓展
①施工缝：受到施工工艺的限制，按计划中断施工而形成的接缝。混凝土结构由于分层浇筑，在本层混凝土与上一层混凝土之间形成的缝隙，就是最常见的施工缝，但它并不是真正意义上的缝，而应该是一个面。
②沉降缝：为克服结构不均匀沉降而设置的缝，须从基础到上部结构完全分开。沉降缝是用来调节建筑物垂直方向上的形变的。
③伸缩缝：为克服过大的温度应力而设置的缝，基础可不断开。伸缩缝是用来调节建筑物水平方向上的形变的。
④抗震缝：为使建筑物较规则，以期有利于结构抗震而设置的缝，基础可不断开。
(5)对于多层的拟建工程项目,既要划分施工段,又要划分施工层,以保证相应的专业工 作队在施工段与施工层之间有节奏、连续、均衡地进行流水施工。
3.3.2 空间参数
2.施工段
(6)对多层或高层建筑物,施工段数要满足合理流水施工组织的要求,即m≥n。
3)施工段数(m)与施工过程数(n)的关系
(1)当m=n时,工作队连续施工,施工段上始终有施工的班组,工作面能被充分利用, 无停歇现象,也不会产生工人窝工现象,是理想的流水施工。
3.3.2 空间参数
2.施工段
(2)当m>n时,工作队仍能连续施工,虽然有停歇的工作面,但不一定是不利的,有时 还是必要的,如利用这些停歇时间做养护、备料、弹线等工作。
(3)当m3.3.2 空间参数
2.施工段
施工段有空闲停歇,一般会影响工期,但如果在空闲的工作面上安排一些准备或辅助工 作(如运输类施工过程),则可使后继工作顺利。
学习提示
施工段数(m)不能过大,否则会造成施工材料、作业人员、机械设备过于集中,影响施工效率和效益,同时容易引发安全生产事故。
在组织流水施工时,为满足专业工种对操作高度的要求,通常将施工项目在竖向上划分 为若干作业层,这些作业层称为施工层。
3.3.2 空间参数
3.施工层
施工段有空闲停歇,一般会影响工期,但如果在空闲的工作面上安排一些准备或辅助工 作(如运输类施工过程),则可使后继工作顺利。
在组织流水施工时,一个专业工作队在一个施工段上施工作业的持续时间称为流水节 拍。流水节拍是流水施工的基本参数之一。
3.3.3 时间参数
1.流水节拍
流水节拍的大小关系着施工人数、机械、材料等资源的投入强度,也决定了工程流水施 工的速度、节奏感的强弱和工期的长短。节拍大时,工期长,速度慢,资源供应强度小;节拍 小时,则反之。
影响流水节拍大小的因素主要有项目施工时所采用的施工方案、各施工阶段投入的劳 动力人数或施工机械台数、工作班次,以及施工段的工程量。
3.3.3 时间参数
1.流水节拍
1)流水节拍的计算方法
(1)定额计算法。
计算公式为
式中,ti为某专业工作队在第i施工段的流水节拍;Ri为某专业工作队投入的工作人数或机械台数;Ni为某专业工作队的工作班次;Pi为某专业工作队在第i施工段的劳动量(单位为工日)或机械台班量(单位为台班)。
(2)工期计算法。
其流水节拍的确定步骤如下。
①根据工期要求,按经验或有关资料确定各施工过程的工作持续时间。
②根据每个施工过程的工作持续时间及施工段数确定流水节拍。
3.3.3 时间参数
1.流水节拍
Pi可用下列公式计算
或
式中,Qi 为某专业工作队在第i 施工段要完成的工作量;Si 为某专业工作队的计划产量定额;Hi 为某专业工作队的计划时间定额。
3.3.3 时间参数
1.流水节拍
(3)经验估算法。
计算公式为
式中,t为某施工过程在某施工段上的流水节拍;a 为某施工过程在某施工段上的最短估计时间;b为某施工过程在某施工段上的最长估计时间;c 为某施工过程在某施工段上的最可能估计时间。
2)确定流水节拍时应注意的问题
(1)确定专业队人数,应尽可能不改变原有的劳动组织状况,以便于领导;应符合劳动组 合要求,即满足进行正常施工所必需的最低限度的班组人数及其合理组合,如班组中技工和 普工的合理比例及最少人数,使其具备集体协作的能力;还应考虑工作面的限制。
3.3.3 时间参数
1.流水节拍
(2)确定机械数量时,应考虑机械设备的供应情况、工作效率及其对场地的要求。
(3)受技术操作或安全质量等方面限制的施工过程(如砌墙受每日施工高度的限制),在 确定其流水节拍时,应当满足其作业时间长度、间歇性或连续性等限制的要求。
(4)必须考虑材料及构配件的供应能力和储存条件对施工进度的影响与限制。
(5)根据工期的要求选取恰当的工作班制。当工期较为宽松,工艺上无连续施工要求 时,可采取一班制;否则,应适当增加班次。
(6)为了便于组织施工,避免工作队转移时浪费工时,流水节拍最好是半天的整数倍。
流水步距是指在组织流水施工时,相邻两个专业工作队在保证施工顺序、满足连续施 工、最大限度搭接和保证工程质量要求的条件下,相继投入施工的最小时间间隔。流水步距一般用Ki,i+1表示,它是流水施工的主要参数之一。
3.3.3 时间参数
2.流水步距
流水步距的长度要根据需要及流水方式经计算确定,一般应满足下列基本要求。
(1)始终保持前、后两个施工过程的合理工艺顺序。
(2)尽可能保持各施工过程的连续作业。
(3)使相邻两个施工过程在满足连续施工的前提下,在时间上能最大限度地搭接。
在组织流水施工时,有时为了缩短工期,在前一个施工过程的专业队还未撤出某一施工 段时,就允许后一个施工过程的专业队提前进入该段施工,两者在同一施工段上同时施工的 时间称为搭接时间(通常用C表示)。
3.3.3 时间参数
4.间歇时间
3.搭接时间
组织流水施工时,除了要考虑相邻专业工作队之间的流水步距外,有时还需要根据技术 要求或组织安排,在相邻两个施工过程中留出必要的等待时间,这个“等待时间”即间歇时间。
1)技术间歇时间
在流水施工过程中,由于施工工艺的要求,某施工过程在某施工段上必须停歇的时间间 隔称为技术间歇时间(通常用G表示)。
3.3.3 时间参数
4.间歇时间
2)组织间歇时间
组织间歇时间是指因施工组织原因而造成的间歇时间(通常用Z表示),如砌筑墙体前的墙身位置弹线,以及其他作业前的准备工作,又如质量验收、安全检查等。
流水工期是指从第一个专业工作队投入流水施工开始,到最后一个专业工作队完成流 水施工为止的整个持续时间。
3.3.3 时间参数
5.流水工期
其计算公式为
式中,T为流水工期;ΣKi,i+1为流水施工中各流水步距之和;TN为流水施工中最后一个施工过程的持续时间;ΣGi,i+1为所有的技术间歇时间之和;ΣZi,i+1为所有的组织间歇时间之和;ΣCi,i+1为所有的平行搭接时间之和。
