案例导入

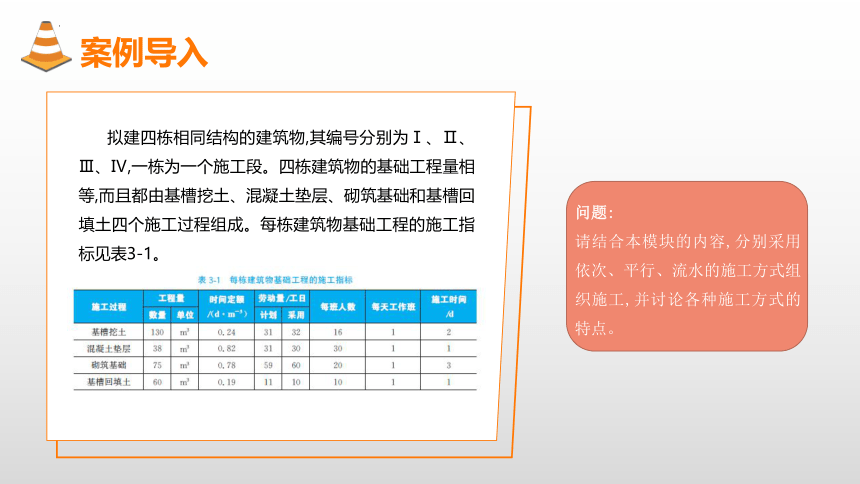

拟建四栋相同结构的建筑物,其编号分别为Ⅰ、Ⅱ、Ⅲ、Ⅳ,一栋为一个施工段。四栋建筑物的基础工程量相等,而且都由基槽挖土、混凝土垫层、砌筑基础和基槽回填土四个施工过程组成。每栋建筑物基础工程的施工指标见表3-1。
问题:
请结合本模块的内容,分别采用依次、平行、流水的施工方式组织施工,并讨论各种施工方式的特点。
3.4
流水施工的组织方式
任务3.4 流水施工的组织方式

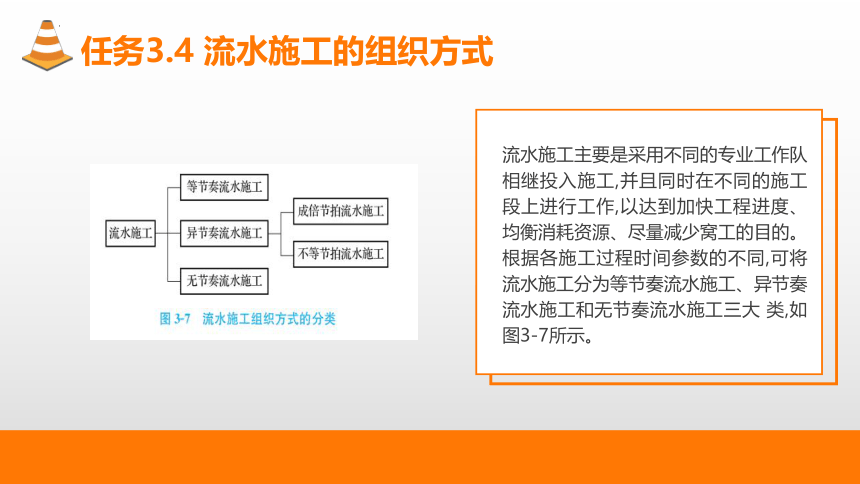

流水施工主要是采用不同的专业工作队相继投入施工,并且同时在不同的施工段上进行工作,以达到加快工程进度、均衡消耗资源、尽量减少窝工的目的。根据各施工过程时间参数的不同,可将流水施工分为等节奏流水施工、异节奏流水施工和无节奏流水施工三大 类,如图3-7所示。
(1)所有施工过程在各个施工段上的流水节拍均相等。
(2)相邻施工过程的流水步距相等,且等于流水节拍。
3.4.1 等节奏流水施工

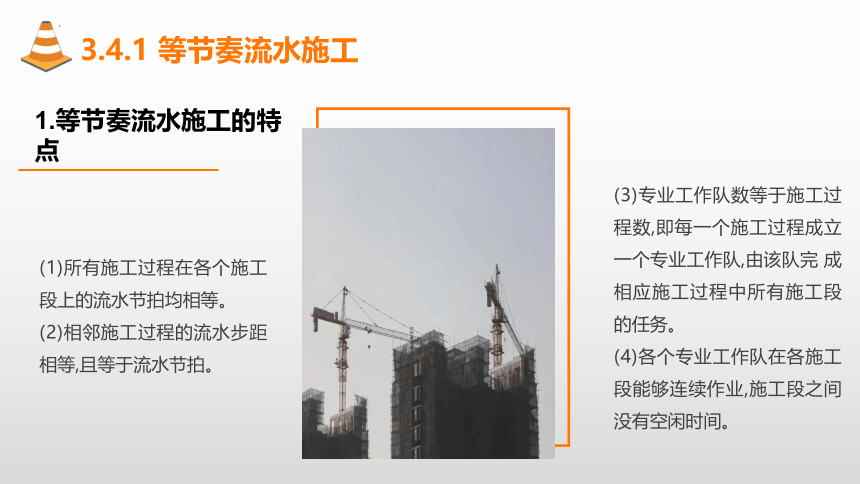

1.等节奏流水施工的特点
(3)专业工作队数等于施工过程数,即每一个施工过程成立一个专业工作队,由该队完 成相应施工过程中所有施工段的任务。
(4)各个专业工作队在各施工段能够连续作业,施工段之间没有空闲时间。

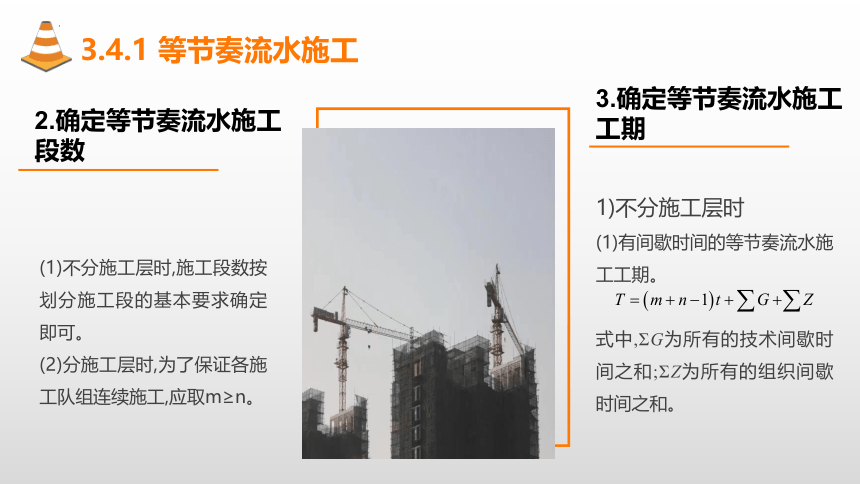

(1)不分施工层时,施工段数按划分施工段的基本要求确定即可。
(2)分施工层时,为了保证各施工队组连续施工,应取m≥n。
3.4.1 等节奏流水施工
2.确定等节奏流水施工段数
3.确定等节奏流水施工工期
1)不分施工层时
(1)有间歇时间的等节奏流水施工工期。
式中,ΣG为所有的技术间歇时间之和;ΣZ为所有的组织间歇时间之和。
3.4.1 等节奏流水施工
3.确定等节奏流水施工工期

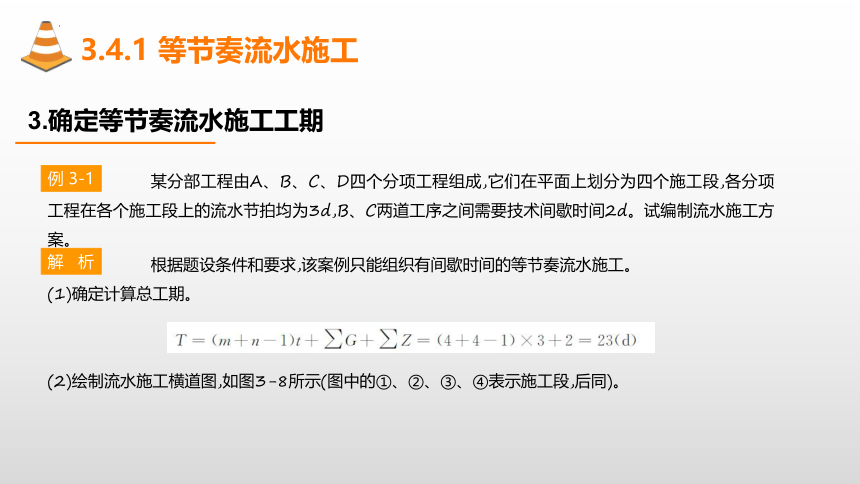

某分部工程由A、B、C、D四个分项工程组成,它们在平面上划分为四个施工段,各分项工程在各个施工段上的流水节拍均为3d,B、C两道工序之间需要技术间歇时间2d。试编制流水施工方案。
例 3-1
根据题设条件和要求,该案例只能组织有间歇时间的等节奏流水施工。
(1)确定计算总工期。
(2)绘制流水施工横道图,如图3-8所示(图中的①、②、③、④表示施工段,后同)。
解 析
3.4.1 等节奏流水施工
3.确定等节奏流水施工工期
(2)有搭接时间的等节奏流水施工工期。
式中,ΣC为所有的平行搭接时间之和。
3.4.1 等节奏流水施工
3.确定等节奏流水施工工期
3.4.1 等节奏流水施工
3.确定等节奏流水施工工期

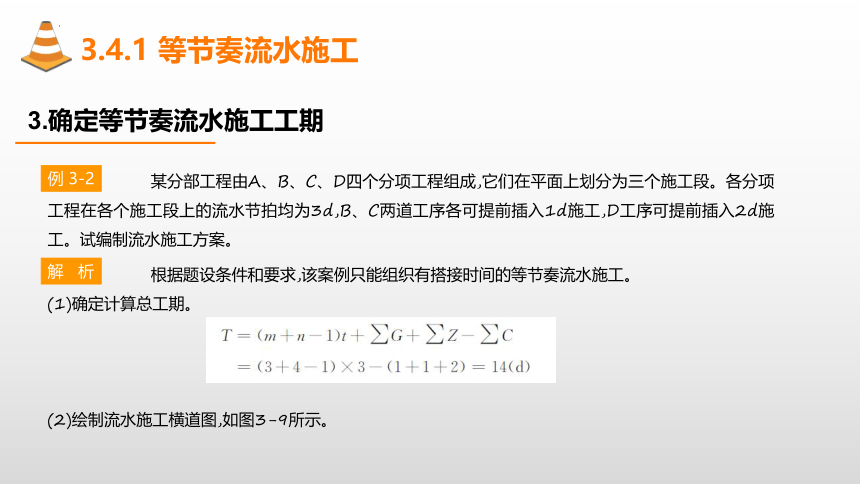

某分部工程由A、B、C、D四个分项工程组成,它们在平面上划分为三个施工段。各分项工程在各个施工段上的流水节拍均为3d,B、C两道工序各可提前插入1d施工,D工序可提前插入2d施工。试编制流水施工方案。
例 3-2
根据题设条件和要求,该案例只能组织有搭接时间的等节奏流水施工。
(1)确定计算总工期。

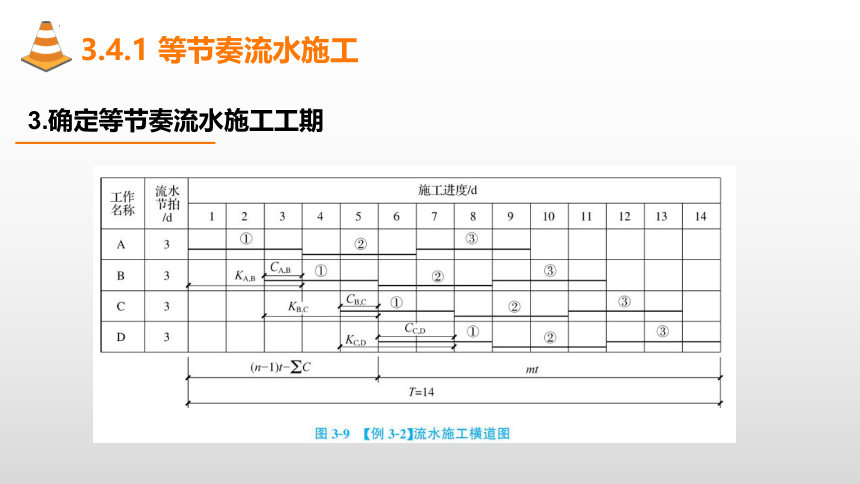

(2)绘制流水施工横道图,如图3-9所示。
解 析
3.4.1 等节奏流水施工
3.确定等节奏流水施工工期
3.4.1 等节奏流水施工
3.确定等节奏流水施工工期
2)分施工层时
等节奏流水施工工期为
式中,ΣG1为同一施工层中所有的技术间歇时间之和;ΣZ1为同一施工层中所有的组织间歇时间之和;ΣC1为同一施工层中所有的平行搭接时间之和。
3.4.1 等节奏流水施工
3.确定等节奏流水施工工期
某分部工程由A、B、C、D四个分项工程组成,划分两个施工层组织流水施工,各分项工程的流水节拍均为2d,B、C两道工序之间需要技术间歇时间2d,层间技术间歇时间2d。为了保证施工队组连续作业,试编制流水施工方案。
例 3-3
根据题设条件和要求,该案例只能组织有搭接时间的等节奏流水施工。由题意可知,流水步距K=2d;施工层数r=2;层内技术间歇时间之和ΣG1=2d,组织间歇时间之和ΣZ1=0;层间技术间歇时间G2=2d,组织间歇时间Z2=0;层内平行搭接时间之和ΣC1=0。
(1)确定施工段数(m)。
(2)确定计算工期(T)。
(3)绘制流水施工横道图,如图3-10所示(图中的“一”“二”表示施工层,后同)。
解 析
3.4.1 等节奏流水施工
3.确定等节奏流水施工工期
在进行等节奏流水设计时可能遇到下列问题:非主要施工过程所需要的人数或机械设 备台数超出工作面允许容纳量;人数不符合最小劳动组合要求;施工过程的工艺对流水节拍有限制等。
3.4.2 异节奏流水施工
1.成倍节拍流水施工
这时,只能按其要求和限制来调整这些施工过程的流水节拍。这就可能出现同一个施工过程的节拍全部相等,而各施工过程之间的节拍虽然不等,但同为某一常数的倍数,从而构成了组织成倍节拍流水的条件。
3.4.2 异节奏流水施工
1.成倍节拍流水施工
1)成倍节拍流水施工的特点
(1)同一个施工过程的流水节拍均相等,而各施工过程之间的节拍不相等,但同为某一 常数的倍数。
(2)流水步距彼此相等,且等于各施工过程流水节拍的最大公约数。
(3)专业工作队总数∑bi大于施工过程数(n)。
(4)每个专业工作队都能够连续施工。
(5)若没有间歇要求,则可保证各工作面均不停歇。
3.4.2 异节奏流水施工
1.成倍节拍流水施工
2)成倍节拍流水施工的组织步骤与方法
(1)确定施工起点流向,划分施工段。
(2)分解施工过程,确定施工顺序。
(3)按以上要求确定每个施工过程的流水节拍。
(4)令流水步距 (Ki,i+1)为流水节拍的最大公约数(tmin)。
(5)确定专业工作队数目bi =ti/tmin。
(6)确定专业工作队总数∑bi。
3.4.2 异节奏流水施工
1.成倍节拍流水施工
(7)确定施工段数。
①不分施工层时,施工段数按划分施工段的基本要求确定。
②分施工层时,为了保证各施工队组连续施工,应取m≥N’。每层最少施工段数为
式中,ΣG1、ΣZ1分别为同一施工层中所有的技术间歇时间之和、组织间歇时间之和;G2、Z2分别为楼层间技术间歇时间和组织间歇时间。
(8)确定计算总工期。
①不分施工层时,流水工期为
②分施工层时,流水工期为
3.4.2 异节奏流水施工
1.成倍节拍流水施工
(9)绘制流水施工横道图。
1.成倍节拍流水施工
某构件预制工程有扎筋、支模、浇筑混凝土三个施工过程,分两层叠浇。各施工过程的流水节拍确定为t筋=4d,t模=4d,t混=2d。要求底层构件混凝土浇筑后养护2d,才能进行第二层的施工。在保证各专业工作队连续施工的条件下,求每层施工段数,并编制流水施工方案。
例 3-4
由题知扎筋、支模、浇筑混凝土的节拍分别为t筋=4d,t模=4d,t混=2d;施工层数r=2,层间技术间歇时间G2 =2d,组织间歇时间Z2 =0,无施工过程间歇时间 ΣG1=0、ΣZ1=0 ,层内各施工过程之间无搭接时间 ΣC1=0 。
(1)确定流水步距(K)。取各施工过程流水节拍的最大公约数,即K=2d。
(2)确定各施工队数(bi)。
扎筋:b钢=t钢/K=4/2=2(个)。
支模:b模=t模/K=4/2=2(个)。
浇筑混凝土:b混=t混/K=2/2=1(个)。
解 析
3.4.2 异节奏流水施工
1.成倍节拍流水施工
3.4.2 异节奏流水施工
(3)确定每层流水段数(m)。
(4)计算流水工期(T)。
(5)绘制流水施工横道图,如图3-11所示。
解 析
1.成倍节拍流水施工
3.4.2 异节奏流水施工
1)不等节拍流水施工的特点
(1)同一施工过程流水节拍相等,不同施工过程流水节拍不一定相等。
(2)相邻施工过程的流水步距不一定相等。
3.4.2 异节奏流水施工
2.不等节拍流水施工
2)流水步距及工期的确定方法
在组织流水施工时,经常由于工程结构形式、施工条件不同,使得各施工过程在各施工 段的工程量有较大差异,或因专业工作队的生产效率相差较大,导致各施工过程的流水节拍 随施工段的不同而不同,且不同施工过程之间的流水节拍又有很大差异。
3.4.3 无节奏流水施工
1.无节奏流水施工的特点
(1)各施工过程在各施工段的流水节拍不全相等。
(2)流水步距不尽相等。
(3)专业工作队数等于施工过程数。
(4)在一个施工层内每个专业工作队都能够连续施工。
(5)施工段可能有空闲时间。
(1)确定施工流水线,分解施工过程,确定施工顺序。
(2)划分施工段。
(3)按相应的公式计算各施工过程在各个施工段的流水节拍。
3.4.3 无节奏流水施工
2.无节奏流水施工的组织步骤
(4)采用“累加数列、错位相减、差值取大”的方法(又称潘特考夫斯基法)确定相邻两个 专业工作队之间的流水步距。其计算步骤如下。
①将每个施工过程的流水节拍逐段累加,求出累加数列。 ②根据施工顺序,对求出的前后相邻的两累加数列错位相减。
③取相减结果中的最大值为相邻施工队组之间的流水步距。
(5)按式计算流水工期。
式中,ΣK为各相邻专业工作队之间的流水步距之和;TN为最后一个专业队总的工作延续时间;ΣG为各施工过程之间的技术间歇时间之和;ΣZ为各施工过程之间的组织间歇时间之和;ΣC为各相邻施工过程之间的搭接时间之和。
3.4.3 无节奏流水施工
2.无节奏流水施工的组织步骤
(6)绘制流水施工横道图。
某项目经理部拟承建一工程,该工程有A、B、C、D、E五个施工过程,各施工过程的流水节拍及施工段见表3-3。规定:施工过程B完成后其相应施工段至少养护2d,施工过程D完成后其相应施工过程要有1d准备时间。为了尽早完工,允许施工过程A和B之间搭接施工1d,试计算流水步距、工期,并绘制流水施工横道图。
例 3-4
3.4.3 无节奏流水施工
施工过程 施工段
⑤ ① ② ③ ④
A 3 2 2 4 3
B 1 3 5 3 1
C 2 1 3 5 2
D 4 2 3 3 1
E 3 4 2 1 2
表3-3 各施工过程的流水节拍及施工段
（1）计算流水步距。
①求KA,B。
②求KB,C。
③求KB,C。
④ 求KB,C。
（2）计算工期（T）。
（3）绘制流水施工横道图，如图3-13所示。
解 析
3.4.3 无节奏流水施工
3.4.3 无节奏流水施工
课堂实训 建筑工程的流水施工组织设计
针对拟建工程编制流水施工的进度计划,并用横道图表示。
一、实训描述
二、实训目的
(1)掌握流水施工的概念、特点,流水施工的基本参数及其计算方法,流水施工的组织 方法。
(2)培养学生综合运用理论知识解决实际问题的能力。
课堂实训 建筑工程的流水施工组织设计
(1)将参与编制的学生分成几个小组。
(2)选择合适的组织施工方式,计算流水施工的参数,确定合适的流水施工的组织方 式等。
(3)绘制流水施工横道图。
(4)总结各个小组的流水施工横道图,选择最佳施工方案。
(5)对各个小组的编制结果进行分析,然后评分考核。
三、实训步骤
课堂实训 建筑工程的流水施工组织设计
案例：
某建设单位拟建三栋住宅楼,楼号分别为Ⅰ、Ⅱ、Ⅲ。每栋建筑的基础工程量相 等,其基础工程可划分为挖基槽、垫层、砌基础和回填土等四个施工过程,并成立相应的专业 施工队伍。挖基槽施工队由10人组成,垫层施工队由6人组成,砌基础施工队由16人组 成,回填土施工队由8人组成。每个施工队完成一栋楼的相应工作任务所需时间均为4d。 采用不同施工组织方式的工期和效果不同,试绘制施工组织方式图。
四、实训案例解析
课堂实训 建筑工程的流水施工组织设计
解析：
依次施工的进度计划如图3-14所示。平行施工的进度计划如图3-15所示。流水施工的进度计划如图3-16所示。
四、实训案例解析
课堂实训 建筑工程的流水施工组织设计
