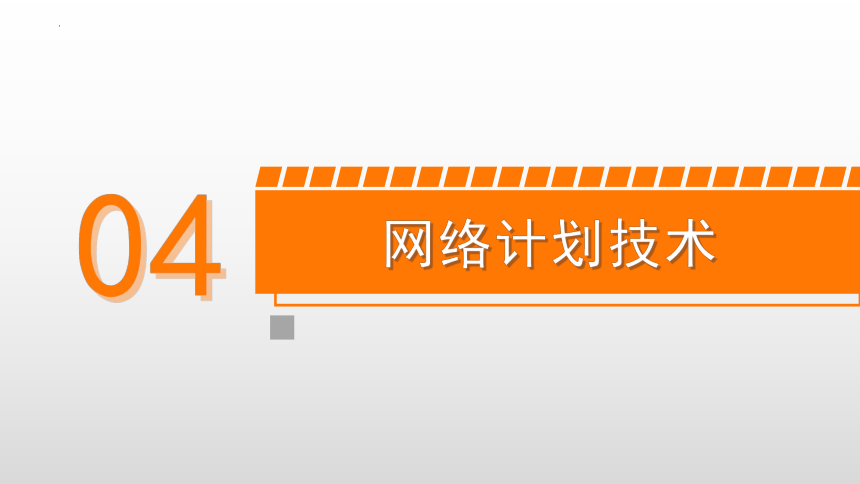

04
网络计划技术

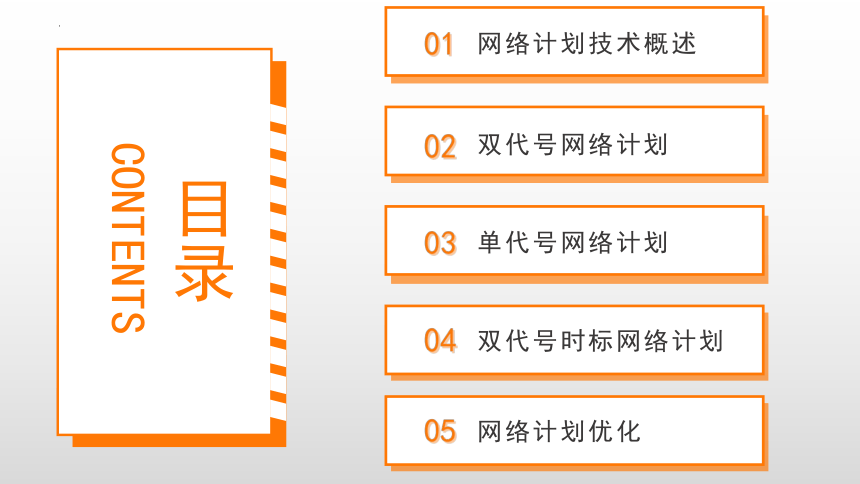

目录
CONTENTS
网络计划技术概述
01
02
03
双代号网络计划
单代号网络计划
04
双代号时标网络计划
05
网络计划优化
案例导入
A、B、C、D、E、F六项工作的工作关系是∶A工作完成后同时开始B、C工作，B工作完成后开始D工作，C工作完成后开始E工作，D、E工作都完成后开始F工作。
问题：你能画出案例中各工作的逻辑关系图吗？

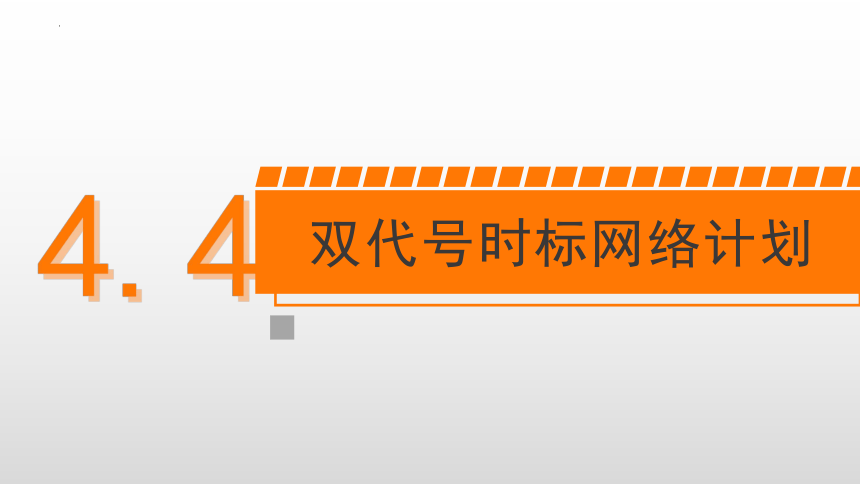

4.4
双代号时标网络计划

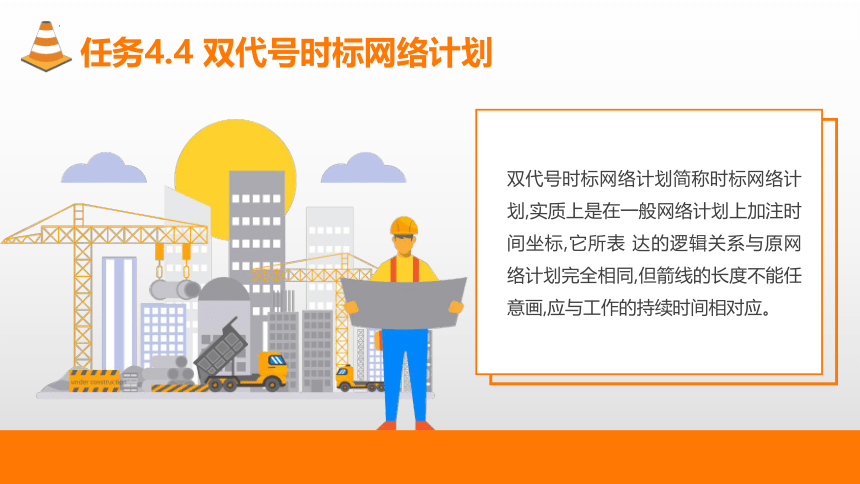

任务4.4 双代号时标网络计划
双代号时标网络计划简称时标网络计划,实质上是在一般网络计划上加注时间坐标,它所表 达的逻辑关系与原网络计划完全相同,但箭线的长度不能任意画,应与工作的持续时间相对应。

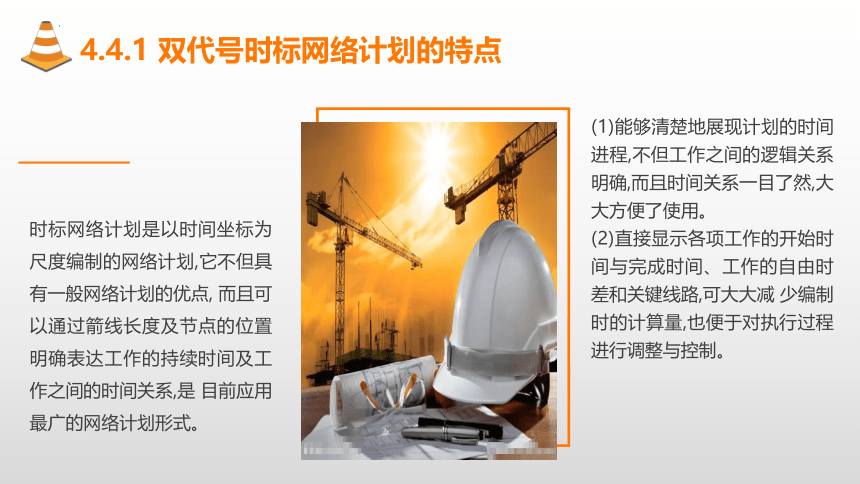

4.4.1 双代号时标网络计划的特点
时标网络计划是以时间坐标为尺度编制的网络计划,它不但具有一般网络计划的优点, 而且可以通过箭线长度及节点的位置明确表达工作的持续时间及工作之间的时间关系,是 目前应用最广的网络计划形式。
(1)能够清楚地展现计划的时间进程,不但工作之间的逻辑关系明确,而且时间关系一目了然,大大方便了使用。
(2)直接显示各项工作的开始时间与完成时间、工作的自由时差和关键线路,可大大减 少编制时的计算量,也便于对执行过程进行调整与控制。

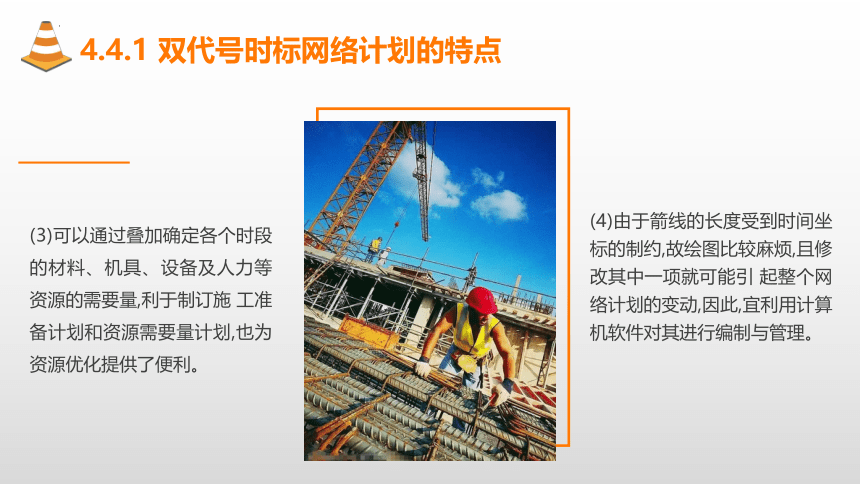

4.4.1 双代号时标网络计划的特点
(3)可以通过叠加确定各个时段的材料、机具、设备及人力等资源的需要量,利于制订施 工准备计划和资源需要量计划,也为资源优化提供了便利。
(4)由于箭线的长度受到时间坐标的制约,故绘图比较麻烦,且修改其中一项就可能引 起整个网络计划的变动,因此,宜利用计算机软件对其进行编制与管理。

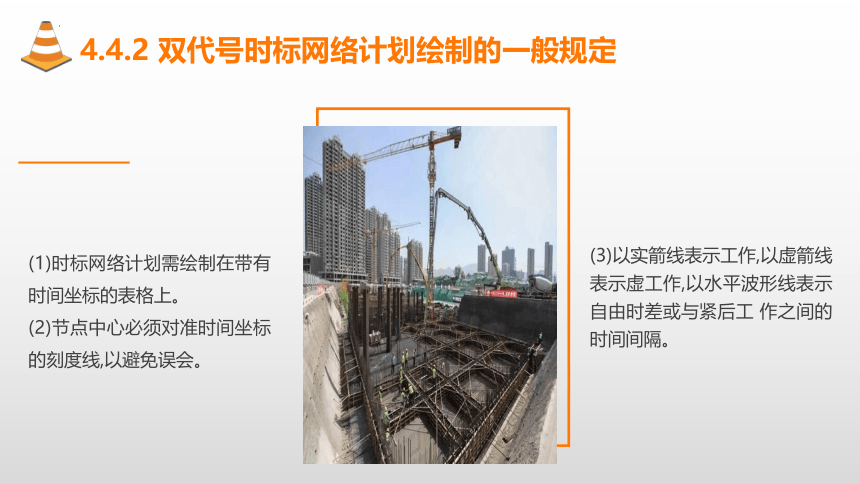

4.4.2 双代号时标网络计划绘制的一般规定
(1)时标网络计划需绘制在带有时间坐标的表格上。
(2)节点中心必须对准时间坐标的刻度线,以避免误会。
(3)以实箭线表示工作,以虚箭线表示虚工作,以水平波形线表示自由时差或与紧后工 作之间的时间间隔。

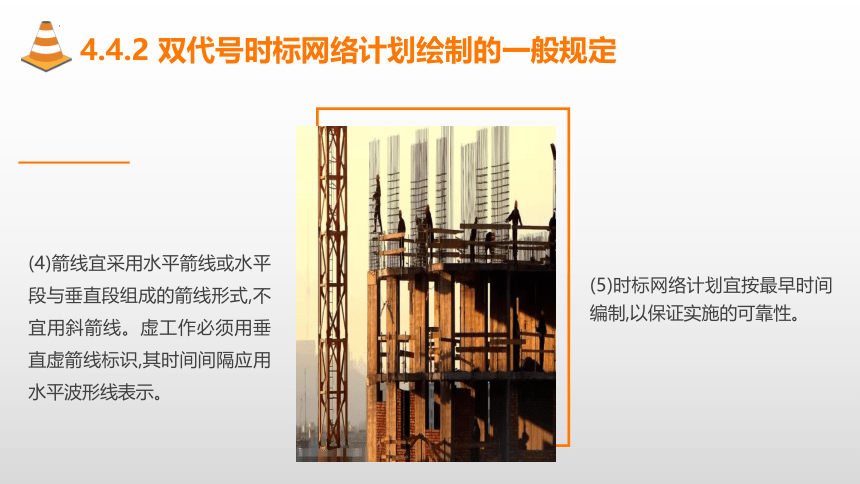

4.4.2 双代号时标网络计划绘制的一般规定
(4)箭线宜采用水平箭线或水平段与垂直段组成的箭线形式,不宜用斜箭线。虚工作必须用垂直虚箭线标识,其时间间隔应用水平波形线表示。
(5)时标网络计划宜按最早时间编制,以保证实施的可靠性。
4.4.3 双代号时标网络计划的绘制方法
间接绘制法(或称先算后绘法)是先计算无时标网络计划草图的时间 参数,然后在时标计划表中进行绘制的方法。
采用这种方法绘制时,应先对无时标网络计划进行计算,算出其最 早时间,然后按每项工作的最早开始时间将其箭尾节点定位在时标表上,最后用规定线型 绘出工作及其自由时差,即形成时标网络计划。具体绘制步骤如下。
1.间接绘制法
4.4.3 双代号时标网络计划的绘制方法
(1)绘制网络计划草图,计算工作最早开始时间并标注在图上。
(2)绘制时标网络计划的时标表。
(3)在时标表上,按最早开始时间确定每项工作的开始节点位置,节点的中心线必须对准时标的刻度线。
(4)绘制时,一般先绘制关键线路和关键工作,然后绘制非关键线路和非关键工作。
(5)按各工作的时间长度画出相应工作的实线部分,使其水平投影长度等于工作时间。
1.间接绘制法
4.4.3 双代号时标网络计划的绘制方法
(6)用波形线把实线部分与其紧后工作的开始节点连接起来,以表示自由时差。
(7)标出关键线路。将时差为零的箭线从起点节点到终点节点连接起来,并用粗箭线、 双箭线或彩色箭线表示,即形成时标网络计划的关键线路。
1.间接绘制法
4.4.3 双代号时标网络计划的绘制方法
(1)将网络计划的起点节点定位在时标网络计划的起始刻度线“0”上,并按工作的持续 时间绘制以网络计划起点节点为开始节点的工作箭线 A、B、C,如图4-32所示。
将图4-28所示的网络计划改绘成时标网络计划。
例 4-4
4.4.3 双代号时标网络计划的绘制方法
(1)将网络计划的起点节点定位在时标网络计划的起始刻度线“0”上,并按工作的持续 时间绘制以网络计划起点节点为开始节点的工作箭线 A、B、C,如图4-32所示。
(1)在网络计划中标注工作最早开始时间,如图4-29所示。
解析
4.4.3 双代号时标网络计划的绘制方法
(1)将网络计划的起点节点定位在时标网络计划的起始刻度线“0”上,并按工作的持续 时间绘制以网络计划起点节点为开始节点的工作箭线 A、B、C,如图4-32所示。
(2)在时标表上,按最早开始时间确定每项工作的开始节点位置,如图4-30所示。
解析
4.4.3 双代号时标网络计划的绘制方法
(1)将网络计划的起点节点定位在时标网络计划的起始刻度线“0”上,并按工作的持续 时间绘制以网络计划起点节点为开始节点的工作箭线 A、B、C,如图4-32所示。
(3)先绘制关键线路和关键工作,然后绘制非关键线路和非关键工作。按各工作的
时间长度画出相应工作的实线部分,使其水平投影长度等于工作时间,虚工作以垂直虚线表示;再用波形线把实线部分与其紧后工作的开始节点连接起来,以表示自由时差,如图4-31所示。
解析
4.4.3 双代号时标网络计划的绘制方法
(1)将网络计划的起点节点定位在时标网络计划的起始刻度线“0”上,并按工作的持续 时间绘制以网络计划起点节点为开始节点的工作箭线 A、B、C,如图4-32所示。
2.直接绘制法
所谓直接绘制法,是指不计算时间参数而直接按无时标的网络计划草图绘制时标网络计划的方法。这里仍然以【例4-4】为例。
(1)将网络计划的起点节点定位在时标网络计划的起始刻度线“0”上,并按工作的持续 时间绘制以网络计划起点节点为开始节点的工作箭线 A、B、C,如图4-32所示。
4.4.3 双代号时标网络计划的绘制方法
(1)将网络计划的起点节点定位在时标网络计划的起始刻度线“0”上,并按工作的持续 时间绘制以网络计划起点节点为开始节点的工作箭线 A、B、C,如图4-32所示。
(2)除网络计划的起点节点外,其他节点必须在所有以该节点为完成节点的工作箭线均
绘出后定位在这些工作箭线中最迟的箭线末端。当某些工作箭线的长度不足以到达该节点时,应用波形线补足,箭头画在该节点的连接处,如图4-33所示。
4.4.3 双代号时标网络计划的绘制方法
(1)将网络计划的起点节点定位在时标网络计划的起始刻度线“0”上,并按工作的持续 时间绘制以网络计划起点节点为开始节点的工作箭线 A、B、C,如图4-32所示。
(3)当某个节点的位置确定之后,即可绘制以该节点为开始节点的工作箭线。在图4-33 的基础上分别绘制出以节点②、节点④和节点③为开始节点的工作箭线D、E和 G,如图4-34 所示。再依次绘制其他的箭线,如图4-35所示。
4.4.3 双代号时标网络计划的绘制方法
4.4.3 双代号时标网络计划的绘制方法
(1)将网络计划的起点节点定位在时标网络计划的起始刻度线“0”上,并按工作的持续 时间绘制以网络计划起点节点为开始节点的工作箭线 A、B、C,如图4-32所示。
(4)利用上述方法从左至右依次确定其他各节点的位置,直至绘制出网络计划的终点节点⑧,如图4-36所示。
4.4.4 双代号时标网络计划时间参数的判定
时标网络计划的关键线路可从网络计划的终点节点开始,逆着箭线方向进行判定,自终 至始不出现波形线的线路即为关键线路。
时标网络计划的计算工期,应等于其终点节点所对应的时标值与起点节点所对应的时 标值之差。
1.关键线路的判定
2.计算工期的判定
4.4.4 双代号时标网络计划时间参数的判定
(1)工作最早开始时间和最早完成时间的判定。
(2)工作自由时差的判定。时标网络计划中的工作自由时差(FF)是指该工作箭线中波形线的水平投影长度。
(3)工作总时差的判定。时标网络计划中的工作总时差应自右向左,在其各紧后工作的总时差都被判定后才能判定。其值等于其各紧后工作总时差的最小值与本工作自由时差之和,即
TFi-j = min{TFj-k}+FFi-j (4-28)
式中,TFi-j为工作i—j 的总时差;TFj-k为工作i—j 的紧后工作j—k 的总时差。
3.工作时间参数的判定
4.4.4 双代号时标网络计划时间参数的判定
总时差是线路时差,也是公用时差,其值大于或等于该工作的自由时差值。因此,除本工作独用的自由时差必然是总时差值的一部分外,还必然包含紧后工作的总时差值。如果本工作有多项紧后工作的总时差值,要想不影响总工期,只有取其最小总时差值。
(4)工作最迟开始时间和最迟完成时间的判定。工作最迟开始(完成)时间等于该工作的最早开始(完成)时间与其总时差之和。
LSi-j =ESi-j +TFi-j (4-29)
LFi-j =EFi-j +TFi-j (4-30)
3.工作时间参数的判定
